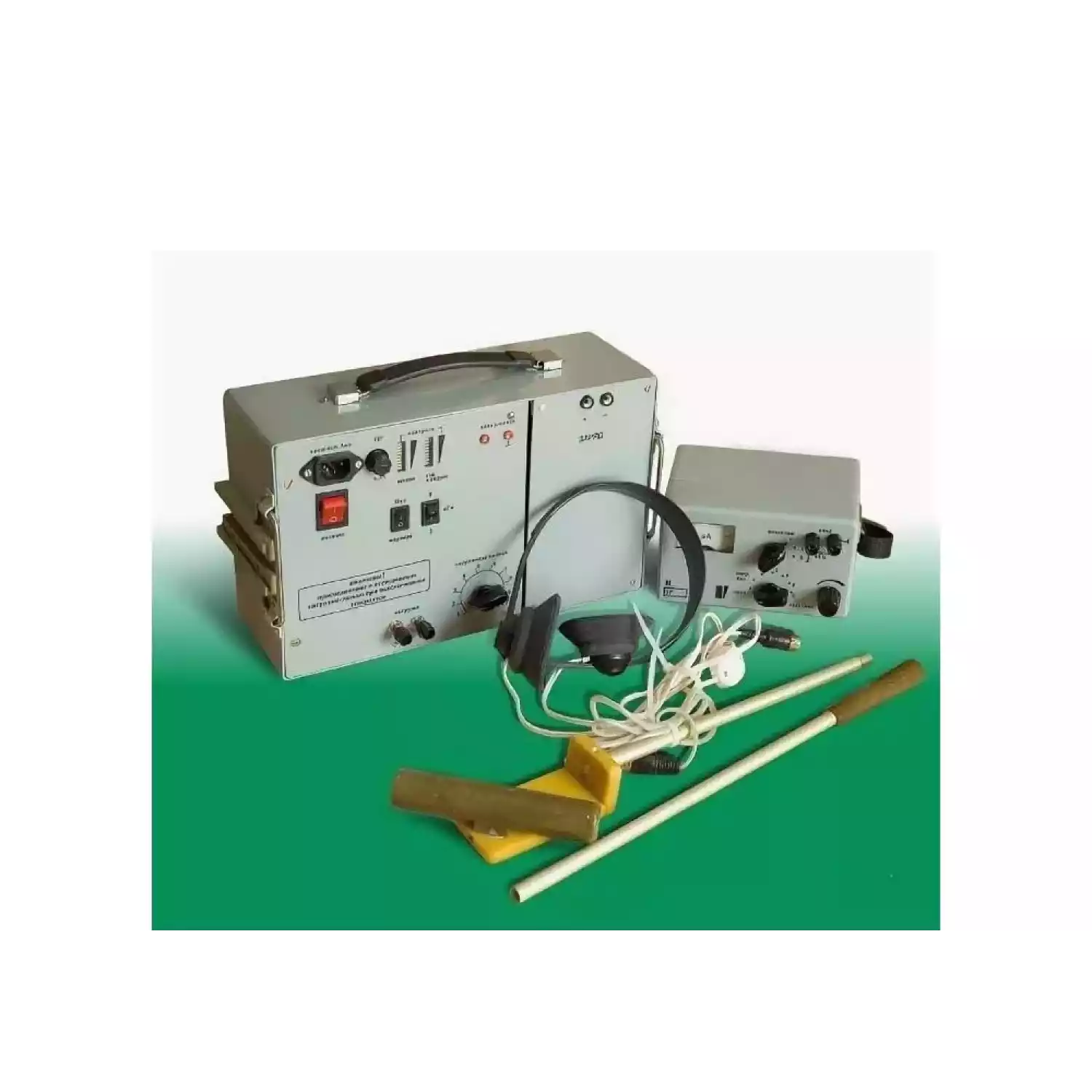

Аппаратура нахождения трасс и повреждений изоляции подземных газопроводов и других коммуникаций АНТПИ-2 (АНТПИ-У - усовершенствованная модель)

Тип оборудования: Трассотечепоисковый комплект, аппаратура нахождения трасс и повреждений изоляции подземных газопроводов и других коммуникаций

Производитель: Россия

Серия: АНТПИ

Модели: АНТПИ-2, АНТПИ-У

Описание: прибор для обнаружения мест утечки в подземных трубопроводах систем водо-, теплоснабжения, кабельных линий, для проверки изоляции подземных газопроводов

Гарантия на аппаратуру нахождения трасс и повреждений изоляции подземных газопроводов и других коммуникаций АНТПИ-2 (АНТПИ-У - усовершенствованная модель): 12 месяцев

Назначение прибора:

Аппаратура нахождения трасс и повреждений изоляции подземных газопроводов и других коммуникаций АНТПИ-2 (АНТПИ-У - усовершенствованная модель) предназначена для проверки изоляции подземных газопроводов (определение наличия электрического контакта труба-земля и его местонахождения), определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, местонахождения смежных коммуникаций (электрический кабель, водопровод, теплотрасса и др.).

Связь генератора с газопроводом:

гальваническая
индуктивная

типы датчиков приёмника:

емкостные,
штыревые электроды,
катушка индуктивной связи.

Особенности аппаратуры нахождения трасс и повреждений изоляции подземных газопроводов и других коммуникаций АНТПИ-2:

Увеличение мощности и получение оптимального согласования генератора с нагрузкой улучшает соотношение сигнал/шум и радиус действия
Звуковая индикация по изменению частоты сигнала позволяет исключить паразитную связь при работе с наушниками и повысить стабильность усилителя в приёмнике
Обеспечивается непрерывный контроль напряжения на аккумуляторной батарее генератора и контроль переменного тока в нагрузке
Автоматическое переключение источника питания с внутреннего на внешний.

Технические характеристики аппаратуры нахождения трасс и повреждений изоляции подземных газопроводов и других коммуникаций АНТПИ-2:

Максимальная мощность генератора, Вт	при работе от внешнего источника питания	55
	при работе от встроенного источника питания	10
Подавление прёмником помех частотой 50 Гц (в полевых условиях), Дб, не менее		60
Чувствительность приёмника, мкВ, не хуже		4,5
Контроль согласования генератора с нагрузкой		по току в нагрузке
Потребляемый ток генератора, А, не более		6
Потребляемый ток приемника, мА, не более		35
Максимальная контролируемая длина проверяемой трассы от места подключения генератора, м		2000
Минимальная площадь определяемого повреждения изоляции строящегося газопровода, мм2		0,25

Аппаратура АНТПИ-У (усовершенствованная) предназначена для выполнения следующих функций:

проверка изоляции строящихся и эксплуатируемых газопроводов бесконтактным (емкостным) и контактным (штыревым) методами на наличие и местоположение дефекта
проверка изоляции участков газопроводов (переходов через реки, автомобильные дороги) индуктивным методом
запись результатов обследования изоляции в память с последующей распечаткой на персональном компьютере
определение трассы металлических подземных газопроводов и спутника неметаллических газопроводов (с гальванической и индуктивной связью), а также других смежных коммуникаций (водопровод, электрический кабель под нагрузкой)
определение глубины заложения газопровода.

Область применения — эксплуатационные службы газораспределительных организаций.

Технические характеристики аппаратуры АНТПИ-У:

Мощность генератора, максимальная Вт	50
Напряжение питания, генератора, В	12+2,0
Напряжение питания, генератора, В	12+2,0
Напряжение питания, приемника, В	12+1,5
Максимальный потребляемый ток генератора, А	5,5
Выходной ток генератора при обследовании с записью в память, А	0,3-1,0
Частота модуляции в генераторе, Гц	1,0
Чувствительность приемника, мкВ, не хуже	4,5
Потребляемый ток приемника, мА, не более	50
Избирательность приемника по отношению к помехам от ЛЭП и электрических кабелей, дБ	100
Виды индикации при определении трассы подземных металлических газопроводов и смежных коммуникаций	звуковая
Виды индикации при определении места повреждения изоляции	визуальная
Время непрерывной работы аппаратуры, ч, не менее
генератора	1,2
приемника	8
Габаритные размеры, не более
генератора	370 х 235 х 200
приемника	210 х 150 х 200
блока памяти	200 х 100 х 50
Масса, кг, не более
генератора	6,0
приемника	2,5
блока памяти	0,8
Способ связи генератора с газопроводом	гальваническая индуктивная
Максимальная контролируемая длина проверяемой трассы от места подключения генератора, м	2000
Точность определения оси трассы газопровода, м	+0,1
Максимальная определяемая глубина заложения трассы, м	10
Минимальная площадь определяемого повреждения изоляции строящегося газопровода, мм²	0,25
Точность определения места повреждения изоляции газопровода, м	+0,5
Объем памяти, кбайт, не менее	128
Типы датчиков для проверки изоляции газопровода при: определении контакта труба-земля	емкостные штыревые индуктивные
Скорость перемещения операторов по трассе при обследовании, м/мин	20

Обязательной сертификации не подлежит, согласно письма Государственного комитета РФ по стандартизации и метрологии №430-26/318 от 27.05.2002 года.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
