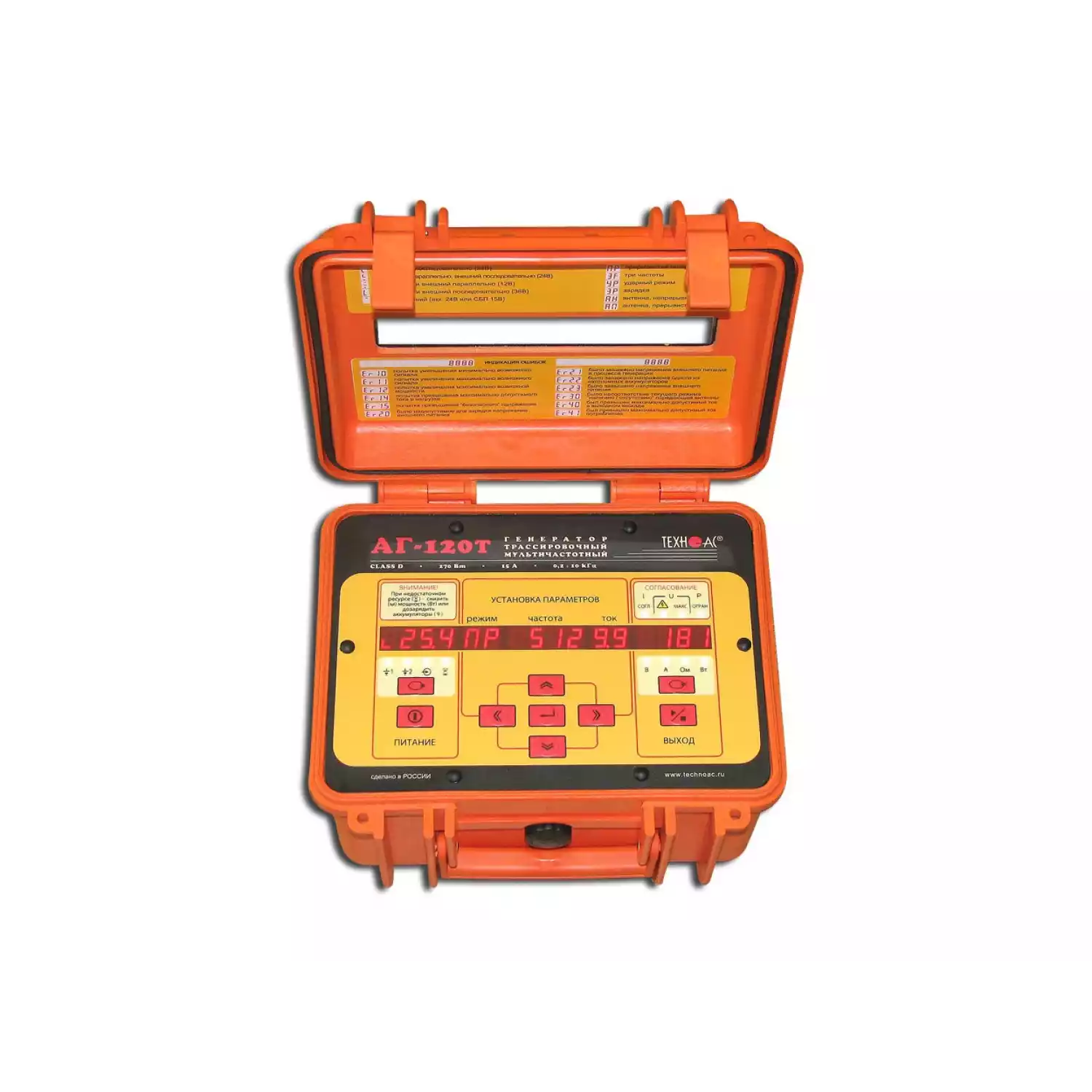

Генератор трассировочный АГ-120Т, мощностью до 180 Вт

Генератор АГ 120 Т не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес!

Тип оборудования: трассировочный генератор

Страна производитель: Россия Серия: АГ-120 Модель: АГ-120Т Описание: прибор для локализации и диагностики подземных коммуникаций, кабелей, трубопроводов.

Сертификаты на трассировочный генератор АГ-120Т:

Сертификат соответствия. Генератор трассировочный АГ-120Т соответствует ГОСТ Р 51350-99, ГОСТ Р 51522-99

Гарантия на генератор трассировочный АГ-120Т: 12 месяцев

Генератор трассировочный АГ-120Т

МУЛЬТИЧАСТОТНЫЙ портативный для электромагнитного и акустического методов трассопоиска Генератор АГ-120Т предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).

Мах мощность генератора от 120 Вт до 270 Вт (в зависимости от выбранных режимов работы).

Применение генератора позволяет:

Трассировка коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом(металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы)
Высокоэффективный поиск мест повреждения кабеля
Диагностика газопроводов и определять места повреждения изоляции защитных покрытий
Работа с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц

ОСОБЕННОСТИ генератора:

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника - Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
Автоматический выбор выходной мощности "интеллектуальной" программой выбора мощности - Встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке.
Высокий выходной ток (до 15А) позволяет эффективно работать на "низкоомных" (до КЗ) нагрузках (например, заземленных трубопроводах).
Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать "высокоомные" коммуникации большой протяженности.
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой)

Технические характеристики:

Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Частоты f1, f2, f3 («постоянные») Частота f4 («временная»)	- выбираются пользователем в диапазоне 200...10000 Гц с дискретностью 1 Гц и заносятся в энергонезависимую память. - выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации	непрерывный, импульсные посылки, трехчастотный, генерация ударных импульсов
Максимальная выходная мощность, не менее, Вт - при автономном питании - с добавлением внешнего аккумулятора	120 (непрерывно на 1,2...400 Ом) / 180 (импульсы на 0,8...270 Ом) 180 (непрерывно на 1,8...600 Ом) / 270 (импульсы на 1,2...400 Ом)
Cогласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного выходного тока - ручное (кнопками «больше» / «меньше»)
Источники питания - встроенный аккумуляторный комплект - сетевой блок для работы или зарядки аккумуляторов - допустимый внешний источник питания	- два свинцовых герметичных аккумулятора 12В/12Ач - выходное напряжение 15В, выходной ток 16Аmax - напряжение 11...27В, ток не менее 15А
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (установка заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности с функцией «стабилизации» выходного тока (±1dB) - специальная программа согласования с передающей рамочной антенной - встроенное автоматическое зарядное устройство - «автоотключения» генерации и соответствующая индикация при экстремальных ситуациях - «автоотключение» питания при простое (1мин)
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона	- все питающие напряжения - режимы и установки - время оставшееся до разряда питающих батарей при данном энергопотреблении - «мультиметр выхода»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Задаваемый выходной ток, А - непрерывный и трехчастотный режимы - импульсные посылки	0,1...10 0,1...15
Максимальное выходное напряжение, В: - ограниченное «по умолчанию» на безопасном уровне - возможное при автономном питании - возможное с добавлением внешнего аккумулятора - возможное при питании от сетевого блока	24 220 330 140
Время непрерывной работы при максимальной выходной мощности, не менее, час - непрерывная генерация(120Вт автон./180Вт с доп. акк.) - импульсные посылки (180Вт автон./270Вт с доп. акк.) - при максимальной частоте и силе ударных импульсов	1,2 9 22
Время зарядки полностью разряженных встроенных аккумуляторов не более, час	6
Габаритные размеры генератора, не более, мм	305х270х194
Вес генератора, не более, кг	12
Допустимый диапазон температур окружающей среды при эксплуатации	минус 30...+45ºС
Допустимое сопротивление нагрузки	0...∞
Класс климатической защиты	IP54 (пылеводонепроницаемый)

Примечание: генератор АГ-120, в отличие от АГ-120Т, предназначен только для трассировки металлических коммуникаций электромагнитным методом и отличается от базовой модели АГ-120Т отсутствием функций "автоматическое ограничение выходного напряжения на безопасном уровне" и "управление ударным механизмом". АГ-120 имеет индикацию наличия опасного напряжения (более 24 В).

Комплект поставки генератора АГ-120Т

Генератор АГ-120Т;
Руководство по эксплуатации
