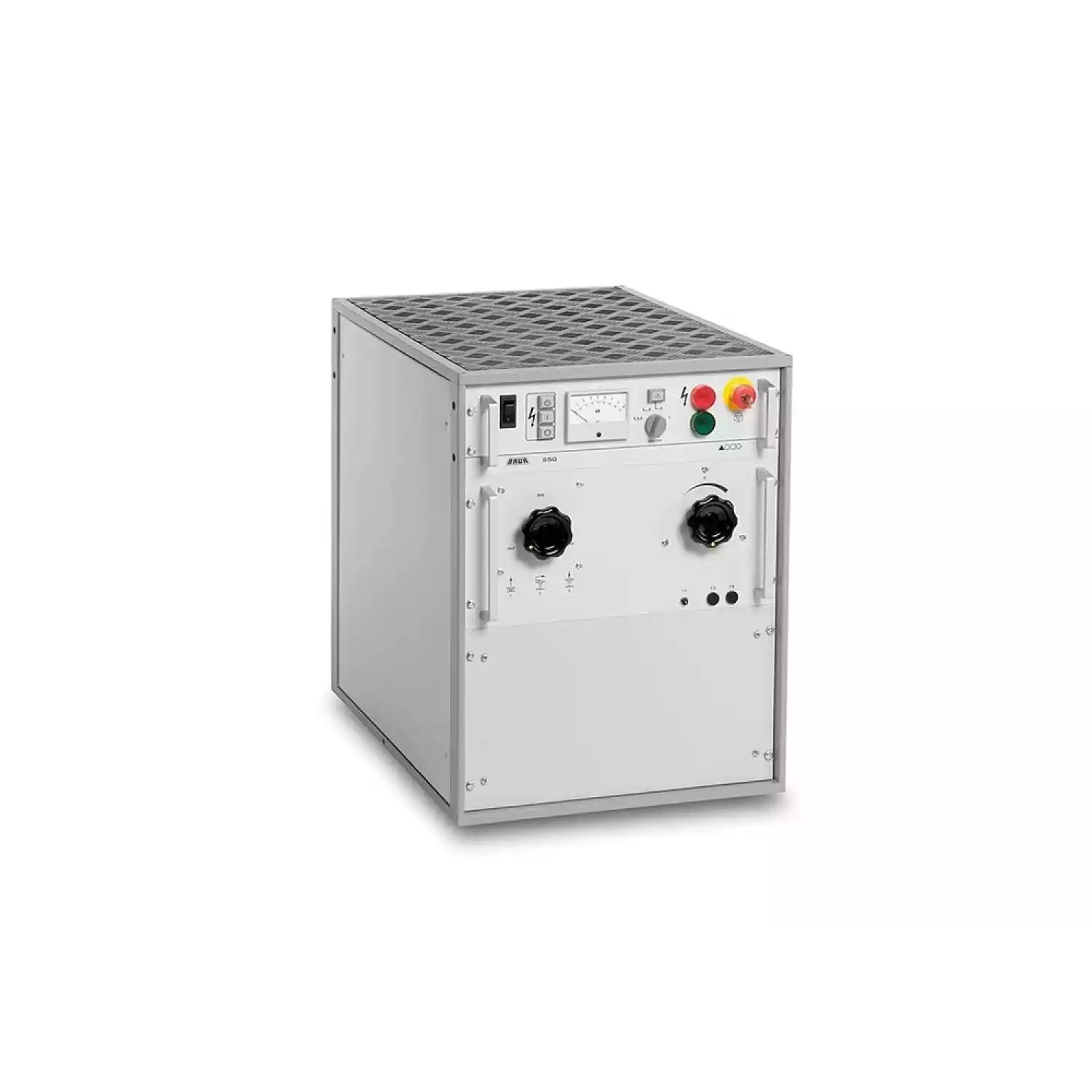

Генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000

Тип оборудования: Генератор

Производитель: BAUR, Австрия

Серия: SSG

Модель: SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000

Описание: Прибор для поиска кабельных повреждений

Гарантия на генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000: 12 месяцев.

Генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000 внесены в Госреестр средств измерений РФ по № 38344-08

Назначение прибора:

Генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000 обеспечивают точную локацию высокоомных и низкоомных, а также прерывистых ошибок в кабелях высокого, среднего и низкого напряжения.

Напряжение на выходе плавно регулируется в диапазоне 0 – 8 кВ, 0 – 16 кВ и 0 – 32 кВ.

Заряд высоко мощных конденсаторов разряжается в поврежденный кабель циклически или посредством импульсного переключателя с электромагнитным управлением.

При отключении подсоединенные кабели высокого напряжения и внутренние импульсные конденсаторы разряжаются автоматически и отдельно друг от друга.

Эти мощные генераторы импульсного напряжения SSG 1100, SSG 1500, SSG 2100, SSG 3000 в 19 “ сменном стативном модуле применимы и как автономные устройства, и как компоненты систем локализации повреждений SYSCOMPACT или TRANSCABLE. Следующая максимальная энергия перенапряжения доступна на трех стадиях - 8, 16, 32 кВ, каждая регулируется от 0 до 100 %.

Особенности генераторов SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000:

Регулируемое выходное напряжение от 0 до 100 %
Испускание одиночных и периодических импульсов - два диапазона
2 автоматических устройства разрядки
Надежный электромагнитный переключатель перенапряжения
Отдельная земля работы и защиты
Цепь контроля безопасности в соответствии с VDE 0104

Технические характеристики генераторов SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000:

	SSG 1100	SSG 1500	SSG 2100	SSG 3000
Сетевое напряжение	110-120 / 240 В с внешним автотрансформато ром, 220-230 В	110-120 / 240 В с внешним автотрансформато ром, 220-230 В	110-120 / 240 В с внешним автотрансформато ром, 220-230 В	110-120 / 240 В с внешним автотрансформато ром, 220-230 В
Частота сети	45 Гц до 60 Гц	45 Гц до 60 Гц	45 Гц до 60 Гц	45 Гц до 60 Гц
Макс. потребляемая мощность (при коротком замыкании)	3.000 ВА	5.000 ВА	5.000 ВА	5.000 ВА
макс. напряжение на выходе	32 кВ	32 кВ	32 кВ	32 кВ
Диапазоны напряжения на выходе	0 – 8 кВ 0 – 16 кВ 0 – 32 кВ	0 – 8 кВ 0 – 16 кВ 0 – 32 кВ	0 – 8 кВ 0 – 16 кВ 0 – 32 кВ	0 – 8 кВ 0 – 16 кВ 0 – 32 кВ
макс. импульсная энергия	1100 Втс	1536 Втс	2048 Втс	3000 Втс
Частота импульсов	10, 20 имп. / мин.	20, 30 имп. / мин.	10, 20 имп. / мин.	10, 15 имп. / мин.
макс. выходной ток в режиме пост. тока Диапазон напряжения 0 – 8 кВ Диапазон напряжения 0 – 16 кВ Диапазон напряжения 0 – 32 кВ	560 мА 280 мА 140 мА	850 мА 425 мА 210 мА	850 мА 425 мА 210 мА	850 мА 425 мА 210 мА
Точность киловольтметра	1,5	1,5	1,5	1,5
Диапазон рабочей температуры	-20 °C – +50°C	-20 °C – +50°C	-20 °C – +50°C	-20 °C – 50°C
Вес без корпуса	79 кг	120 кг	126 кг	147 кг
Размеры корпуса (Ш x В x Д)	прибл. 514 x 645 x 730 мм	прибл. 514 x 645 x 730 мм	прибл. 514 x 645 x 730 мм	прибл. 514 x 645 x 880 мм

Комплект поставки генераторов SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000:

Генератор импульсных напряжений без принадлежностей
Провод для подсоединения к сети (2,5 м)
Соединительный кабель высокого напряжения (4 м)
Заземляющий провод (10 мм², 4 м)
Шунтирующий штекер для втулки аварийного отключения
Руководство по эксплуатации
Для использования в качестве самостоятельного устройства требуется корпус 19″

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
