Искатель повреждений изоляции трубопроводов ИПИТ-3М предназначен для обнаружения мест сквозных повреждений изоляционных покрытий металлических трубопроводов без вскрытия грунта, а также для определения местоположения и глубины залегания трассы трубопровода. Применение прибора позволяет снизить затраты на эксплуатацию трубопроводов и увеличить срок их службы за счет своевременного и точного определения мест повреждений изоляции и их устранения.
Принцип работы искателя основан на обнаружении изменения напряженности электромагнитного поля, создаваемого вокруг исследуемого металлического трубопровода протекающим по нему током, в местах повреждения изоляции. Для формирования тока используется генератор переменного напряжения. Величина напряженности электромагнитного поля измеряется приемным устройством, в котором в качестве преобразователя напряженности электромагнитного поля в электрический сигнал используются электрические и магнитные антенны.
Основное достоинство прибора - это бесконтактный метод обнаружения мест повреждения. Прибор определяет место повреждения в радиусе до 0,5 м. Точное местоположение поврежденного объекта подтверждается минимальным значением на графике на экране дисплея и появлением звукового сигнала в головных телефонах.
Искатель ИПИТ-3М отличается повышенной помехозащищенностью. Оператор устанавливает параметры работы приемного устройства, выбирает режим работы (поиск повреждений, определение глубины залегания трубопровода и установка частоты настройки приемника) и фиксирует уровень отображения принимаемого сигнала, удобного для наблюдения. На дисплее приемника отображается характер изменения разности величин напряженности электромагнитного поля над трубопроводом.
Прибор обладает повышенной прочностью, оболочки искателя ИПИТ-3М защищены от проникновения твердых тел и воды.

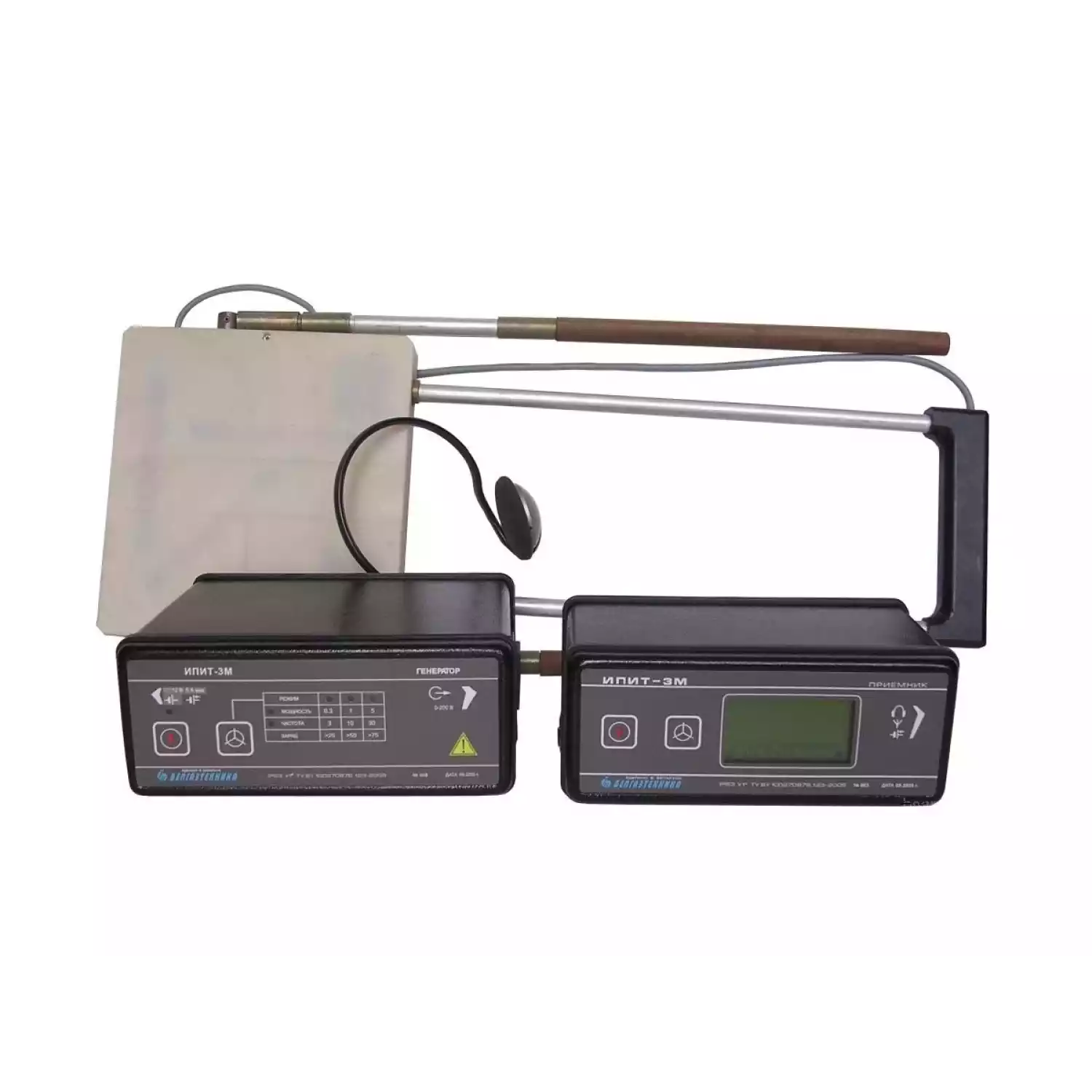

Состоит из генератора, антенного и приемного устройств. Комплектуется заземлителем, наушниками, зарядным устройством и соединительными кабелями.
| Наименование параметра | Значение параметра |
| Минимальная площадь обнаруживаемого повреждения изоляционного покрытия трубопровода, мм⊃2, не более | 10 |
| Максимальная глубина залегания исследуемого трубопровода, м | 5 |
| Максимальный радиус локализации места повреждения изоляционного покрытия, м, не более | 0,5 |
| Перечень частот, на которых может работать искатель повреждений, кГц | 3; 5; 9 |
| Мощность выходного сигнала генератора, В•А (при внешнем источнике питания), не менее | 30 |
| Сопротивление изоляции выходных цепей генератора, МОм, не менее | 20 |
| Напряжение внешнего источника питания, В | 11,5 - 14 |
| Сопротивление изоляции выходных цепей генератора, МОм, не менее | 20 |
| Чувствительность приемного устройства , мкВ, не более | 2 |
| Время непрерывной работы антенного и приемного устройств без подзарядки аккумуляторов, ч, не менее: | |
| генератора приемного устройства |
3 16 |
| Характеристика | Значение |
| Скорость движения оператора при обследовании, м/с. | от 0,2 до 1,0 |
| Прочность к механическим воздействиям | исполнение L 1 по ГОСТ 12997-84 |
| Степень защиты оболочки | IP53 по ГОСТ 14254-96 |
| Климатическое исполнение | У1* по ГОСТ 15150 |
| Температурный диапазон, °С | -20...+40 |
| Комплект поставки | Генератор, антенное устройство, приемное устройство, наушники, техническая документация |
| Питание | внешний источник, встроенный аккумулятор |
| Габаритные размеры, мм , не более: | |
| генератора | 200×80×200 |
| антенного устройства | 200×80×120 |
| приемного устройства | 1150×200×600 |
| Масса составных частей искателя, кг, не более: | |
| генератора со встроенным аккумулятором | 4,3 |
| приемника | 1,5 |
| антенного устройства | 1,5 |
| Срок службы, лет, не менее | 8 |
