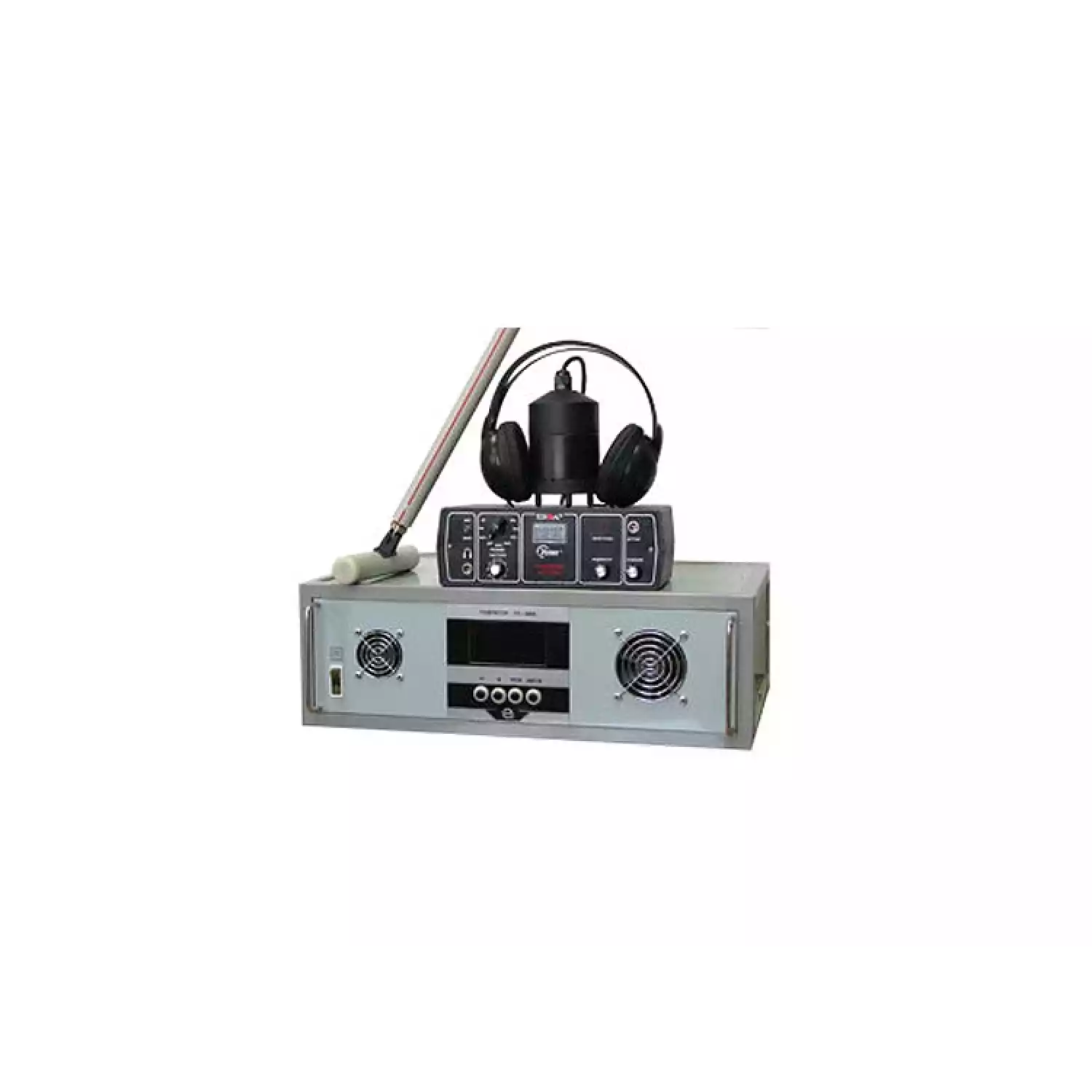

Кабелетрассоискатель Атлет ТЭК-500А

Тип оборудования: кабелеискатель, трассоискатель, кабелетрассоискатель, трассокабелеискатель, трассопоисковый комплект

Производитель трассоискателей: Россия

Серия: Атлет ТЭК

Модель: Атлет ТЭК-500А

Описание: прибор для поиска кабелей, коммуникаций и трубопроводов, а также контроля изоляции

Гарантия на кабелетрассоискатель Атлет ТЭК-500А: 12 месяцев.

Назначение прибора:

Комплект трассопоисковый "Атлет ТЭК-500 А" предназначен для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабели, трубопроводы) на глубине до 6м и удалении более 5км от места подключения генератора, определения мест повреждения кабельных линий, обследования участков местности перед проведением земляных работ, проведения работ по поиску скрытой проводки; мест разгерметизации трубопроводов.

Области применения:

Коммунальное хозяйство,
Электроэнергетика,
Теплоэнергетика,
Другие отрасли.

Кабелетрассоискатель Атлет ТЭК-500А обладает следующими отличительными особенностями:

Широкий диапазон рабочих частот;
Большая мощность отдачи в согласованную нагрузку генератором - не менее500 Вт;
Малая потребляемая мощность от сети переменного тока - не более800 Вт;
Встроенный "мультиметр выхода" показывает напряжение,ток, сопротивление и мощность в нагрузке;
Многофункциональность: возможность работы без непосредственного подключения с резонансной передающей антенной, индуктивными клещами и датчиком контроля изоляции.

Технические характеристики трассоискателя Атлет ТЭК-500А:

Приёмник«АП-010М»

Режимы работы	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»
Общий коэффициент усиления прибора	Не менее 35 дБ
Полоса пропускания (режим «ШП»)	Не более 50 - 1200 Гц
Индикация принимаемого сигнала	Звуковая, на головные телефоны
Напряжение питания	9+1-2,5 В
Индикация разряда батареи	Звуковая, на встроенный излучатель; визуальная, на стрелочный индикатор
Тип элементов питания	6×1,5 тип «С»
Габаритные размеры приемника	250×90×147 мм
Вес приемника	1,5 кг

Генератор«ГП 500»

Мощность, отдаваемая генератором в согласованную нагрузку	Не менее 500 Вт
Диапазон согласованной нагрузки	0,35...362 Ом
Частота излучения
- режим 1	8928±1 Гц
- режим 2	1024±1 Гц
- режим 3	525±1 Гц
Количество диапазонов согласования	10
Кратность нагрузки в пределах одного диапазона согласования	2
Напряжение питания от сети переменного тока частотой 50 Гц	187...242 В
Потребляемая мощность от сети переменного тока	Не более 800 Вт
Режим работы генератора	Непрерывный или импульсный
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса	Не менее 1500 В
Время непрерывной работы	Не ограничено
Габаритные размеры	519×181×470 мм
Масса	Не более 18 кг

Электромагнитный датчик ЭМД-227:

Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса	8928; 1024; 512
Тип питания	От приемника
Коммутация резонанса	Принудительная, управляется приемником

Комплект поставки Атлет ТЭК-500А:

Генератор "ГП 500";
Приемник "АП-010М";
Акустический датчик АД-200М;
Головные телефоны АП010М.02.010
Электромагнитный датчик ЭМД-227М;
Сумка для приемника;
Сумка для батарейного отсека;
Сумка для комплекта;
Руководство пользователя.

В приемнике предусмотрены следующие режимы работы:

«50 Гц» ‑ режим трассоискателя для пассивной (без использования генератора) трассировки кабелей, находящихся под напряжением промышленной частоты (50Гц).
«100 Гц» ‑ режим трассоискателя для пассивной (без использования генератора) трассировки кабелей и труб с катодной защитой.
«512 Гц» ‑ режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
«1024 Гц» ‑ режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
«8928 Гц» ‑ режим трассоискателя для активной (с использованием генератора) трассировки кабелей, трубопроводов.
«ШП» (широкая полоса) ‑ режим трассоискателя, для пассивной трассировки кабелей с катодной защитой, или находящихся под напряжением промышленной частоты 50 Гц; режим трассоискателя для осуществления поиска неисправностей кабеля в максимально широком для этого прибора спектре частот.
«ФНЧ» (фильтр низких частот) ‑ режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высокочастотные(в основном мешающие) составляющие, оставляя полезный среднечастотный и низкочастотный сигнал. В данном режиме предусмотрена фильтрация сигнала по десяти частотным интервалам.
«ПФ» (полосовой фильтр) ‑ режим трассоискателя для поиска неисправности кабеля, при котором от сигнала отфильтровываются высоко- и низкочастотные составляющие, в основном неинформационные, оставляя лишь среднечастотные. В данном режиме работы предусмотрена фильтрация в десяти полосовых частотных диапазонах.
«КП» (контроль питания) ‑ при этом режиме на стрелочном индикаторе индуцируются показания разряда элементов питания. Элементы питания разряжены,если стрелка индикатора вышла за пределы красного сектора и полностью разряжены, если стрелка индикатора левее отметки «‑2 дБ» черного сектора индикатора.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
