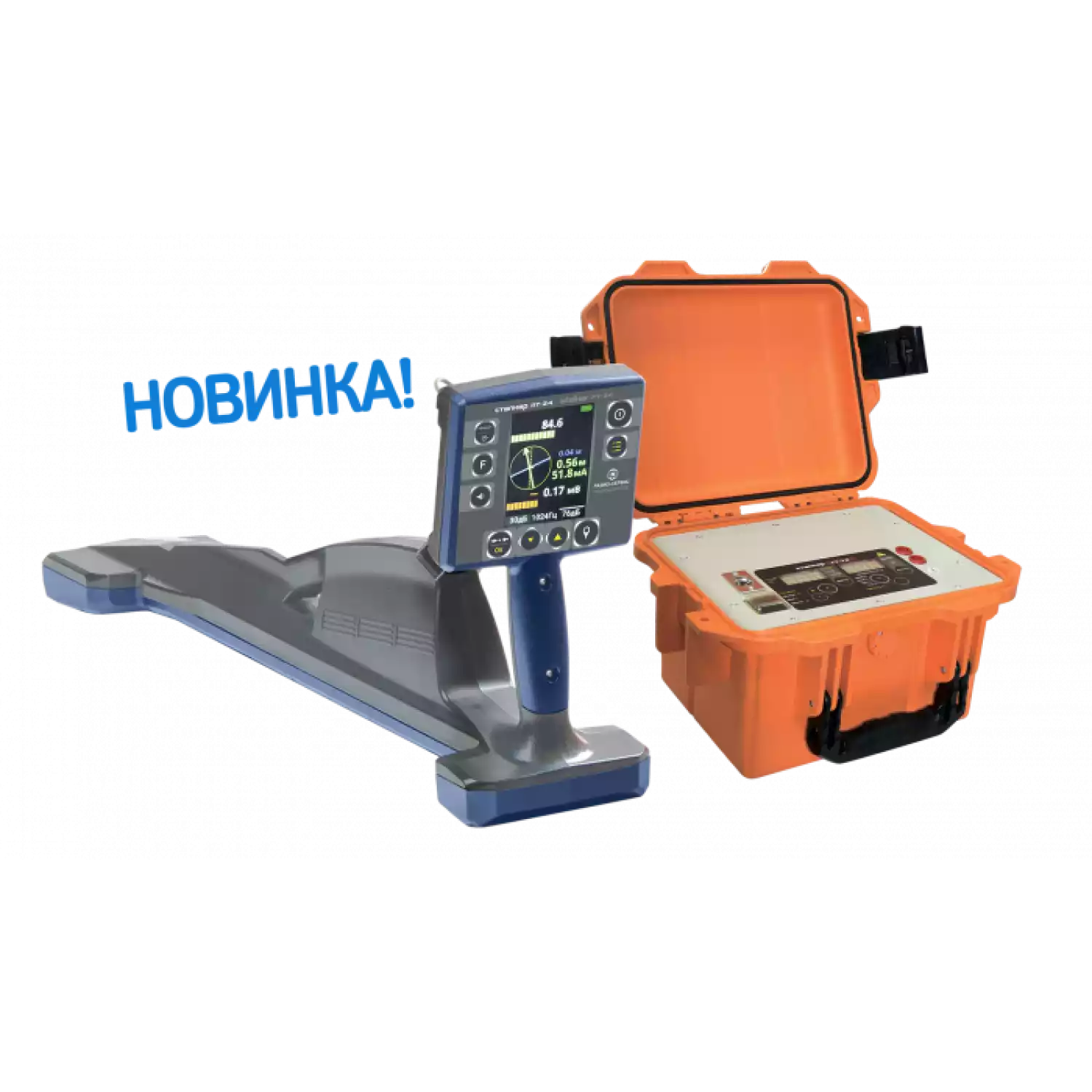

Комплекс трассопоисковый «Сталкер» 15-24

Трассоискатель «Сталкер 15-24» — быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

Особенности приемника Сталкер ПТ-24:

Поиск расположения и мест повреждения изоляции трубопроводов и кабельных линий как по сигналам от генератора, так и без применения генератора по тока промышленной частоты (50, 60 Гц) или по сигналам электрохимической защиты (ЭХЗ «100 Гц» и «300 Гц»);
Одновременное схематическое отображение на дисплее двух коммуникаций:
— первая — с протекающим током от генератора;
— вторая — с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
В режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономной передатчик, при внутритрубном обследовании;
Увеличенный, сверх яркий цветной дисплей;
Питание от одного или двух аккумуляторов;
GPS — выноска подземных трасс с последующим наложением на карту;
Беспроводная связь с ПК (Bluetooth).

Особенности генератора Сталкер ГТ-15:

Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора Сталкер ГТ-15;
Одновременная подача двух частот;
Индикация величины выходного тока;
Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
Два режима работы — непрерывная и импульсная генерация для экономии заряда аккумуляторов;
Автоматическое согласование генератора с нагрузкой;
Выпускается в герметичном моноблоке со встроенным индуктором;
Степень защиты корпуса IP54.

Технические характеристики:

Параметр	Значение
Приемник Сталкер ПТ-24
Рабочие частоты, Гц	273, 526, 1024, 8928, 32768 (33К)
Дполнительные рабочие частоты при работе с генераторами других производителей	491, 512, 982, 2000, 2048, 8440, 9828, 10000
Значения рабочих частот при работе без генератора, Гц	50, 60, 100, 300, 550, 1450, «РАДИО», «ЭФИР»
Полоса пропускания в режиме «РАДИО»	10 кГц — 36 кГц
Полоса пропускания в режиме «ЭФИР»	48 Гц — 14 кГц
Беспроводная связь с ПК	Есть
Беспроводная связь с GPS	Есть
Память, точек	10000
Цифровое отображение силы тока и глубины залегания	На всех частотах кроме «РАДИО», «ЭФИР»
Функция «КОМПАС»	Есть
Одновременное отображение на дисплее двух коммуникаций	Есть
Определение направления тока	Есть
Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции)	Есть
Функция «Отсрый максимум»	Есть
Функция «Растяжка шкалы»	Есть
Поиск передающих зондов	Есть
Глубина залегания, м	До 6
Дисплей	Цветной 55 х 75 мм
Время непрерывной работы от аккумуляторов, час	До 10
Исполнение корпуса, IP	54
Диапазон рабочих температур, °С	От -30 до +55
Масса, кг	1,7
Генератор Сталкер ГТ-15
Рабочие частоты, Гц	273, 1024, 8928, 32768 (33 K)
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до 10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Диапазон рабочих температур, °С	от -30 до +55
Габаритные размеры, не более, мм	210 х 130 х 100
Масса, не более, кг	2,5

Комплектация:

Приёмник «Сталкер» ПТ-24 (1 шт.)
Телефоны головные РЛПА.468627.001 (1 шт.)
Блок питания приемника (1 шт.)
Батарейный отсек 5 АА (1 шт.)
Bluetooth-USB адаптер (1 шт.)
Руководство по эксплуатации РАПМ.464333.008РЭ (1 шт.)
Сумка приёмника (1 шт.)
Чехол солнцезащитный (1 шт.)
Упаковка РАПМ.323229.015 (при отдельной поставке приёмника) (1 шт.)
Генератор «Сталкер» ГТ-15 (1 шт.)
Штырь заземления 20 см РАПМ.746711.001 (1 шт.)
Блок питания генератора (1 шт.)
Провод соединительный 5м РАПМ.685614.011 (2 шт.)
Зажим типа «крокодил» (2 шт.)
Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ (1 шт.)
