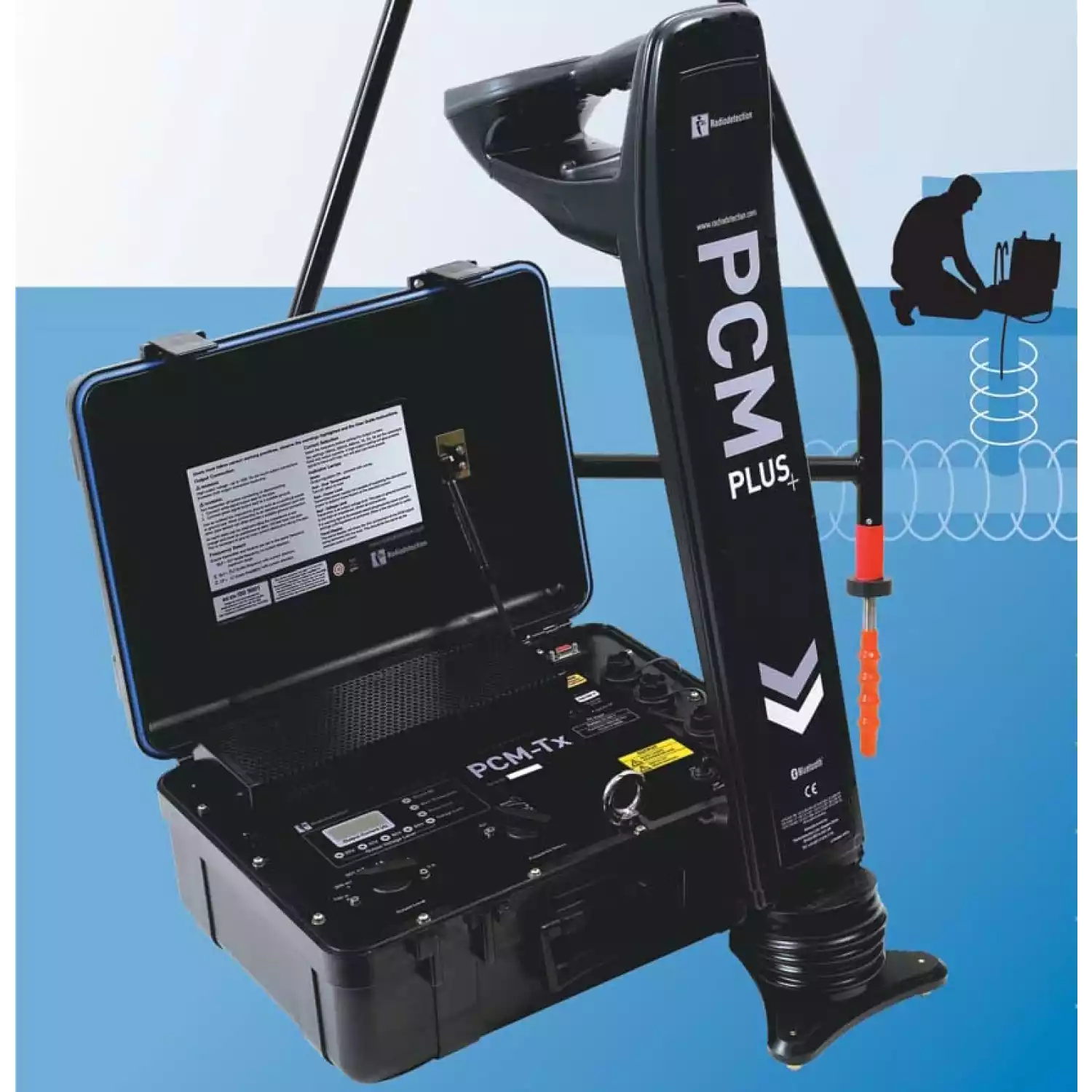

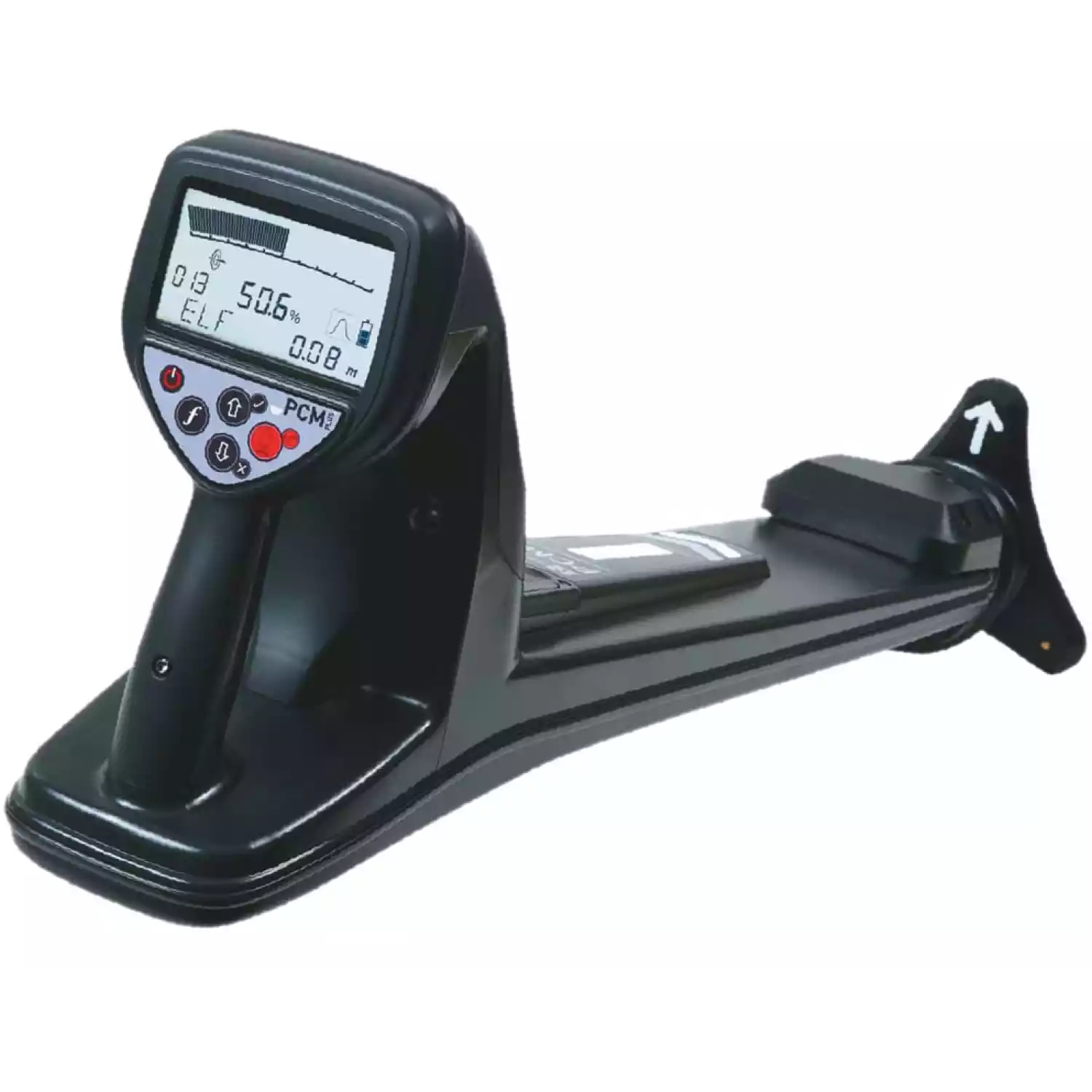

Система PCM+ состоит из портативного генератора и ручного приемника. Генератор соединен со станцией катодной защиты, подающей специальный сигнал "почти" постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км, идентифицируя положение и глубину залегания трубы.
После определения положения трубы, техник может составить карту утечек тока по трубе, отобразить амплитуды сигнала и направление, которые позволяют быстро идентифицировать дефекты покрытия.
После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м.
Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока.
Это позволяет исключить необходимость работ оператора по установке "диапазонов тока" и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения.
Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный "карманный" компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.
Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.
| РЕЖИМЫ КАРТИРОВАНИЯ | |
| ELF | Сверхнизкая частота 128 Гц |
| LF | Низкая частота 640 Гц |
| 8 кГц | Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10 |
| РЕЖИМЫ ЛОКАЦИИ | |
| * | Детектирование сигналов 50 Гц от силовых кабелей |
| CPS | Детектирование сигнала 100 Гц от станции катодной защиты |
| 8 кГц | Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10 |
| Динамический диапазон | 140 дБ |
| Селективность | 120 дБ/Гц |
| Дальность сигнала генератора | 30 км |
| Точность определения глубины | 2,5% до 3 м; ±5 % до 10 м в хороших условиях |
|
Точность измерения тока |
±2,5 % |
| Точность локализации | ±2,5 % от глубины залегания |
| Масса | 3,3 кг |
| Батареи | 2 батареи типа D (алкалиновые или NiMN) |
| Время работы | 12 ч |
| Подсветка | Да |
| Исполнение | IP64 |
| Соответствие нормам | СЕ, совместима с Bluetooth® |
| Память |
1000 точек записей: фазовый угол, глубина, сила тока, номер регистрации, частота, |
Пик/Ноль
Генератор PCM-Tx
Для картографирования применяются следующие частоты:
| ELF макс. диапазон | ELF направление тока | LF направление тока |
| 4 Гц* | 4 Гц* | 4 Гц* |
| ELF (128 Гц) | 8 Гц (направление тока) | 8 Гц (направление тока) |
| 128 Гц | 128 Гц |
* Частота картографирования 4 Гц присутствует всегда. Оператор может выбрать частоту локации и индикацию направления тока, если это требуется для идентификации линии в зонах с массовыми коммуникациями или для обнаружения повреждения.
| Конструкция кейса | Ударопрочный конструкционный пластик |
| Масса | 15,2 кг |
| Размеры | 47 х 37 х 19 см |
| Исполнение | NEMA 3R и IP55 с открытой крышкой NEMA 6 и IP67 с закрытой крышкой |
| Соответствие нормам | CE |
Выбор тока
Шестипозиционный (выбор величины тока) поворотный переключатель позволяет выбрать следующие величины при частоте 4 Гц:
А-рамка предназначена для детектирования повреждений оболочки заглубленных труб и кабелей.
