Тече-трассопоисковый комплект ЛИДЕР-1111

Артикул: 2218
В избранное Из избранного
Профессиональное решение для наиболее эффективного поиска утечек в трубопроводах скрытого залегания.
Подробнее
Под заказ
Срок поставки от 7 дней
91 200 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Тече-трассопоисковый комплект ЛИДЕР-1111

Профессиональное решение для наиболее эффективного поиска утечек в трубопроводах скрытого залегания. Быстрое определение трассы прохождения трубы с помощью электромагнитного зонда и генератора. Экономия усилий и времени при аварийных работах с помощью современных технологий. Максимальное удобство течетрассопоиска, используемое в диагностических лабораториях многих инжиниринговых компаний.

Заблаговременное обнаружение скрытых токопроводящих коммуникаций (трубы, кабели, линии катодной защиты и пр.) перед проведением земляных работ. Стопроцентная страховка от случайного повреждения инженерных сетей и связанных с этим административных и экономических последствий.

ВОЗМОЖНОСТИ ТЕЧЕПОИСКА

  • Фиксация шумов на глубине до 6 метров под любым видом грунта (земля, песок, щебень, асфальт, бетон и пр.)
  • Точность локализации протечек до 0,1 метра

ВОЗМОЖНОСТИ ТРАССОПОИСКА

  • Быстрое обнаружение скрытых трасс токопроводящих коммуникаций (трубы, кабели, линии катодной защиты и пр.)на глубине до 10 метров
  • Трассировка трубопроводов и кабелей на дальности до 3 километров от точки подключения генератора
  • Определение глубины пролегания любых токопроводящих инженерных сетей
  • Определение мест пересечения трубопровода и кабеля
  • Бесконтактный способ подключения генератора к инженерным сетям с помощью рамочной антенны

УДОБСТВО ЭКСПЛУАТАЦИИ

Если трасса трубопровода, в котором вы подозреваете наличие дефекта изначально неизвестна, то выявить ее будет делом нескольких минут. Подключив генератор к трубе и задав на нем частоту "подсвечивающего" сигнала вы легко сможете отследить его с помощью входящего в комплект электромагнитного датчика-зонда. Подключение возможно, как гальванически через зажимы типа "крокодил", так и бесконтактно через рамочную антенну. Подсоединенный к универсальному приёмнику преобразует электромагнитный сигнал в электрический, который оператор может контролировать, как визуально (по высокоинерционному индикатору), так и акустически (через наушники).

Аналогичный подход можно применять для трассировки неизвестных подземных коммуникаций в режиме трассопоиска. Для этого в приемнике предусмотрены дополнительные режимы:

"50 Гц":

  • для обнаружения силовых двух- и трехфазных кабелей;
  • для обнаружения стальных и чугунных трубопроводов (со свинцовой зачеканкой);

"100 Гц": для обнаружения стальных газопроводов и нефтепродуктопроводов с катодной защитой;

"1450 Гц" и "Широкая полоса":

  • для обнаружения прочих металлических трубопроводов;
  • для обнаружения телефонных, кабелей связи, интернет, оптика (в броне), линий заземления и молниезащиты;
  • для работы с генератором

"9820 Гц": только для работы с генератором

Когда трасса прохождения трубопровода выявлена, то достаточно будет сделать лишь несколько контрольных измерений уровня шума, чтобы выявить место утечки. Специальные выступы на основании корпуса акустического датчика обеспечивают устойчивость и точное позиционирование. Удобное крепление позволяет освободить руки и сконцентрироваться на анализе сигналов датчика через индикатор или наушники.

Система отстройки от посторонних шумов с помощью режимов "Широкая полоса" и "Полосовой фильтр" обеспечивает максимальную эффективность течепоиска. Регулировка усиления производится плавным вращением рукоятки потенциометра. Морозостойкое и пылевлагозащищенное исполнение универсального приемника позволяет эксплуатировать комплект при любых погодных условиях

Технические характеристки:

Генератор трассопоисковый

Выходная мощность при работе на согласованную
нагрузку, не менее, Вт
10
Режимы работы: - 9820 +- 2 Гц непрерывный или импульсный - 1450+- 2 Гц непрерывный или импульсный
Согласование с нагрузкой: - ручное, 10-ти ступенчатое - индуктивное, с использованием бесконтактной антенны
Диапазон сопротивлений согласованной нагрузки, Ом 1 … 500
Индикатор нагрузки стрелочный, морозоустойчивый
Питание встроенный аккумулятор 12 В или внешний источник питания 12В 20 Вт (например,
автомобильный аккумулятор)
Габаритные размеры и масса 250х90х147 мм, 4 кг
Универсальный приемник
Режимы работы: 50±0,5 Гц;100±1 Гц;1450±2 Гц; 9820 ±2 Гц;“ШП” (широкая полоса) 140 … 2400 Гц;“ПФ”
(плавающий фильтр Q=1,2 широкополосные фильтры ФНЧ, ПФ)
Индикация сигнала звуковая (наушники), визуальная (стрелочный индикатор)
Общий коэффициент усиления прибора 40 дБ
Напряжение питания Аккумулятор 12 В, с индикацией разряда
Габаритные размеры и масса 250х90х147 мм, 1 кг
Электромагнитный датчик
Тип преобразователя резонансная ферритовая магнитная антенна, опционально герметичное исполнение
для подводных работ до 12 метров
Коэффициент усиления электрического тракта 30 дБ
Рукоятка Складная, телескопическая
Акустический датчик
Чувствительность Высокая
Вес 1,5 кг
Исполнение Пылевлагозащищенное, морозоустойчивое Для работы на мягком и твердом грунте
Рамочная антенна
Максимальная мощность, подводимая к “рамке”, Вт 20
Модуль полного комплексного сопротивления на
частоте 9820 Гц, Ом
36
Тип корпуса Пластмассовый герметичный, IP 44

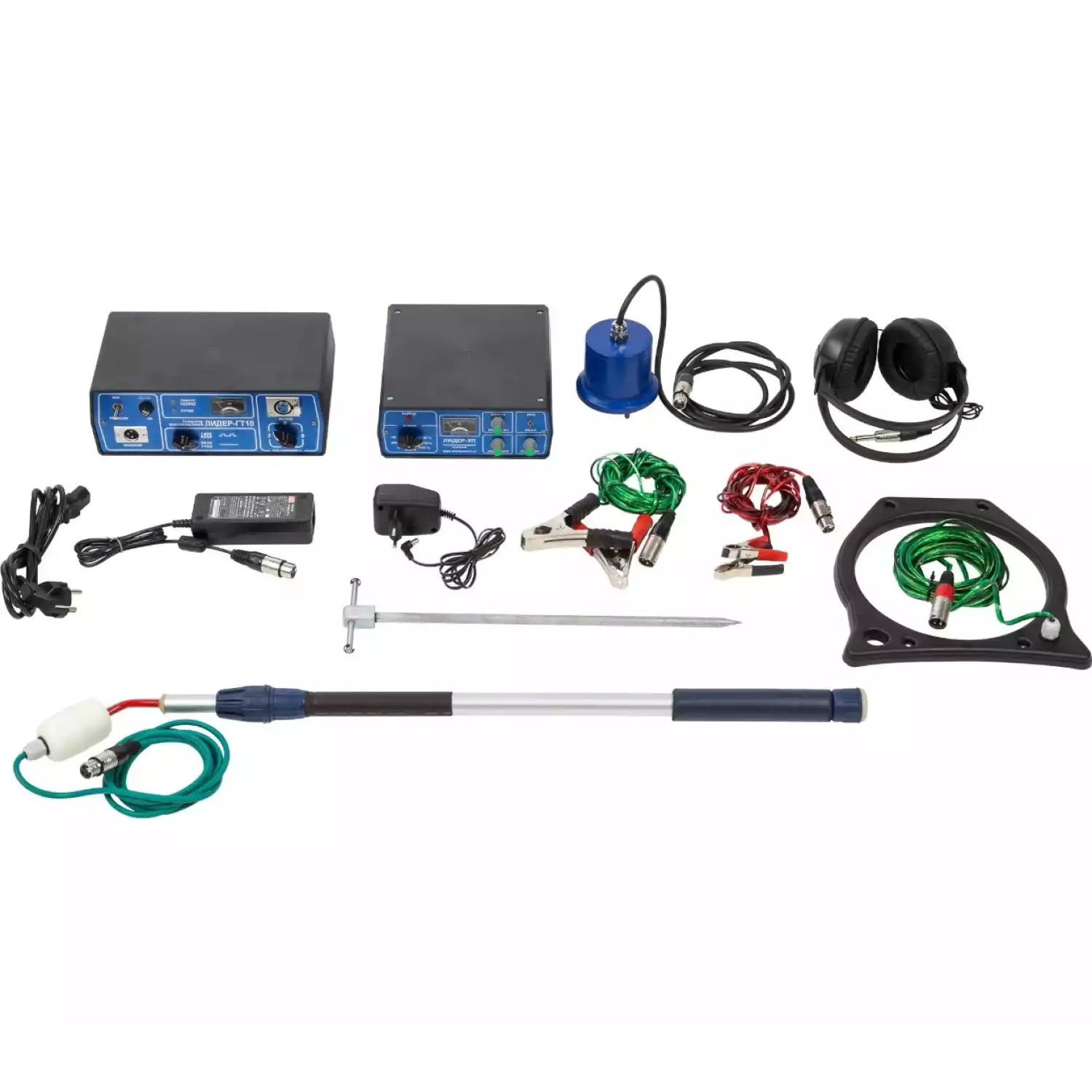

Комплектация:

Основное оборудование:

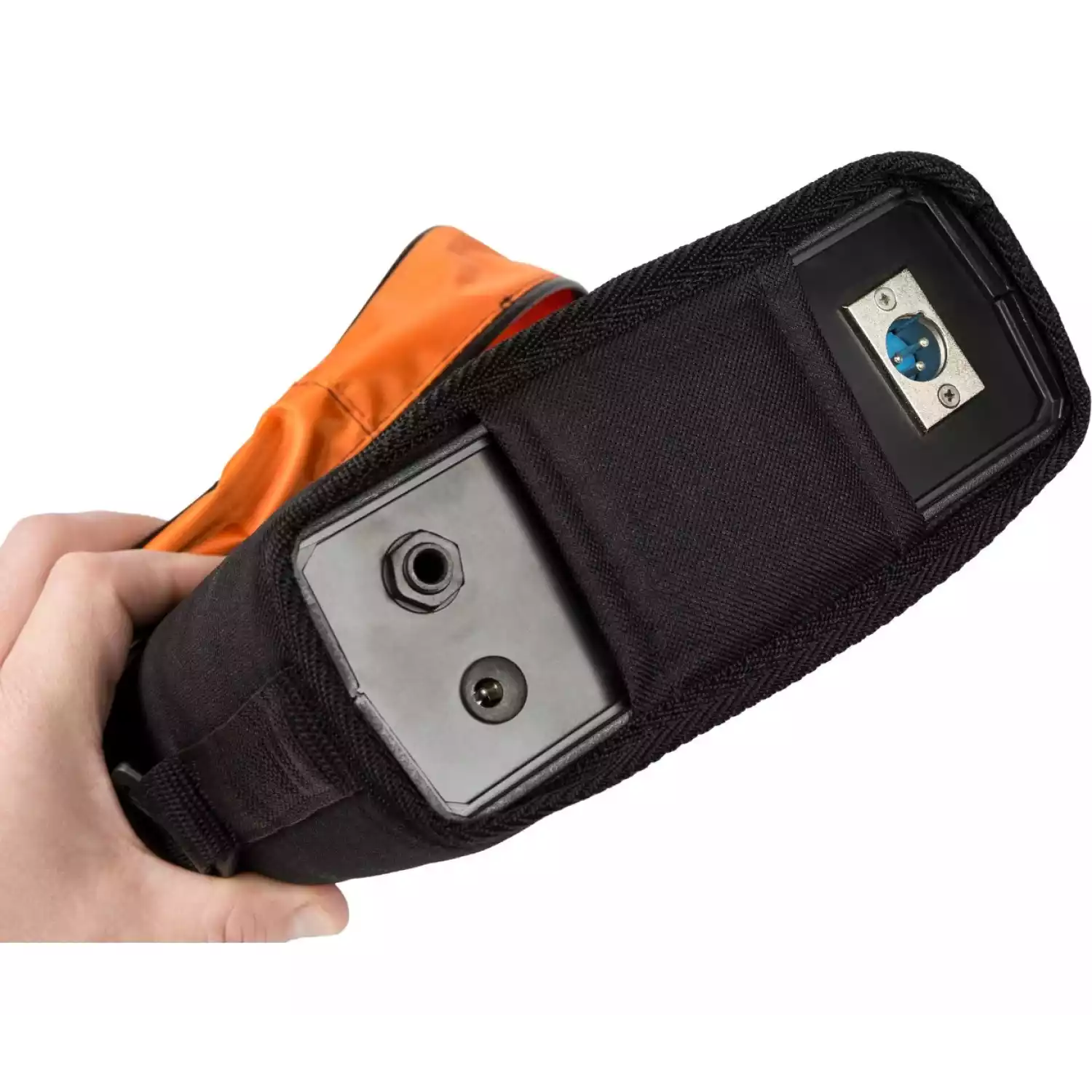

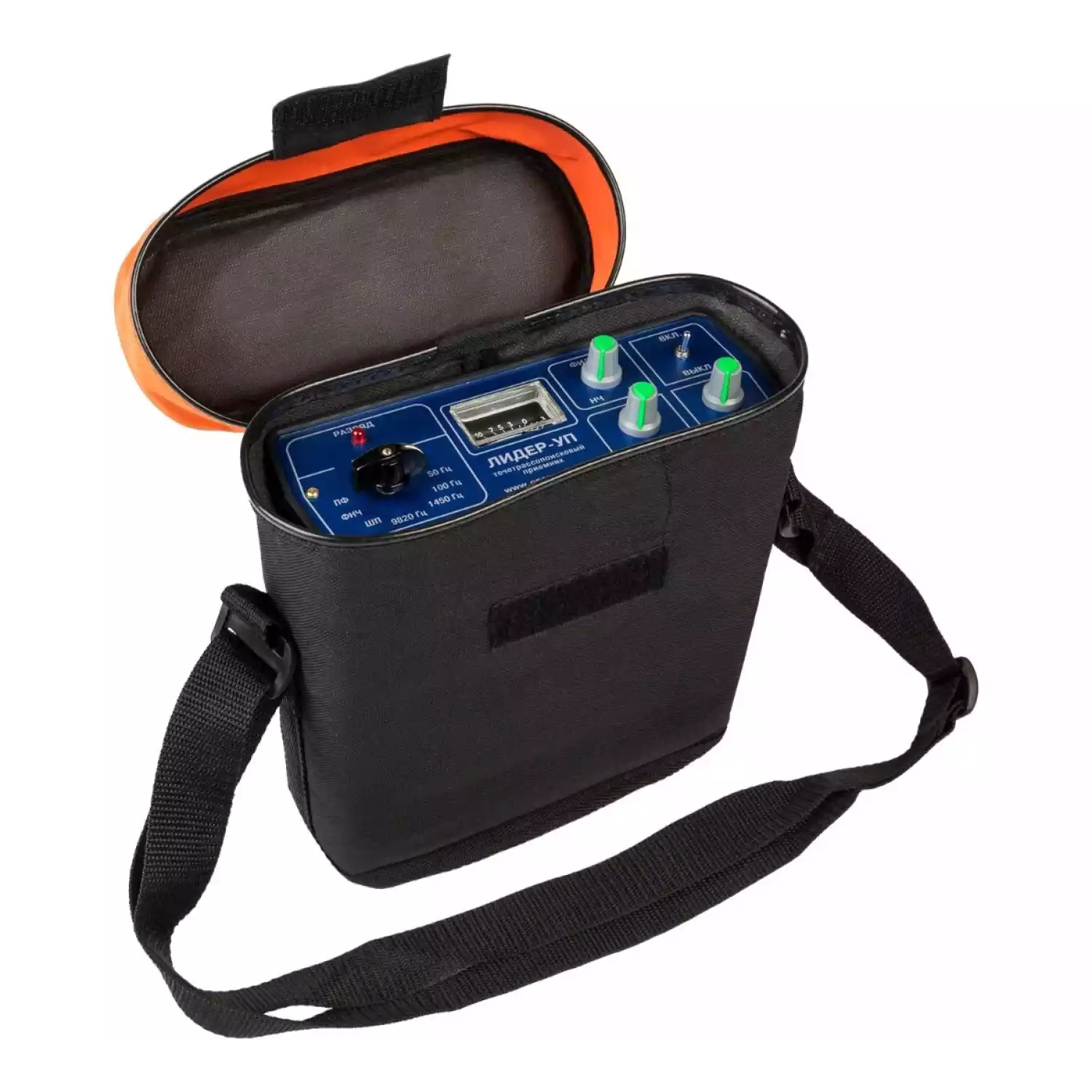

  • Универсальный приемник (в отдельном чехле с креплением-подвесом)
  • Генератор 15W
  • Акустический пьезодатчик (геофон)
  • Электромагнитный зонд
  • Рамочная антенна
  • Зажимы типа "крокодил"
  • Удобные наушники
  • Зарядное устройство
  • Сетевой провод для генератора

Дополнительное оборудование

  • Мягкая сумка
  • Штырь заземления для генератора
  • Кабель-зарядка от автомобиля
  • Чехол с креплением-подвесом для универсального приемника
