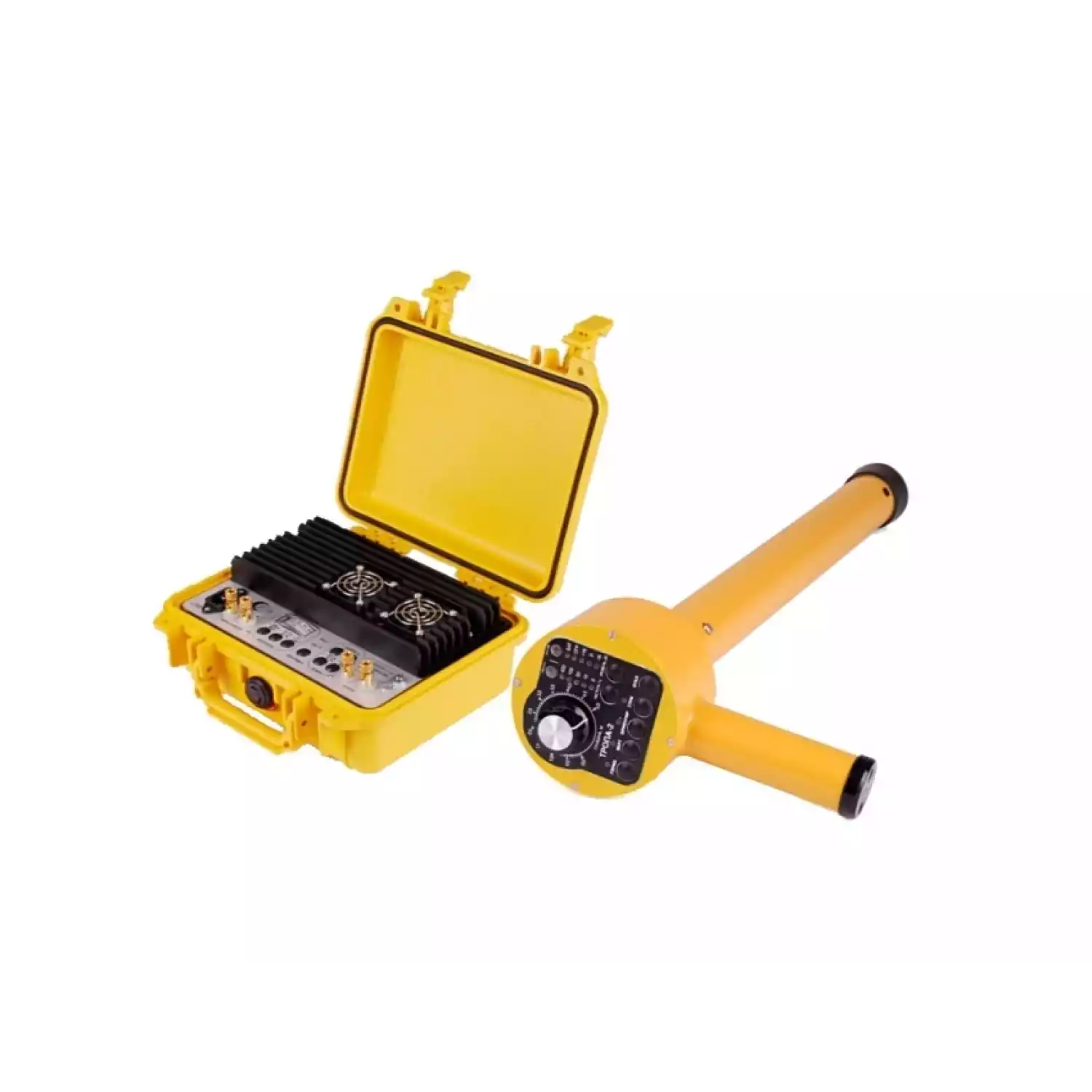

Трассоискатель Тропа 2

Тип оборудования: ТРАССОИСКАТЕЛЬ

Производитель: ПАРСЕК

Гарантия на Тропа 2: 12 мес.

Назначение прибора:

Тропа 2 - комплект приборов предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода. Принцип действия комплекта приборов основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов. По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.

Технические характеристики:

обнаружение трубопровода в радиусе 15 метров;
быстрый поиск трубопровода с точностью:
- 10 см для одной трубы;
- 25 см в местах скопления труб;
измерение глубины залегания трубопровода с точностью ±5% при глубине залегания до 5 метров;
измерение действующих значений токов, протекающих по трубопроводу, с частотами 10 Гц и 6,25 Гц с точностью ± 5%;
измерение степени затухания токов в трубопроводе с точностью 1%;
индикацию текущих и ранее сделанных измерений на встроенном жидкокристаллическом индикаторе;
ввод текстовых комментариев в процессе измерений;
хранение до 1900 результатов измерений в энергонезависимой памяти локатора;
вывод результатов измерений на ПЭВМ для дальнейшей их обработки;
питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА;
гальванических с номинальным напряжением 1,5В;
аккумуляторных с номинальным напряжением 1,2В;
дистанционный пуск;
локатор имеет герметичный морозоустойчивый корпус (стеклопластик);
электронный дальномер «Трасса» позволяет измерять пройденное расстояние;
полученные данные передаются по последовательному интерфейсу в память локатора;
питание генератора осуществляется от сети переменного тока или аккумулятора 12,6В емкостью 7Ач;
вес приборов:
- локатор – 2,3 кг;
- генератор – 12 кг;
габаритные размеры:
- локатор – 920х180х230 мм;
- генератор – 200х270х400 мм.

Условия эксплуатации:

температура окружающей среды – от минус 20°С до + 50°С;
относительная влажность – 98%.

В комплект входят:

локатор – 2 шт.;
генератор – 2 шт.;
пульт дистанционного управления;
электронный дальномер «Трасса».

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
