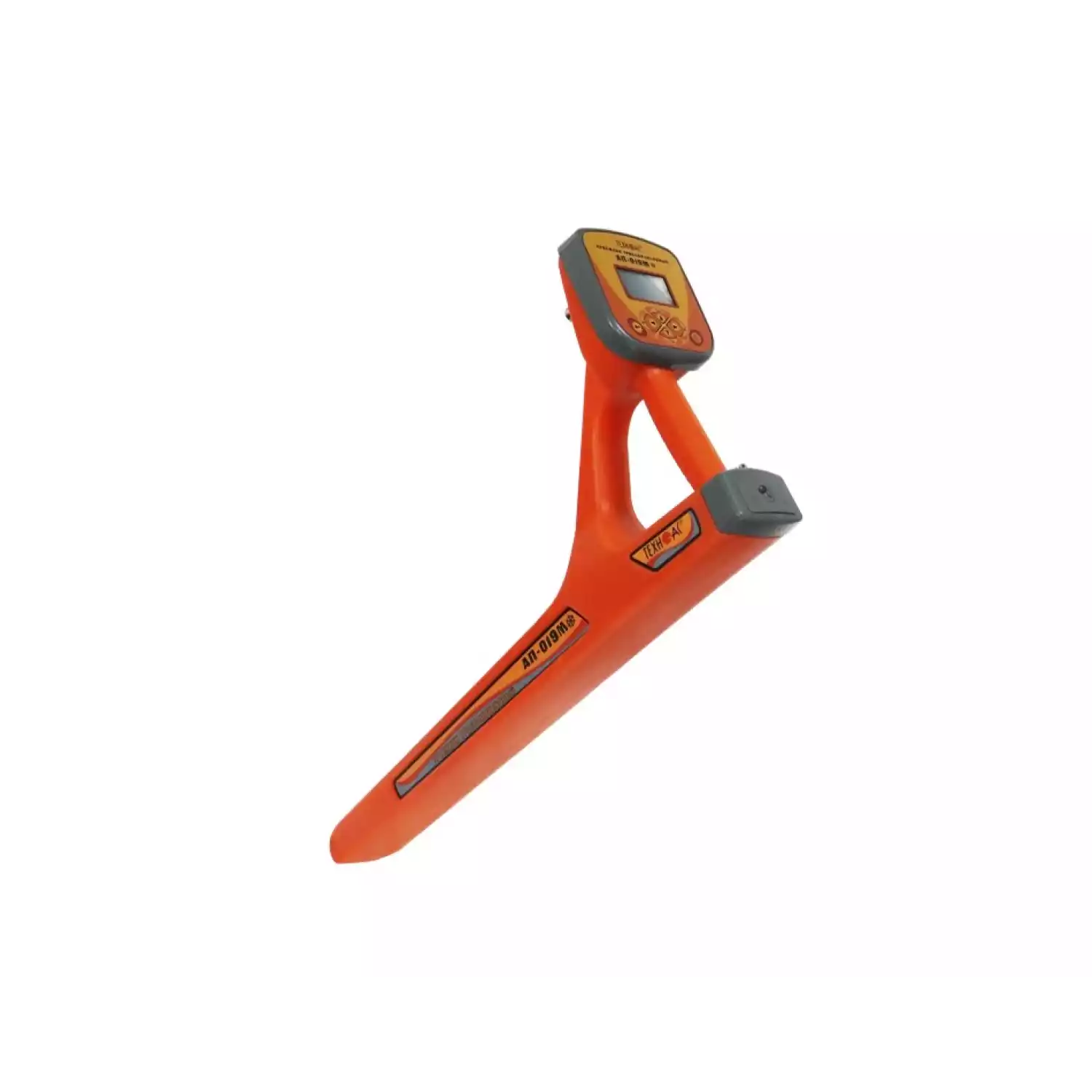

Трассопоисковый приемник АП-019М (морозоустойчивый)

Приемник АП-019М предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков, а также поиска мест повреждения коммуникаций при помощи встроенных и внешних датчиков.

Возможности трассопоискового приемника АП-019М:

Определение положения подземных коммуникаций.
Измерение глубины залегания и силы тока в коммуникации.
Одновременная работа со встроенными и внешними датчиками.
Выбор кабеля из пучка с использованием внешнего датчика.
Поиск дефектов коммуникаций.

Особенности трассопоискового приемника АП-019М:

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты». Режимы «Трасса» и «График» являются основными режимами работы приемника.

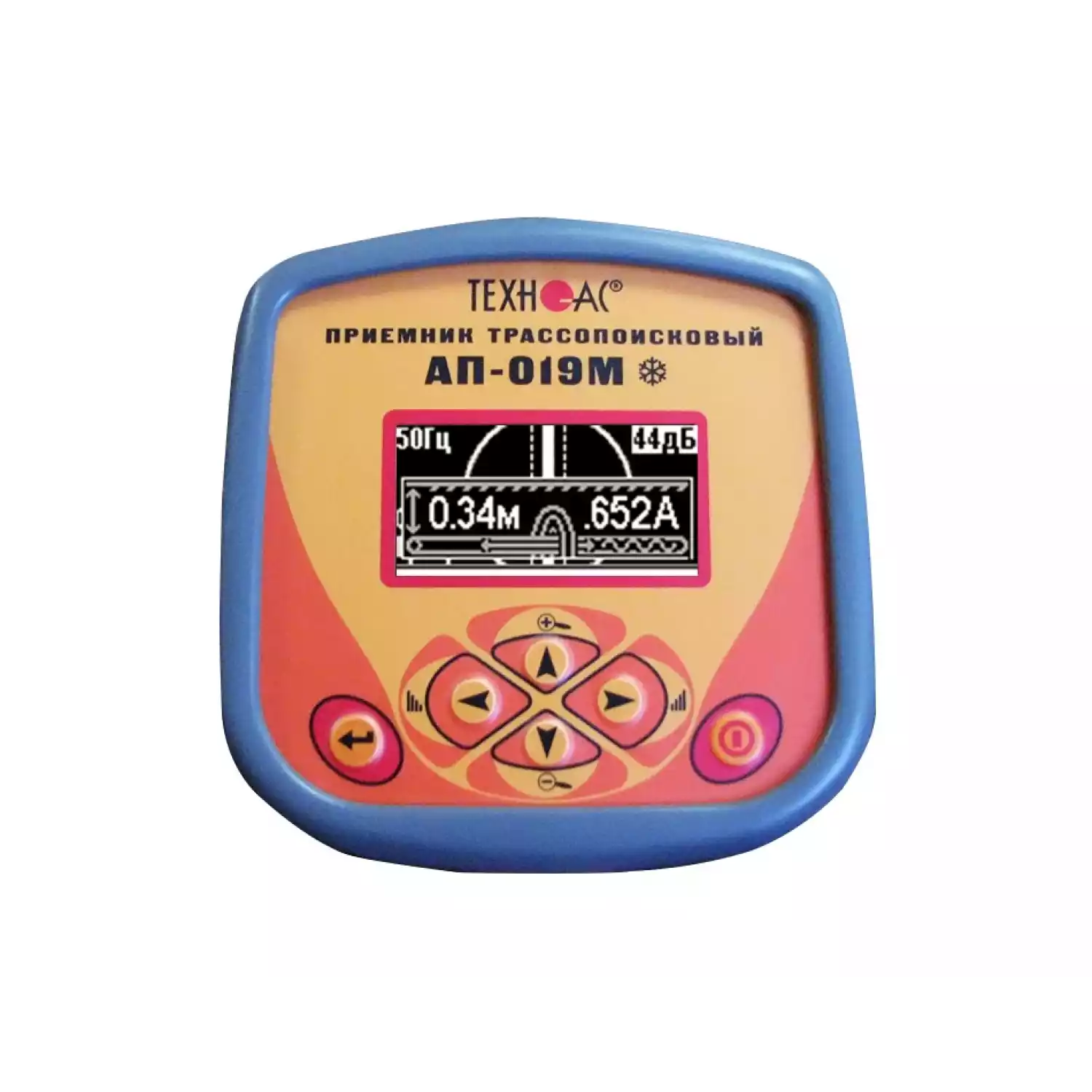

Режим «Трасса» - на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

Режим «График» - на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.

Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.

Режим «График+» - при трассировке одновременно с графиком изменения сигнала на рабочей частоте (на рисунке – 512 Гц) приемник автоматически демонстрирует наличие и положение близлежащего «энергетического» кабеля под напряжением 50 Гц.

Режим «Минимум максимум» - на индикаторе отображается график сигнала либо в режиме «минимум», либо в режиме «максимум», что позволяет производить точную локализацию магистрали и поиск дефектов коммуникаций.

Режим «2-частоты».

В режиме «2-частоты» реализована опция «Свой-чужой». Режим применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током.

Два набора Меню: «Базовый» и «Расширенный». В режиме Меню «Базовый» оператору доступны два режима - «Трасса» и «График», которые в основном используются для трассировки коммуникаций с определением глубины ее залегания и протекающего по ней тока. Набор Меню «Расширенный» предоставляет оператору доступ ко всем пяти режимам работы приемника.

Меню на двух языках (русский и английский).

Поддержка импульсных (энергосберегающих) режимов работы трассировочных генераторов.

Работа с внешними датчиками:

Датчик контроля качества изоляции "ДКИ-117"
Датчик-определитель дефектов коммуникаций "ДОДК-117"
Клещи индукционные "КИ-110"
Накладная рамка "НР-117"

OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).

Приемник комплектуется солнцезащитным чехлом, используемым при работе в солнечную погоду.

Технические характеристики трассопоискового приемника АП-019М:

Параметр	Значение
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	Не менее 100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент у силения электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью	Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты».
Определение глубины залегания трассы	Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	OLED-индикатор, 128х64 пикселей, 16 градаций серого
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации уровень входного сигнала графики уровня сигнала с датчиков параметры настройки и управления
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов (при отрицательной температуре время работы сокращается)
Диапазон температур эксплуатации / хранения	-30…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,1 кг

Дополнительное оборудование:

Датчик контроля качества изоляции "ДКИ-117"
Датчик-определитель дефектов коммуникаций "ДОДК-117"
Клещи индукционные "КИ-110"
Накладная рамка "НР-117"
Внешний аккумулятор
Зарядное устройство для внешнего аккумулятора
Наушники (по специальному заказу)
