Трассотечепоисковый комплект Успех-АТГ-415.40

Тип оборудования: течеискатель, трассоискатель

Страна производитель: Россия

Серия: Успех

Модель: АТГ-415

Описание: трассотечеискатель

Гарантия на трассоискатель, течеискатель Успех АТГ 415.40: 24 месяца

Трассотечепоисковый комплект Успех АТГ-415.40 – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступным ценам.

Назначение комплекта Успех-АТГ-415.40:

Комплект трассотечепоисковый “Успех АТГ-415.40” предназначен для:

• Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 1 км от места подключения генератора;
• Определения мест повреждения кабельных линий;
• Обследования участков местности перед проведением земляных работ;
• Проведения работ по поиску скрытой проводки;
• Обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассоискатель / течеискатель Успех АТГ-415.40 – универсальный многофункциональный трассотечепоисковый комплект, в котором объединены три устройства:

• Трассоискатель с электромагнитным датчиком
• Трассоискатель с акустическим датчиком
• Течеискатель с акустическим датчиком

Особенности генератора для трассоискателя Успех АТГ-415.40:

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 5 до 40 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, датчика контроля качества изоляции ДКИ-100.

Особенности приемника АП-015:

• Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
• Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
• «Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
• Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление).
• Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.
• Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
• Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
• Имеется режим «HOLD» (хранение) при котором прекращаются измерения и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».

Технические характеристики комплекта Успех-АТГ-415.40:

Приёмник АП-015

Принцип работы трассотечепоискового комплекта Успех-АТГ-415.40:

Режим трассопоиска:

Пассивный поиск (трассопоиск без использования генератора): Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц). При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.

Активный поиск (трассопоиск с использования генератора): Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для автоматического согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Дождаться автоматического согласования генератора с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора): Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и датчик к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП» (для акустического метода).

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

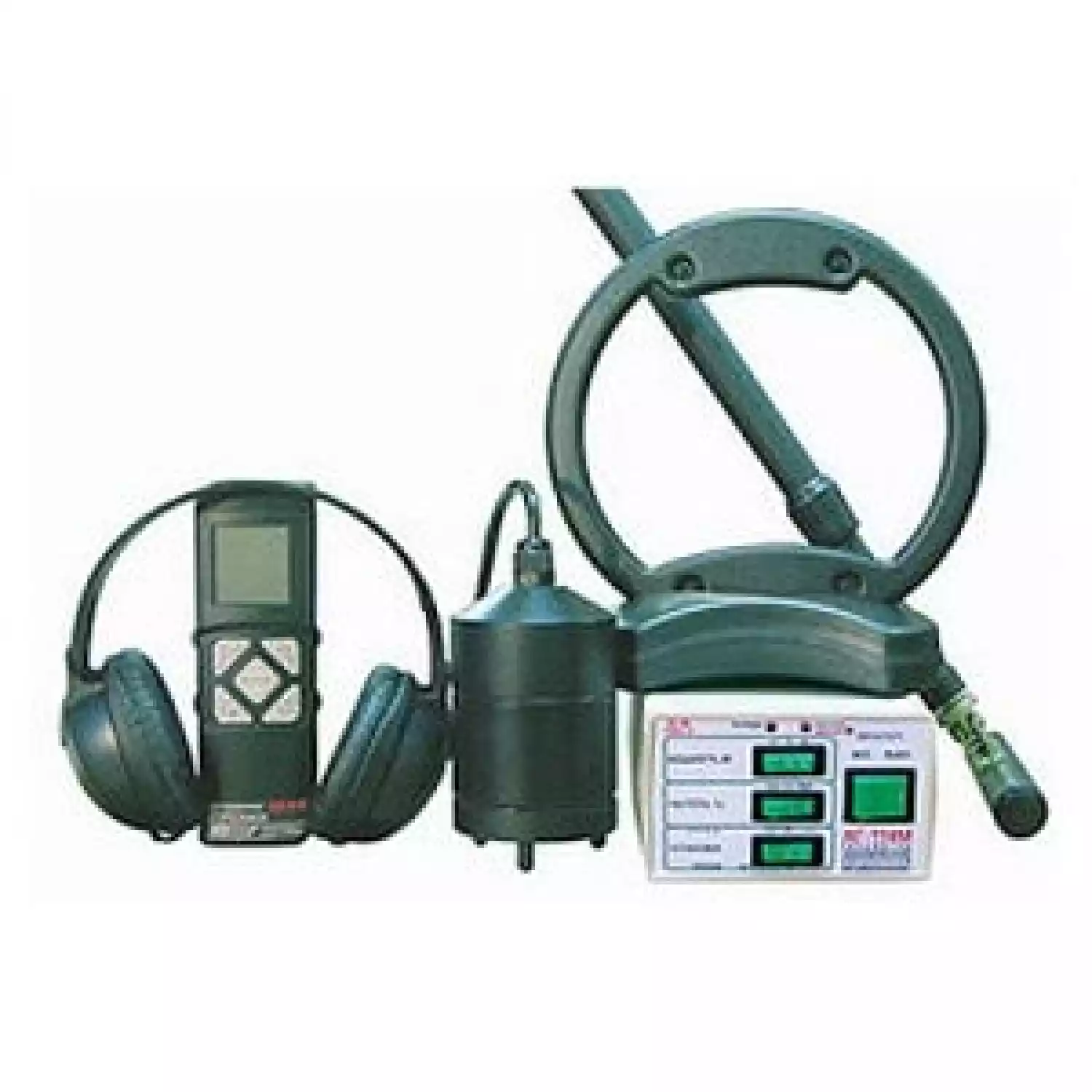

Комплект поставки течеискателя, трассоискателя Успех-АТГ-415.40:

• АГ-115М - генератор трассопоисковый (мощность 40 Вт)
• Антенна рамочная ИЭМ-301.2
• АП-015 - универсальный приемник для течепоиска и трассопоиска
• Головные телефоны
• Датчик акустический АД-215
• Дополнительные принадлежности
• Руководство по эксплуатации
• Электромагнитный датчик ЭМД-230
