Трассотечепоисковый комплект Успех-АТГ-515.60

Тип оборудования: течеискатель, трассоискатель

Страна производитель: Россия

Серия: Успех

Модель: АТГ-515

Описание: трассотечеискатель

Гарантия на трассоискатель, течеискатель Успех АТГ 515.60: 24 месяца

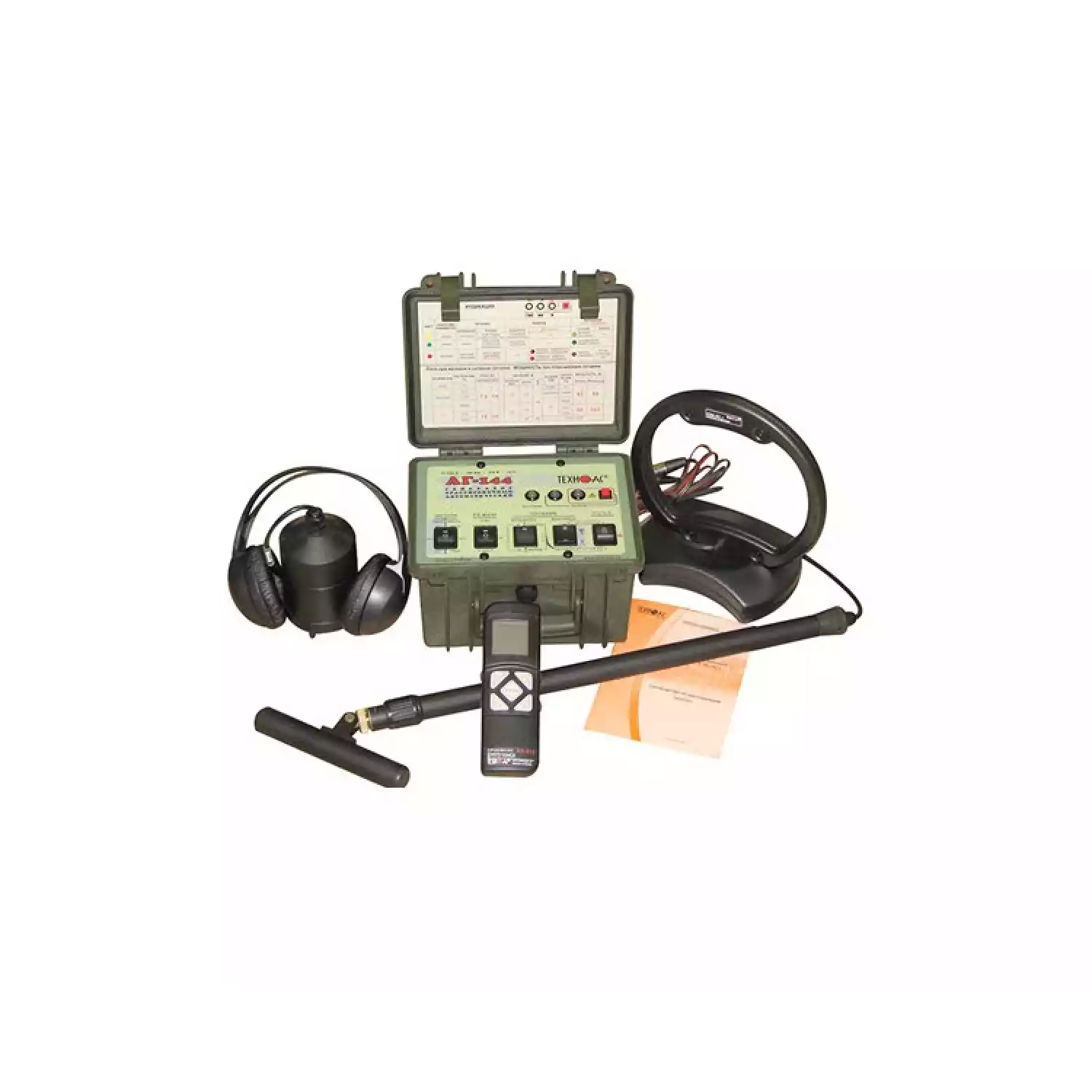

Трассотечепоисковый комплект Успех АТГ-515.60 – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступной цене.

Назначение. Течеискатель / трассоискатель Успех АТГ-515.60:

Комплект трассотечепоисковый “Успех АТГ-515.60” предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора,
• определения мест повреждения кабельных линий,
• обследования участков местности перед проведением земляных работ,
• обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель “Успех АТГ-515.60” – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с электромагнитным датчиком
2. Комплект для поиска повреждений кабеля акустическим методом
3. Течеискатель с акустическим датчиком

Состав трассотечепоискового комплекта Успех АТГ-515.60:

• генератор АГ-144;
• приёмник АП-015;
• электромагнитный датчик ЭМД-230;
• антенна рамочная ИЭМ-301.2;
• датчик акустический АД-215;
• головные телефоны;
• дополнительные принадлежности.

Отличительные особенности течеискатель / трассоискатель Успех-АТГ-515.60:

Особенности генератора АГ-144:

• Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
• При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
• Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М.

Особенности приемника АП-015:

Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
«Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.

Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление).

Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.

Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.

Имеется режим «HOLD» (хранение) при котором прекращаются измерения, и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».
Возможность использования в качестве дополнительного оборудования: датчика контроля качества изоляции ДКИ-115, датчика – определителя дефектов коммуникаций ДОДК-115.

Технические характеристики трассотечепоискового комплекта Успех-АТГ-515.60

Генератор АГ-144:

Приемник АП-015:

Принцип работы:

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.

Активный поиск (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для автоматического согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Дождаться автоматического согласования генератора с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и датчик к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП» (для акустического метода).

Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
