Устройство контроля изоляции УКИ-1К

Артикул: 2098
В избранное Из избранного
Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для: определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия%3B интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе%3B точного определения оси трубопровода, кабеля и глубины их залегания%3B определение места повреждения анодной линии установки катодной защиты. Дальность обследования 3 км. Погрешность определения места расположения дефекта в изоляционном покрытии, не более ±0.2 м.
Подробнее
Под заказ
Срок поставки от 7 дней
75 900 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Устройство контроля изоляции УКИ-1К

Тип оборудования: Устройство контроля изоляции

Производитель: Россия

Серия: УКИ

Модель: УКИ-1К

Описание: Установка контроля изоляции подземных газопроводов и кабелей

Сертификаты на устройство контроля изоляции УКИ-1К:

  • Сертификат соответствия на установку контроля подземных трубопроводов УКИ-1К

Гарантия на Устройство контроля изоляции УКИ-1К: 24 месяца

Назначение устройства контроля изоляции УКИ-1К

Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для:

  • определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия;
  • интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;
  • точного определения оси трубопровода, кабеля и глубины их залегания;
  • определение места повреждения анодной линии установки катодной защиты.

Устройство контроля изоляции УКИ-1К выполнено в соответствии ТУ 4276-015-12719185-2007

Отличительные особенности устройства контроля изоляции УКИ-1К

Устройство УКИ-1К – это модернизированная установка контроля изоляции УКИ-1М.

Усовершенствование установки при той же цене выполнено в следующем объеме:

  1. введен поиск повреждений на частоте 10000 Гц;
  2. увеличена выходная мощность генератора с 40 до 100 Вт;
  3. дальность обследования трубопровода увеличена до 5 км;
  4. улучшена чувствительность селективного приемника;
  5. улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;
  6. уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210·135·70 мм);
  7. устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460·290·300 мм;
  8. увеличена точность определения места нарушения сплошности изоляции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА УКИ-1К

Дальность обследования (максимальное удаление от генератора в зависимости от состояния изоляционного покрытия)

3 км

Погрешность определения места расположения дефекта в изоляционном покрытии, не более

±0.2 м

Минимальный размер определяемого дефекта в изоляции на фоне сплошного изоляционного покрытия, не более

3 мм2

Рабочие частоты селективного индикатора установки

100Гц; 1000Гц; 10000Гц

Ослабление помехи с частотой 50 Гц по отношению к сигналу с частотой:
100 Гц не менее
1000 Гц не менее

10000Гц не менее


1000 раз
3000 раз

3000 раз

Рабочие частоты генератора установки в активном режиме поиска

1000 Гц; 10000 Гц

Индикация показаний селективного индикатора осуществляется стрелочным прибором и головными телефонами.



Напряжение питания селективного индикатора (элемент типа 3336)

4.5 В

При использовании свежего комплекта элементов гарантируется непрерывная работа селективного индикатора в течении

200 час

Габаритные размеры селективного индикатора

190х135х80мм

Масса селективного индикатора

1.5 кг

Масса индуктивного датчика для определения планового положения и глубины залегания трубопровода

0.8 кг

Максимальная выходная мощность генератора в режиме непрерывной генерации, не менее

40 Вт

Напряжение питания генератора (от автомобильного аккумулятора)

12В

Масса генератора, не более

2 кг



Принцип работы устройства контроля изоляции УКИ-1 К

Устройство контроля изоляции подземных газопроводов и кабелей УКИ-1К состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.

Принцип работы устройства УКИ-1 К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.
В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.
При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект установки.

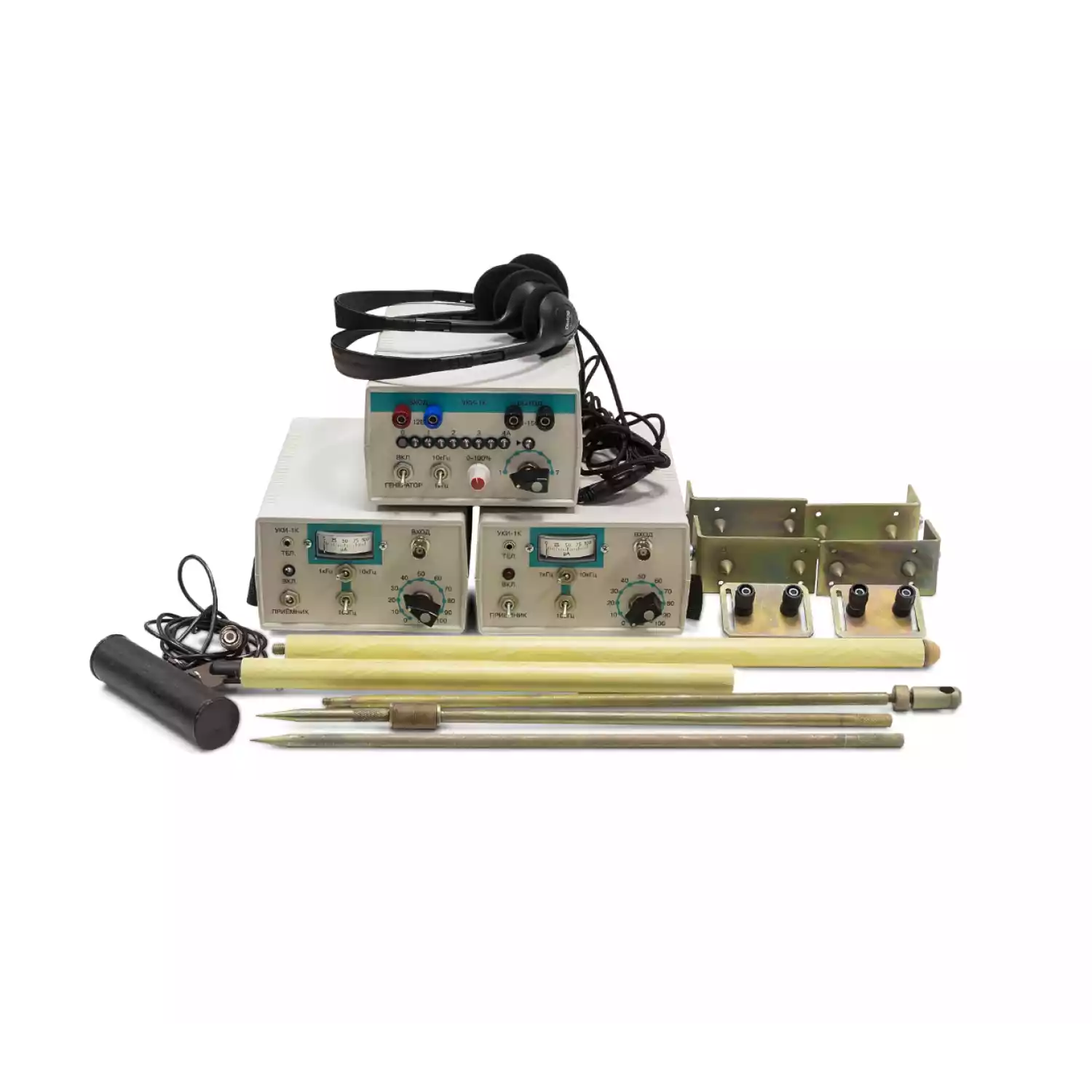

Устройство контроля изоляции УКИ-1К, КОМПЛЕКТАЦИЯ

Генератор тока

1

Приемник (Селективный индикатор малых напряжений)

2

Датчик для определения планового положения трубопровода и его глубины залегания

1

Головной телефон

2

Датчик для определения шаговой разности потенциалов (комплект)

2

Пояс контактный

2

Кабель соединительный

1

Кабель генератора

1

Провод соединительный (генератор+заземлитель)

1

Удлинитель

1

Заземлитель-штырь

2

Паспорт, совмещенный с инструкцией по эксплуатации

1

Футляр

1

Аккумулятор EV 9-12*

1

Зарядное устройство*

1

* поставляется по дополнительному заказу
