Адгезиметр надрезов шаблон ПРОМТ АН-Ш используется для контроля адгезии покрытий методом параллельных, решетчатых и Х-образного надрезов. В основу метода положено определение характера и степени разрушения покрытия после нанесения на него параллельных, решетчатых либо Х-образного надрезов. Шаг и угол надрезов выдерживается использованием одного из видов прорезей в шаблоне. Степень адгезии определяется по таблице предусмотренной используемым нормативом. Является модифицированной версией устройства NOVOTEST АР-АХ.
Адгезиметр соответствует ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 9.916-2023, ГОСТ 9.307-2021, ГОСТ 28613-90, ISO 2409, ASTM D3359 (методы параллельных и решетчатых надрезов). Дополнительно ГОСТ 30662-99, ГОСТ 9.316-2006, ГОСТ 9.401-2018, ГОСТ Р 9.318-2013, ГОСТ 9.602-2016, ГОСТ 9.410-88, ГОСТ 28574-2014 предусматривают аналогичный метод контроля со ссылкой на вышеуказанные нормативы. Соответствует ГОСТ 32702.2-2014, ISO 16276-2 и ASTM D3359 для метода Х-образного надреза, ГОСТ Р 58346-2019 также предусматривает такой метод контроля и ссылается на указанный ГОСТ.
Определение адгезии по методу надрезов (параллельных или решетчатых) возможно для покрытий толщиной до 50 мкм по ГОСТ 9.307-2021, до 125 мкм по ASTM D3359, до 200 мкм по ГОСТ 15140-78, до 250 мкм по ГОСТ 31149-2014, ISO 2409 и ISO 16276-2, до 0,3 мм по ГОСТ 28574—2014. ГОСТ 9.916-2023 толщину покрытия для этого метода контроля не нормирует. Может применяться на плоских и изогнутых поверхностях. Определение адгезии Х-образным надрезом возможно для покрытий любой толщины.

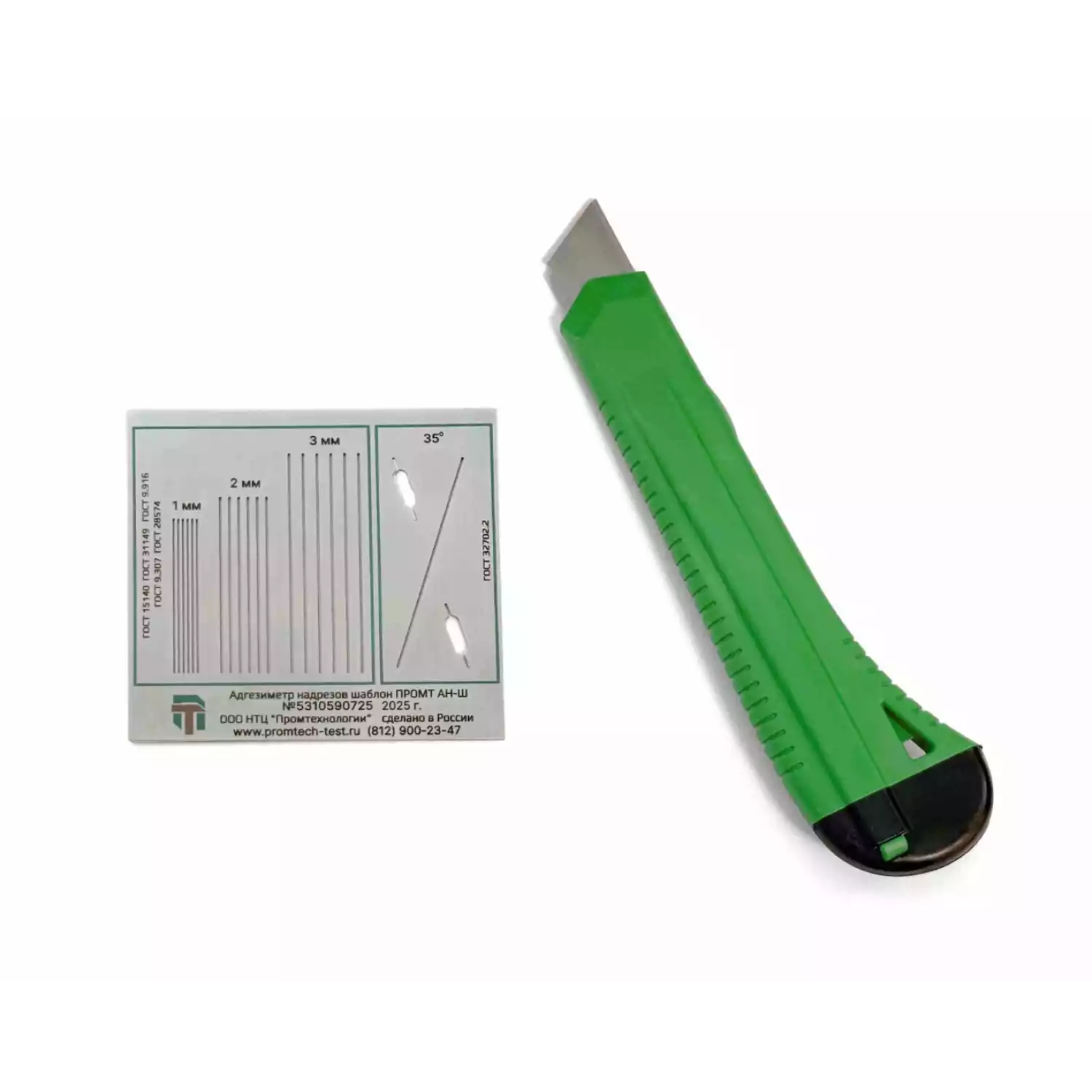

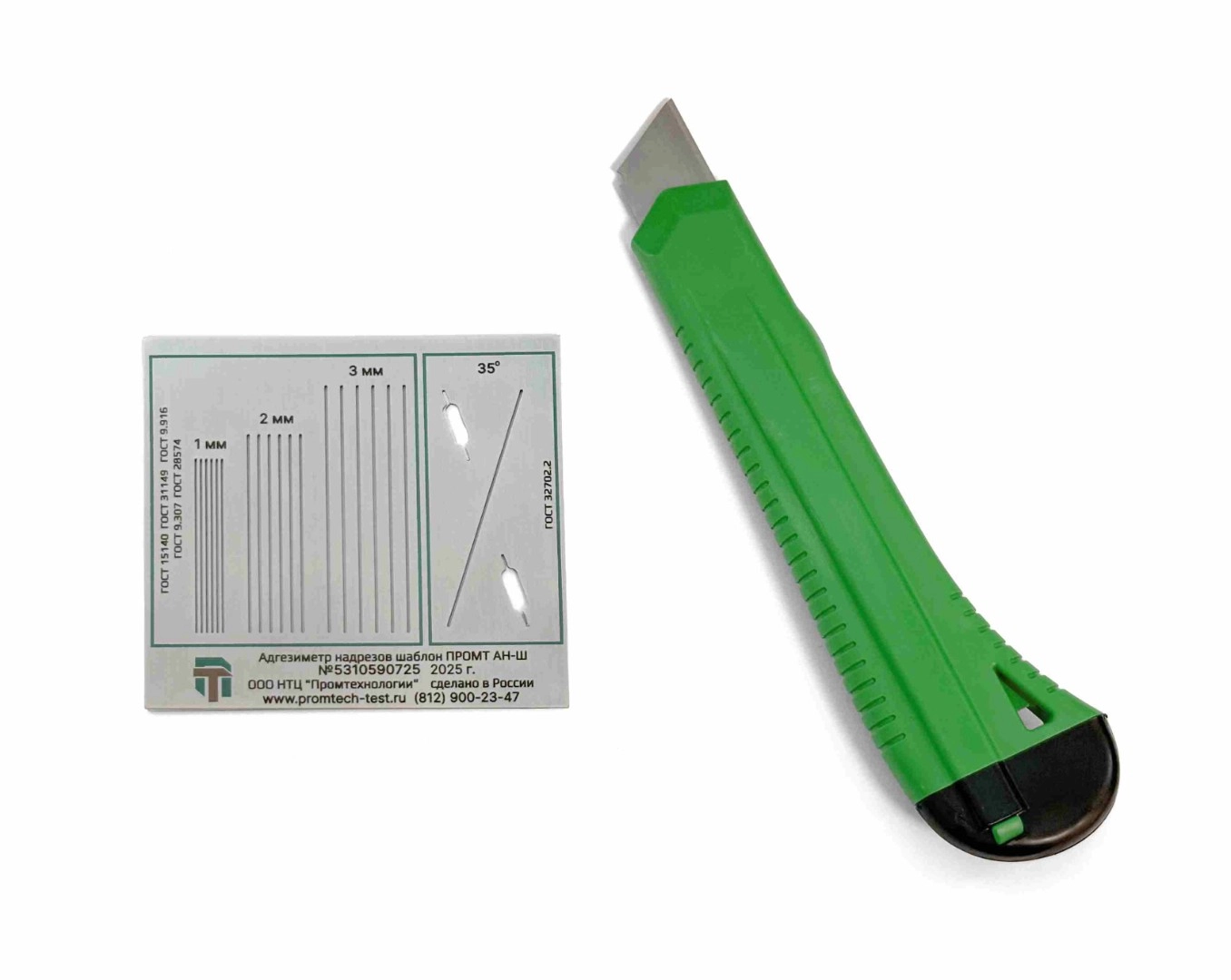

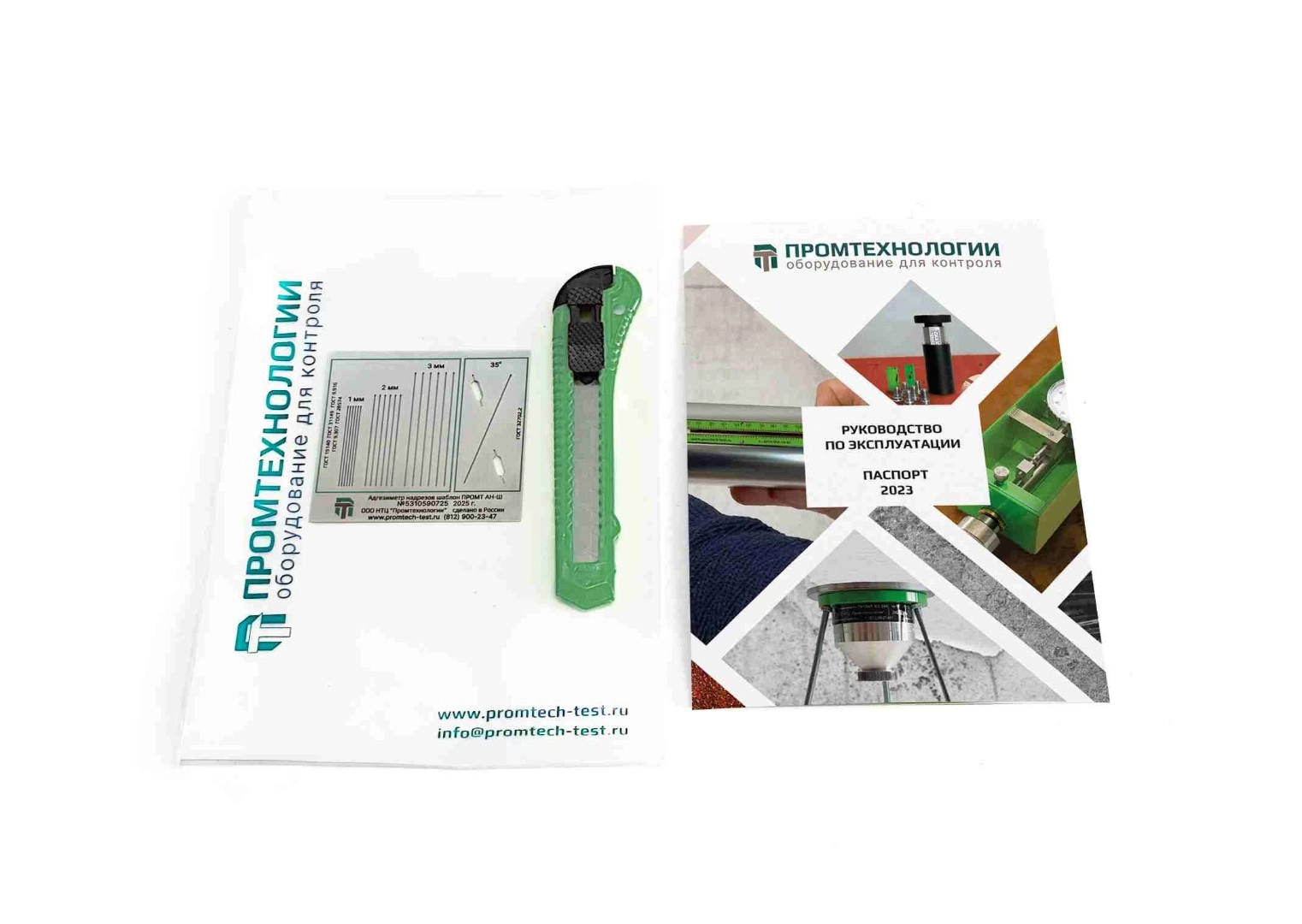

Прибор представляет из себя шаблон выполненный из нержавеющей стали толщиной 1 мм с прорезями шагом 1; 2 и 3 мм, а также Х-образными прорезями с углом 35°. В стандартном комплекте прибора поставляются нож для выполнения надрезов.
Это надежный и простой механический прибор, не требующий специальных навыков для работы с ним, позволяет оперативно контролировать качество покрытий в полевых и лабораторных (цеховых) условиях.Определение степени адгезии лакокрасочных покрытий:
| Основные характеристики | |
| Стандарт | ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 9.916-2023, ГОСТ 9.307-2021, ГОСТ 28574-2014, ГОСТ 32702.2-2014, ISO 2409, ASTM D3359, ISO 16276-2 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Шаг параллельных прорезей | 1; 2 и 3 мм |
| Количество параллельных прорезей | по 6 шт |
| Длина параллельных прорезей |
35 мм (для шага 1 мм) |
| Ширина параллельных прорезей |
0,35 мм (для шага 1 мм) |
| Длина основной Х-образной прорези | 50 мм |
| Ширина основной Х-образной прорези | 0,45 мм |
| Угол между Х-образными прорезями | 35 ° |
| Толщина покрытия | - в зависимости от н.д. (для метода параллельных и решетчатых надрезов) - не нормируется (для метода Х-образного надреза) |
| Баллы определения и оценки адгезии |
1-4 (по ГОСТ 15140 и ГОСТ 28574 метод решетчатых надрезов) |
| Габаритные размеры, не более | 80х75х1 мм |
| Масса, не более | 0,05 кг |
| Толщина покрытия, мкм | Материал основания | Шаг между прорезями, мм | Нормативный документ |
| менее 60 | твердое | 1 | ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409 |
| менее 60 | мягкое | 2 | ГОСТ-31149-2014, ISO 2409 |
| от 60 до 120 | твердое и мягкое | 2 | ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409 |
| от 50 до 125 | твердое и мягкое | 2 | ASTM D3359 |
| от 120 до 200 | металл | 3 | ГОСТ 15140-78 |
| от 121 до 250 | твердое и мягкое | 3 | ГОСТ-31149-2014, ISO 2409 |

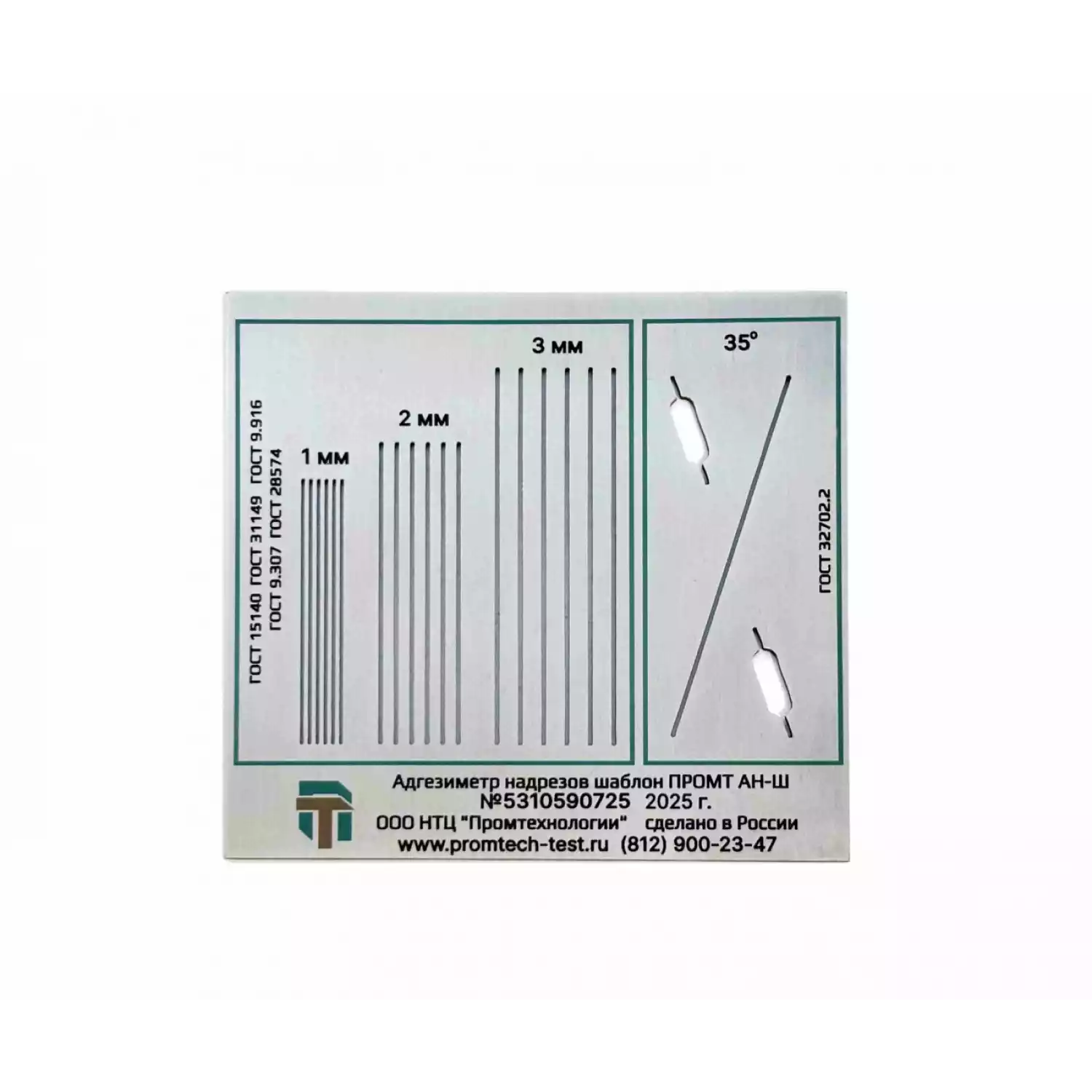

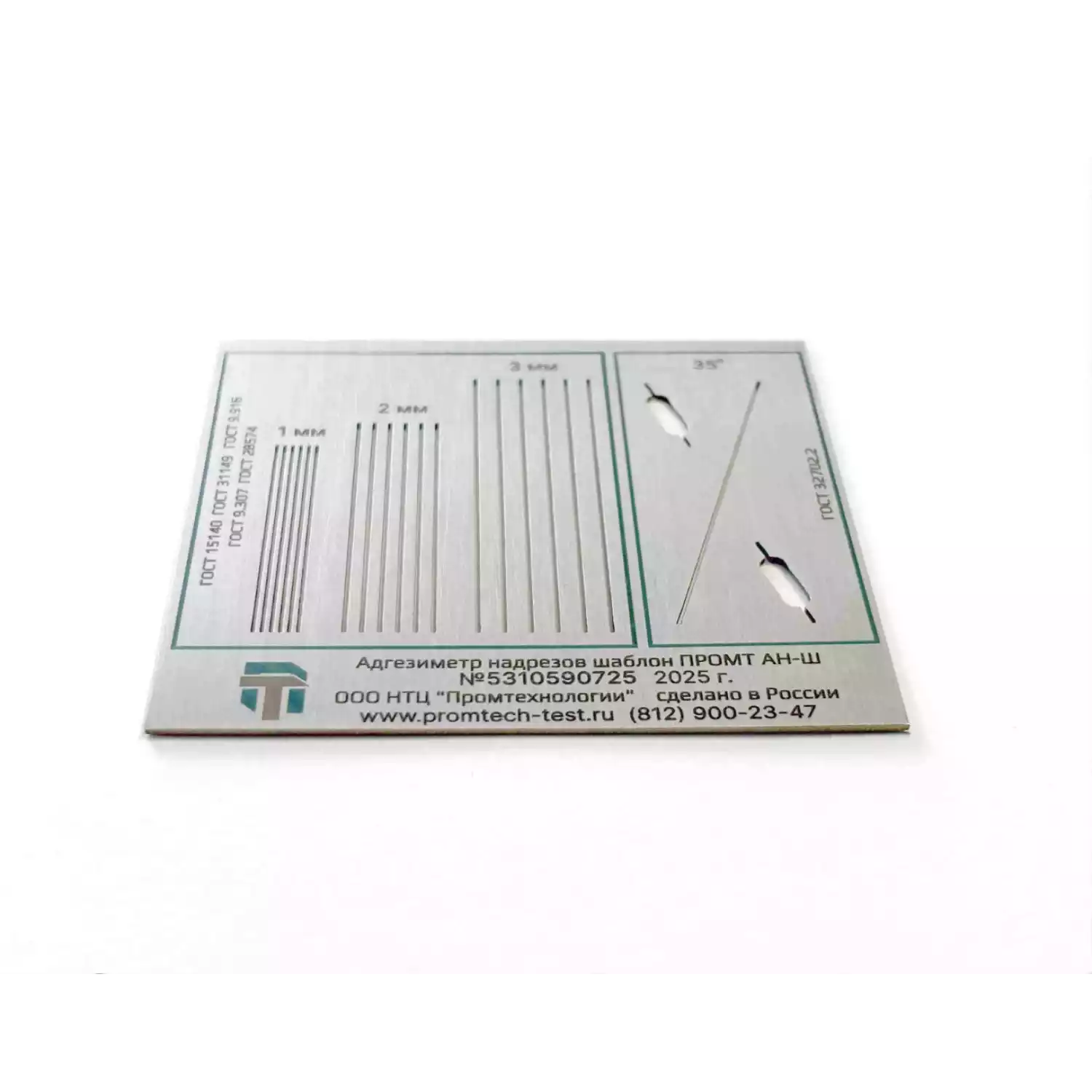

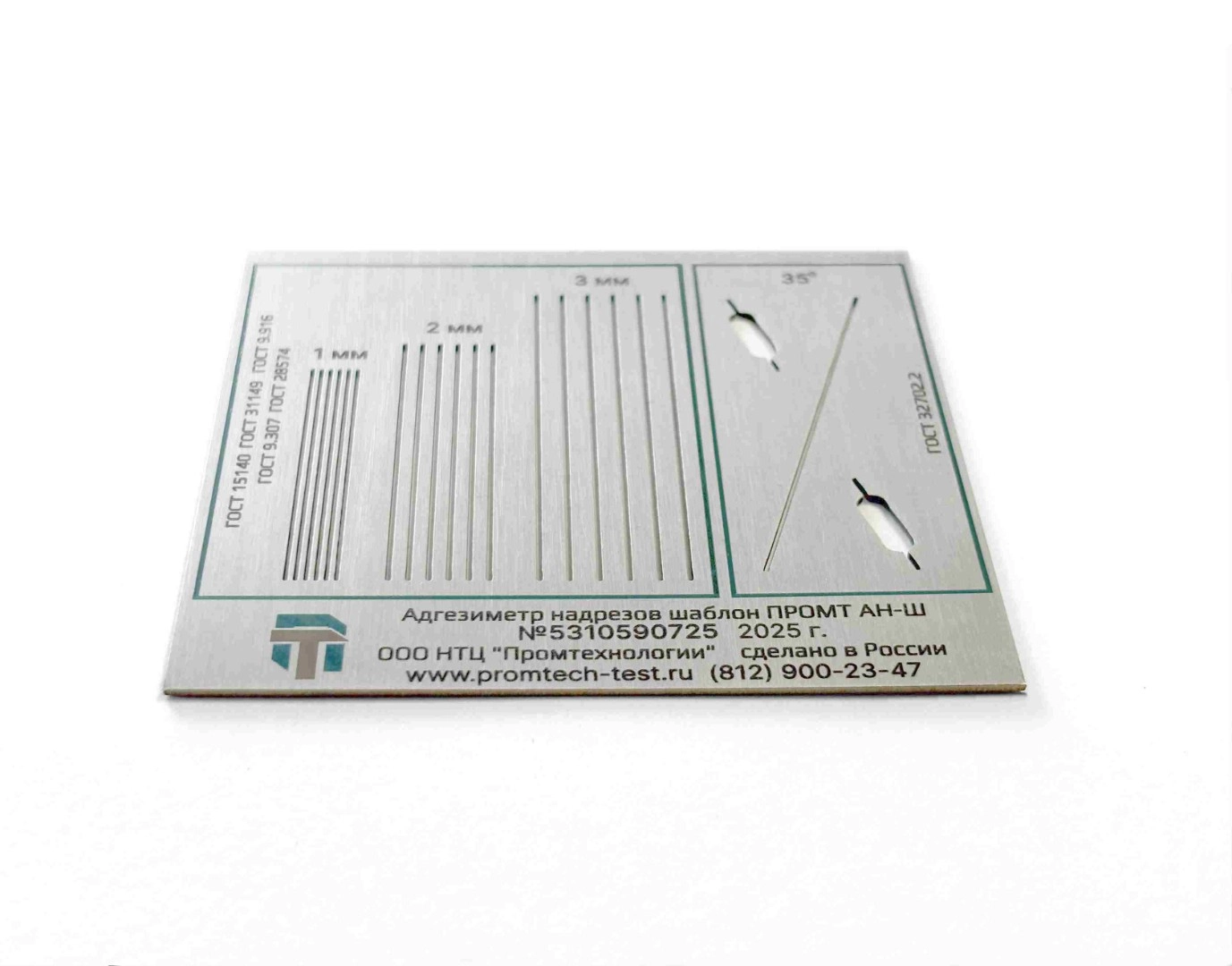

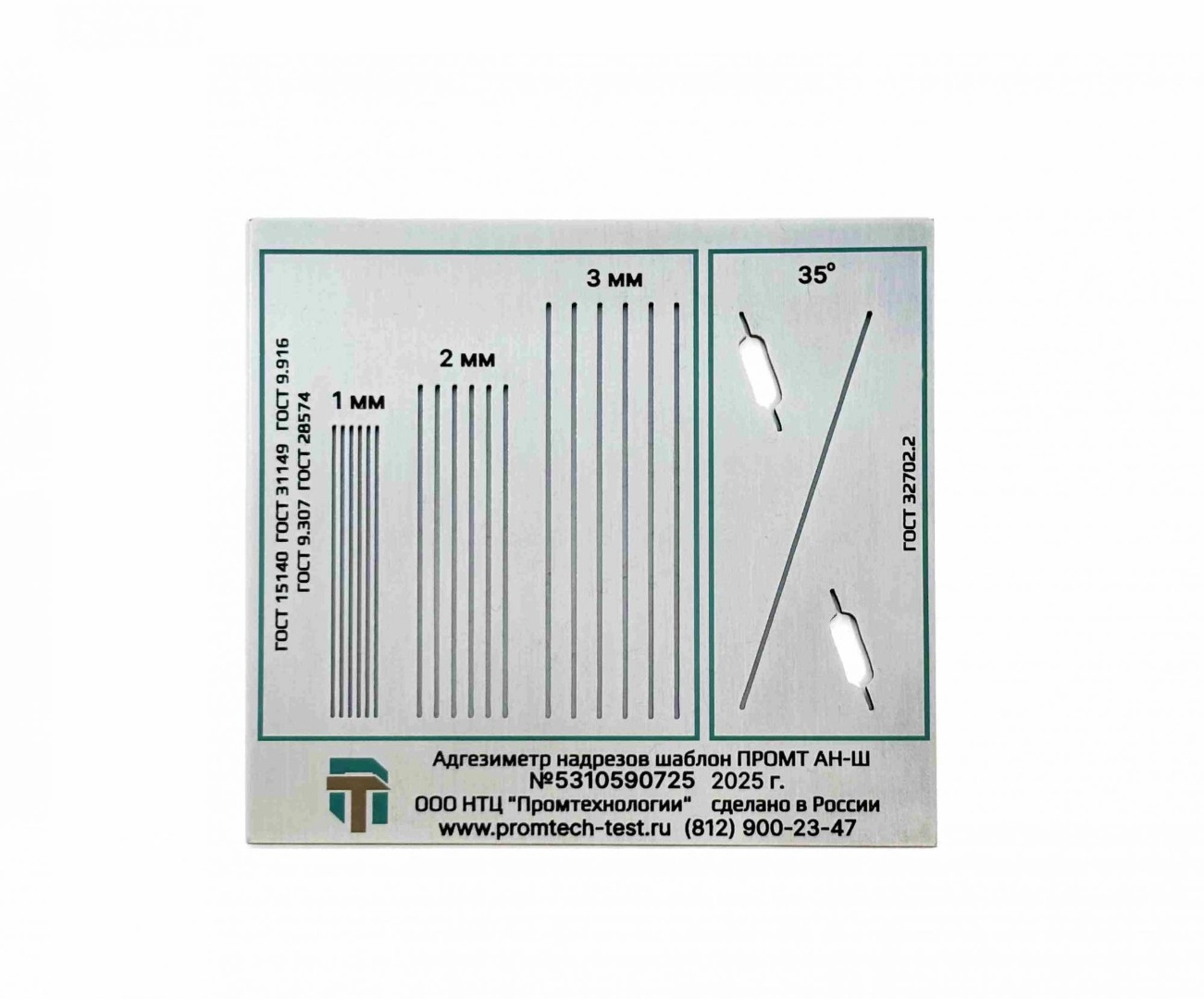

Адгезиметр надрезов шаблон ПРОМТ АН-Ш представляет из себя шаблон из нержавеющей стали, в котором изготовлены нормированные прорези:
1 – прорези с шагом 1 мм; 2 – прорези с шагом 2 мм; 3 – прорези с шагом 3 мм;
4 – основная прорезь Х-метода; 5 – ромбовидные окна.

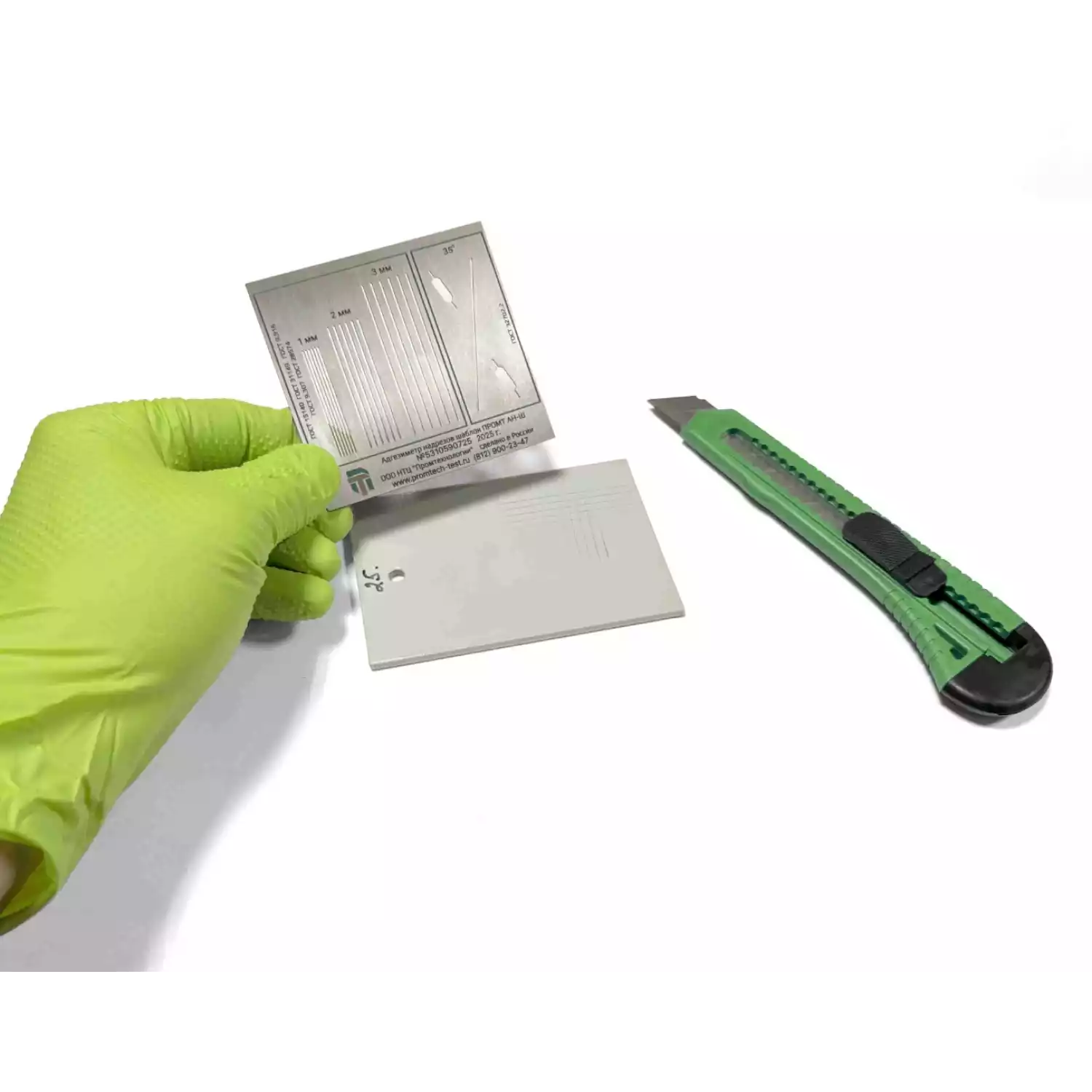

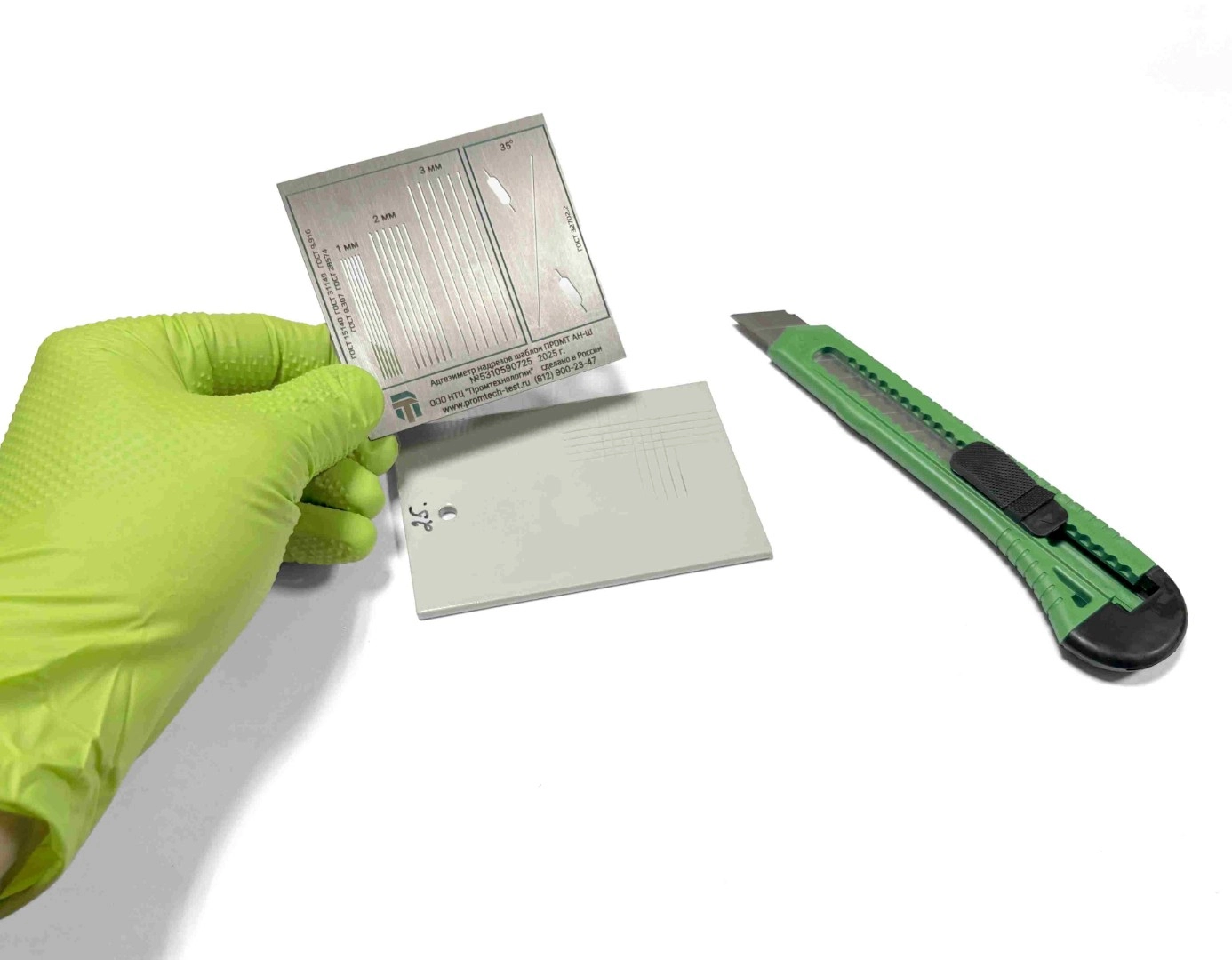

Адгезиметр укладывают на испытуемую поверхность, покрытие прорезают ножом до основания через параллельные прорези, делают режущим инструментом по прибору несколько параллельных надрезов (2 по ГОСТ 9.916-2023 или не менее 5 по ГОСТ 15140-78) до металла длиной не менее 20 мм на расстоянии 1, 2 или 3 мм друг от друга. После нанесения разрезов проводится визуальная оценка состояния покрытия по балльной системе (ГОСТ 15140-78) или по схеме «прошел/не прошел» (ГОСТ 9.916-2023).
|
Балл |
Описание поверхности лакокрасочного покрытия после нанесения надрезов и снятия липкой ленты |
Внешний вид покрытия |
|
1 |
Края надрезов гладкие. |
|
|
2 |
Незначительное отслаивание пленки по ширине полосы вдоль надрезов (не более 0,5 мм). |
|
|
3 |
Отслаивание покрытия полосами. |
|
Адгезиметр укладывается на испытуемую поверхность, делают режущим инструментом по прибору несколько (2 по ГОСТ 9.916-2023, 4-6 по ГОСТ 9.307-2021, 6 по ГОСТ 15140-78, ГОСТ 28574-2014, ISO 2409 и ISO 16276-2, 6-11 по ASTM D3359) параллельных надрезов до металла длиной не менее 20 мм на расстоянии 1, 2 или 3 мм друг от друга. Аналогичным образом делают надрезы в перпендикулярном направлении. В результате на покрытии образуется решетка из квадратов одинакового размера. Поверхность покрытия очищают мягкой кистью от отслоившихся кусочков. Для твердых и деревянных поверхностей дополнительно используют адгезивную (липкую) ленту. Затем проводят визуальную оценку состояния покрытия по балльной системе (4-х по ГОСТ 15140-78 и ГОСТ 28574-2014, 6-ти по ГОСТ 31149-2014, ISO 2409 и ISO 16276-2 или по 6-ти балльной в соответствии с ASTM D3359 метод В). ГОСТ 9.916-2023 и ГОСТ 9.307-2021 предусматривают для оценки адгезии схему «прошел/не прошел».
|
Балл |
Описание |
Внешний вид поверхности |
|
1 |
Края надрезов полностью гладкие, нет признаков отслаивания ни в одном квадрате решетки |
|
|
2 |
Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5% поверхности решетки |
|
|
3 |
Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35% поверхности решетки |
|
|
4 |
Полное отслаивание покрытия или частичное, превышающее 35% поверхности решетки |
|
|
Балл |
Описание |
Внешний вид поверхности |
|
0 |
Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился. |
|
|
1 |
Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки. |
|
|
2 |
Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки. |
|
|
3 |
Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки. |
|
|
4 |
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки. |
|
|
5 |
Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы |
|
|
Балл |
Описание |
Внешний вид поверхности надрезов с отслаиванием |
|
5B |
Края надрезов полностью гладкие, ни один из квадратов в решетке не отслоился. |
|
|
4В |
Отслоение мелких чешуек покрытия на пересечении надрезов. Площадь отслоений немного превышает 5 % площади решетки. |
|
|
3В |
Покрытие отслоилось вдоль краев и/или на пересечении надрезов. Площадь отслоений немного превышает 5 %, но не более 15 % площади решетки. |
|
|
2В |
Покрытие отслоилось частично или полностью на различных частях квадратов. Площадь отслоений превышает 15 %, но не более 35 % площади решетки. |
|
|
1В |
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью. Площадь отслоений превышает 35 %, но не более 65 % площади решетки. |
|
|
0В |
Любая степень отслаивания, которую нельзя классифицировать 4-ым баллом шкалы. |
|
Адгезиметр укладывается на испытуемую поверхность, покрытие прорезается ножом до основания, после чего адгезиметр поворачивается и выполняется второй надрез под 35 градусов к первому (выполняется Х-образный надрез), место разреза очищается помощью клейкой ленты-скотча. Адгезия оценивается визуально по бальной системе.
|
Классификация в баллах |
Описание |
Внешний вид поверхности надрезов с отслаиванием |
|
0 |
Отсутствие отслаивания или удаления покрытия |
|
|
1 |
Следы отслаивания или удаления покрытия вдоль надрезов или в местах их пересечения |
|
|
2 |
Выкрашивание покрытий вдоль любого из надрезов шириной до 1,5 мм |
|
|
3 |
Выкрашивание покрытия на большом количестве надрезов шириной до 3,0 мм |
|
|
4 |
Удаление покрытия с большей площади Х-образного надреза |
|
|
5 |
Удаление покрытия за пределами Х-образного надреза |
|
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

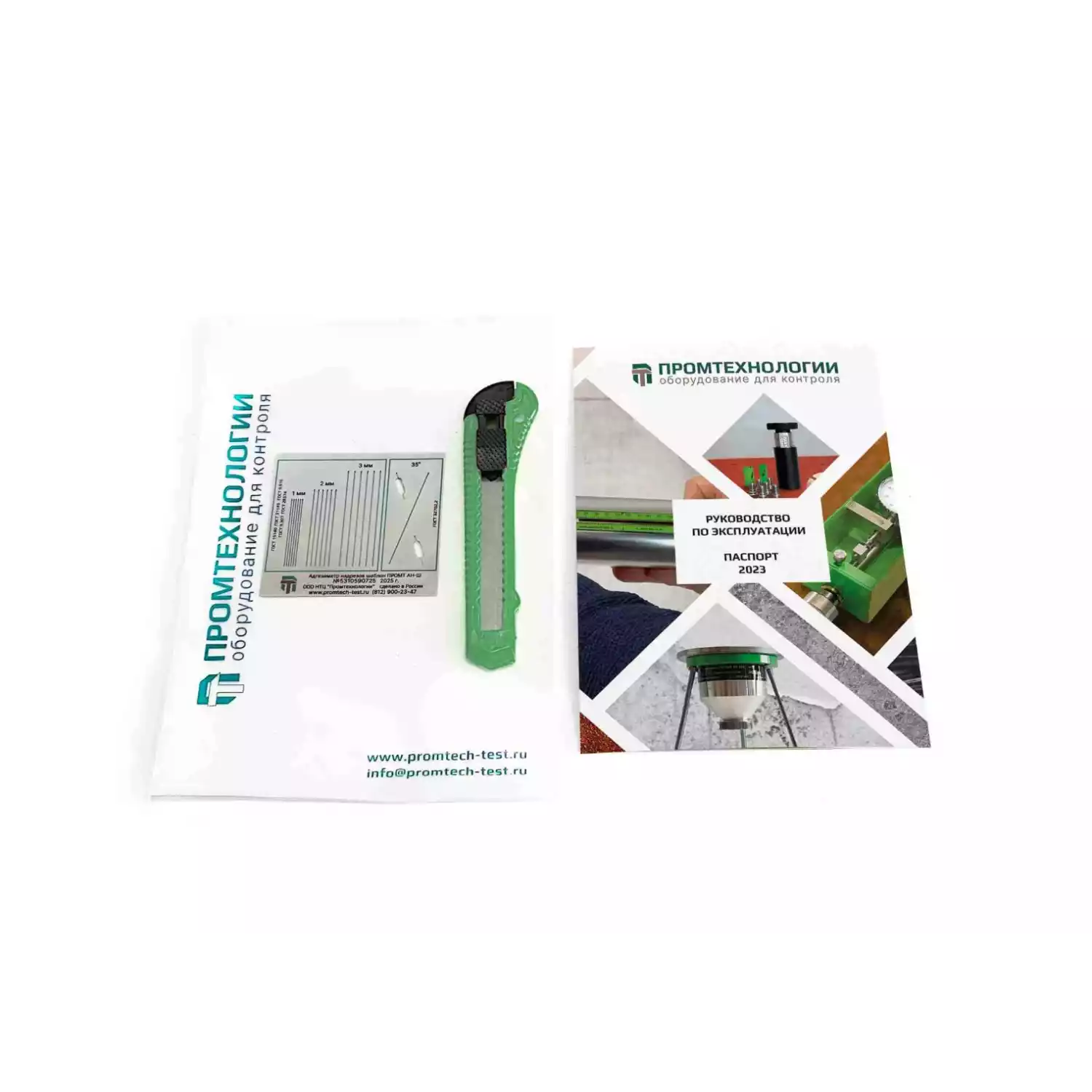

Вместе с продукцией вы получаете:
