Адгезиметр ОР

Тип оборудования: адгезиметр, измеритель адгезии

Производитель: Россия

Описание: Прибор измеряет усилия отрыва (адгезии) полимерных и клеевых, порошковых и жидких лакокрасочных покрытий

Гарантия: 12 месяцев

Назначение прибора:

предназначен для измерения адгезии покрытий методом прямого отрыва покрытия от основания, на которое оно нанесено.

Прибор измеряет усилия отрыва (адгезии) полимерных и клеевых, порошковых и жидких лакокрасочных покрытий в соответствии с ИСО 4624. Материалы лакокрасочные. Определение адгезии покрытий.

Прибор измеряет адгезию покрытий (лакокрасочных, порошковых, дорожной разметки, клеев, грунтовок, паркетных лаков; на металле, пластмассе, дереве, асфальте, бетоне и железобетоне, стеновых конструкциях) методом прямого отрыва от основания.

Конструкция:

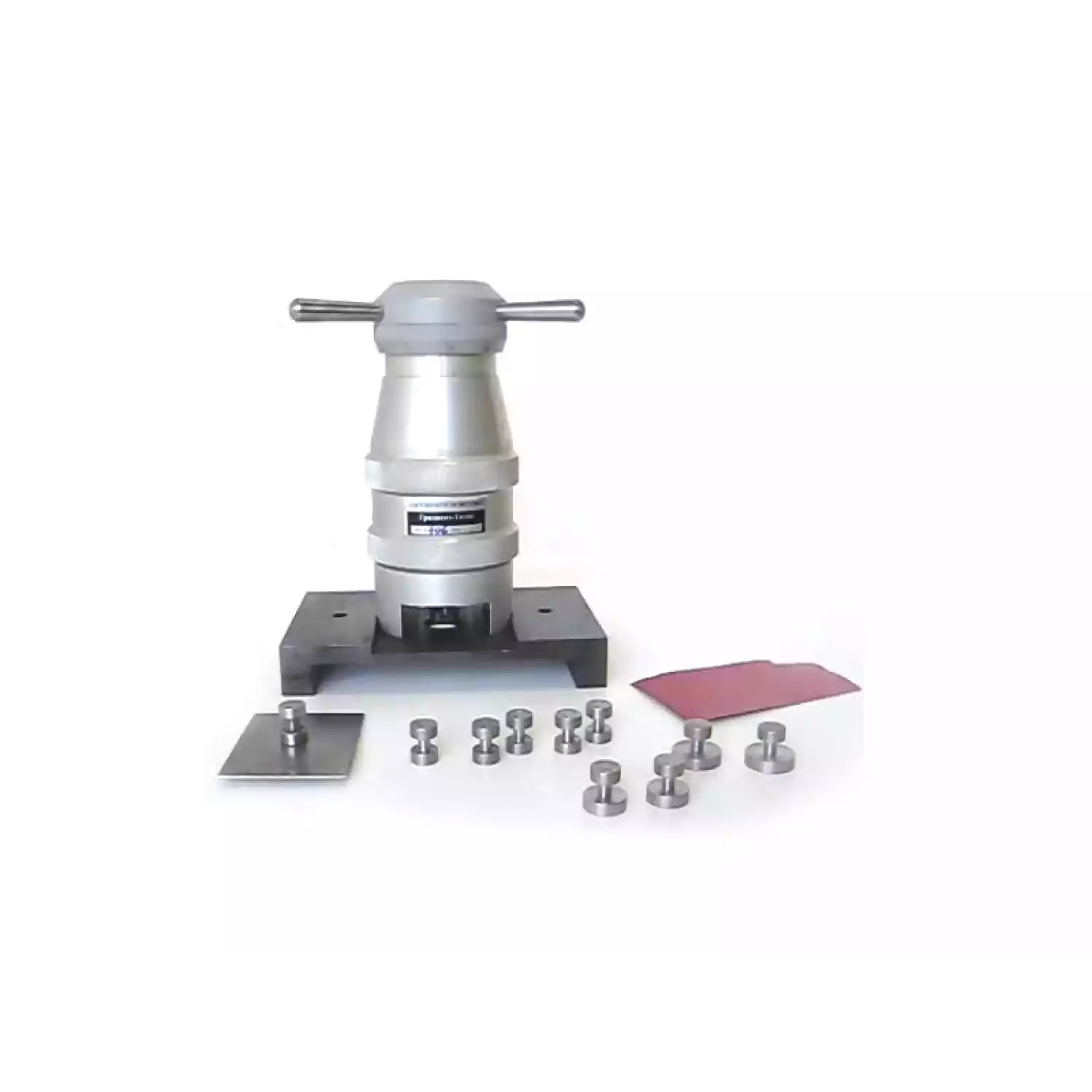

Прибор состоит из металлического корпуса с нанесенной на него вертикальной шкалой, поворотного разрывного механизма с тарированной пружиной и круговой шкалой, обоймы захватного механизма, испытательных цилиндров разного диаметра (грибков) и станины для испытаний.

Корпус прибора изготовлен из анодированного алюминия.

Тарированная пружина разрывного механизма изготовлены из специальной стали.

Станина изготовлена из черного металла.

Применение:

Прибор работает на принципе малогабаритной разрывной машины.

Клеят испытательный цилиндр к покрытию.

Поворачивают штурвал прибора по часовой стрелке до упора и полностью ослабляют тем самым пружину.

Устанавливают цилиндр, приклеенный к покрытию, в отверстие станины.

Устанавливают прибор на цилиндр и цилиндр вставляют в обойму разрывного механизма прибора.

Медленно поворачивают против часовой стрелки штурвал, пока исчезнет люфт и пружина установится во взведенное состояние.

Совмещают нулевую "0" риску круговой шкалы прибора с шагом 1 кг, пока она совпадет с вертикальной риской и нулем вертикальной шкалы прибора.

Плавно и со скоростью 1 кг за 10 секунд, равномерным, медленным вращением штурвала поворотного механизма взведения пружины и с шагом нанесенных вертикальных рисок на штурвале с круговой шкалой, взводят пружину прибора до отрыва покрытия от основания.

При этом риски на шкале прибора указывают усилие отрыва, приложенное к испытательному цилиндру.

Когда покрытие оторвется, фиксируют показание усилия отрыва по шкалам прибора.

Применение набора цилиндров разной площади позволяет получить разное усилие отрыва на квадратный миллиметр поверхности исследуемого покрытия.

Технические данные:

Диапазон измерения усилия отрыва, кг, 5 – 100.
Цена деления вертикальной шкалы отсчетного устройства, кг, 10.
Цена деления круговой шкалы отсчетного устройства, кг, 1.
Диаметр цилиндра №1, мм, 11,3 ±0,05.
Диаметр цилиндра №2, мм, 16,0 ±0,05 (или 20 мм).
Предел допускаемой абсолютной погрешности, кг, ±(1+0,01F), где F – измеряемая величина, кг.
Габаритные размеры прибора не более, мм, 180х180х240.
Масса прибора не более, кг, 3.
Средний срок службы – 3 года.
Прибор сохраняет свои параметры после воздействия факторов, характерных для транспортировки:
- Транспортной тряски в соответствии с ГОСТ 12997-84;
- Температуры окружающей среды от –50 °С до +50°С;
- Относительной влажности окружающего воздуха до 80% при температуре +20 °С.
Условия эксплуатации прибора:
- диапазон температуры окружающего воздуха, °С, от 18 до 22;
- диапазон относительной влажности воздуха, %, от 45 до 80;
- Диапазон атмосферного давления, кПа, от 84 до 106,7.
Условия хранения прибора соответствуют условиям 1 (Л) по ГОСТ 15150.
Состав изделия и комплектность поставки.

Комплектность поставки:

Прибор «Адгезиметр ОР» – 1 шт.
Станина для испытаний – 1 шт.
Комплект цилиндров (грибков с диаметром 11,3 мм или с диаметром 16,0 мм) – 1 шт.
Руководство по эксплуатации (с разделом 3 «Методика поверки) – 1 шт.
Паспорт – 1 шт.
