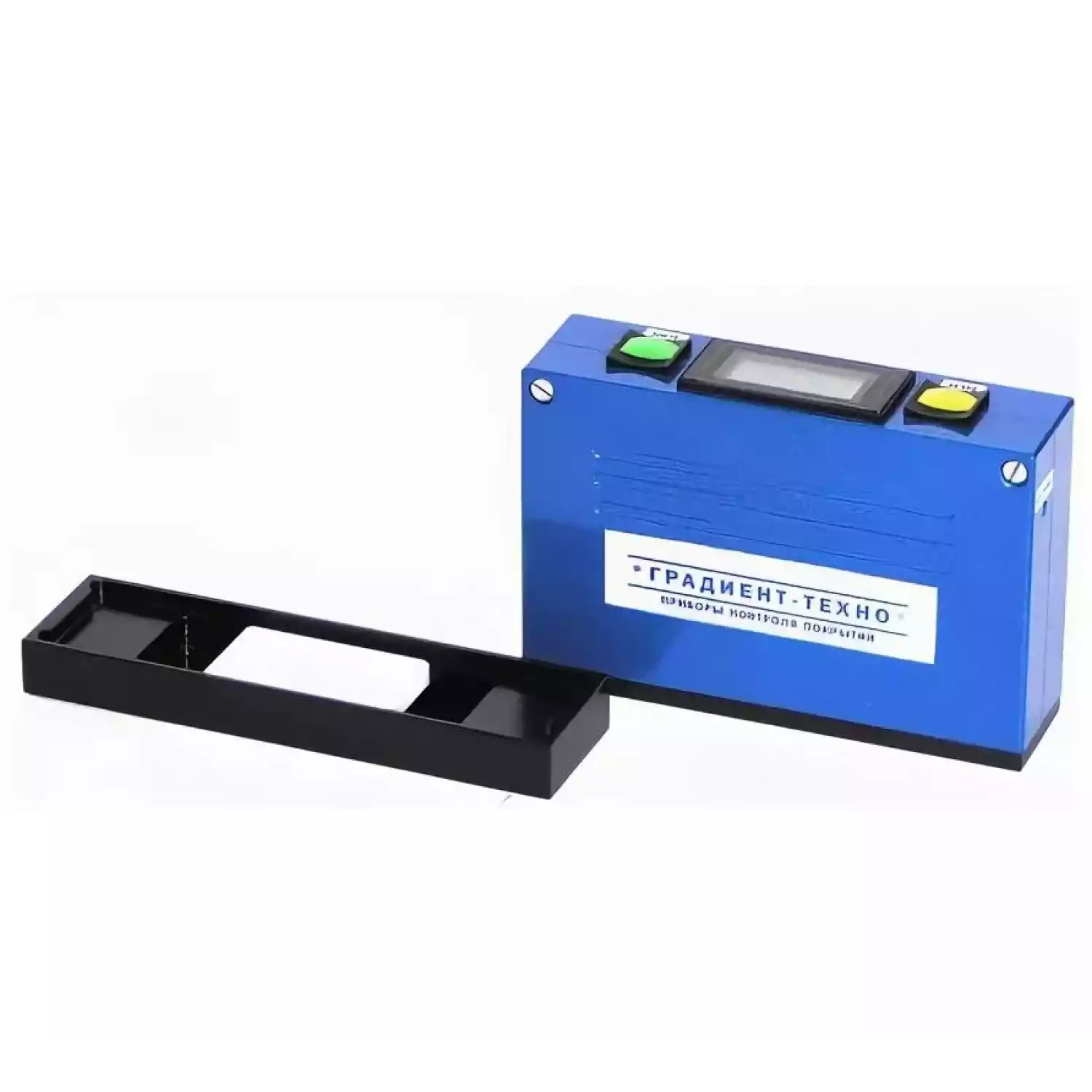

Прибор Яркость ИКЯФ5

Тип оборудования: Прибор Яркость ИКЯФ5

Производитель: Градиент-техно

Описание: Переносные, малогабаритный приборы для измерения фотоэлектрическим методом коэффициента яркости лакокрасочных покрытий, определение укрывистости покрытий по ГОСТ 8784-75

Гарантия: 12 месяцев

Назначение:

Прибор Яркость.

Измеритель БФ5 ИКЯФ5 - 45/0 (Модель Яркость) предназначен для измерения коэффициента яркости при угле освещения 45° и угле наблюдения 0° направленного светового потока поверхности лакокрасочных, эмалированных покрытий и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени яркости указанных покрытий и других поверхностей соответственно.

Измеритель яркости предназначен для применения во всех отраслях промышленности, где применяются или выпускаются изделия с лакокрасочным, эмалированным и другим покрытиями.

Прибор применяется для измерения коэффициента яркости лакокрасочных покрытий, дорожной разметки, бумаги, оттенков белых покрытий.

Применение:

• Настройка измерителя проверяется перед каждой серией измерений при помощи стандартного образца.
• После транспортировки или хранения при пониженных температурах прибор необходимо выдержать в течение не менее 4 часов при рабочей температуре.
• Прибор устанавливают на стандартный образец белой поверхности (белого цвета).
• Включают прибор, нажав кнопку "ВКЛ".
• После появления показаний на индикаторе нажимают кнопку "ИЗМ" и фиксируют показания коэффициента яркости, появившиеся на цифровом индикаторе.
• При необходимости регулируют показание до величины, указанной на стандартном образце или в сертификате поверки измерителя.
• Для этого вращением отвертки, вставленной в шлиц регулировочного винта резистора через отверстие "КАЛИБР" в правой стенке корпуса прибора, устанавливают величину с точностью ±0,2 ед.
• Контроль установленной величины производить нажатием кнопки "ИЗМ" на индикаторе прибора.
• Переносят измеритель на контролируемую поверхность.
• Нажимают кнопку "ИЗМ" и фиксируют показание, появившееся на цифровом индикаторе.
• Эта величина коэффициента яркости будет сохраняться до следующего нажатия кнопки "ИЗМ" или до выключения прибора.

Специальное применение.

• Для определения укрывистости лакокрасочных материалов инструментальным методом применяют прибор Яркость ИКЯФ5-45/0 по ГОСТ 8784.
• Прибор служит для измерения коэффициента контрастности покрытия определенной толщины, которое нанесено на белые и черные поля Шахматной доски.
• По коэффициенту укрывистости, плотности покрытия (ГОСТ 28513, ИСО 2811) и массовой доли летучих веществ (ГОСТ 17537, 787, 8130) определяют расход лакокрасочного покрытия.
• Так как прибор портативен, он легко переносится к месту контрольно-измерительных работ.
• Измеритель яркости предназначен для применения во всех отраслях промышленности, где применяются или выпускаются изделия с лакокрасочным, эмалированным и другим покрытиями.
• Прибор применяется для измерения коэффициента яркости полимерных покрытий, дорожной разметки, бумаги, оттенков белых покрытий, коэффициента яркости поверхностей различных материалов.

Конструкция:

Измеритель коэффициента яркости выполнен в виде моноблока, в корпусе которого расположены источник света на белом светодиоде с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки, аккумуляторная батарея.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 45° от нормали к измеряемой поверхности.

Узел фотоприемника прибора включает в себя фотодиод с большой фотоприемной площадью, ось которого также расположена перпендикулярно измеряемой поверхности.

Оба оптических элемента размещены и зафиксированы в едином корпусе в отверстиях в соответствии с заданными углами. Два этих отверстия имеют единое выходное окно на нижней рабочей поверхности прибора, которая устанавливается на измеряемую поверхность.

На верхней плоскости прибора размещен цифровой индикатор, кнопки включения («ВКЛ») и измерения («ИЗМ»).

На одной боковой поверхности измерителя расположено отверстие с шлицевым выводом резистора регулировки яркости при калибровке измерителя, на противоположной боковой поверхности расположено гнездо для подключения зарядного устройства.

Зарядное устройство измерителя состоит из трансформатора, выпрямителя, стабилизатора и светодиода контроля наличия зарядного тока.

В приборе для увеличения количества измерений до новой зарядки аккумулятора используется импульсное питание источника света.

Технические характеристики:

• Диапазон измерения коэффициента яркости поверхности покрытий в видимой области спектра, который служит показателем степени яркости (при углах освещения 45° и наблюдения 0° направленного светового потока), относительных единиц, 0 - 100.
• Основная абсолютная погрешность измерения яркости, относительных единиц, ±2.
• Коэффициент яркости рабочего стандартного образца белой поверхности при геометрии освещения 45° и наблюдения 0° составляет 90 ±10 относительных единиц яркости и указан в сертификате калибровки измерителя.
• Питание измерителя осуществляется от встроенного аккумулятора, напряжения 9 В, зарядка которого осуществляется с помощью зарядного устройства, входящего в комплект измерителя, от сети переменного тока напряжением 220 В, 50 Гц.
• Средний срок службы до среднего ремонта, лет, не менее, 5.
• Назначенный ресурс до среднего ремонта, часов, не менее, 2000.
• Габаритные размеры, мм, 120х31х82.
• Масса прибора, кг, 0,35.
• Габаритные размеры зарядного устройства, мм, 75х45х75.
• Масса зарядного устройства, кг, 0,3.

Комплект поставки:

• Прибор - 1 шт.
• Стандартный образец белой поверхности - 1 шт.
• Зарядное устройство - 1 шт.
• Отвертка часовая - 1 шт.
• Руководство по эксплуатации - 1 экз.
• Паспорт - 1 экз.
