Спектроколориметр ТКА - ВД /01
Артикул: 2370

Спектроколориметр ТКА - ВД /01

Артикул: 2370
Спектроколориметр ТКА - ВД /01 предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.
Подробнее
Под заказ
Срок поставки от 7 дней
144 000 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Спектроколориметр ТКА - ВД /01 предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г. в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Измерения в режиме ЯРКОСТИ:

  • Плазменные панели ЖК-дисплеи
  • Киноэкраны
  • Уличные экраны
  • Потолочные светильники с рассеивателем
  • Аварийное освещение
  • Светофоры
  • Экраны видеопроекторов

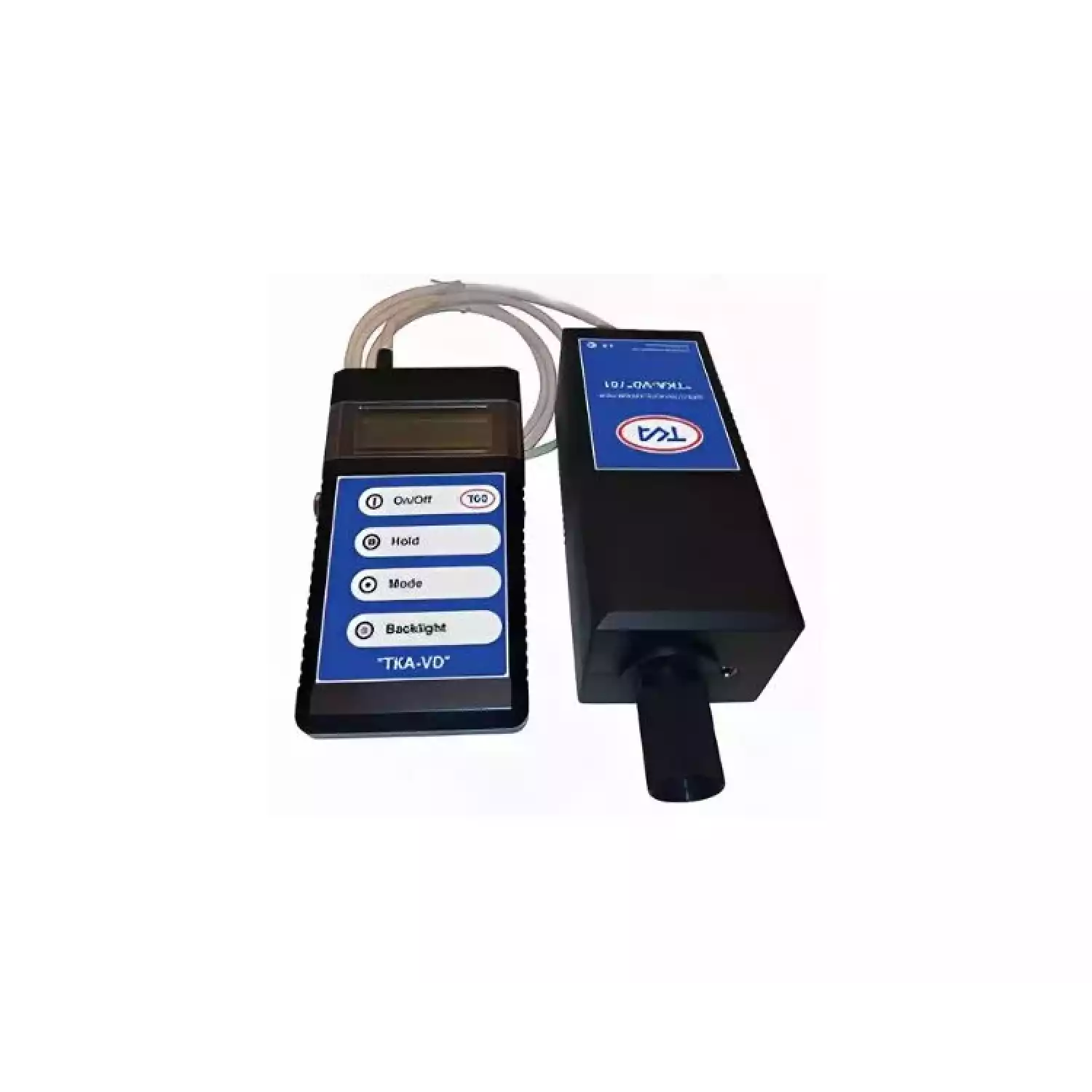

Прибор состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только самосветящихся и несамосветящихся поверхностей накладным способом и киноэкранов в режиме яркости.

Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Отличительные особенности спектроколориметра:

  • Компактность и удобство в эксплуатации
  • Вывод информации на встроенный ЖКИ
  • Прямых отечественных аналогов нет
  • Определения значений в режиме реального времени
  • Собственная программа для связи с ПК
  • Малое энергопотребление
  • Простота и удобство в эксплуатации
  • Фотометрическая гайка под штатив

Технические характеристики спектроколориметра ТКА - ВД /01:

Тип

Прямой метод измерения

Приёмник Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов

Оптический диапазон

390÷760 нм

Количество точек опроса

61

Поле зрения блока
Диапазоны измерения:

- коррелированной цветовой температуры

1600 ÷ 16 000 К

- координат цветности

x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834

u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595

Пределы рабочей яркости 10 ÷ 20 000 кд/м²

Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более:

- тепловых источников

±0,005

- др. источников со сплошным спектром излучения

±0,02

Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более
5,0 %

Диапазон измерения коррелированной цветовой температуры, К

Абсолютная погрешность для

тепловых источников, К, не более

Абсолютная погрешность для др. источников, К, не более

1600-2300

±10

±50

2300-3300

±20

±100

3300-5100

±50

±200

5100-7200

±100

±500

7200-11000

±200

±1000

11000-16000

±500

±1500

Габаритные размеры прибора (не более)
Дисплей двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Измерительный блок (не более) 165х85х35 мм
Фотометрическая головка (не более) 240х70х70 мм
Масса прибора (не более) (без штатива) 1,5 кг
Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи «Крона» 8,4 В



ПО Спектрофотометр:

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных).

ПО предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию). Данные передаются только с прибора на компьютер.

В комплект поставки входит кабель связи с ПК (USB кабель типа A-B).

Системные требования:

  • IBM-совместимый компьютер
  • Операционная система Win98/XP/NT/XP/Vista/Seven
  • Свободный USB-порт (виртуальный СОМ порт)

Возможности программы:

  • Чтение и отображение значений измеряемых параметров в реальном времени
  • Экспорт данных в MS Excel и файлы TXT, BMP
  • Расчет дополнительных величин; автосканирование подключения прибора к ПК
  • Контроль ошибок получения данных

Нормативные документы:

  • ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска
  • ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний
  • СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение

Прибор имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).

Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":

1 Отображение яркости L, кд/м2 и координат цветности (x, y) в системе МКО 31
2 Отображение яркости L, кд/м2 и координат цветности (u', v') в системе МКО 76
3 Отображение координат цвета X, Y, Z
4 Отображение коррелированной цветовой температуры Тц, К



Комплект поставки:

  • Спектроколориметр «ТКА-ВД»/01 NiMH аккумуляторная батарея (типоразмер «Крона», 6F22)
  • Блок питания AC-220-Si для зарядки аккумуляторной батареи
  • Кабель связи с ПК (USB A-B)
  • Диск с ПО
  • Руководство по эксплуатации
  • Паспорт
  • Сумка для прибора
  • Транспортная тара
