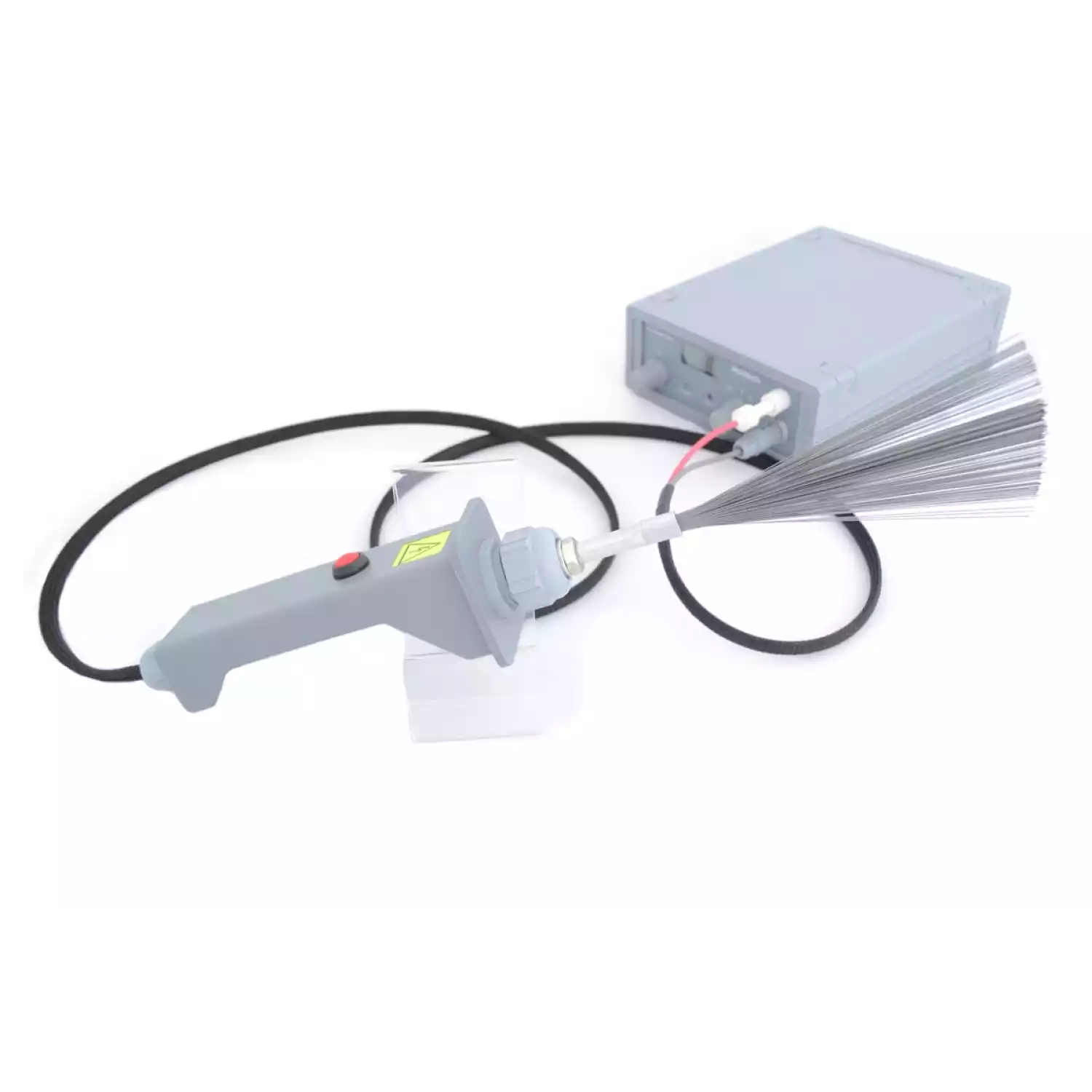

Электроискровой дефектоскоп Holitech

Тип оборудования: Дефектоскоп электроискровой

Производитель: Paint Test Equipment, Англия

Модель: Holitech

Описание: Прибор для контроля целостности и толщины диэлектрических защитных покрытий

Гарантия на электроискровой дефектоскоп Holitech: 12 месяцев

Назначение прибора:

Электроискровой дефектоскоп Holitech - дефектоскоп покрытий используется для контроля целостности и толщины диэлектрических защитных покрытий на токопроводящих основах и выявления точечных дефектов и пропусков, например:

Битумных или эпоксидных покрытий на бетоне (резервуаров, хранилищ)
Стеклообразных/эмалевых покрытий и красок на стальных основах (хим. реакторов, емкостей, баков)
Изоляционных покрытий на металлических и бетонных нефте-, газо-, водопроводах
Гибких мембранных покрытий на бетонных настилах мостов.

Принцип действия дефектоскопа:

Зонд, на который подано высокое напряжение, проводят по поверхности покрытия. В случае присутствия точечного дефекта или, если толщина покрытия меньше рекомендуемой, происходит короткое замыкание, о чем свидетельствует звуковой и визуальный сигнал на приборе и держателе датчика. При этом повреждение покрытия не происходит благодаря низкой допустимой токовой нагрузке. Чувствительность прибора можно регулировать таким образом, чтобы он игнорировал блуждающие токи и определял только точечные дефекты и пропуски.

Особенности электроискрового дефектоскопа Holitech:

Прибор прост в использовании
Цифровой ЖК-индикатор
Настройка чувствительности
Благодаря уникальному методу работы прибор сводит к минимуму опасность дополнительного разрушения покрытия.
Детектор поставляется в виде комплекта и позволяет незамедлительно приступить к испытанию.
Внешний аккумуляторный источник питания помогает увеличить время контроля испытаний и крепится зажимом на переносной сумке.

Holitech – это прибор постоянного тока для испытания краски на пробой, который обнаруживает и испытывает дефекты, кратеры и пузырьки в изоляционных покрытиях на проводящих подложках. Если покрытия должны обеспечивать эффективную защиту от коррозии, необходимо как можно раньше выявить кратеры и пузырьки, которые могут привести к коррозии, по возможности, сразу же после нанесения покрытия.

Использование прибора выполняется путем подачи испытательного напряжения на покрытие при перемещении щеточного электрода по поверхности; при попадании на пору или пузырек через покрытие проходит искра, загорается красный индикатор и звучит звуковой сигнал. Обнаруженный дефект можно пометить для последующего ремонта и продолжить испытания оставшейся поверхности.

Holitech – это компактный и легкий искровой дефектоскоп, который можно повесить на шею за шнурок из комплекта поставки.

Испытательное напряжение имеет высокое сопротивление, что позволяет выполнять безопасные испытание, и оно также не повреждает покрытие и не оставляет на нем ожогов.

Можно выполнять испытания покрытий, нанесенных на бетонные и железные подложки.

Технические характеристики прибора Holitech:

Диапазон	Примерная макс. толщина	Разрешение	Точность
0,5 – 6 кВ	1500 мкм (60 мил)	0,01 кВ	±1%
1–20kV	5000 мкм (200 мил)	0,1 кВ	±1%
1–30kV	7500 мкм (300 мил)	0,1 кВ	±1%

Комплект поставки:

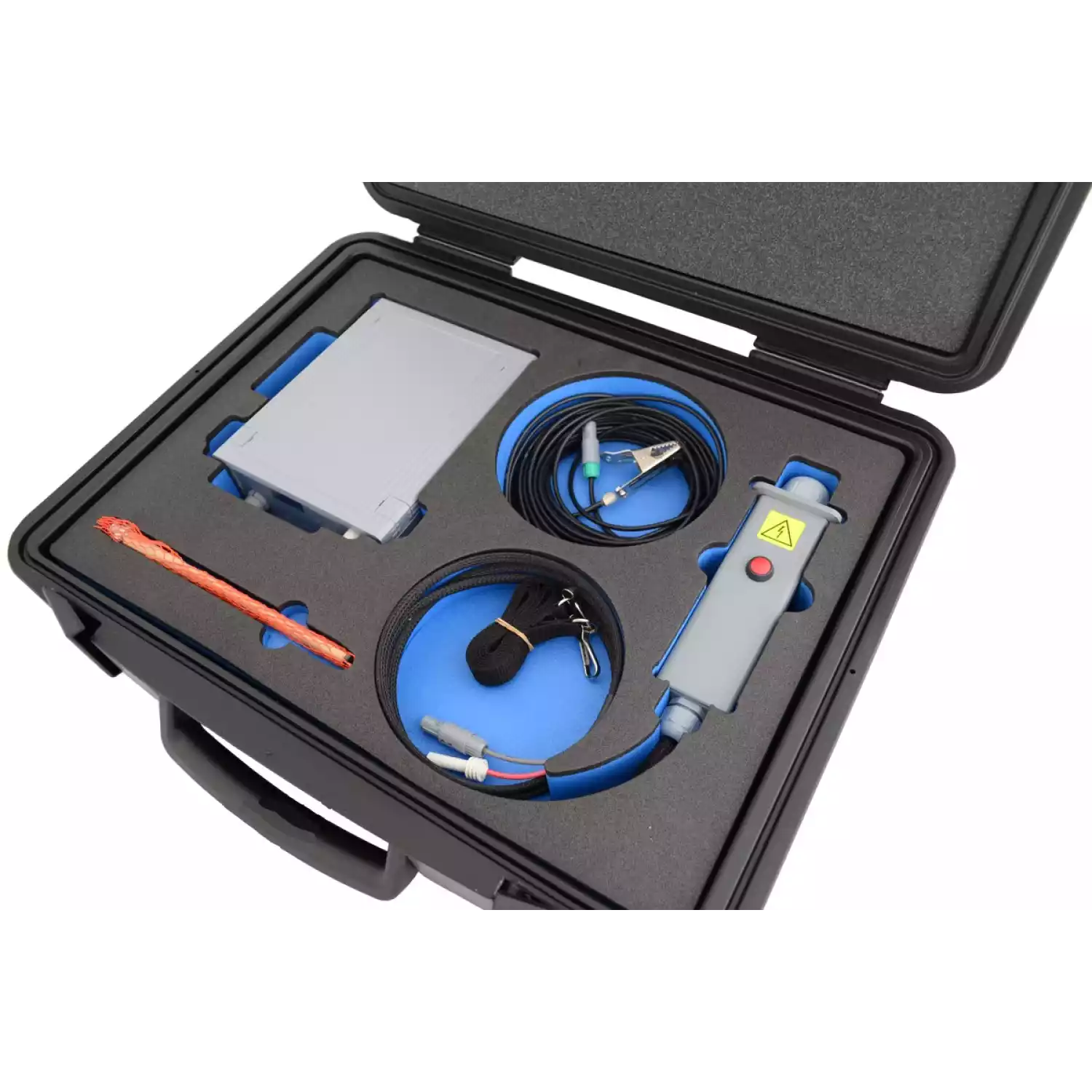

Дефектоскоп Holitech в промышленном футляре для переноски, заполненном поролоном, с высоковольтным датчиком, щеткой для очистки, заземляющим кабелем и шнурком на шею.

Принадлежности Holitech
Изделие	Размер Метрич	Размер Импер.	Размер удлинителя	Информация
Удлинитель	500 мм	20”	200 мм / 8”	Для удлинения электродов при больших расстояниях.
Удлинитель	1000 мм	40”		Для удлинения электродов при больших расстояниях.

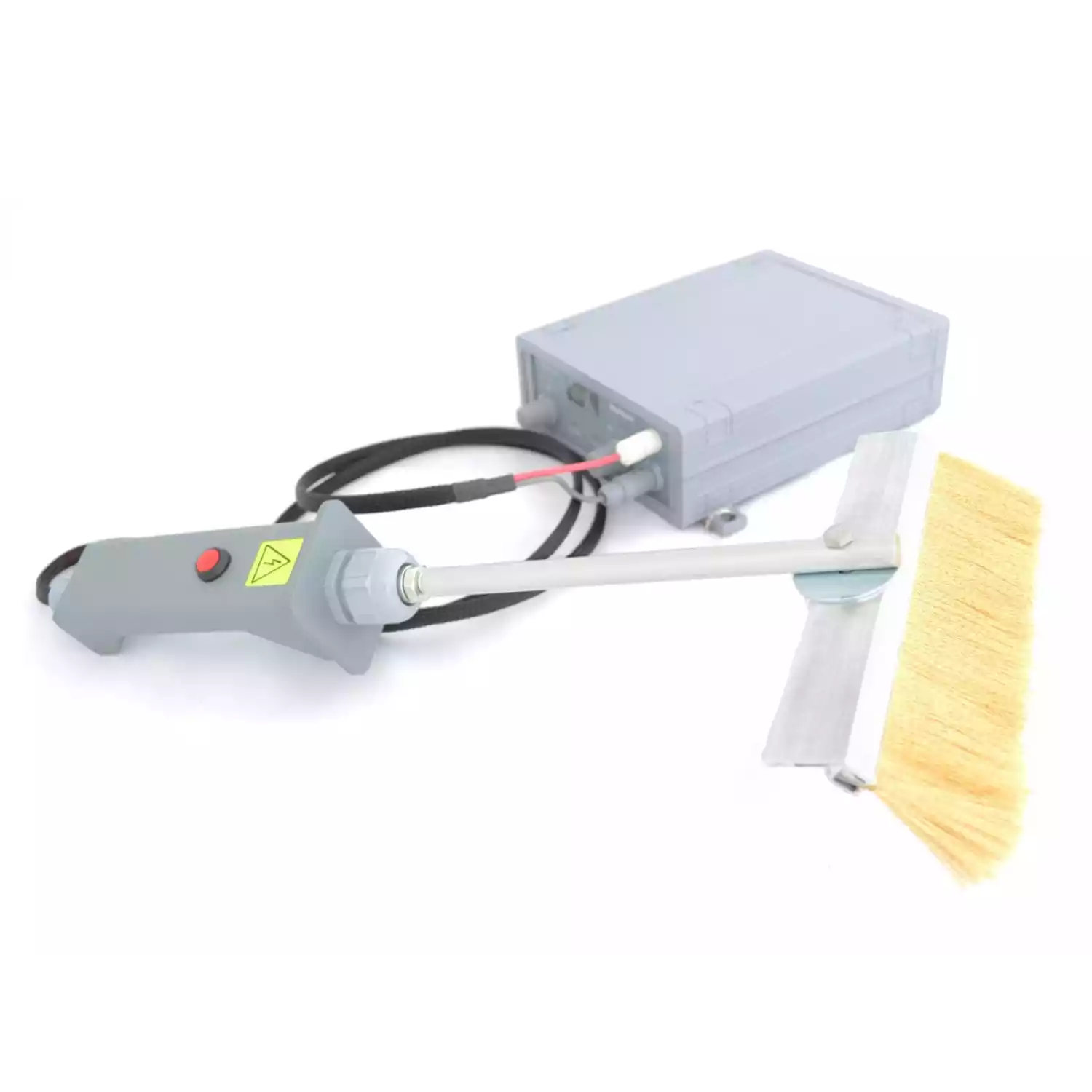

Широкая щетка, угол 45°	200 мм	8”		Щетки с латунным заполнителем для испытания покрытий на больших плоских участках.
Широкая щетка, угол 45°	500 мм	20”	200 мм / 8”
Проводящая резина 180°	200 мм	8”	200 мм / 8”	Проводящие резиновые электроды для испытания покрытий на больших плоских участках.
Проводящая резина 180°	450 мм	18”	200 мм / 8”
Прямоугольная проводящая резина	200 мм	8”	200 мм / 8”
Прямоугольная проводящая резина	450 мм	18”	200 мм / 8”

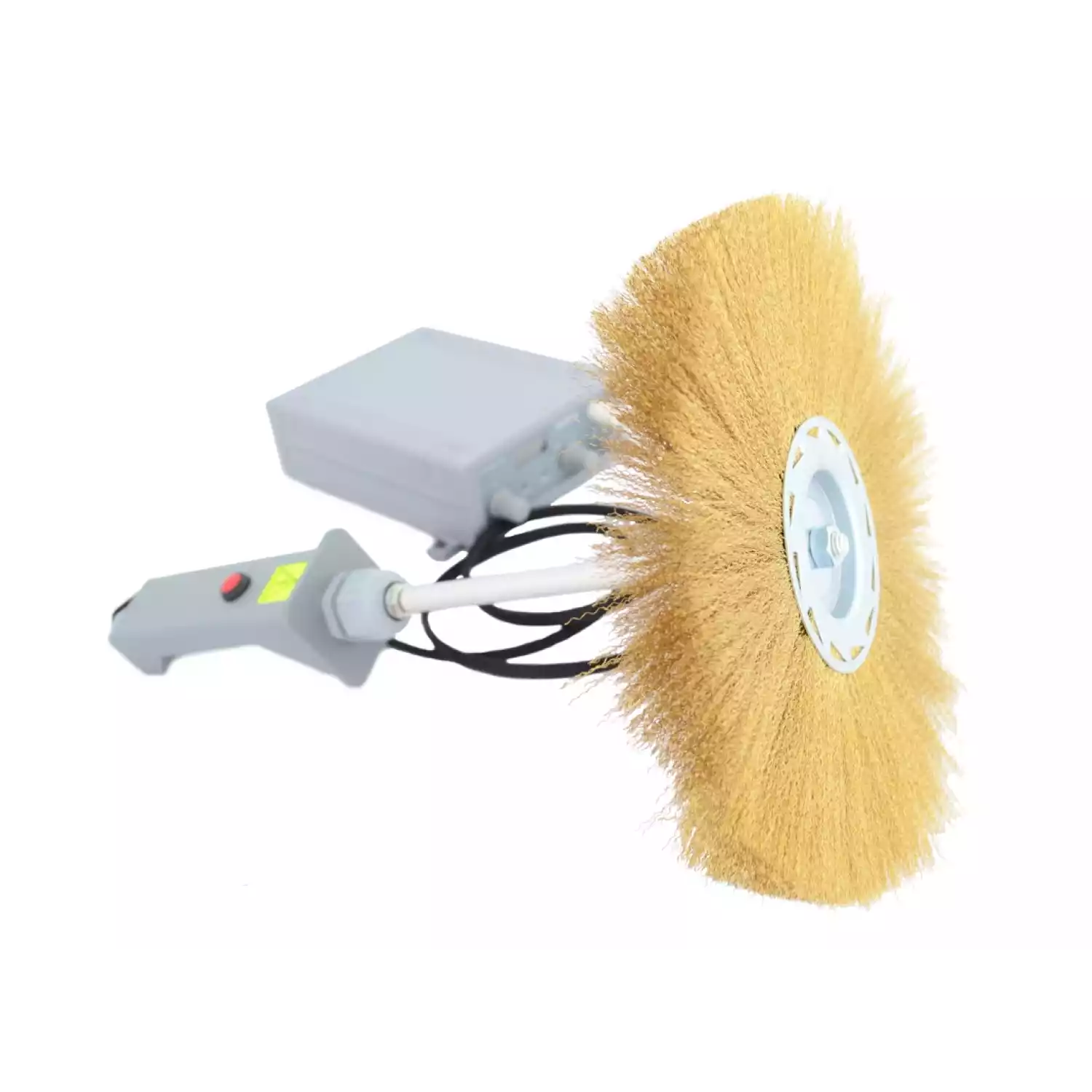

Круглая щетка в сборе	51 мм	2”	200 мм / 8”	Круглые щетки с латунным наполнителем для испытания покрытий на внутренних диаметрах труб. Все щетки поставляются с коннектором в сборе.
Круглая щетка в сборе	76 мм	3”	200 мм / 8”
Круглая щетка в сборе	102 мм	4”	200 мм / 8”
Круглая щетка в сборе	152 мм	6”	200 мм / 8”
Круглая щетка в сборе	203 мм	8”	200 мм / 8”
Круглая щетка в сборе	254 мм	10”	200 мм / 8”
Круглая щетка в сборе	305 мм	12”	200 мм / 8”
Роликовая пружина	102 мм	4”		Роликовая пружина из фосфористой бронзы 3/4" для испытания покрытий на внешних диаметрах труб. Для всех роликовых пружин требуется коннектор для роликовых пружин RSA490. Один узел можно использовать для нескольких пружин. Пружинный толкатель RSA491 Узел подходит для более крупных роликовых пружин, чтобы облегчить ход пружины вдоль трубы.
Роликовая пружина	152 мм	6”
Роликовая пружина	203 мм	8”
Роликовая пружина	254 мм	10”
Роликовая пружина	305 мм	12”
Роликовая пружина	356 мм	14”
Роликовая пружина	406 мм	16”
Роликовая пружина	457 мм	18”
Роликовая пружина	508 мм	20”
Роликовая пружина	610 мм	24”
Роликовая пружина	762 мм	30”
Роликовая пружина	914 мм	36”
Роликовая пружина	1067 мм	42”
Роликовая пружина	1220 мм	48”
Коннектор для роликовых пружин			200 мм / 8”
Толкатель роликовых пружин			200 мм / 8”
Кабель заземления	10 м			Кабель заземления для больших участков.
Запасной датчик щетки	150 мм	6”

Соответствует международным стандартам
ISO 2746	NACE RP 0274
BS 1344-11	NACE RP 0188
ASTM G 6	JIS G3491
ASTM G 62	JIS G3492
ASTM D4787	AS 3894.1
ASTM D5162	EN14430
NACE RP 04901	ANSI/AWWA C 213

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
