Тип оборудования: толщиномер покрытий
Производитель толщиномеров: Automation Dr.Nix GmbH & Co. KG, Германия
Серия: QuaNix Car check system

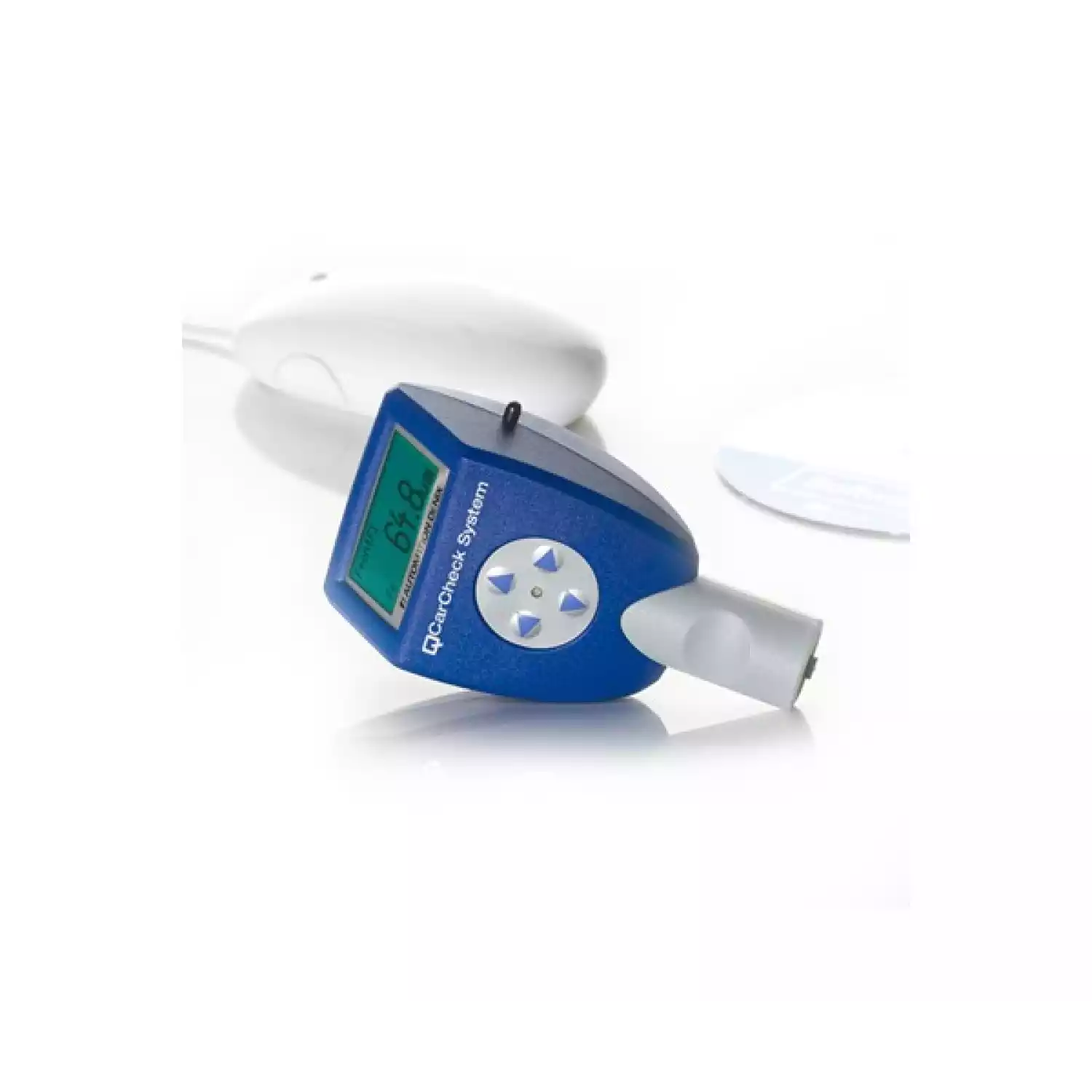

Модель: QuaNix 8500 Premium
Описание: прибор для измерения толщины покрытий на магнитной и немагнитной подложке
Гарантия на толщиномер QuaNix 8500 Premium: 12 месяцев.
Толщиномер QuaNix 8500 зарегистрирован в Государственном реестре средств измерений под №39371-08 от 24.12.08г. и допущен к применению в РФ.
Car check system (толщиномер 8500 Premium) предназначен для измерений толщины любых неферромагнитных покрытий (лак, краска, хром, медь, цинк), нанесенных на основания из ферромагнитных металлов (Fe) - железо, сталь и токонепроводящих покрытий нанесенных на основания неферромагнитных металлов (NFe) - алюминий, медь, латунь.
В основу работы толщиномера положен электромагнитный и вихретоковый принципы неразрушающего контроля. Электромагнитный принцип применяется для ферромагнитных материалов оснований, а вихретоковый - для неферромагнитных.
Для обеспечения постоянства расстояния между тест-наконечником и основным металлом контролируемого изделия на конце тест-наконечника установлена рубиновая полусфера.
| Стандарты: | |
| ASTM | B 499, D1400 |
| BS | 5411 (3, 11), 3900 (c.5) |
| DIN | 50981, 50984 |
| EN ISO | 2178 |
| DIN EN ISO | 2808 |
Сегодня толщиномеры покрытий требуют все больше опций в связи с постоянно возрастающим количеством контролируемых параметров и соответственно возросшим количеством измерений. В результате увеличивается количество кнопок управления, а меню приборов становится все более сложным.
Новый прибор неразрушающего контроля толщины покрытий QuaNix 8500 разработан для определения толщины широкого спектра покрытий. Меню прибора разработано удобным для постоянного использования, как в мобильном телефоне.
В меню предусмотрен выбор языка (в т.ч. русского) или язык можно ввести в память прибора самостоятельно через ПК, благодаря программному обеспечения QuaNix Software.
Стандартный интерфейс расположенный в корпусе прибора позволяет использовать различные типы полностью цифровых тест-наконечников (Fe, NFe, Fe/NFe), подключая их непосредственно в корпус прибора или через специальный кабель-адаптор (аналогично модели QuaNix 7500).
Все тест-наконечники поставляются откалиброванными, однако, одна из модификаций прибора QuaNix 8500, позволяет пользователю самостоятельно ввести в память до 100 калибровок тест-наконечника. Данная опция используется, если требуется определить толщину покрытия с большей точностью (меньшей погрешностью), чем позволяет измерить откалиброванный на заводе-изготовителе тест-наконечник, или материал покрытия имеет характерные особенности, или геометрия поверхности отличается от нормальной. Соответственно пользователь может провести калибровку самостоятельно по1 или 2 точкам.
Все возможные установки (тип тест-наконечника, название ячеек памяти, индивидуальные калибровки) можно задать непосредственно в меню прибора, или изменить их в программном обеспечении и ввести в память прибора через беспроводной интерфейс.
Программное обеспечение самостоятельно распознает все активные тест-наконечники (при использовании нескольких QuaNix 8500) действующие в диапазоне беспроводного интерфейса. Показания выводятся на монитор ПК для каждого тест-наконечника индивидуально.
С помощью программного обеспечения все результаты измерений сводятся в таблицу Excel, также могут использоваться и другие приложения MS-Office. Для каждой ячейки памяти создается отдельная таблица, где происходит анализ данных. Здесь данные можно обработать и запротоколировать.
Толщиномер Car check system обладает следующими особенностями:
Для измерения толщины покрытий на изделиях с малой площадью поверхности разработан тест-наконечник MI Fe 500 мкм.
|
Тест-наконечник MI Fe 500 мкм |
|
| Вид материала основания | Fe |
| Диапазон измерений толщины покрытия | 0÷500 мкм |
| Разрешение | 0,1 мкм |
| Пределы допускаемой основной абсолютной погрешности | ± (0,1 + 0,8% от измеренного значения), |
| Минимальная площадка измеряемой поверхности, диаметр | 7 мм |
| Минимальный радиус кривизны измеряемой поверхности, мм | |
| для выпуклой | 5 мм |
| для вогнутой | 4 мм |
| Минимальная толщина подложки | 0,4 мм |
| Габаритные размеры (длина х ширина х высота) | 120х12х12 мм |
| Масса | ~ 95 г. |
Технические данные толщиномера:
|
Толщиномер QuaNix 8500 |
|
| Вид материала основания | Fe/NFe |
| Диапазон измерений толщины покрытия | В зависимости от применяемого тест-наконечника 0 ÷ 2000 мкм или 0 ÷ 5000 мкм |
| Разрешение | 0,1 мкм в диапазоне 0÷99,9 мкм 1 мкм в диапазоне 100÷999 мкм 0,01 мм в диапазоне ≥1мм |
| Пределы допускаемой основной абсолютной погрешности толщиномеров, мкм (Х - показание толщиномера) |
В диапазоне 0÷2000 мкм: ± (1 + 0,02 Х), в диапазоне 2000÷5000 мкм: ± 0,035Х |
| Минимальная площадка измеряемой поверхности, мм | 20х20 мм |
| для выпуклой | 5 |
| для вогнутой | 30 |
| Минимальная толщина подложки, мм | 0,2 (для Fe) 0,05 (для NFe) |
| Питание от щелочной батарейки напряжением, В | 2х1,5 |
| Диапазон рабочих температур, ºС | 0 ÷ +50 |
| Габаритные размеры (длина х ширина х высота), мм | 124 х 67 х 33 |
| Масса, г | 120 (с батарейками и тест-наконечником) |
Структура меню:
| Модификация прибора QuaNix |
Толщиномер QuaNix 8500 Basic |
Толщиномер QuaNix 8500 Premium Car check system |
||
| Car check system Car check system Функции измерения |
Вид материала основания | Fe/NFe - Fe - NFe Комбинированные измерения |
♦ - | ♦ ♦ |
| Тип измерений | Одиночное Непрерывное |
♦ - | ♦ ♦ | |
| Верхний/нижний предел Усреднение |
♦ - | ♦ ♦ | ||
| Структура памяти * (макс. 2000 измерений в 1 ячейке) |
Количество замеров | До 100 | Более 13000* | |
| Количество ячеек памяти | 1 | 999 | ||
| Имя ячейки - Инфо - Верхний/нижний предел | - | ♦ | ||
| Статистика измерений | Среднее значение/ Стандартное отклонение/ Макс./ Мин. - для каждой ячейки памяти | ♦ | ♦ | |
| Калибровка | Количество пользовательских калибровок (одна/две точки) | 1 | 100 | |
| Установка нуля | - | ♦ | ||
| Установки | Дисплей | мкм/mils | ♦ | ♦ |
| Разрешение грубое/нормальное/хорошее | - | ♦ | ||
| Подсветка: Авто/Выкл | ♦ | ♦ | ||
| Ориентация дисплея: нормальная/перевернутая | ♦ | ♦ | ||
| Беспроводной интерфейс | Вкл/Выкл | ♦ | ♦ | |
| Дисплей система информации | ♦ | ♦ | ||
| Выбор языка | До 3 | ♦ | ♦ | |
| Звуковой сигнал | Вкл/Выкл | ♦ | ♦ | |
| Дата/время | - | ♦ | ||
*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
