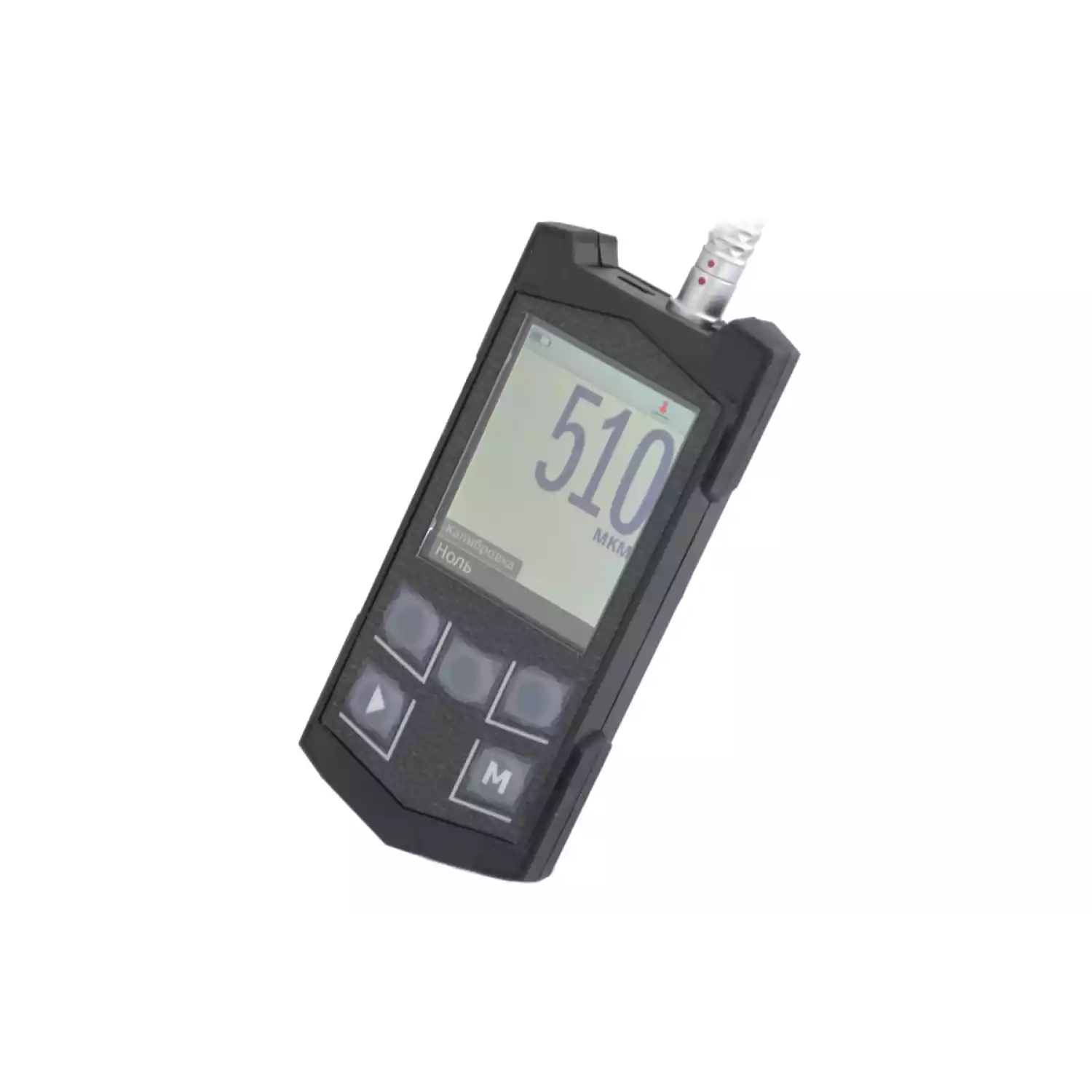

Электромагнитный толщиномер гальванических покрытий Константа К6Г

Тип оборудования: толщиномер гальванических покрытий

Производитель толщиномеров: Россия

Серия: Константа К6

Модель: Константа К6Г

Описание: Многофункциональный прибор для измерения толщины гальванических покрытий на черных и цветных металлах

Сертификаты на толщиномер покрытий Константа К6:

Сертификат об утверждении типа средств измерений Российской Федерации. Толщиномер гальванических покрытий Константа К6 Г внесен в Государственный реестр средств измерений РФ.

Краткое описание толщиномера гальванических покрытий Константа-К6Г:

Специализированный многофункциональный электромагнитный прибор для измерения толщины широкой номенклатуры гальванических покрытий в условиях производства. Новые цифровые методы получения измерительной информации, расширенная клавиатура и дружественный интерфейс сделают Вашу работу с прибором эффективной при обеспечении высокой достоверности результатов.

Назначение толщиномера гальванических покрытий Константа К6Г:

Толщиномер предназначен для измерения толщины:

электропроводящих неферромагнитных (цинковых, хромовых, кадмиевых, серебряных, никелевых, медных, оловянных и др.) покрытий на стальных деталях;
электропроводящих ферромагнитных (например, электролитических никелевых) покрытий на стальных деталях;
электропроводящих неферромагнитных (серебряных, медных, латунных, оловянных и др.) покрытий на деталях из неферромагнитных металлов и сплавов;
анодноокисных и др. диэлектрических покрытий на деталях из ферро- и неферромагнитных металлов и сплавов;
многослойных покрытий;
гальванических покрытий на внутренних поверхностях труб;
плакирующих покрытий;
специальных металлических покрытий большой толщины;
металлических покрытий на диэлектрических деталях

Отличительные особенности толщиномера гальванических покрытий Константа-К6Г:

специализированное меню для удобства использования при измерении широкой гаммы покрытий;
использование комбинации импульсного индукционного, вихретоковых параметрического и фазового цифровых методов получения первичной информации;
большое число износостойких преобразователей различного назначения нового поколения с алгоритмами работы, исключающими влияние их износа на погрешность измерения;
расширенная клавиатура и матричный индикатор, обеспечивающие дружественный интерфейс общения при измерениях и обработке результатов;
возможность проведения допускового контроля, измерений с усреднением и получения статистики по группам измерений;
отсутствие температурного и временного дрейфа показаний;
возможность контроля покрытий на деталях с шероховатостью до Rz = 400 мкм, на малоразмерных деталях (например, различном крепеже) и внутренних поверхностях полых изделий;
возможность измерения толщины гальванических покрытий под диэлектрическими покрытиями;
возможность запоминания и просмотра результатов измерения, передачи их в IBM PC и статистической обработки с использованием прилагаемой программы CONSTANTA-DATA;
подсветка индикатора и автоматическое выключение после окончания работы.

Назначение преобразователей к толщиномеру покрытий Константа-К6Г:

Датчик ИД0 - толщинометрия гальванических покрытий (кроме никелевых электролитических) в труднодоступных местах и на малоразмерных деталях из ферромагнитных материалов;
Датчик ИД1 - толщинометрия гальванических (кроме никелевых электролитических), лакокрасочных и других диэлектрических покрытий на малоразмерных деталях из ферромагнитных материалов;
Датчик ФД1 - толщинометрия никелевых электролитических и других гальванических покрытий на деталях из черных и цветных металлов и сплавов, в том числе с шероховатостью до Rz400;
Датчик ФД3 - толщинометрия гальванических покрытий на малоразмерных деталях из черных и цветных металлов и сплавов, в том числе с шероховатостью до Rz200;
Датчик ПД0, ПД1 - толщинометрия электропроводящих неферромагнитных и диэлектрических покрытий на изделиях из электропроводящих неферромагнитных металлов и сплавов;
Датчик ИД1Т - толщинометрия гальванических (кроме никелевых электролитических), покрытий внутри труб из ферромагнитных металлов;
Датчик ПД1Т - толщинометрия электропроводящих неферромагнитных и диэлектрических покрытий внутри труб из электропроводящих неферромагнитных сплавов;
Датчик ФД3Т - толщинометрия гальванических покрытий внутри стальных труб, в том числе с шероховатостью до Rz200

Технические характеристики преобразователей для толщиномеру покрытий Константа К6Г:

Тип преобразователя	Диапазон измерения электро- проводящих неферро- магнитных покрытий	Диапазон измерения электро- проводящих ферро- магнитных покрытий	Основная погрешность измерения	Минимальный радиус основания, мм	Минимальный диаметр зоны измерения, мм	Допустимая шероховатость (отстройка от зазора, мм)
ИДО ИД1	0-200 мкм 0-300 мкм на черных металлах	0-40 мкм 0-40 мкм на цветных металлах	<2%+1 мкм <2%+1 мкм	1 1	2,0 2,5	Rz5 (-) Rz5 (-)
ПД0 ПД1	0-100 мкм 0-100 мкм на цветных металлах	- -	<1%+1 мкм <1%+1 мкм	1 2	1,5 4,0	Rz5 (-) Rz5 (-)
ФД1-0,1 ФД3-0,2 ФД3-1,8	0-300 мкм 0-120 мкм 0-40 мкм на черных и цветных металлах	0-250 мкм 0-120 мкм 0-40 мкм на черных и цветных металлах	<3%+1 мкм <3%+1 мкм <3%+1 мкм	2 1 0,75	4,7 3 1,5	Rz400 (0,5 мм) Rz400 (0,5 мм) Rz200 (0,2 мм)
ИД1Т ПД1Т ФД3Т	0-300 мкм 0-100 мкм 0-120 мкм	0-40 мкм - 0-120 мкм	<2%+1 мкм <2%+1 мкм	Минимальный радиус трубы 7 мм	2,0 4,0	Rz5 (-) Rz5 (-) Rz200 (0,2 мм)

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.

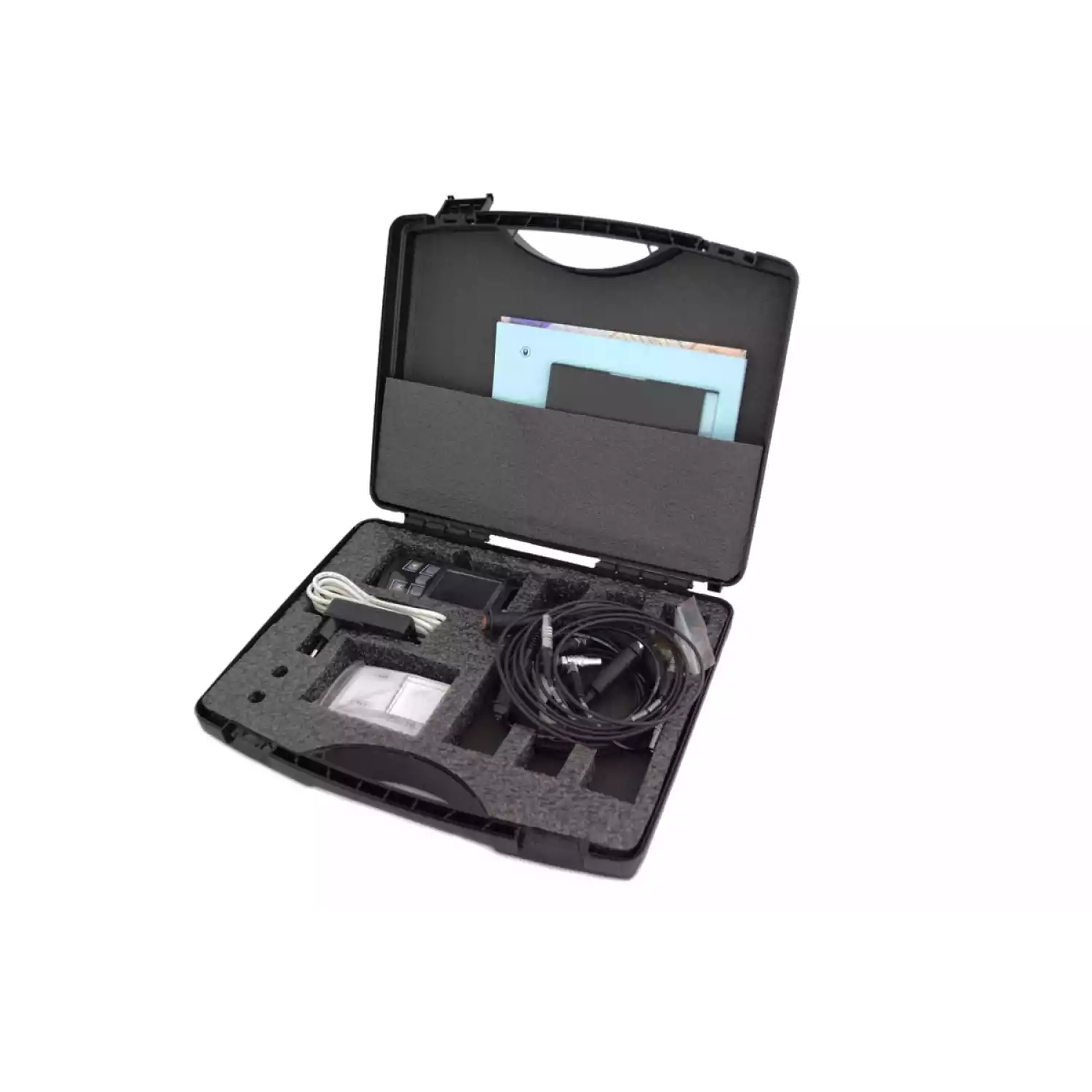

Комплект поставки толщиномера гальванических покрытий Константа К6Г:

измерительный блок с преобразователями (число и модификация по выбору заказчика);
зарядное устройство;
аккумуляторы ААА — 4 шт.;
батарейки ААА — 2 шт.;
комплект мер толщины (количество и типы по согласованию с заказчиком);
руководство по эксплуатации;
методика поверки;
диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;
ударопрочный кейс.
