Тип оборудования: толщиномер покрытий
Производитель: List-Magnetik Dipl. Ing. Henrich List GmbH, Германия
Серия: MEGA-CHECK

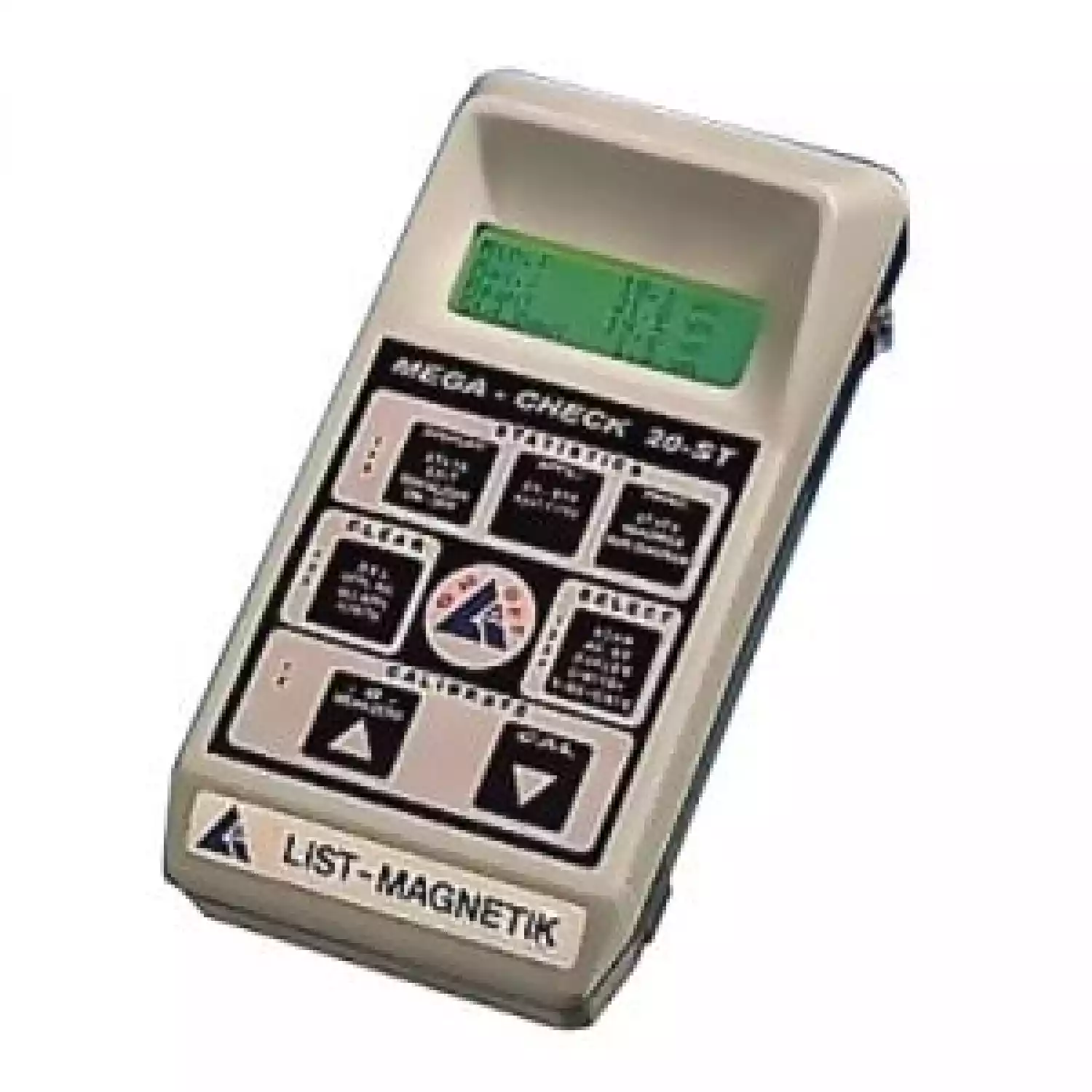

Модель: MEGA-CHECK 20-ST
Описание: прибор для измерения толщины покрытий
Гарантия: 12 месяцев
Сертификат Федерального Агентства по техническому регулированию и метрологии (бывший Госстандарт) об утверждении типа средств измерений DE.C.27.004.A № 20136.
Изделие зарегистрировано в Госреестре под номером 28792-05
Назначение прибора: толщиномер MEGA-CHECK 20-ST предназначен для измерения толщины покрытий на ферро и неферромагнитной подложке (Fe, Al)
Толщиномер покрытий MEGA-CHECK 20-ST обладает следующими отличительными особенностями:
- Функция сканирования объекта контроля (20 изм/сек с индикацией среднего).
- Измерения на магнитных, немагнитных основах.
- Графический LCD дисплей с подсветкой.
- Память: 2000 значений в 100 блоках.
- Статистика: MIN, MAX, MEAN, STD.DEV.
- Звуковая сигнализация выхода значения за пределы заданного диапазона.
- Порт RS 232С.
- Печать гистограммы.
- Используемые датчики: F-5, F-6, F-1A, F-1T, N-10, F-15, FN 52A, FN 52AT.
Технические характеристики толщиномера MEGA-CHECK 20-ST:
- Методы измерения:
- магнитоиндукционный по ISO 2178
- токовихревой по ISO 2360
- Измерение толщины лака, краски, пластика и гальванических покрытий на магнитных сталях (FE)
- Измерение толщины лака, краски, пластика и гальванических покрытий на немагнитных материалах (NFE)
- Диапазон измерения - до 80 000мкм
- Разрешающая способность:
- 0,1 мкм ( < 100 мкм)
- 1 мкм ( > 100 мкм)
- 0.01 мм ( > 2000 мкм)
- Точность измерений:
- < 100 мкм = ± 1 мкм;
- 100 - 1000 мкм = ± 1% ;
- 1000 - 2000 мкм = ± 3%;
- > 2000 мкм = ± 5%
- Используемые датчики:
- F-5 (магнитная индукция, стандартный, подпружиненный ( F), 0 - 5000 мкм, мин.диаметр контроля 6 мм, мин.радиус выпуклости поверхности: 4 мм, мин.радиус вогнутой поверхности: 38 мм
- F-6 (магнитная индукция, специальный, двухполюсный с компенсацией от внешних магнитных полей (F), 0 - 6500 мкм, мин.диаметр контроля 14 мм, мин.радиус выпуклости поверхности: 4 мм, мин.радиус вогнутой поверхности: 30 мм
- F-1А (магнитная индукция, специальный для очень малых объектов ( F), 0 - 200 мкм, мин.диаметр контроля 1,5 мм, мин.радиус выпуклости поверхности: 1 мм, мин.радиус вогнутой поверхности: 6 мм
- F-3Т (магнитная индукция, специальный для измерения внутри труб и полостей ( F), 0 - 3000 мкм, мин.диаметр контроля 4 мм, мин.радиус выпуклости поверхности: 2мм, мин.радиус вогнутой поверхности: 6 мм
- F-15 (магнитная индукция, специальный, двухполюсный для измерения больших толщин (F), 0 - 15 000 мкм, мин.диаметр контроля 25 мм, мин.радиус выпуклости поверхности: 1мм, мин.радиус вогнутой поверхности: 60 мм
- FN-52A (магнитная индукция+вихреток, двух-функциональный, подпружиненный (F + NF). Также для измерения непроводящих слоев на гальваническом покрытии, F 0 -5000 мкм, NF 0 -2000 мкм, мин.диаметр контроля 6 мм, мин.радиус выпуклости поверхности: F 4мм/NF 6мм, мин.радиус вогнутой поверхности: F/NF - 38 мм
- FN-52AT (магнитная индукция+вихреток, двух-функциональный, подпружиненный с поворотом на 90° (F + NF). Также для измерения непроводящих слоев на гальваническом покрытии, F 0 -5000 мкм, NF 0 -2000 мкм, мин.диаметр контроля 6 мм, мин.радиус выпуклости поверхности: F 4мм/NF 6мм, мин.радиус вогнутой поверхности: F/NF - 38 мм
- N-2 (вихреток, для малых толщин, NF 0 -2000 мкм, мин.диаметр контроля 6 мм, мин.радиус выпуклости поверхности: 6мм, мин.радиус вогнутой поверхности: 38 мм
- N-8 (вихреток, специальный, однополюсный для измерения больших толщин ( NF), NF 0 -8000 мкм, мин.диаметр контроля 8 мм, мин.радиус выпуклости поверхности: 8мм, мин.радиус вогнутой поверхности: 38 мм
- Индикация состояния батареи
- Калибровка по двум точкам
- Функция сканирования (измерение на грубой поверхности, статистика)
- Автоматическое отключение
- Память - 2000 измерений
- Блоки памяти - 100
- Статистика ( Max., Min., Mean., No., STD. DEV.)
- Печать даты и времени в протоколах
- Построение гистограмм
- Звуковой сигнал при выходе из заданного
- Функция DUPLEX ( измерение покрытие/немагнитный/магнитный)
- Графический дисплей с подсветкой
- Просмотр из памяти
- Интерфейс RS 232
- Размеры ( 160 х 80 х 27 мм)
- Вес 150 г.
Комплект поставки:
- Толщиномер покрытия
- Образец основания магнитный (тип основания выбирается в зависимости от принципа действия толщиномера)
- Образец основания немагнитный (тип основания выбирается в зависимости от принципа действия толщиномера)
- Имитатор толщины покрытия 2 шт
- Чехол
- Руководство эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
