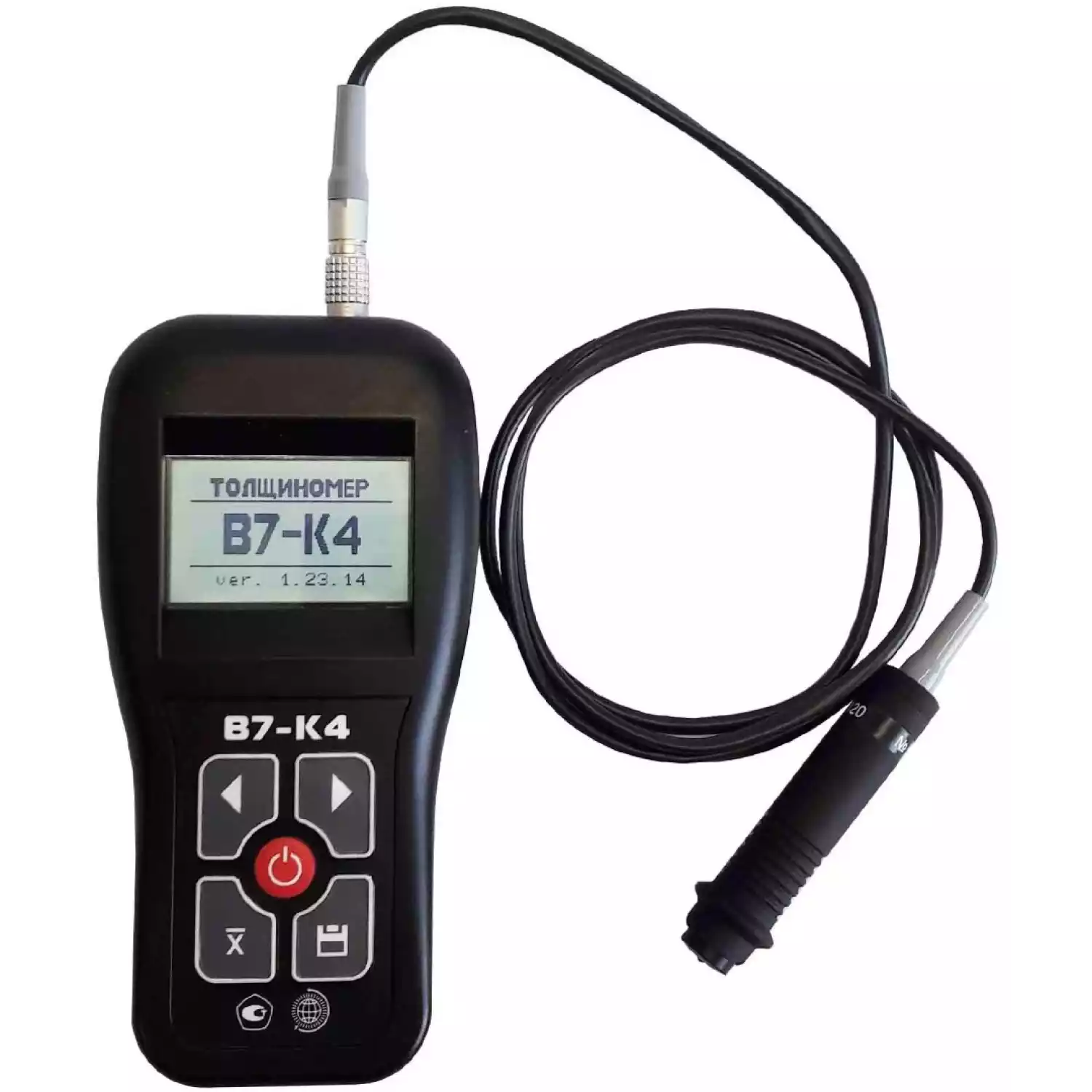

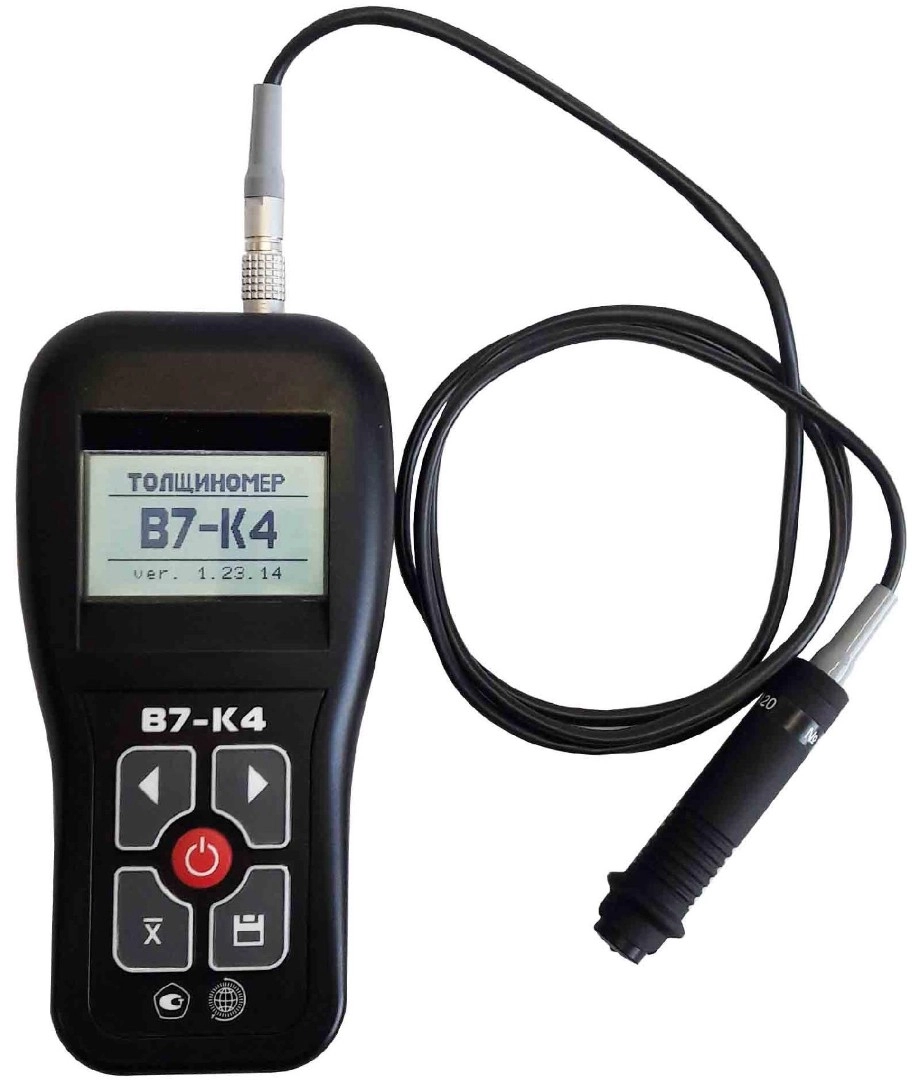

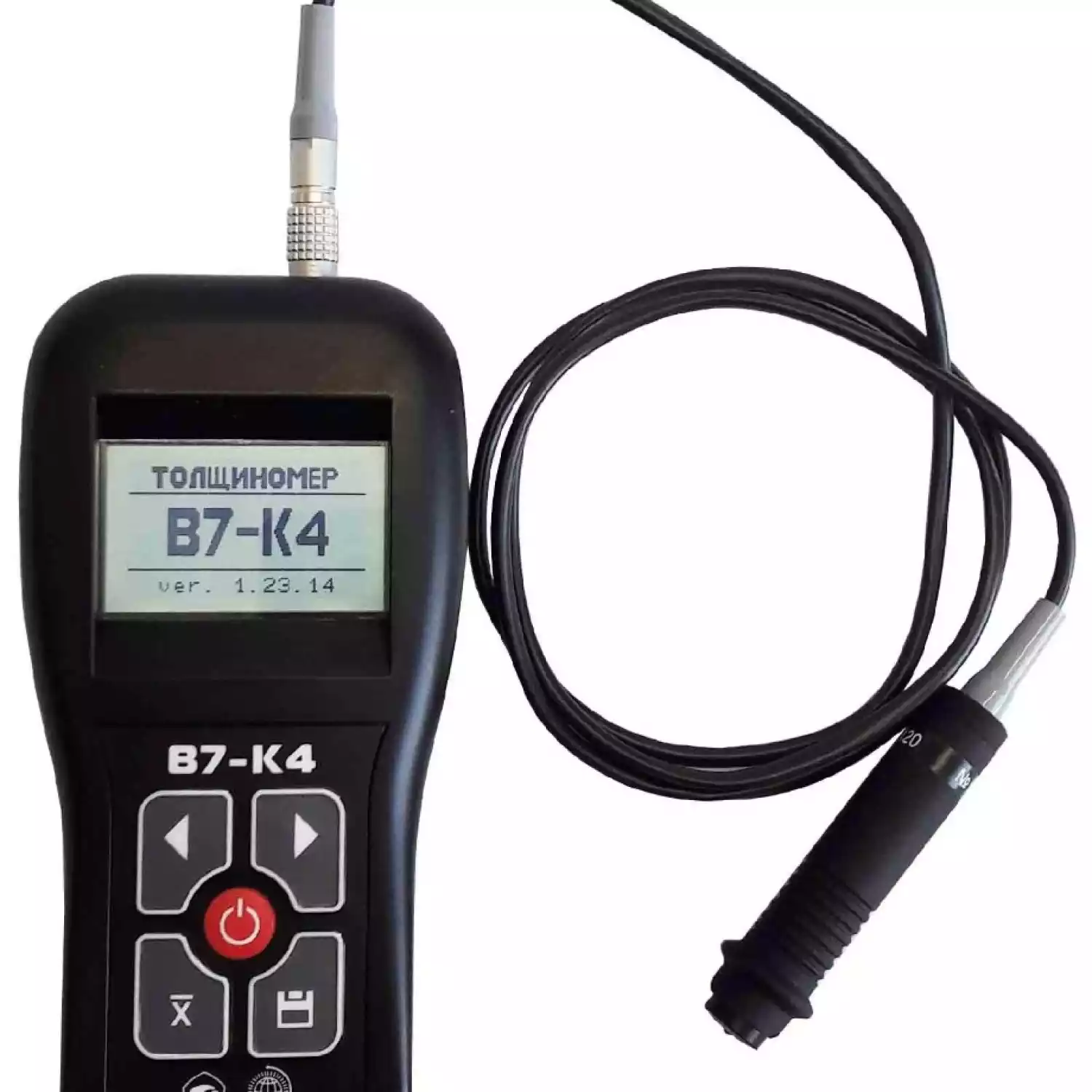

Толщиномеры покрытий В7-К4 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

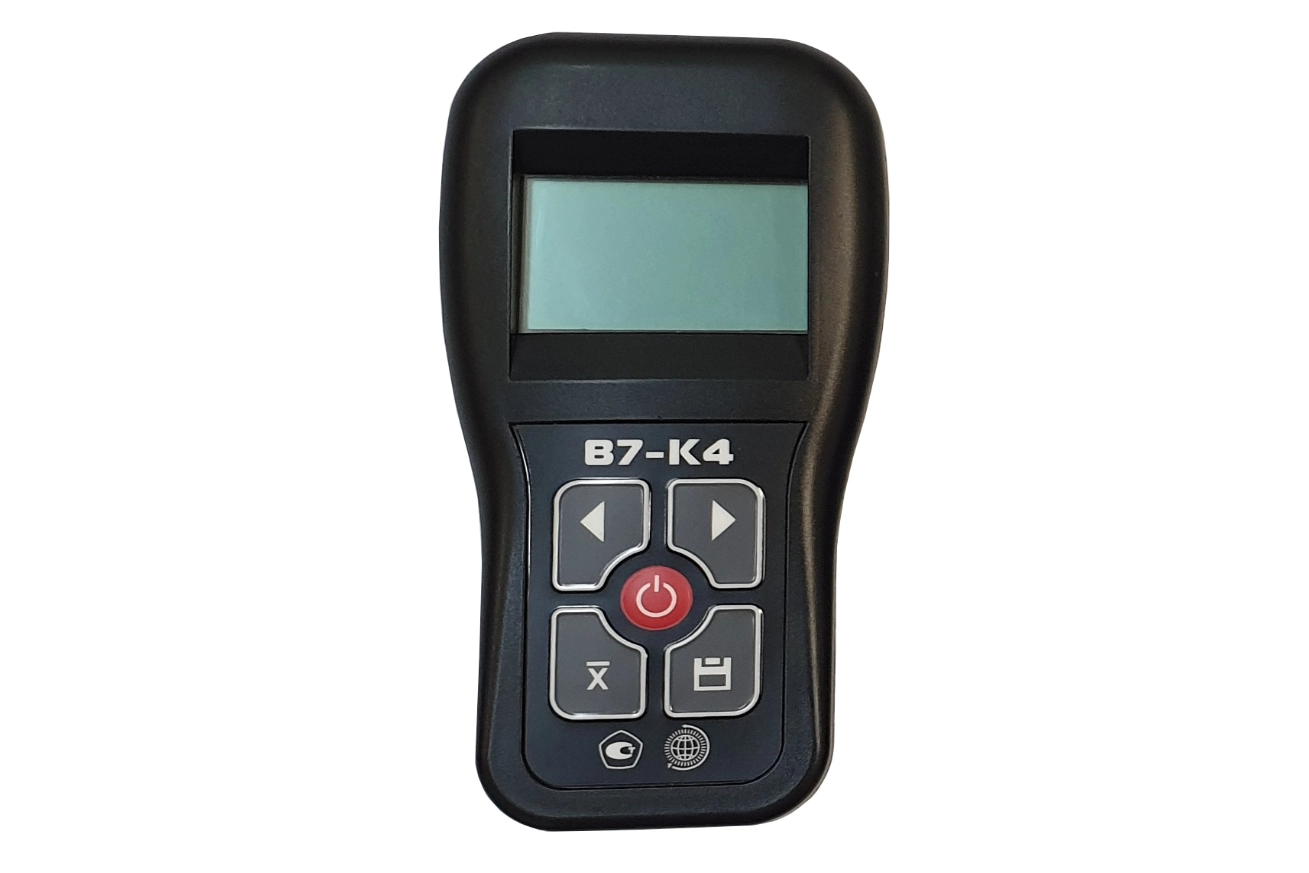

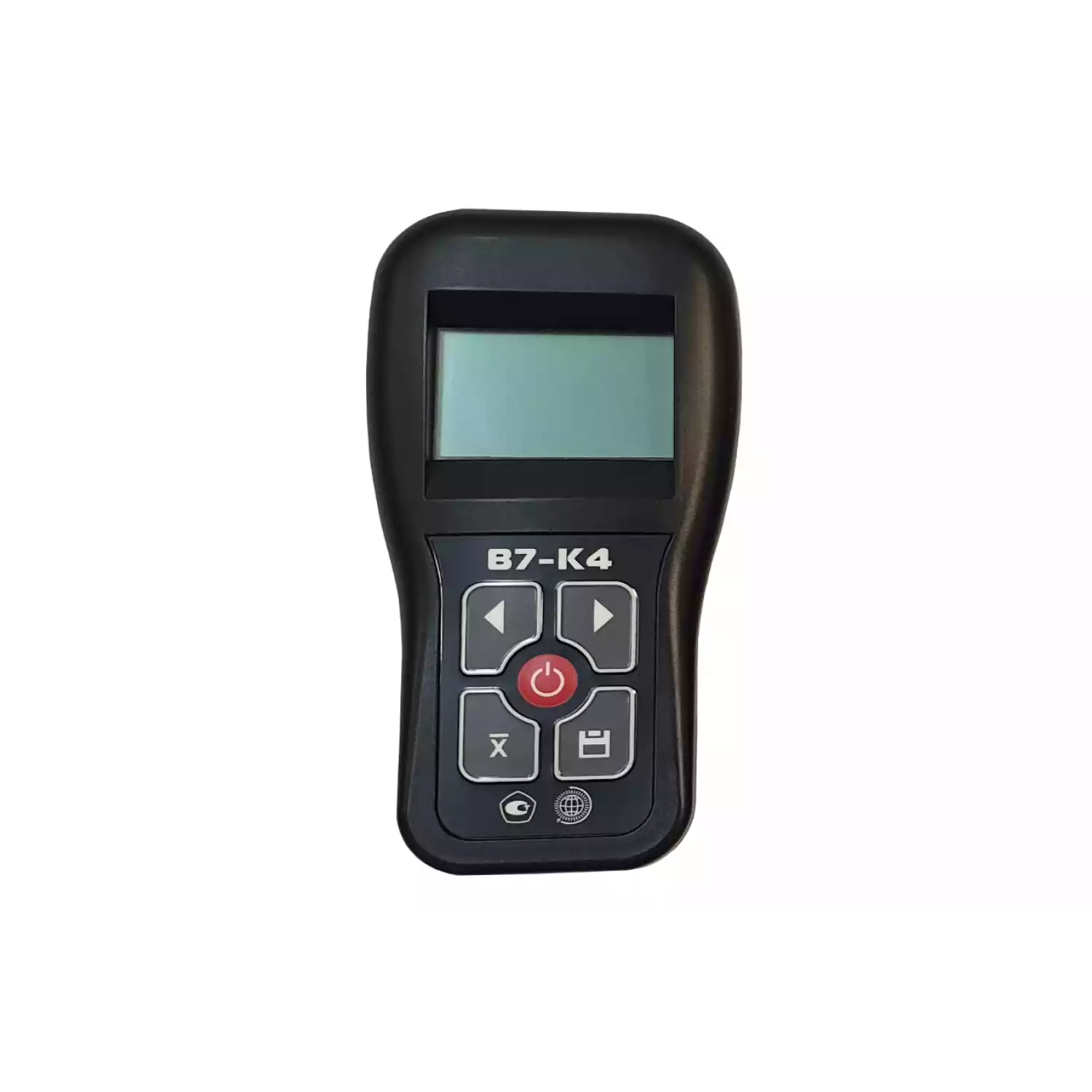

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-К4 с выносным (съёмным) датчиком совмещают два режима работы: магнитный (на низкой частоте) для контроля покрытий на ферромагнитном основании и вихретоковый (на высокой частоте) для контроля покрытий на неферромагнитном основании. Применяются с разными преобразователями в зависимости от требований измерений:
Большой выбор преобразователей различных типов и широкий функционал делают эту модель одной из самых продвинутых на рынке толщиномеров покрытий. Прибор предназначен для измерения декоративных, лакокрасочных и других защитных покрытий на любом токопроводящем основании, и позволяет измерять любые немагнитные (лакокрасочные, гальванические и пр.) покрытия на ферромагнитном (сталь, чугун и пр.) основании, а также любые непроводящие покрытия на неферромагнитном (алюминий, латунь и пр.) основании.

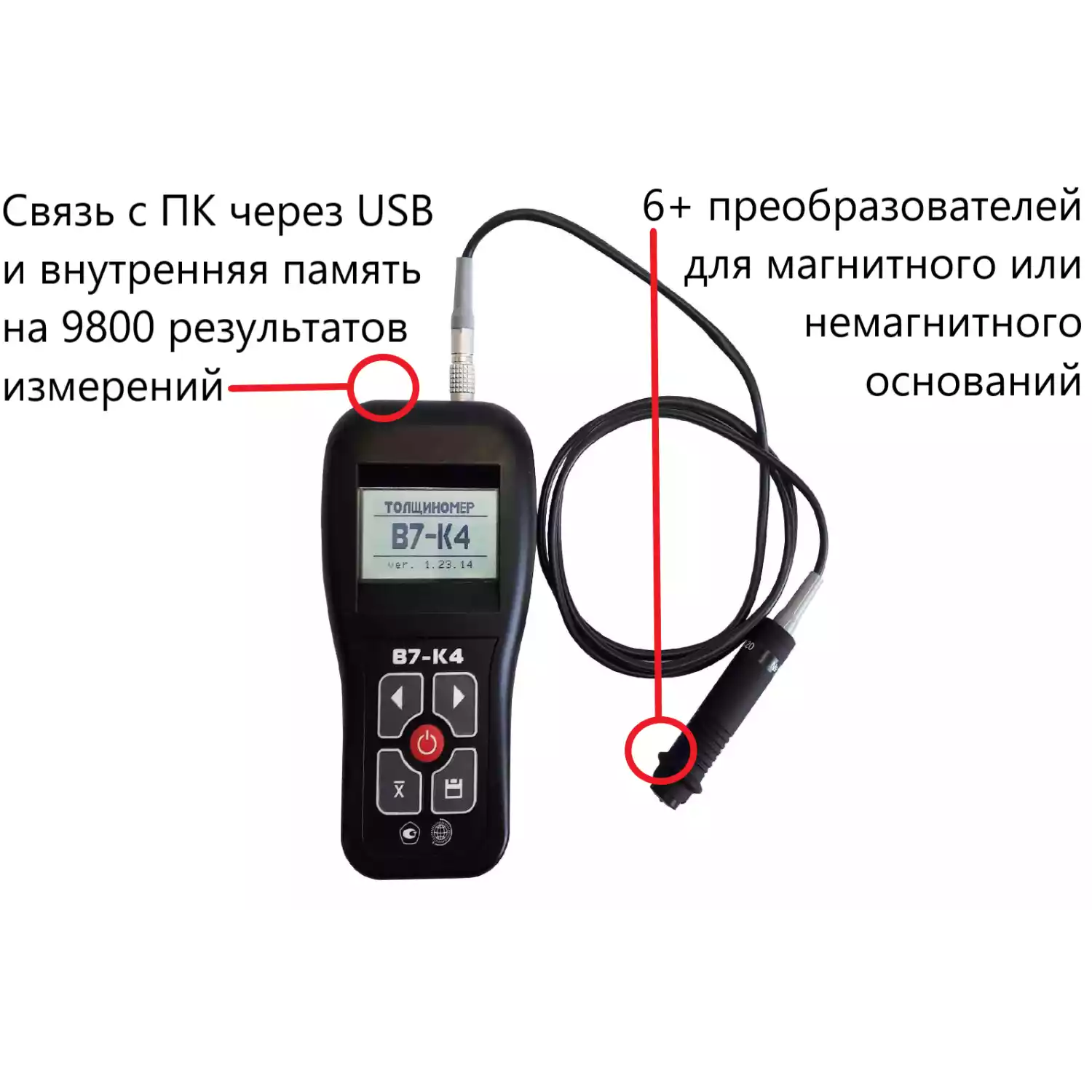

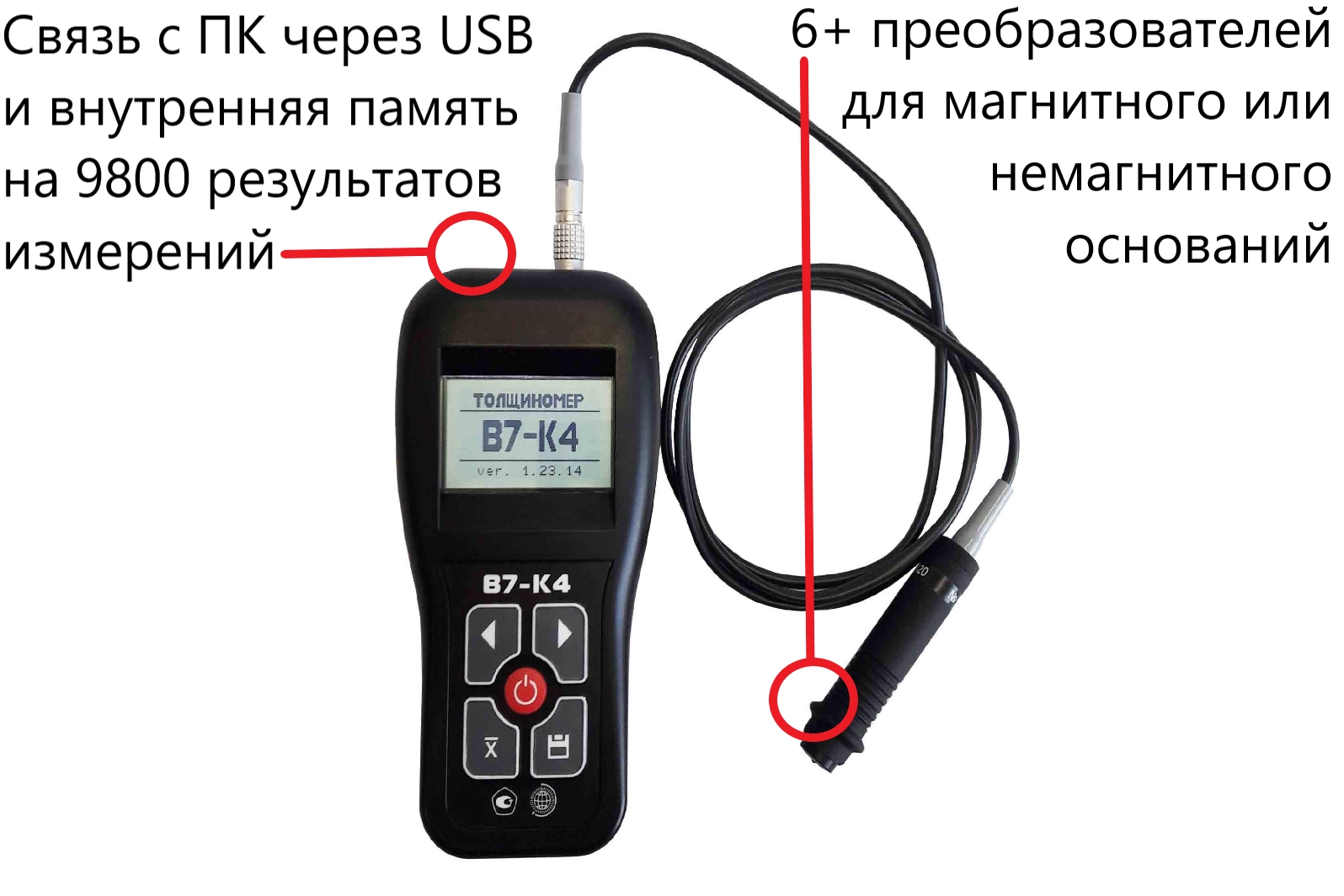

В толщиномерах покрытий для отображения результатов измерений на конкретных изделиях в микрометрах (миллиметрах) может быть настроено до 14 шкал. Через разъём соединения толщиномеров покрытий В7-К3 с компьютером может осуществляться передача результатов измерений и запись (или удаление) шкал.
|

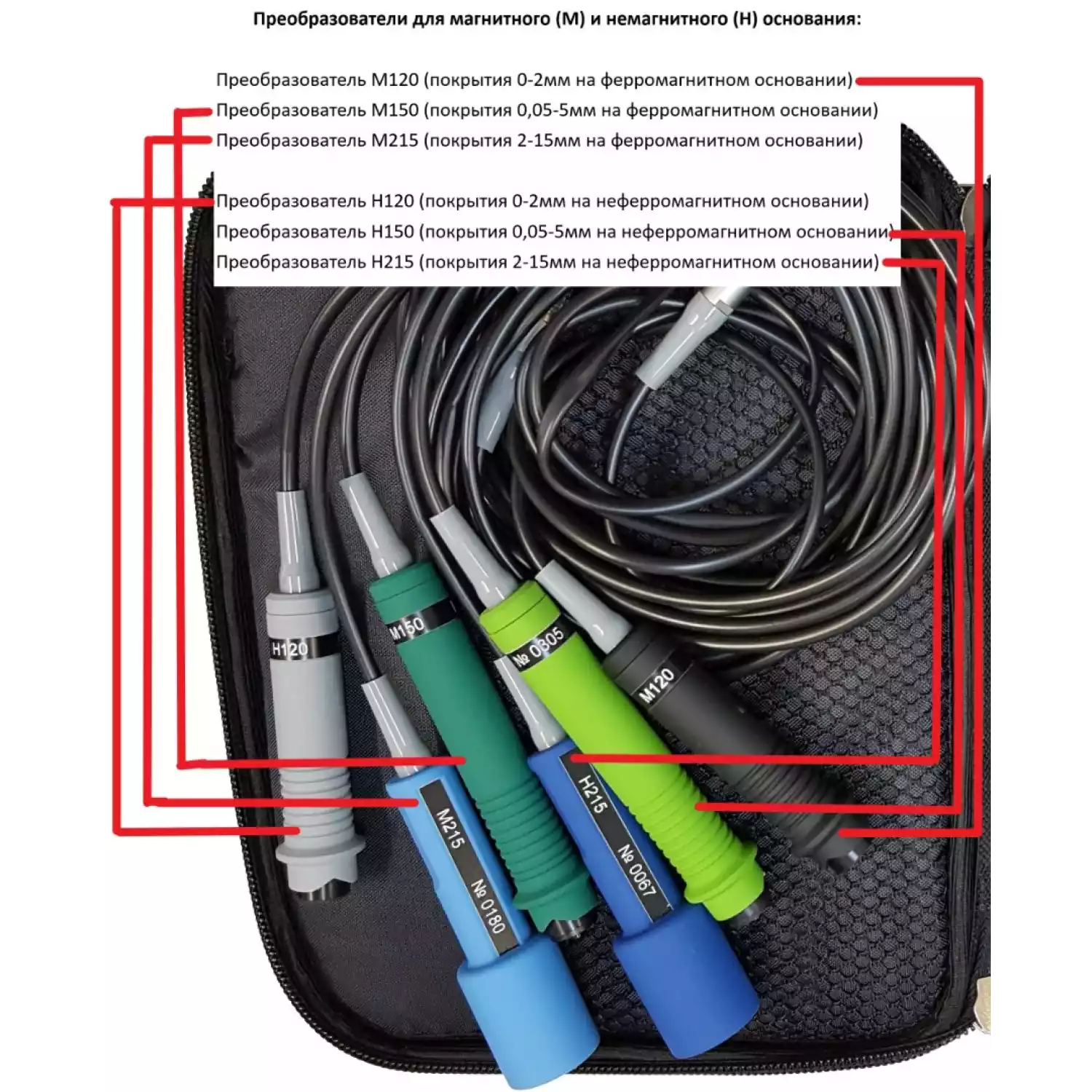

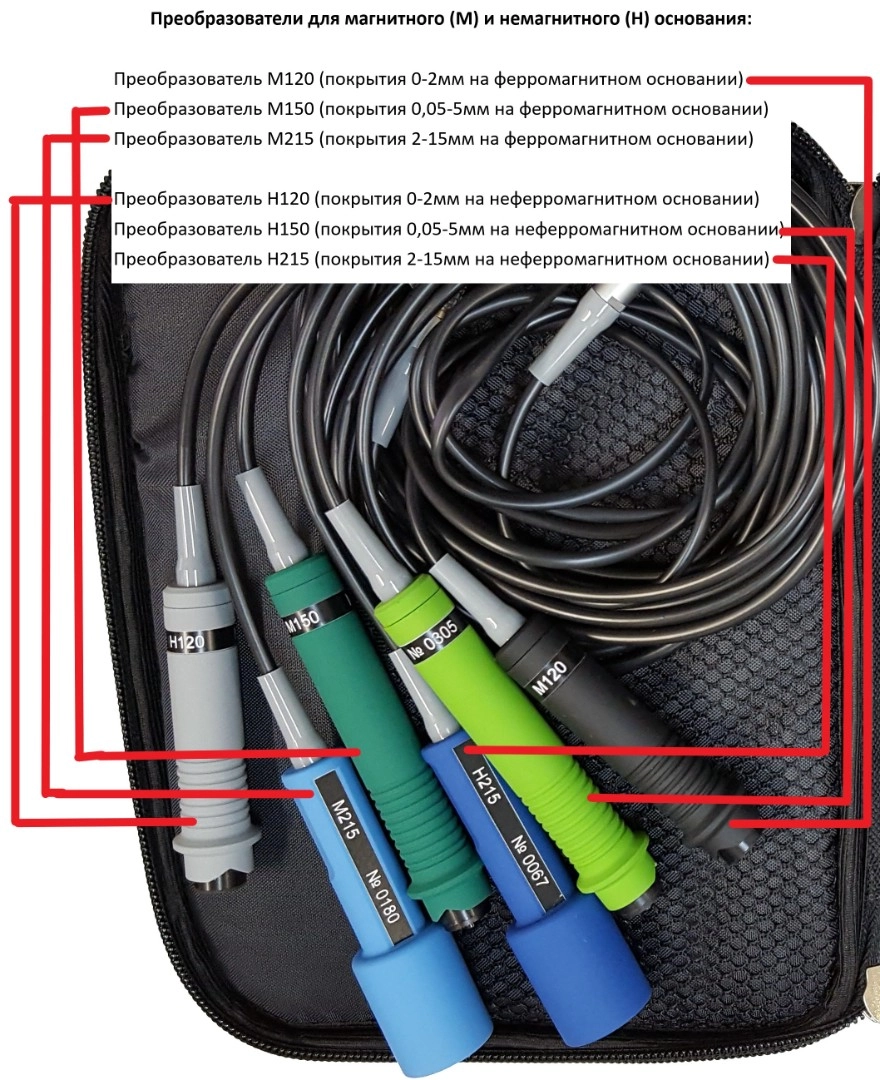

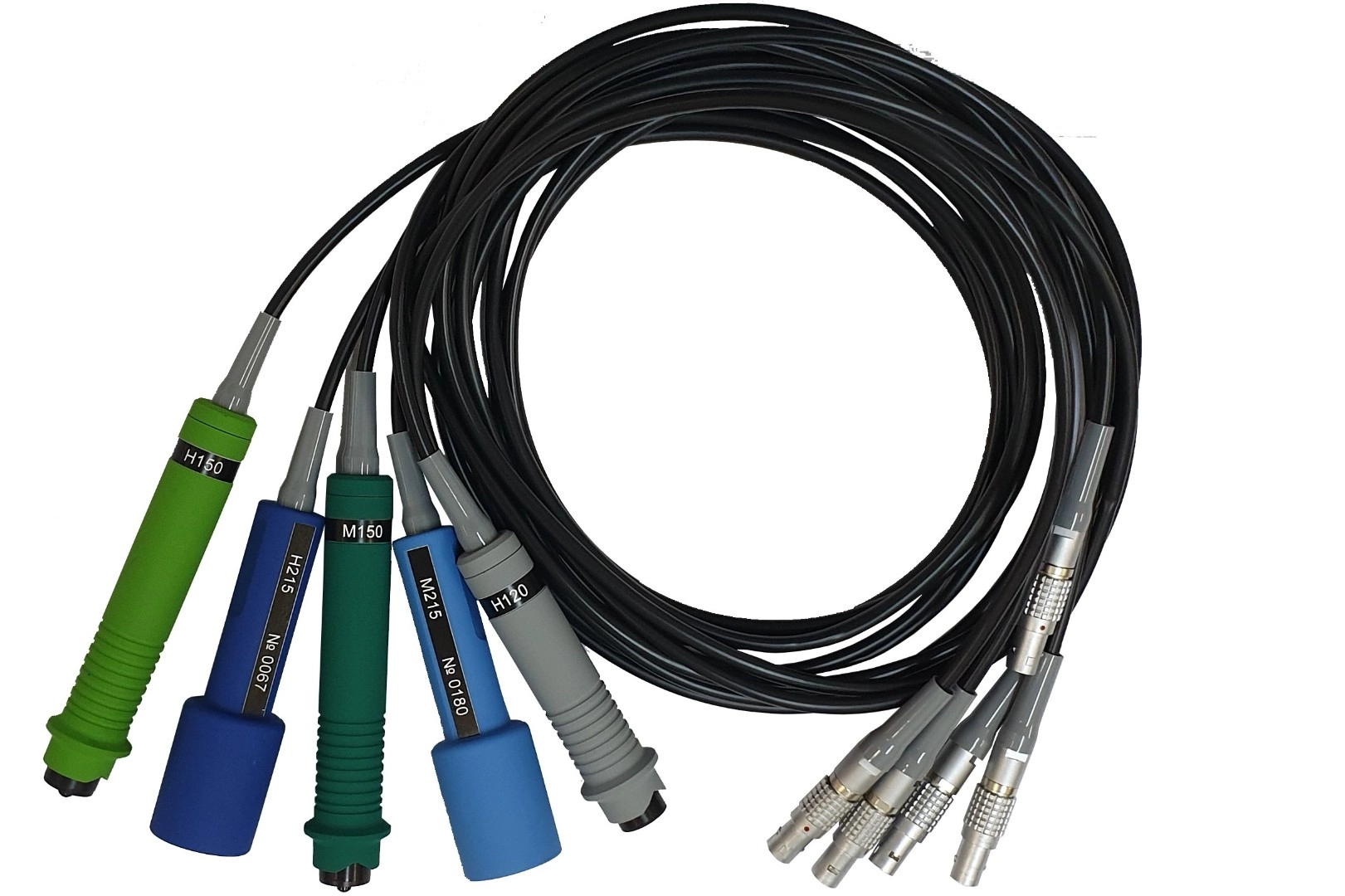

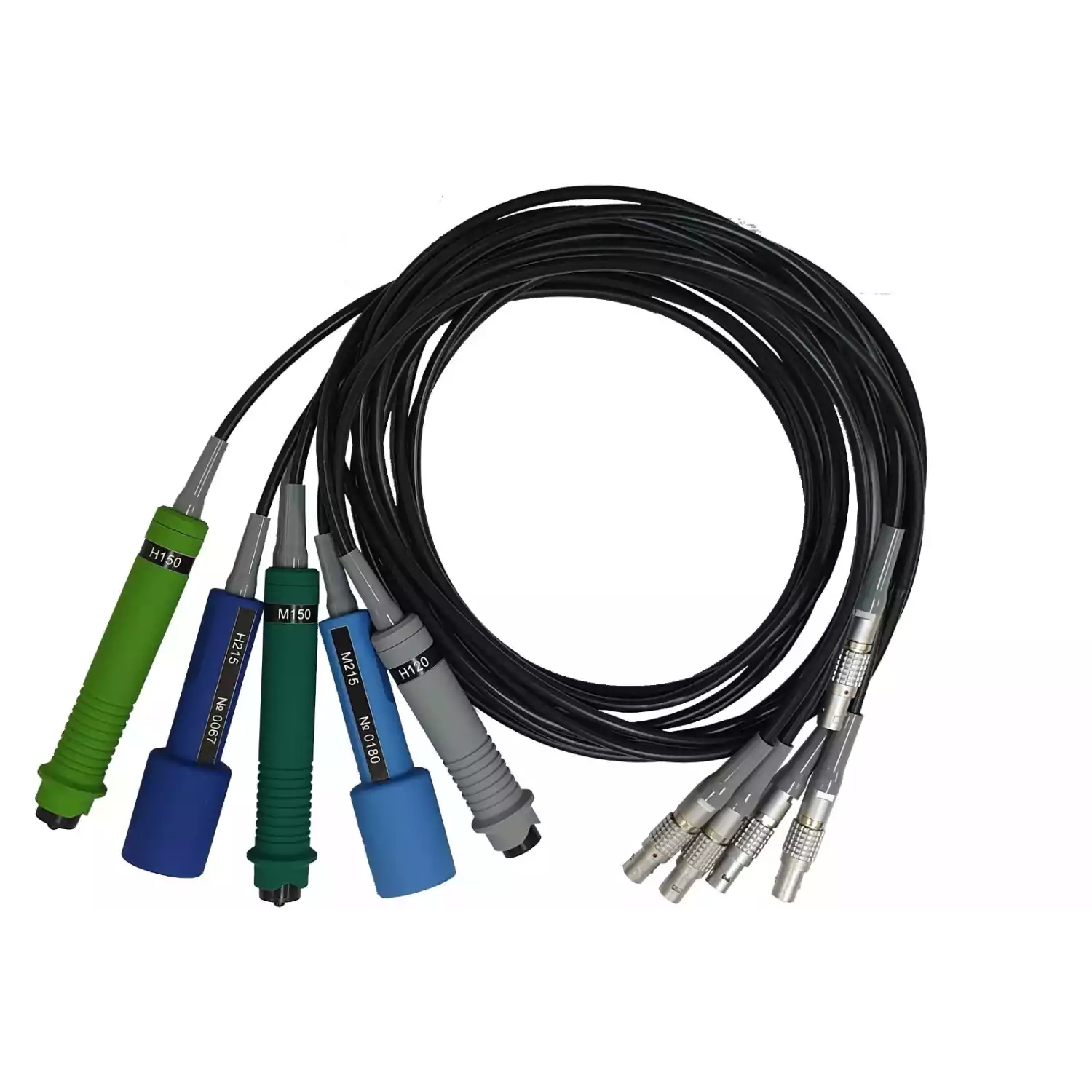

Наименование преобразователя |
Применяемость |
|
М120 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм |
|
М150 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм |
|
М215 |
Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм |
|
Н120 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм |
|
Н150 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм |
|
Н215 |
Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм |
Объектами измерений могут быть любые изделия, в том числе и крупногабаритные с труднодоступными зонами измерения на плоских и выпуклых поверхностях с радиусом кривизны не менее 5 мм.
| Наименование характеристики | Значение |
Диапазон измерений толщины покрытий, мкм
|
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм
*Н – измеренное значение толщины покрытий, мкм |
± (0,04·Н+4) |
| Напряжение электрического питания, В от сети 220В/50Гц через блок питания
|
5 |
| Диапазон рабочих температур, оС |
от +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) |
150*80*40 |
| Масса, кг, не более |
0,23 |
|

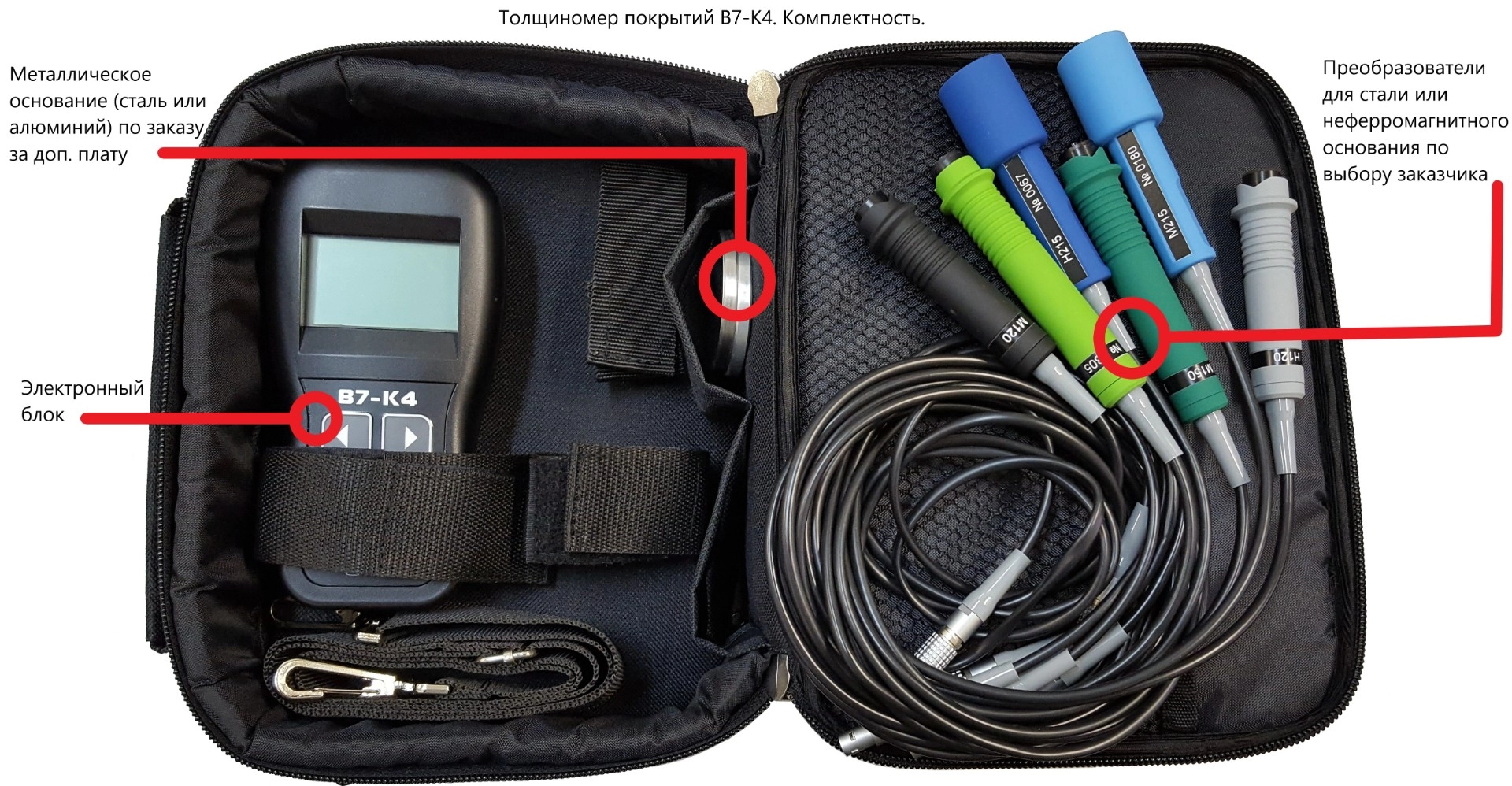

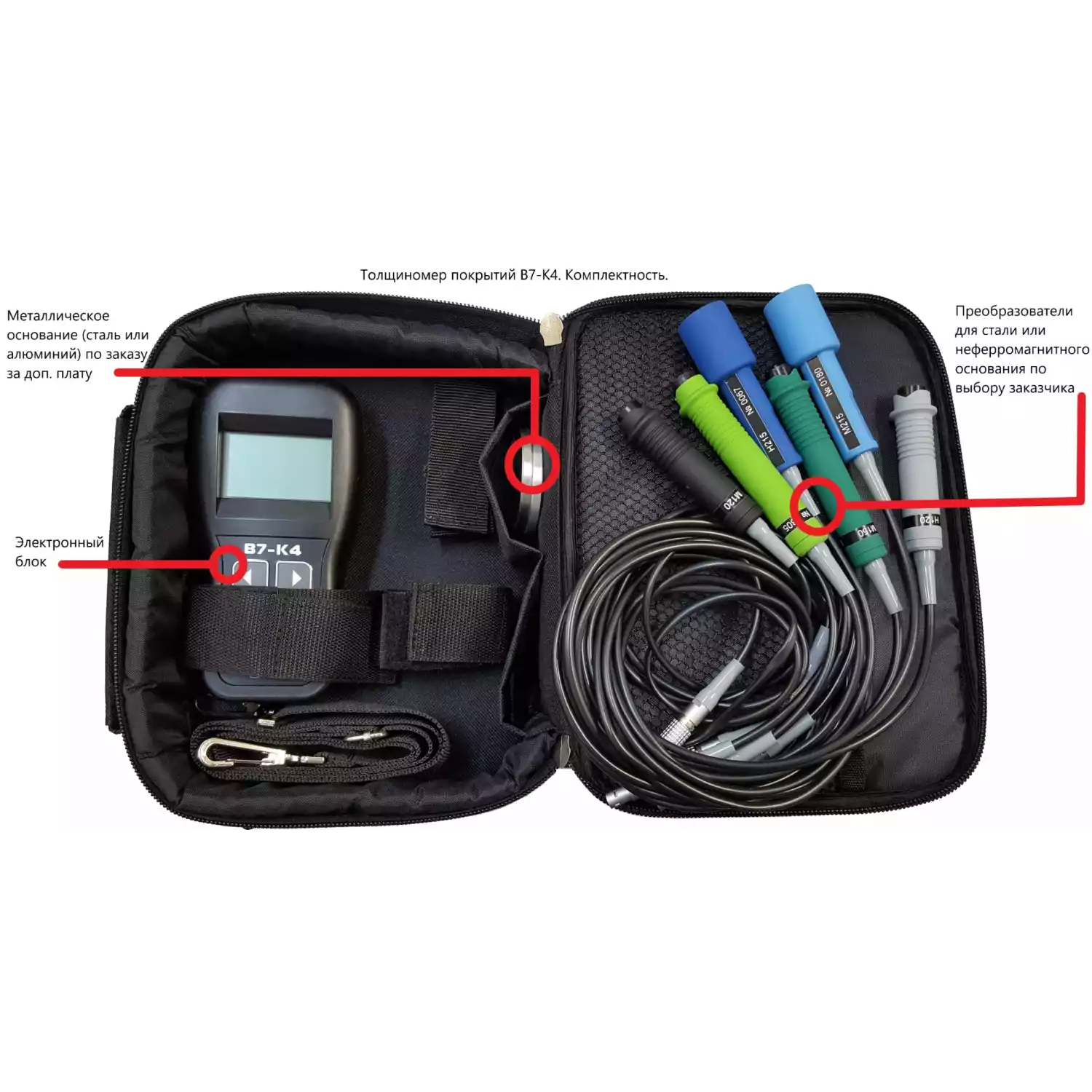

Толщиномер покрытий В7-К2. Комплектация. |
||
| № | Наименование | Количество |
|
1. |
Блок электронный с выносным (съёмным) преобразователем*. |
1 шт.* |
|
2. |
Руководство по эксплуатации, объединённое с методикой поверки. |
1 шт. |
| 3. |
Аккумуляторный блок + Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) |
1 компл. |
|
4. |
Кофр для переноски и хранения |
1 шт. |
| 5. |
Руководство по эксплуатации, объединённое с методикой поверки. |
1 экз. |
| 6. | USB-кабель и ПО |
1 компл. |
| *тип и к-во преобразователей зависит от заказа потребителя | ||
|
Дополнительная комплектация |
||
Дополнительные преобразователи на выбор:
|
На заказ |
|
| Металлическое основание (из стали) |
На заказ |
|
| Металлическое основание (из алюминия или др. неферромагнитного материала) |
На заказ |
|
| Образцы толщины (из плёнок различной толщины) |
На заказ |
|
Вы можете заказать любую комплектацию, ниже приведены наиболее востребованные комплектации электронного блока и преобразователей по сферам применения:
Артикул: 64111
Контроль покрытий на ферромагнитном основании в диапазоне 0-2мм.
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М120 (0-2мм на ферромагнитном основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
Артикул: 64112
Контроль покрытий на ферромагнитном основании в диапазоне от 100 мкм до 5 мм.
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М150 (0.1-5мм на ферромаг. основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
Артикул: 64124
Контроль покрытий как на ферромагнитных, так и на неферромагнитных основаниях в диапазоне 0-2 мм
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М120 (0-2 мм на ферромагнитном основании) | 1 |
| Преобразователь Н120 (0-2 мм на неферромагнитном основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
Состав комплекта:
| Электронный блок со встроенным аккумулятором | 1 |
| Блок питания сетевой 5В / 220В | 1 |
| Защитный чехол | 1 |
| Кабель PT4RS для связи с ПК | 1 |
| Преобразователь М120 (0-2 мм на ферромагнитном основании) | 1 |
| Преобразователь М150 (0.1-5 мм на ферромагнитном основании) | 1 |
| Программное обеспечение на CD-диске | 1 |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 |
| Кофр для переноски и хранения | 1 |
