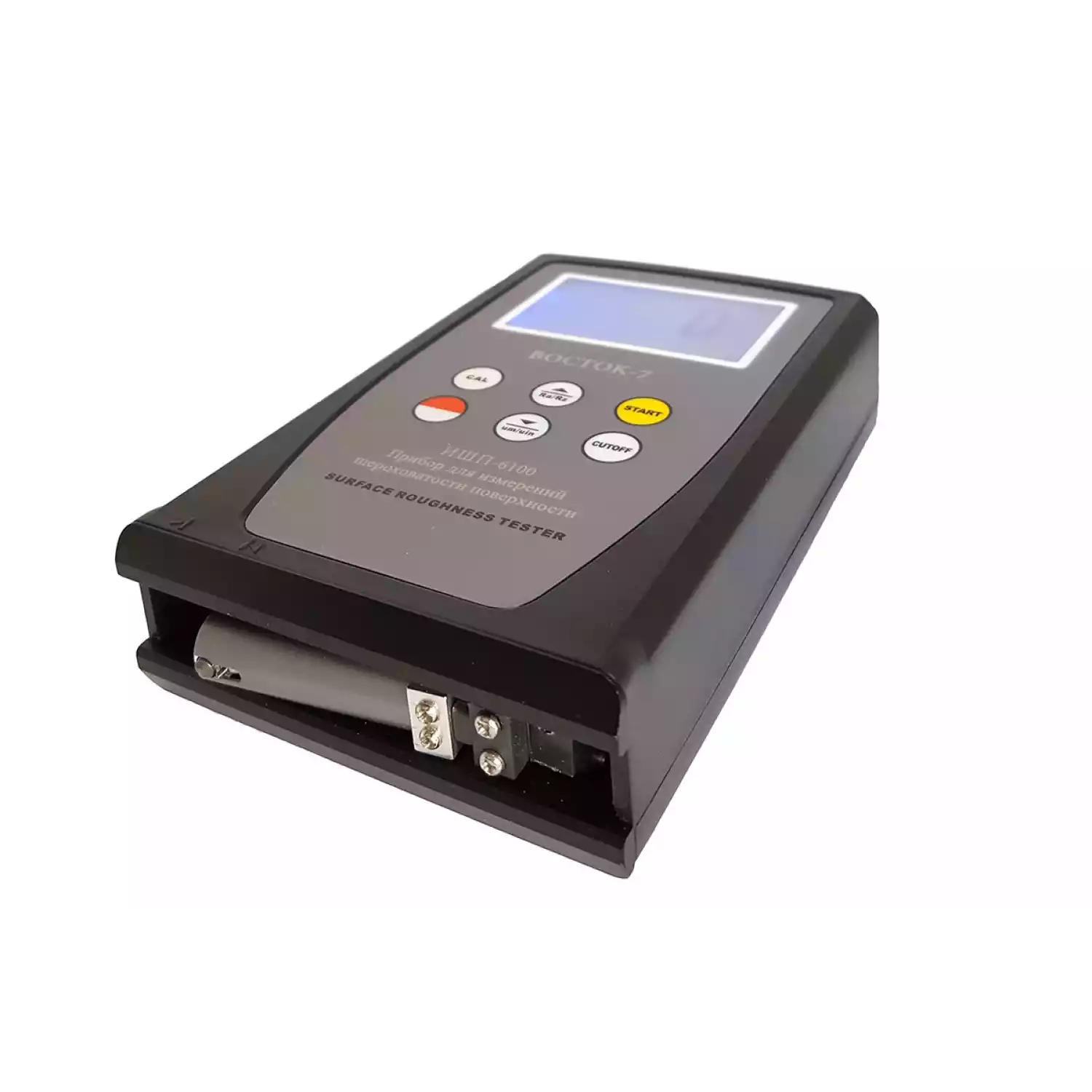

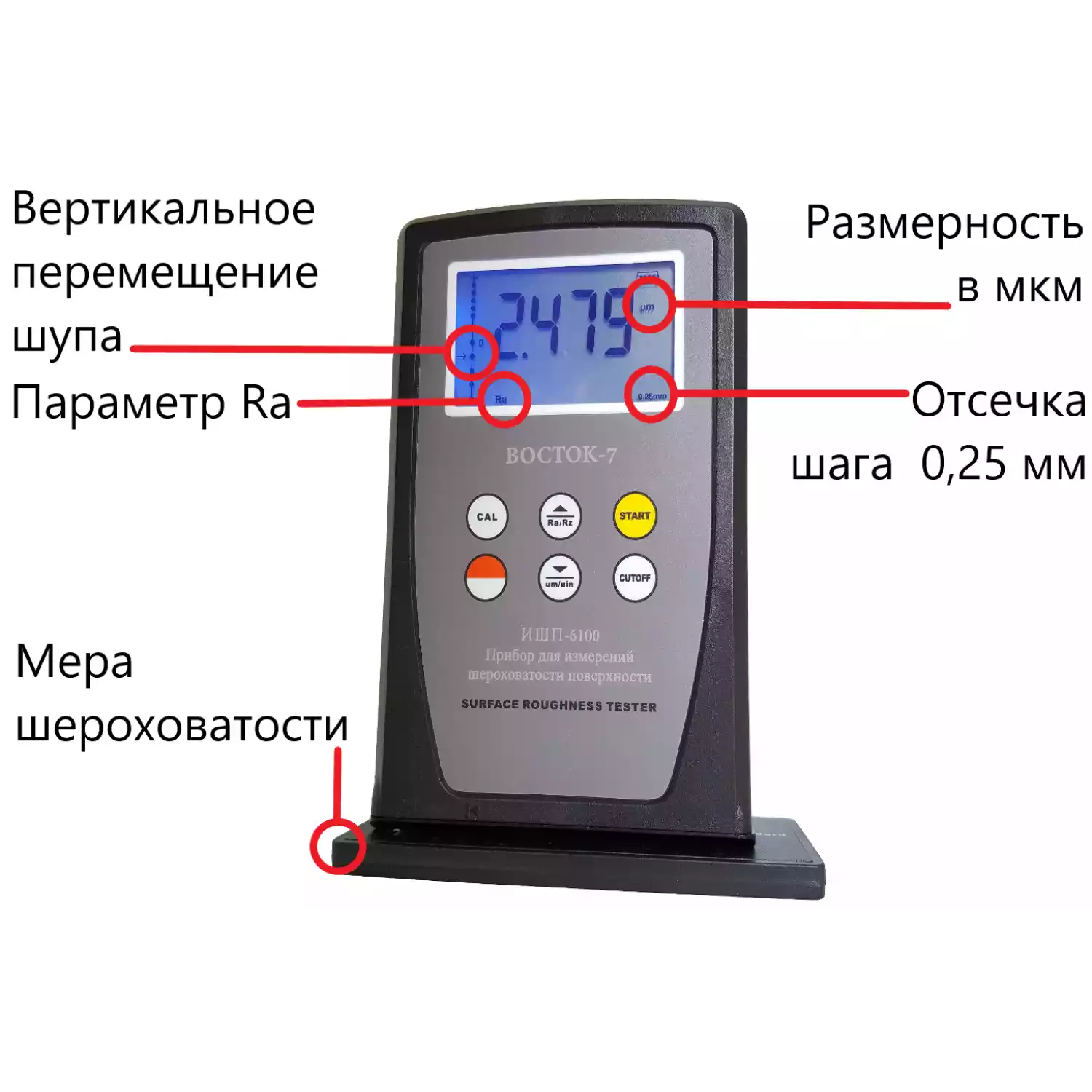

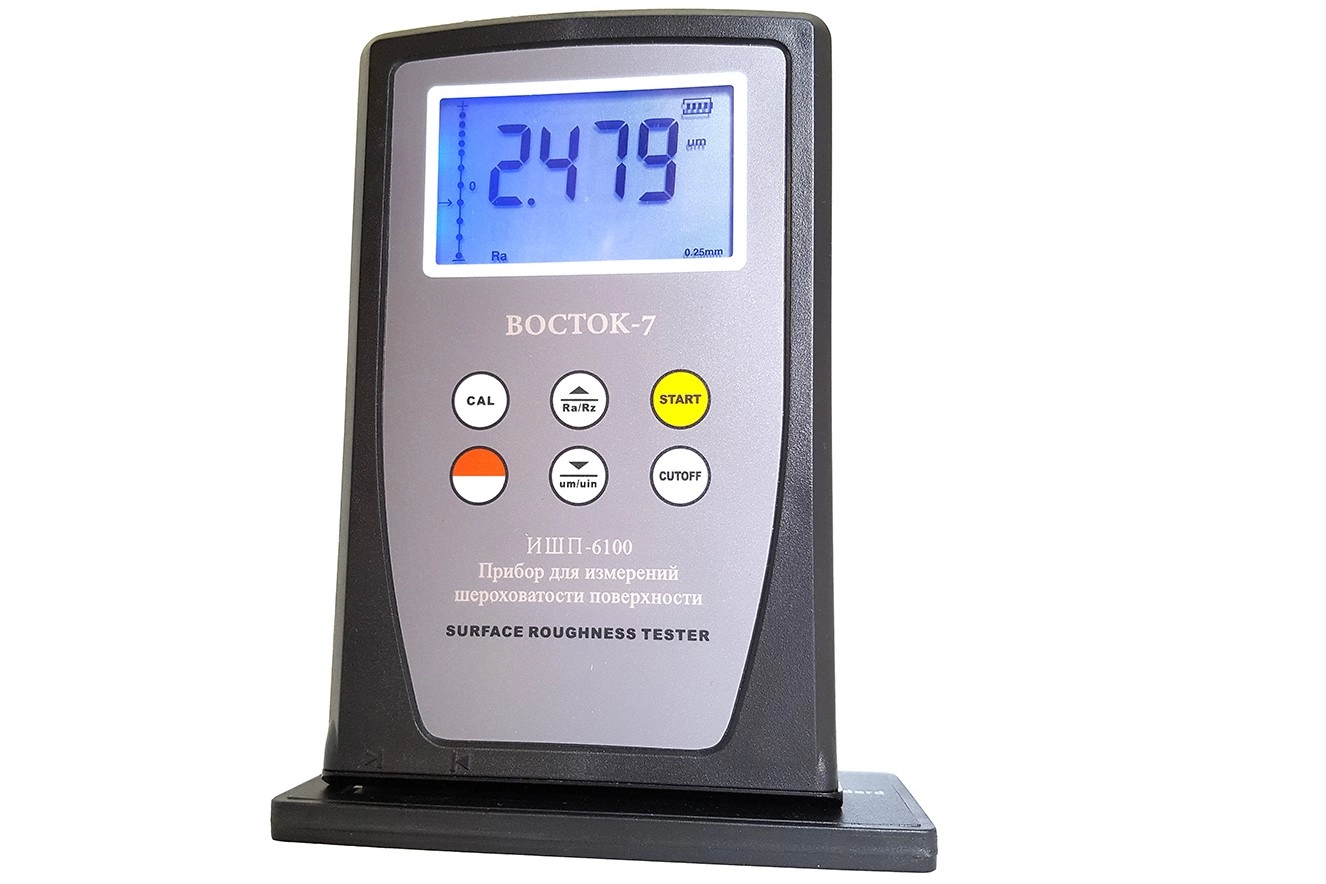

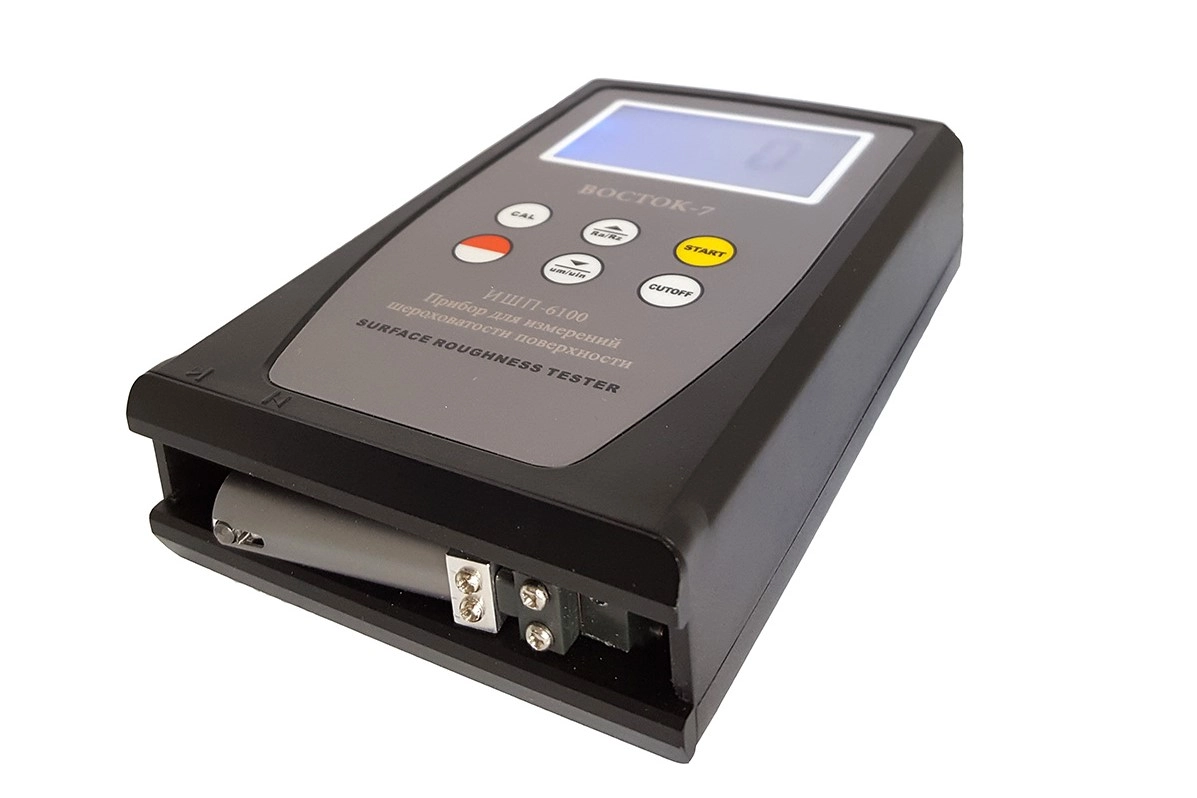

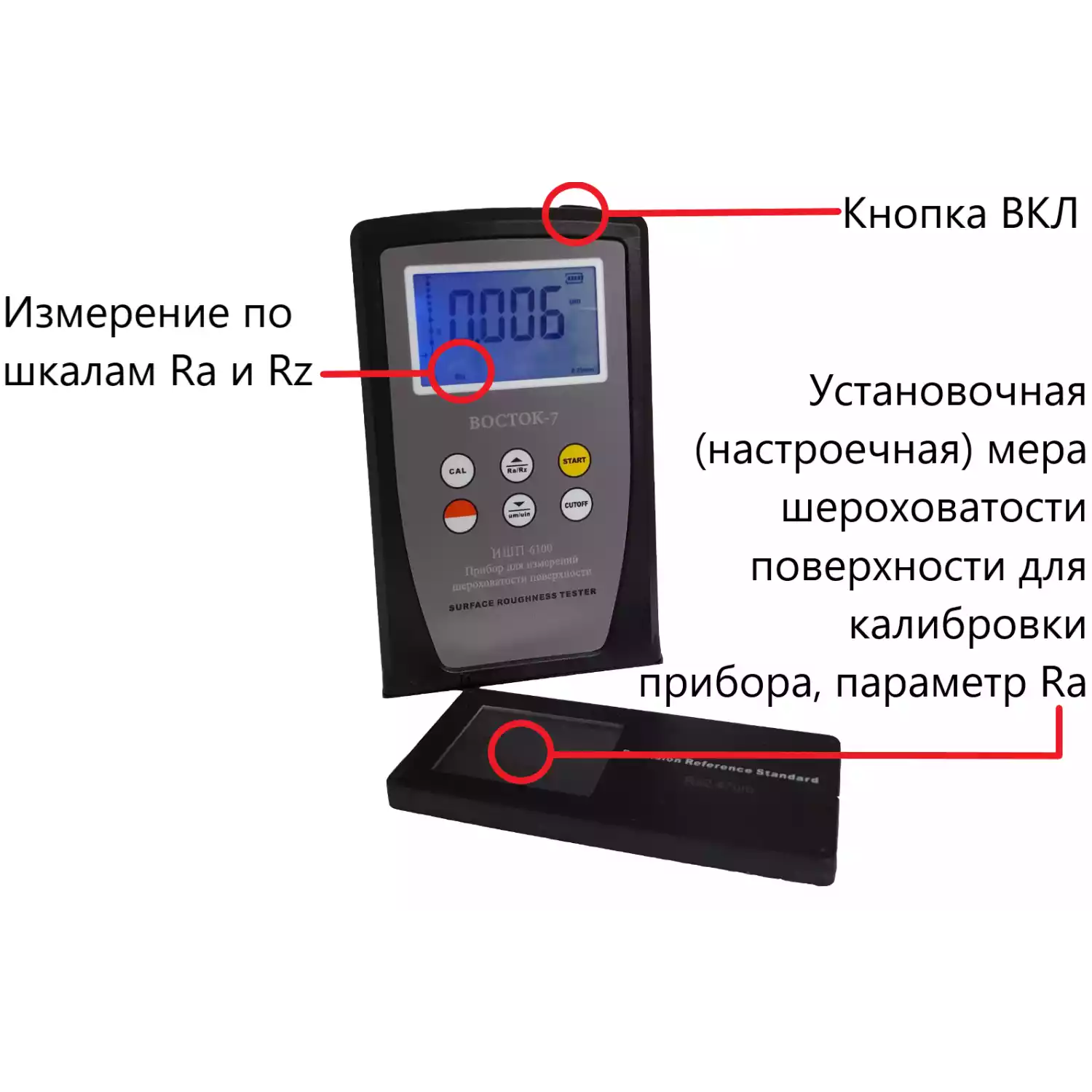

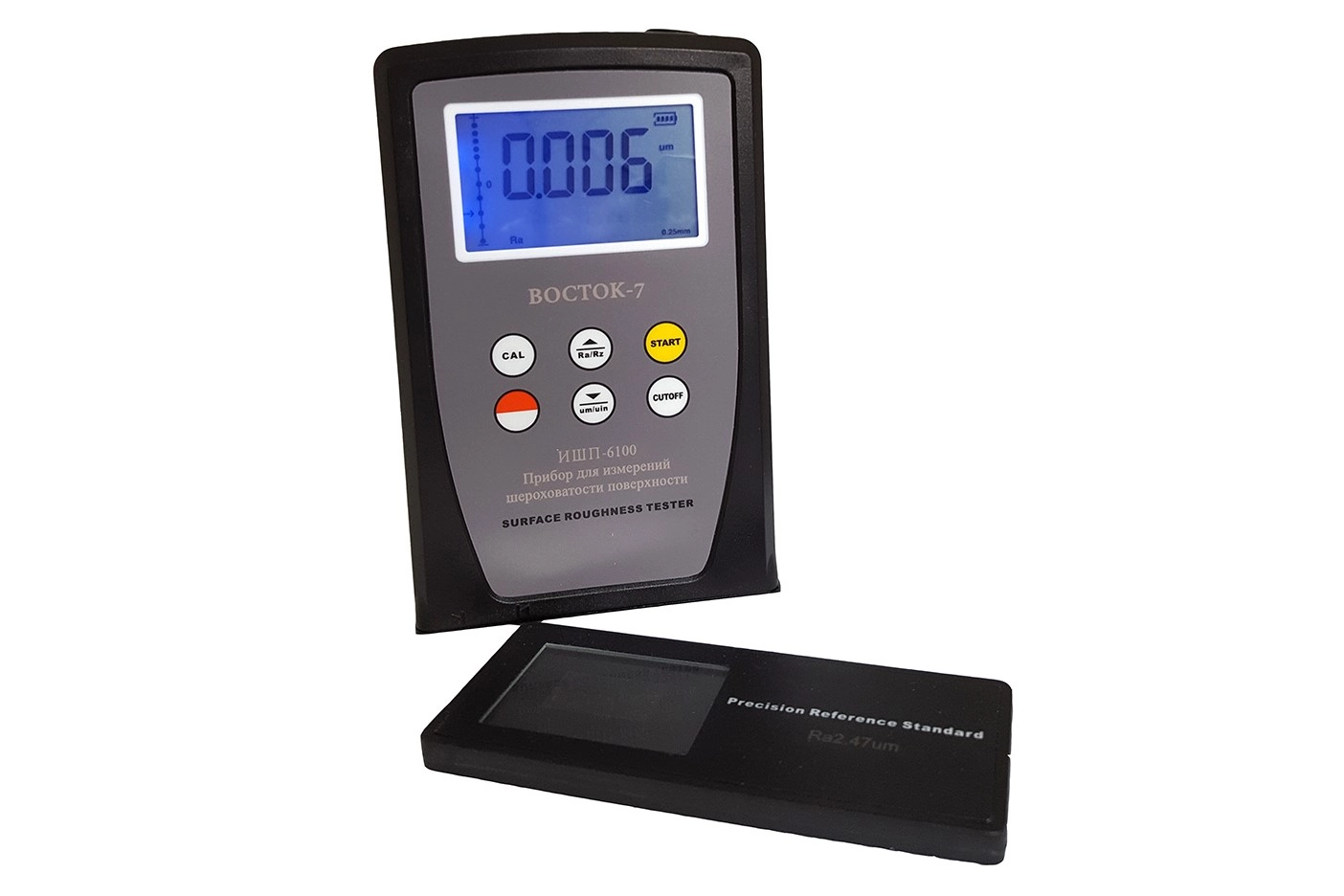

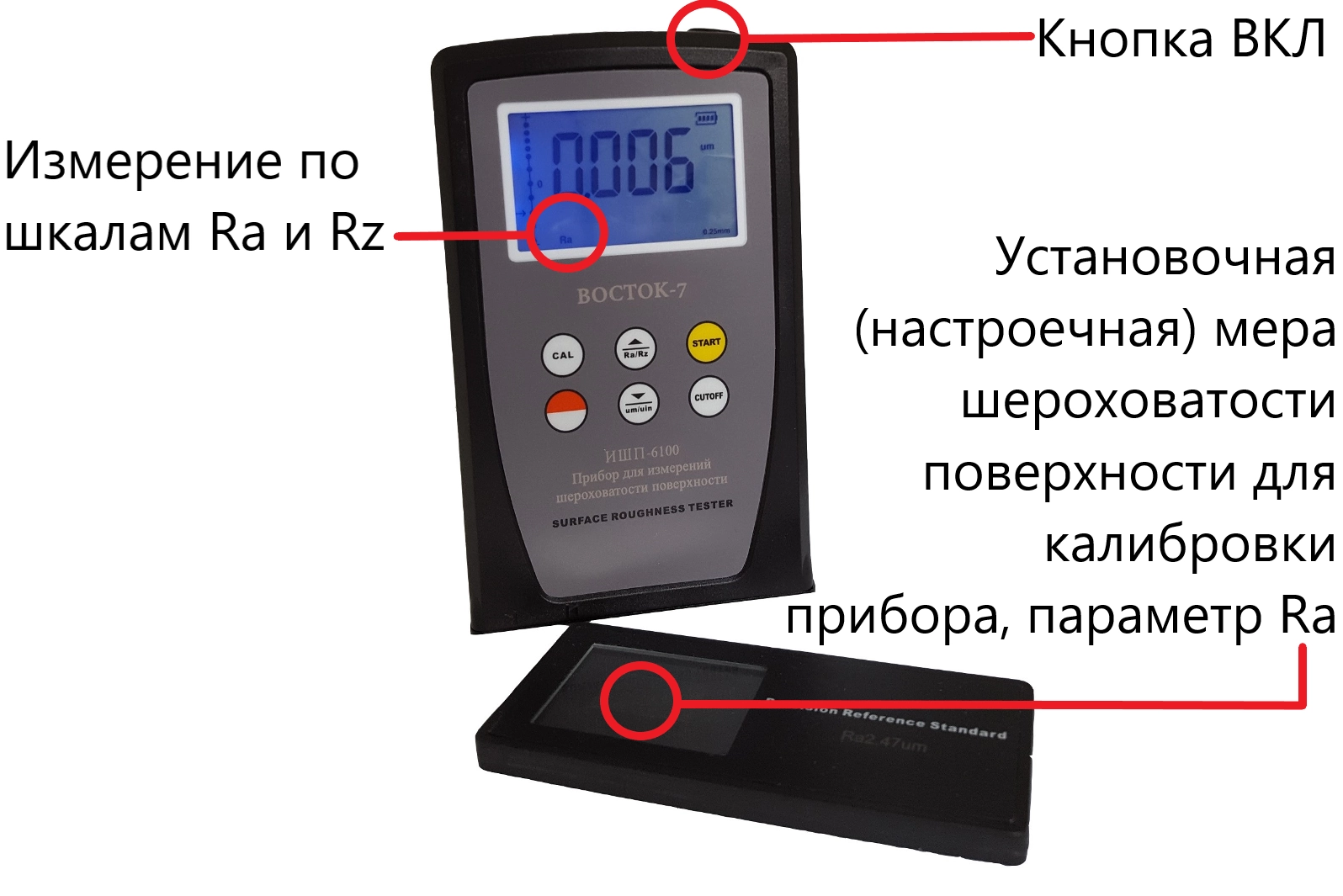

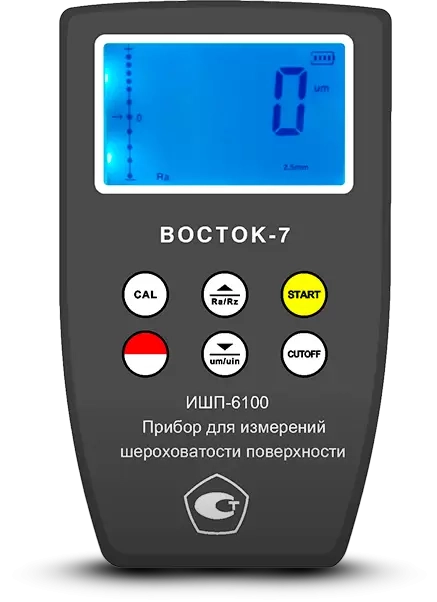

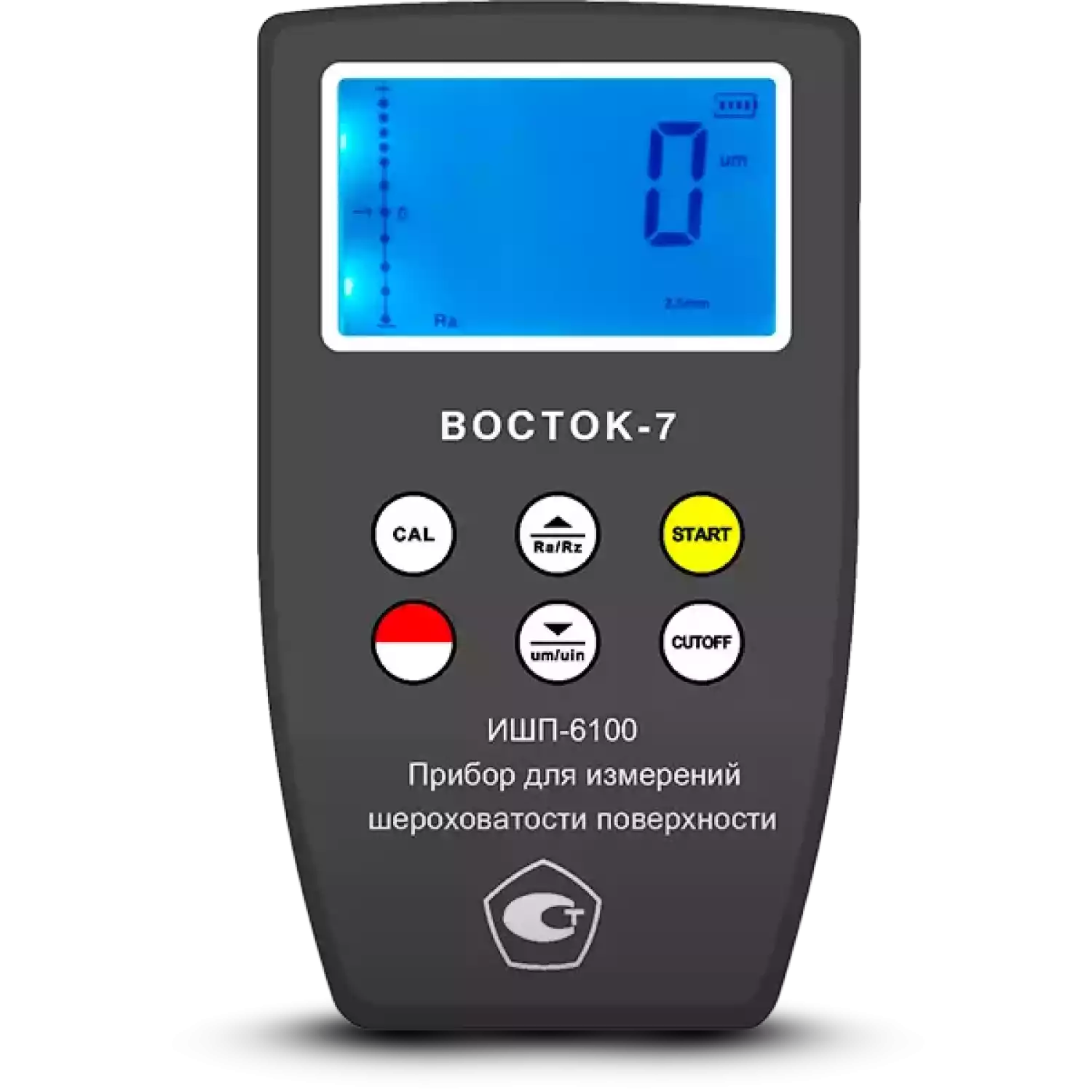

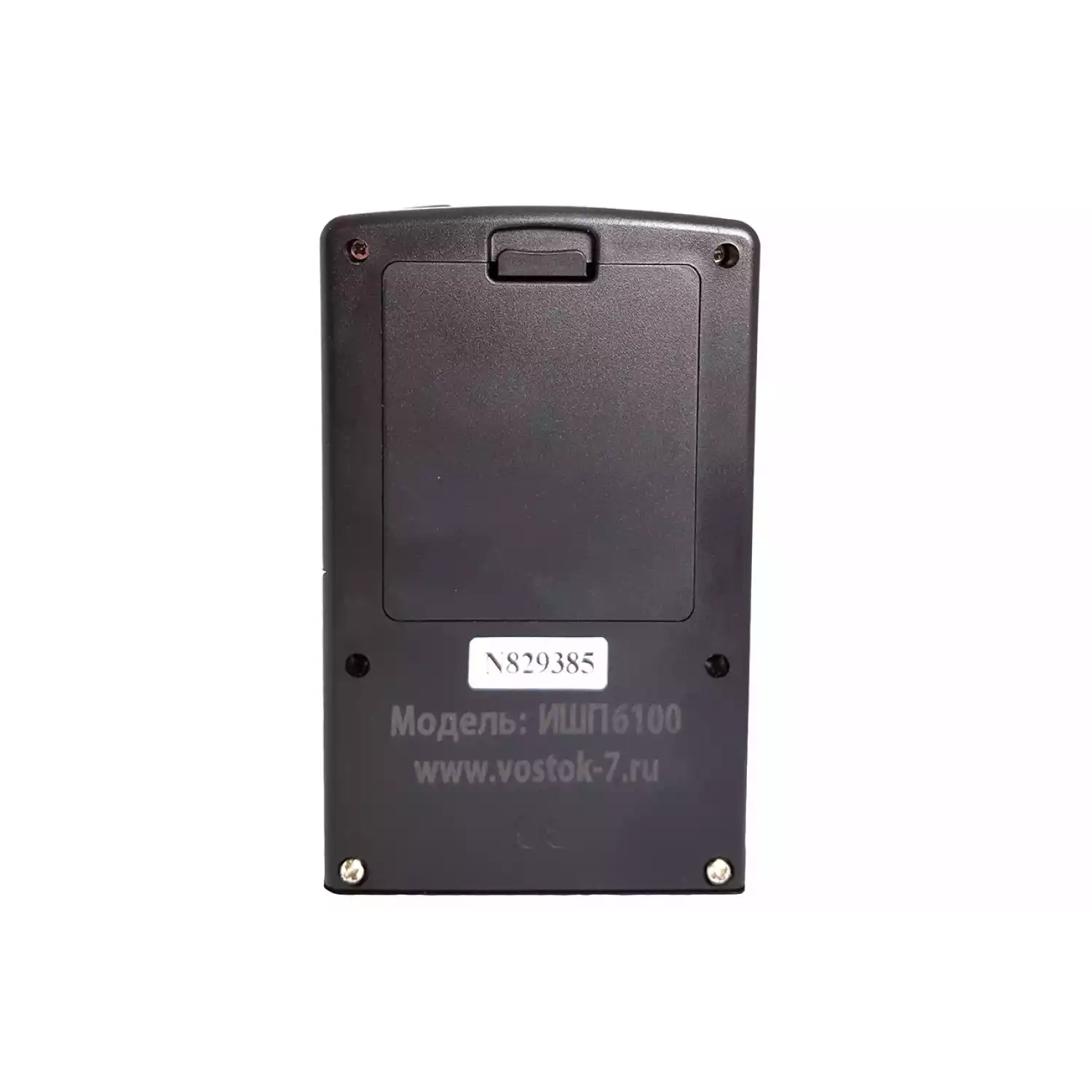

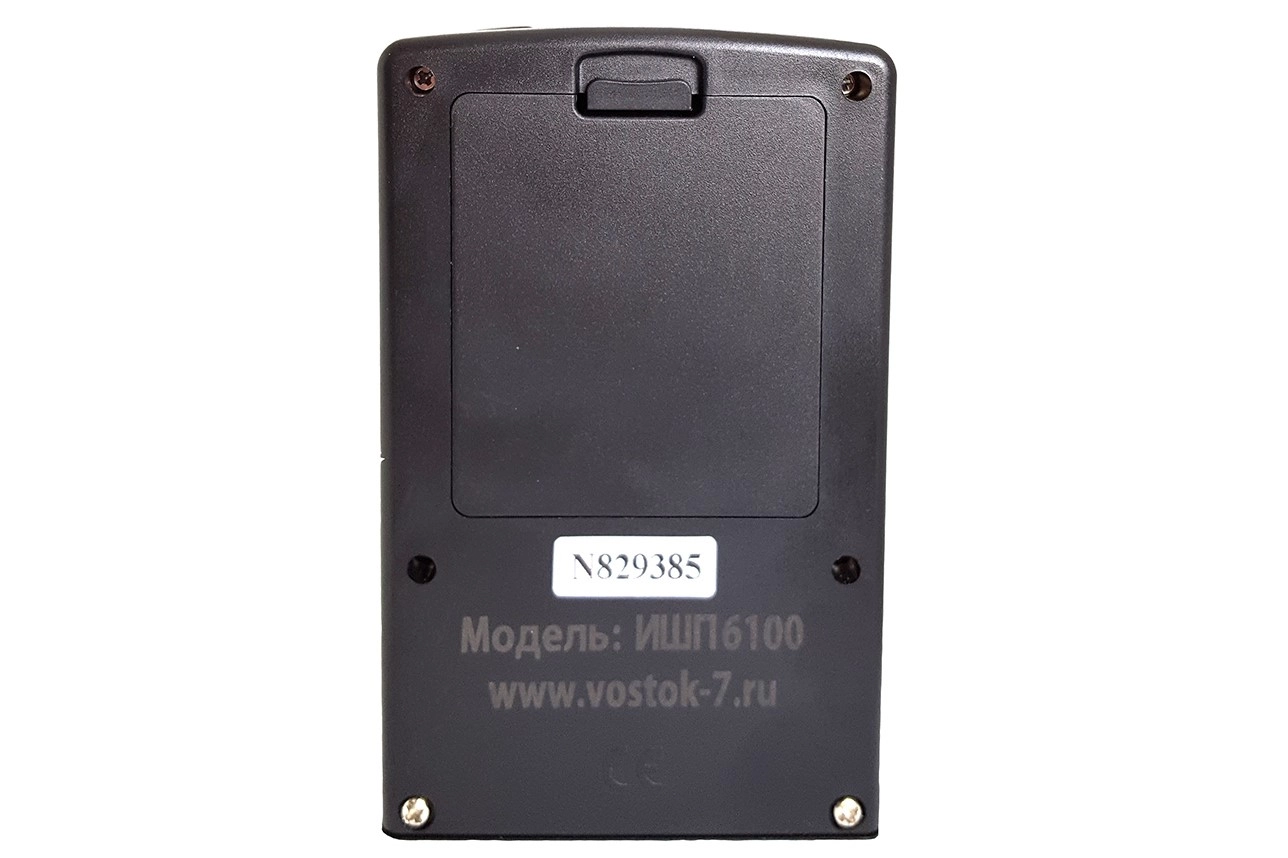

Приборы модификации ИШП-6100 предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров. Особенности модификации ИШП-6100:
НАЗНАЧЕНИЕ. Приборы для измерений шероховатости поверхности ИШП (далее — приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

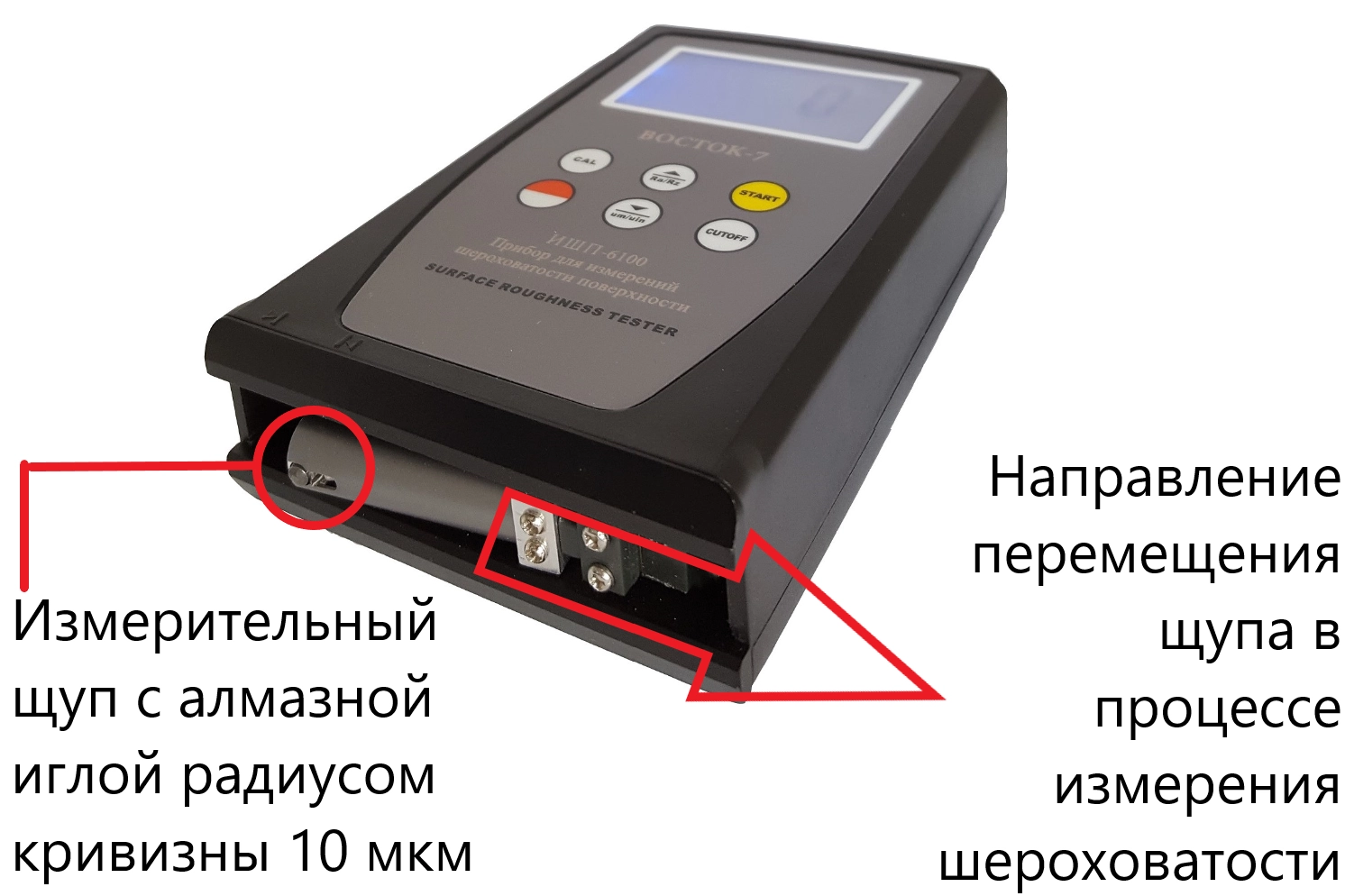

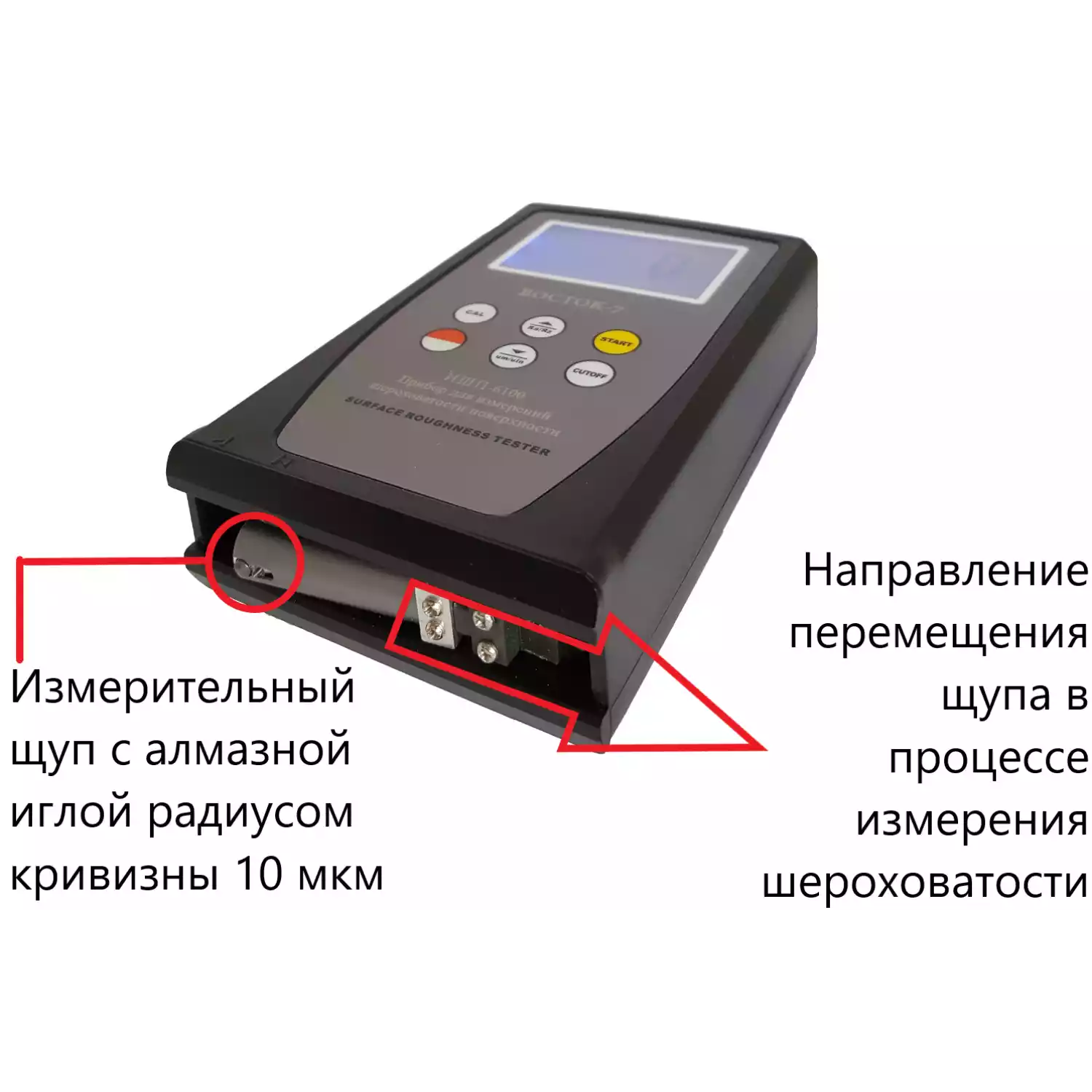

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

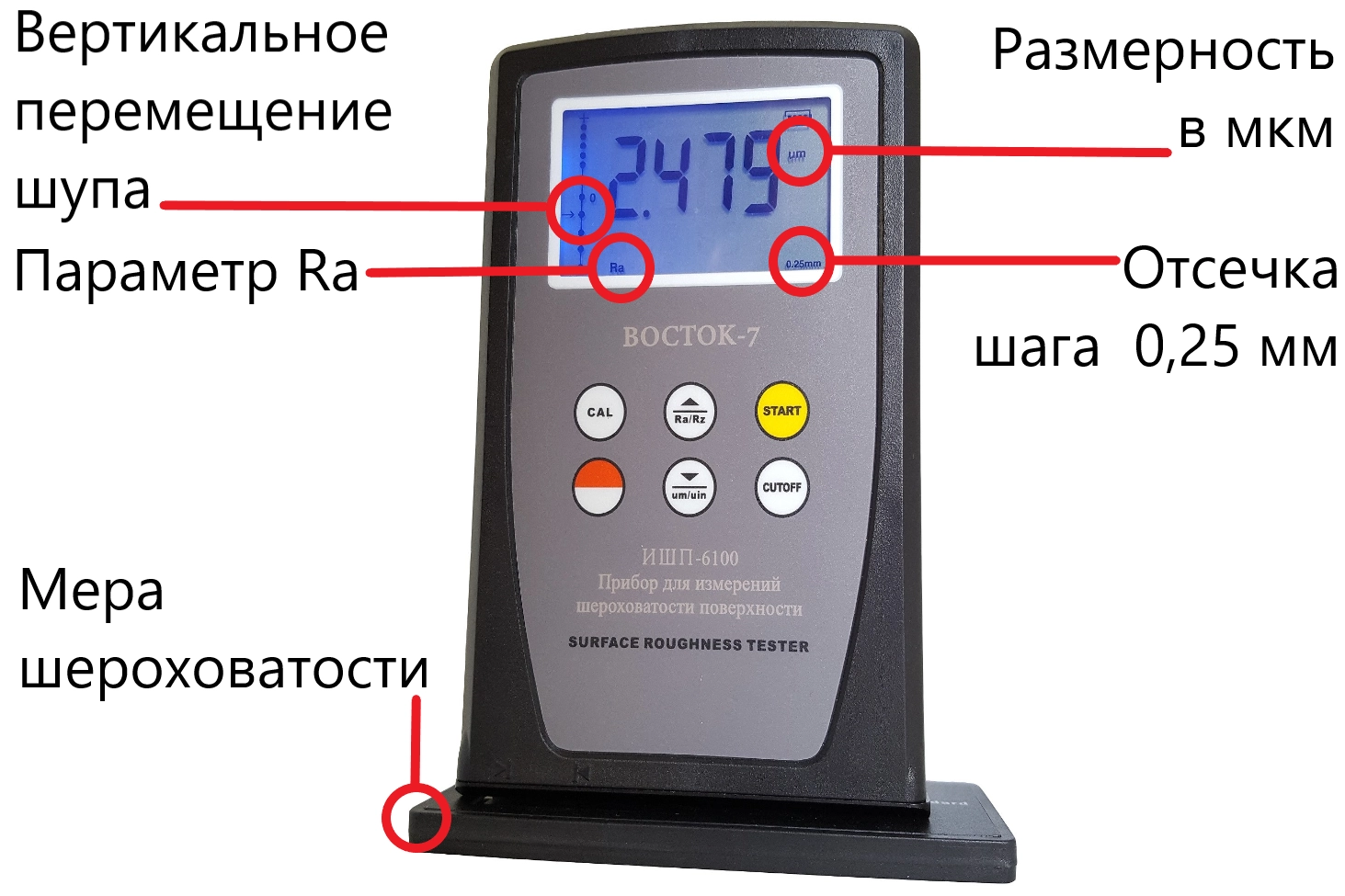

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.
Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.
|
Наименование характеристики |
Значение |
||
|
Модификация |
ИШП-6100 |
ИШП-110 |
ИШП-210 |
|
Измеряемые параметры шероховатости |
Ra, Rz |
Ra, Rz, Rq, Rt |
Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2 |
|
Фильтр |
RC |
RC |
Гаусса, RC, PC-RC Профиль без фильтра D-P |
|
График |
|
|
Первичный профиль / профиль, подвергнутый фильтрации и кривая tp |
|
Диапазон измерений: - по параметрам Ra, Rq, мкм - по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм - Ось X (горизонтальная), мм |
от 0,1 до 10,0 от 0,1 до 50,0 |
от 0,1 до 15,0 от 0,1 до 50,0 |
от 0,1 до 16,0 от 0,02 до 160,00
17,5 |
|
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм |
|
|
0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80 |
|
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % |
10 |
||
|
Относительное СКО результатов измерений, %, не более |
7 |
6 |
|
|
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм |
- |
от –80 до +80 |
|
|
Радиус кривизны щупа, мкм |
10 |
10 |
5 |
|
Измерительное усилие, мН |
16 |
50 |
4 |
|
Отсечка шага, мм |
0,25; 0,8; 2,5 |
||
|
Длина оценки, мм |
12,5 мм |
1,25; 4,0 |
от 1 до 5 длин отсечки шага |
|
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм |
0,135 0,5 1,0 |
||
|
Наименование характеристики |
Значение |
||
|
Модификация |
ИШП-6100 |
ИШП-110 |
ИШП-210 |
|
Автоотключение прибора, мин. |
5 |
10 |
|
|
Питание |

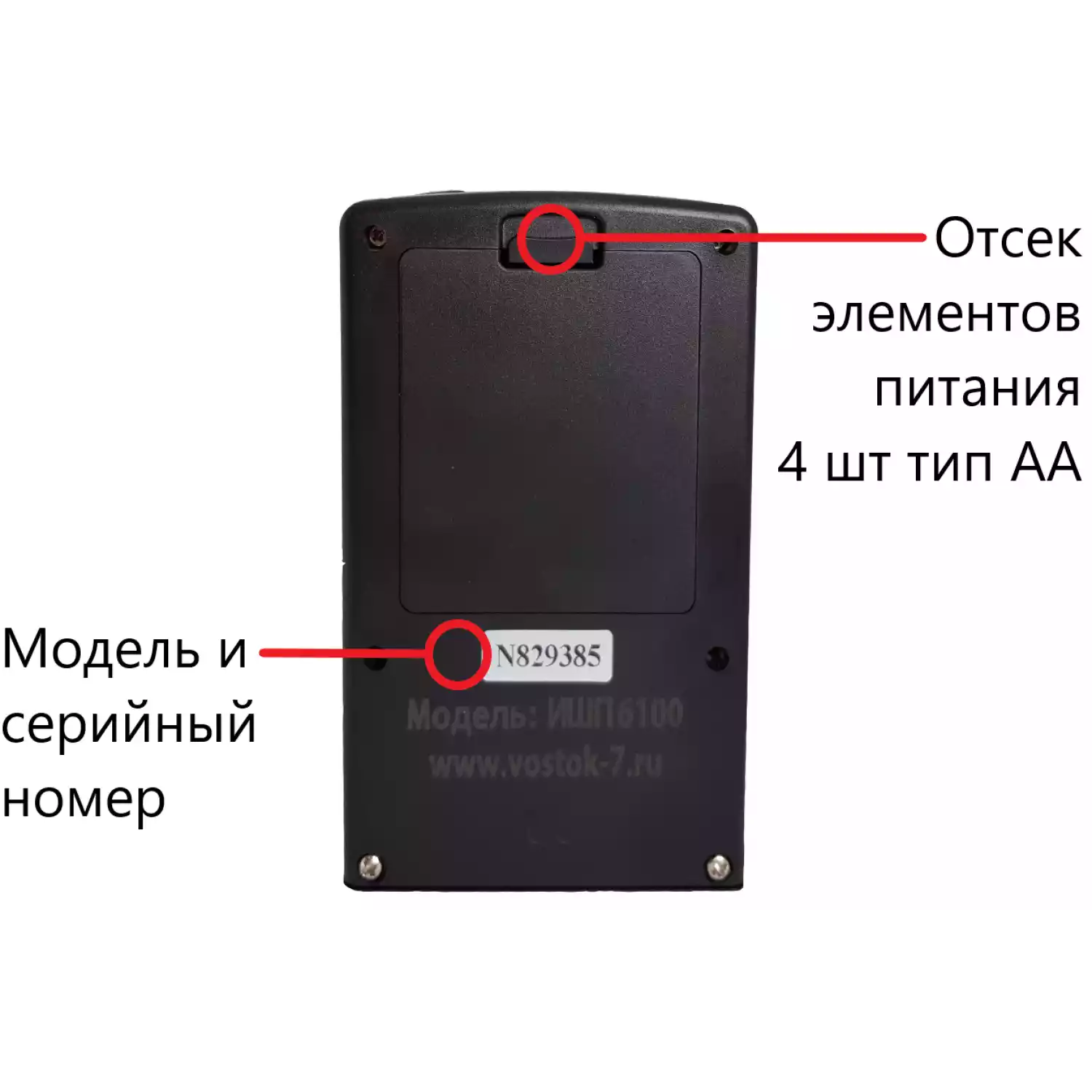

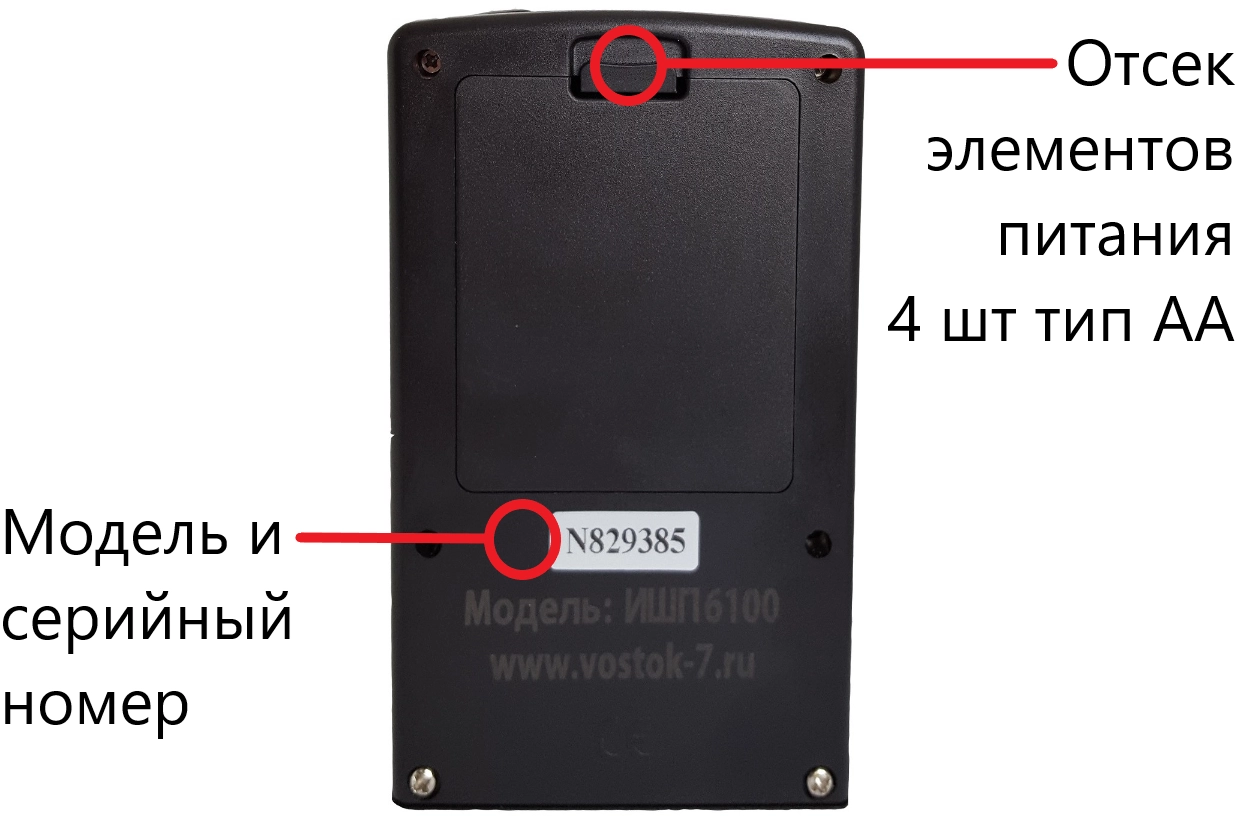

4 x 1,5 V батареи или аккумуляторы тип АА |
Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель |
Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа |
|
Длительность непрерывной работы, ч |
≥10 |
≥13 |
≥20 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
80×30×128 |
70×24×106 |
141×55×40 |
|
Масса, г, не более |
280 |
200 |
400 |
|
Условия эксплуатации: |
|||
|
Температура окружающей среды, °С |
0…+50 |
–20…+50 |
–20…+40 |
|
Относительная влажность воздуха, % |
30…80 |
30…90 |
|
|
Срок службы, лет, не менее |
5 |
||

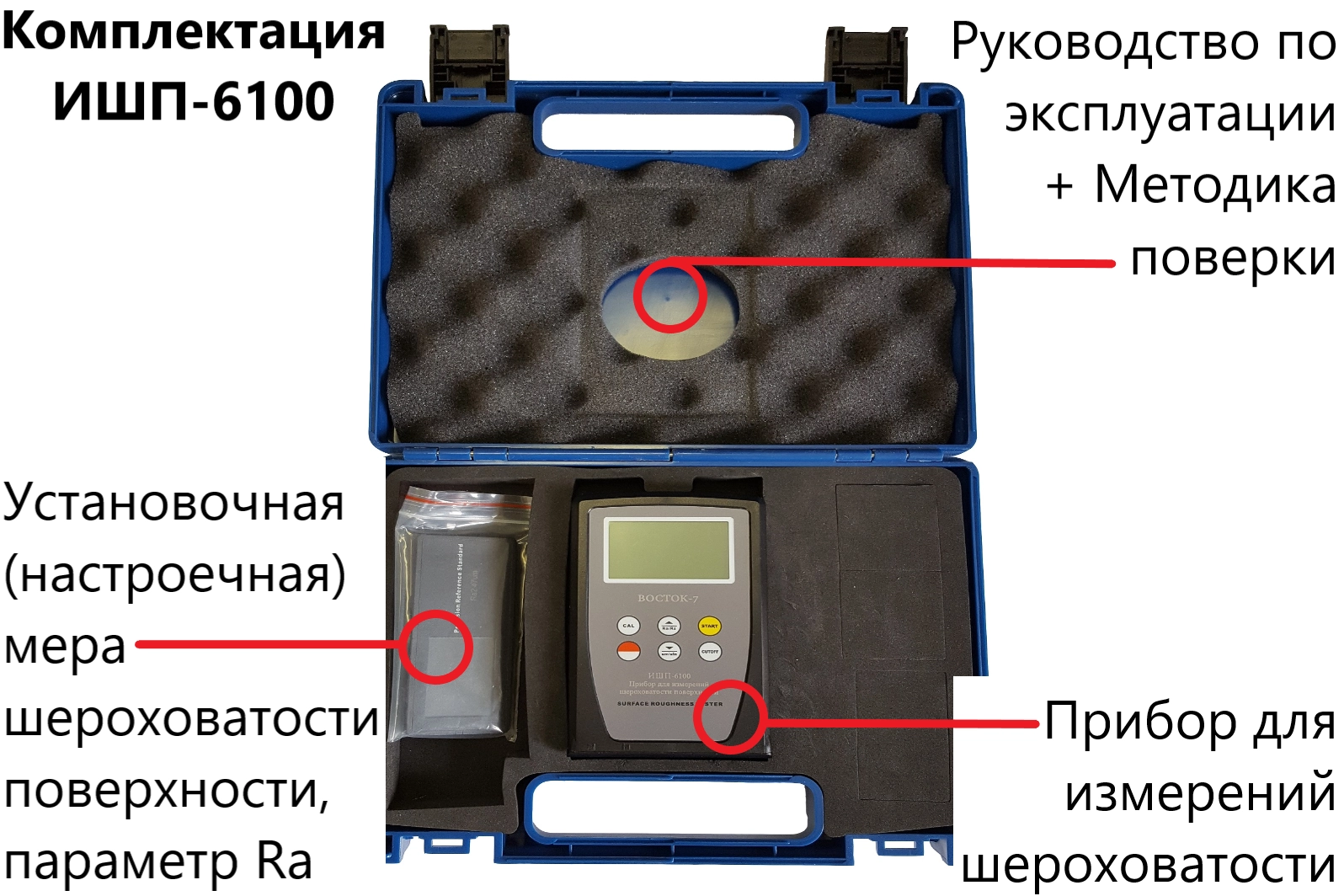

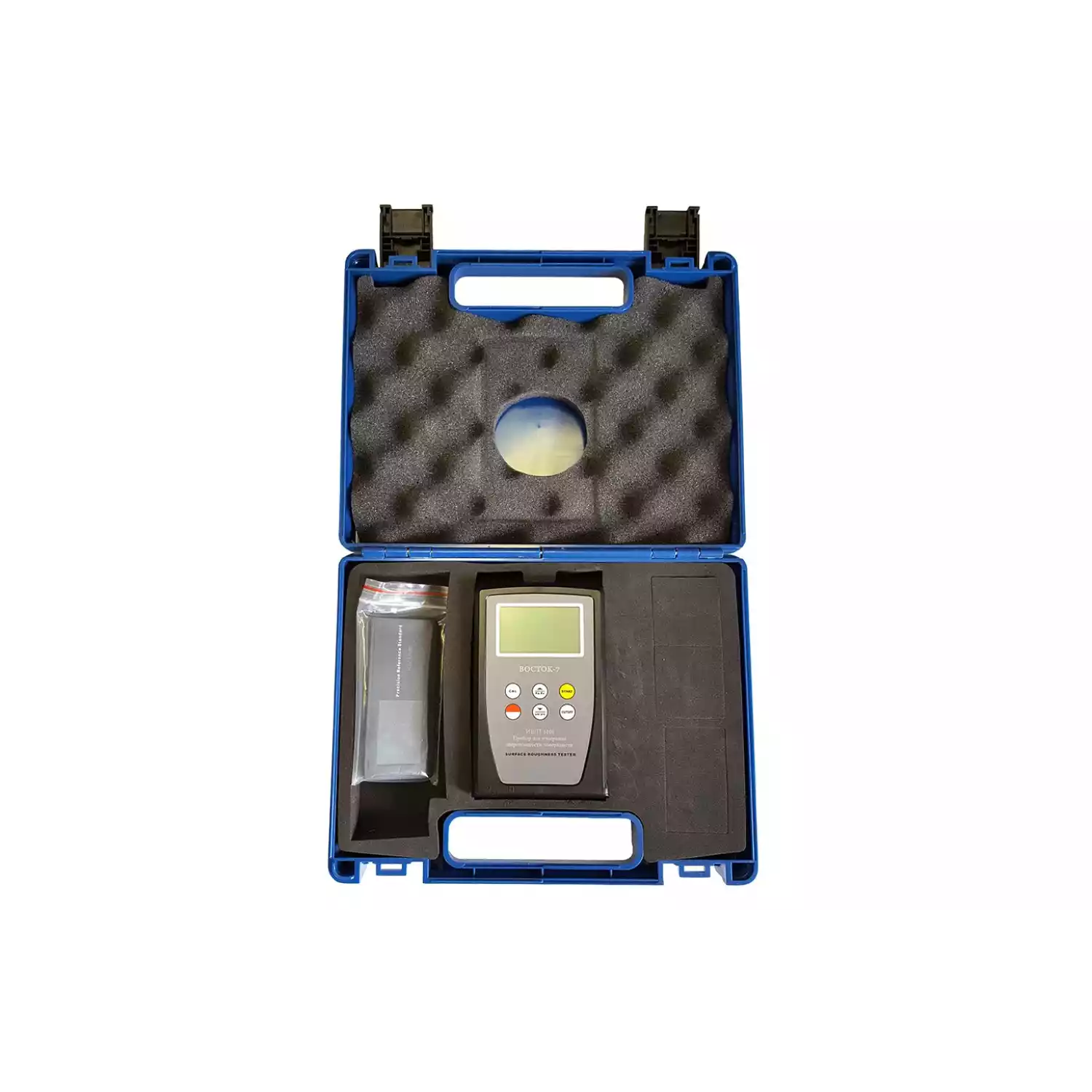

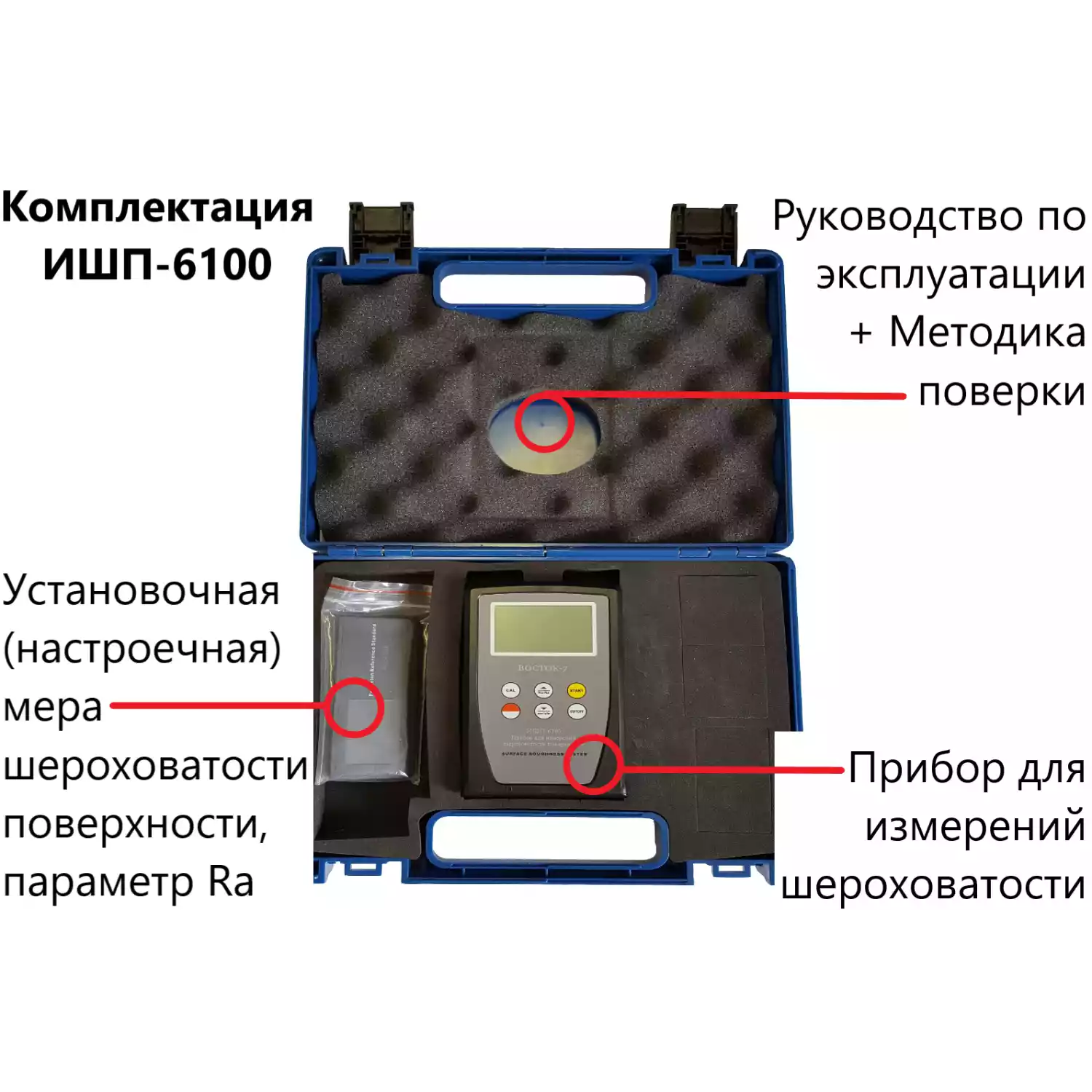

Базовая комплектация (включена в стоимость прибора): |
||
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений шероховатости |
ИШП-6100; ИШП-210; ИШП-110 |
1 шт. (по заказу) |
|
Установочная (настроечная) мера шероховатости поверхности, параметр Ra |
- |
1 шт. |
|
Принадлежности |
- |
1 компл. |
|
Программное обеспечение |
- |
1 компл.* |
|
Руководство по эксплуатации для модификации ИШП-6100 |
26.51.66.190-012-11548758-18 РЭ |
1 экз. |
|

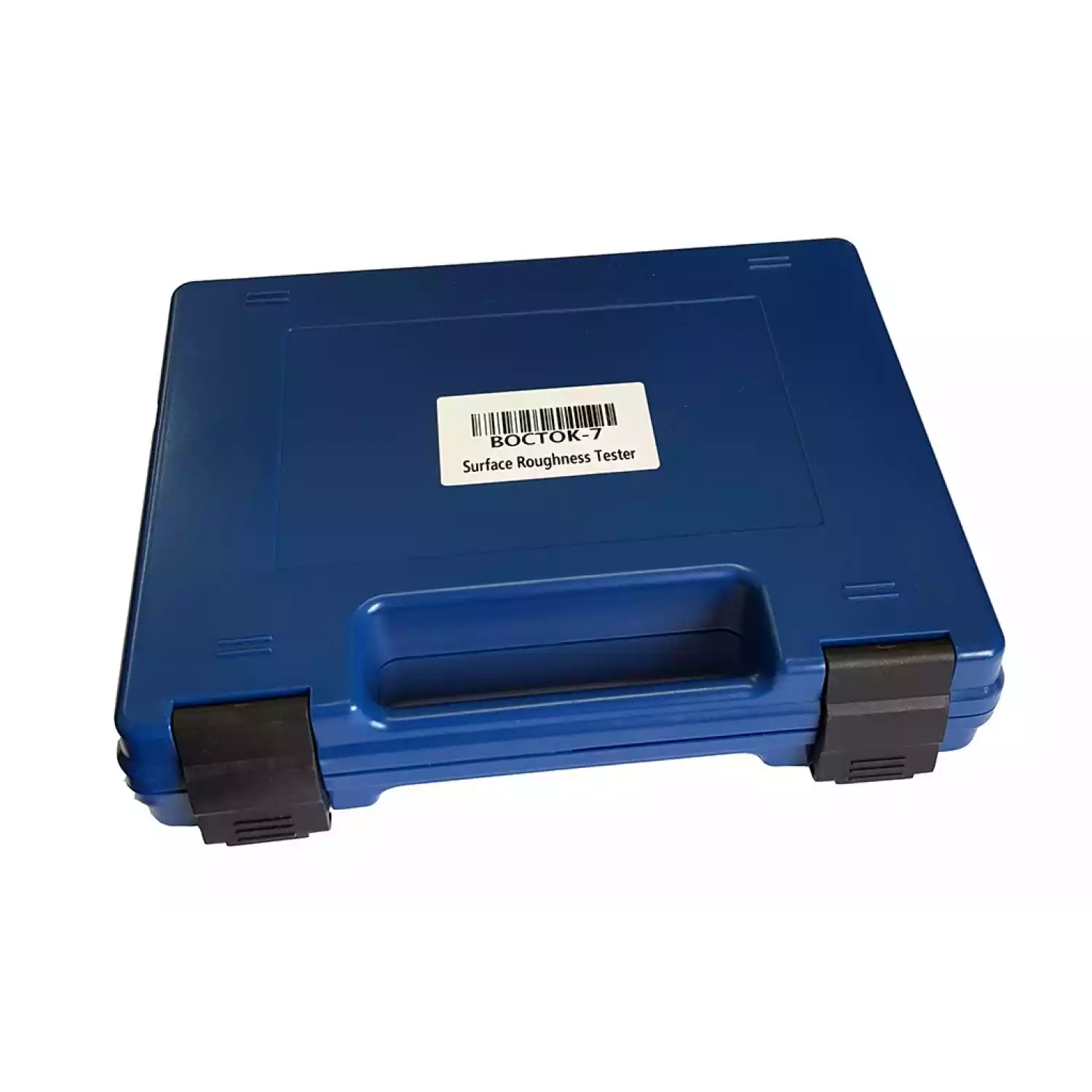

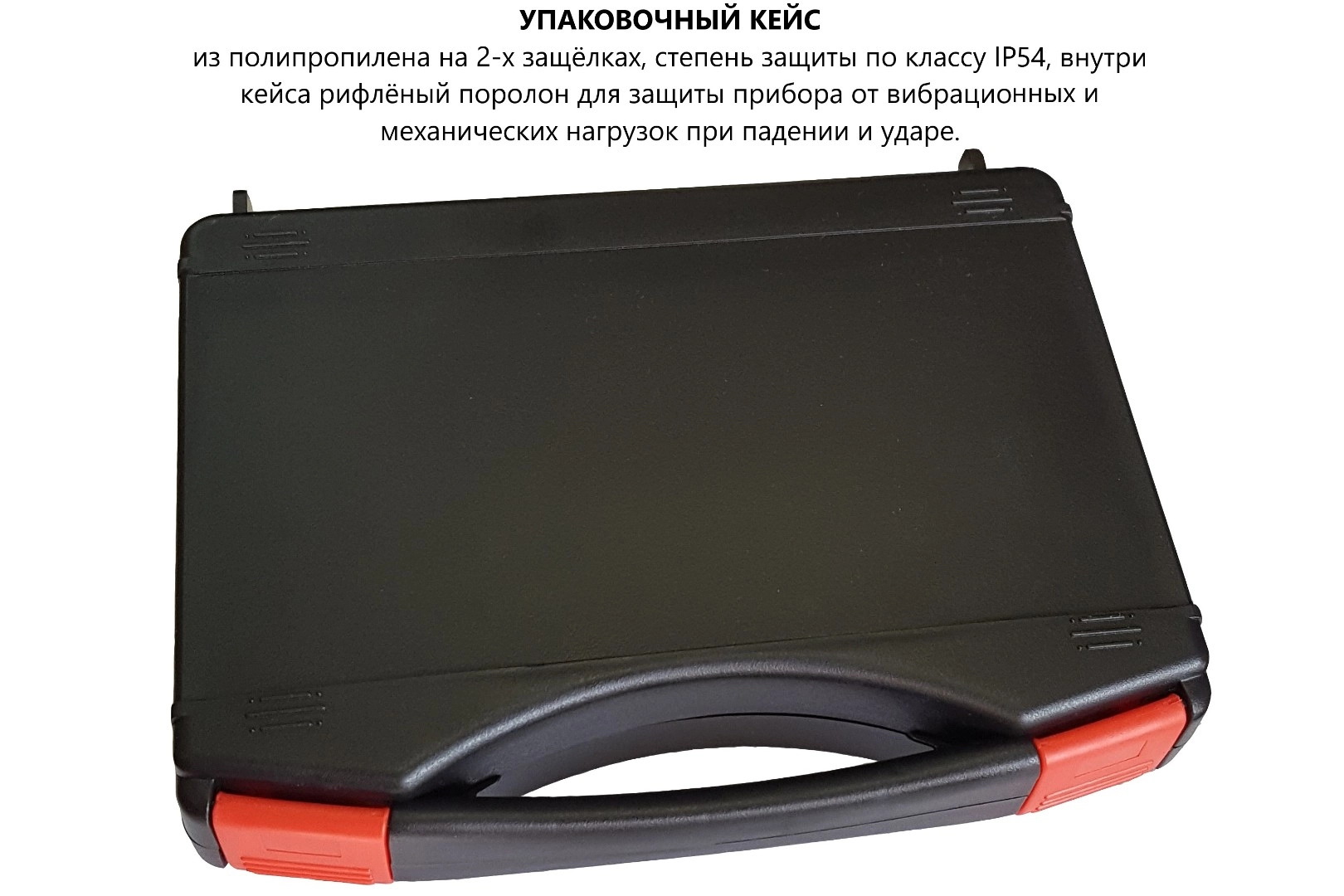

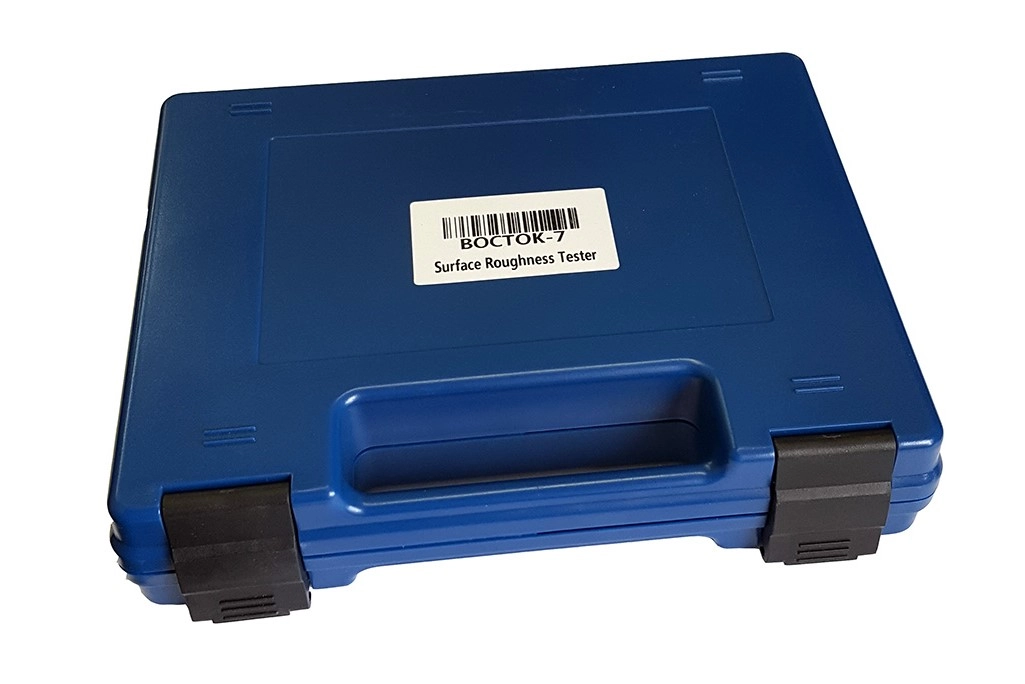

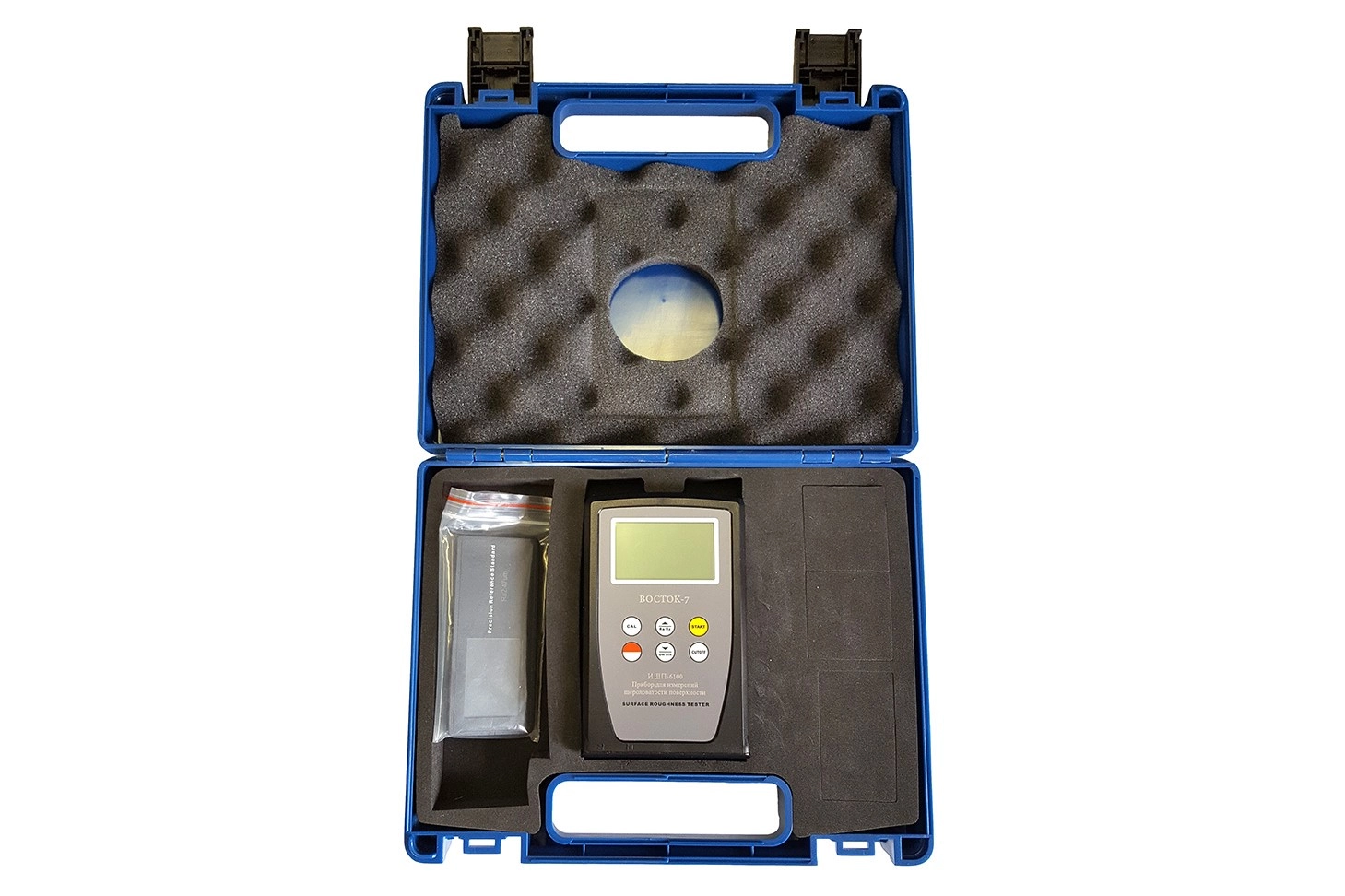

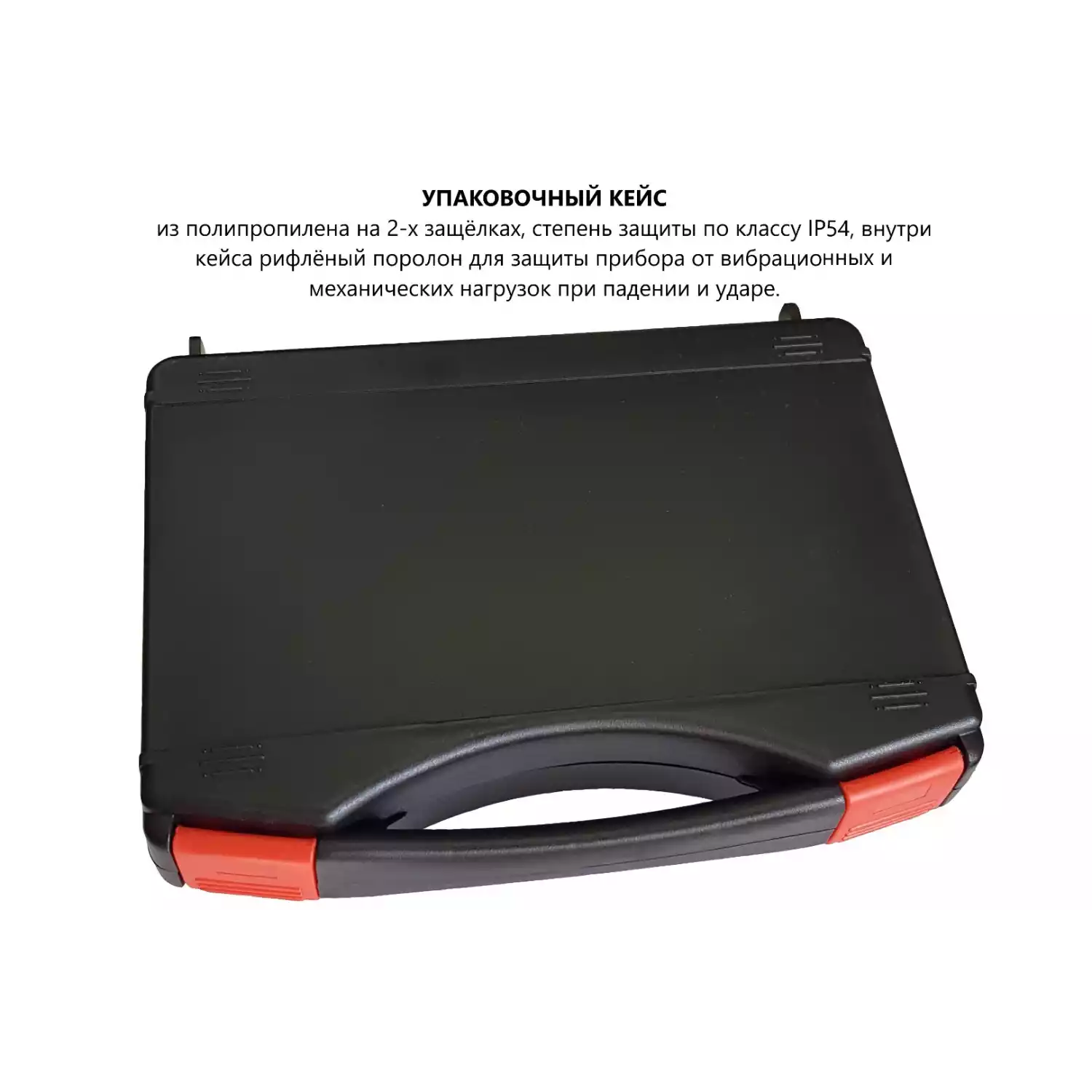

Упаковочный кейс |
- |
1 шт. |
|
Методика поверки |
РТ-МП-5411-445-2019 |
1 экз. |
Дополнительная комплектация (по заказу): |
||
|
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика |
По заказу |
|
|
Установочная рамка с выемкой для размещения в ней меры шероховатости |
По заказу |
|
|
V-образный блок для цилиндрических изделий с магнитом |
По заказу |
|
* только для модели ИШП-210
