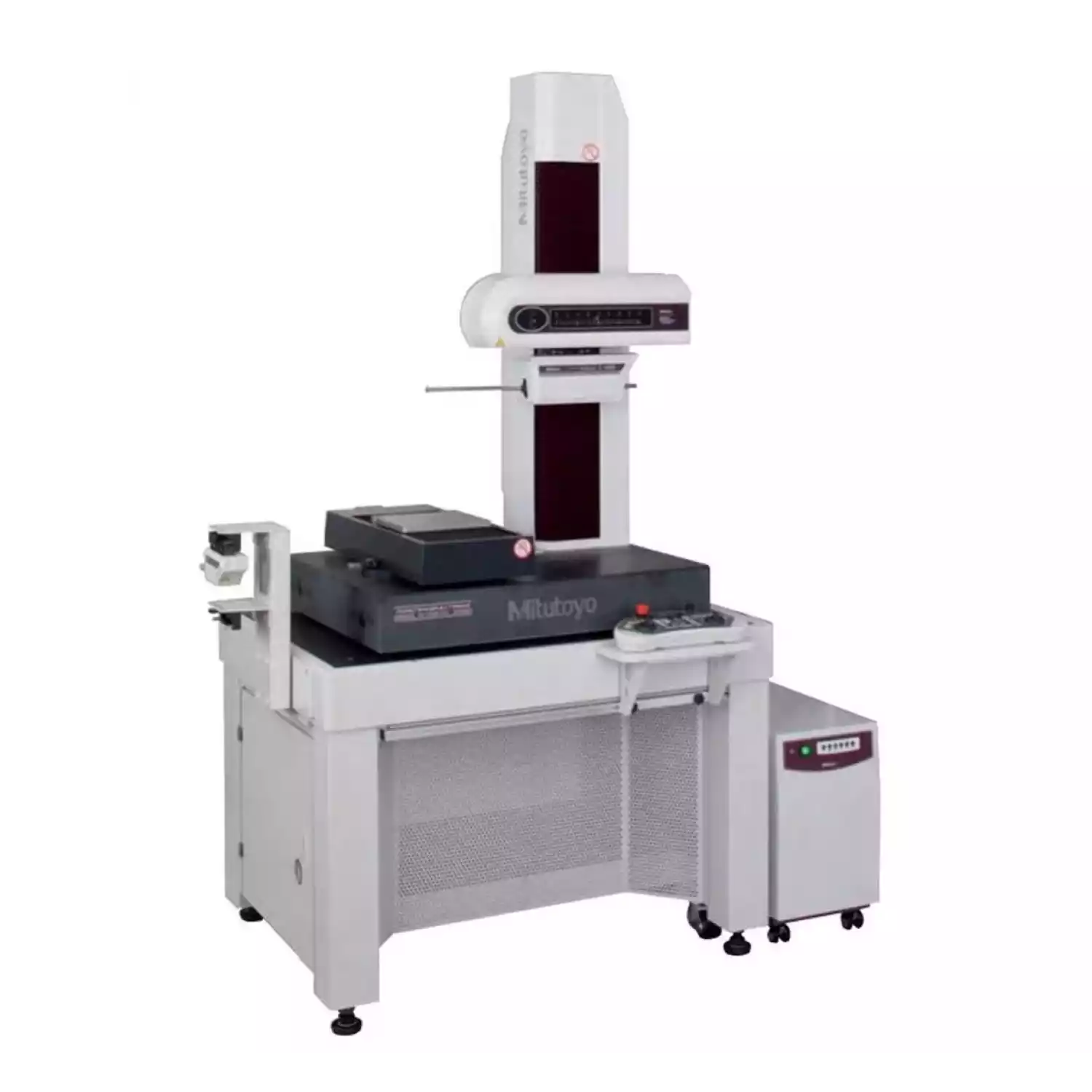

Профилометр-контурограф Formtracer Extreme SV-C4500CNC серия 525

Артикул: 1130

Профилометр-контурограф Formtracer Extreme SV-C4500CNC серия 525

Артикул: 1130

Профилометр-контурограф Formtracer Extreme SV-C4500CNC. Высокоточный, полностью автоматический прибор для измерения геометрии контура и шероховатости поверхности. Скорость перемещения по каждой оси более 200 мм/с.

Подробнее

Профилометр-контурограф Formtracer Extreme SV-C4500CNC серия 525 Mitutoyo

Все товары Mitutoyo

Нашли дешевле? Снизим цену!

Получить скидку

Отгрузка со склада

Все цены на сайте указаны с учетом НДС

Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями

Обмен или возврат товара при обнаружении неисправности

Нашли дешевле? Снизим цену!

Получить скидку

Описание Как купить? Доставка Оплата

Высокоточный, полностью автоматический прибор для измерения геометрии контура и шероховатости поверхности.

Отличительные особенности:

Высокопроизводительный прибор с ЧПУ заменяет два отдельных прибора
Возможно измерение больших расстояния по оси Z2 для моделей без поворотной оси а
Скорость перемещения по каждой оси более 200 мм/с
Двусторонний щуп для сканирования контуров сверху и снизу, например, в отверстиях
Регулировка измерительного усилия с помощью ПО FORMTRACEPAK
Привод для измерения контура оснащен компенсацией дугового перемещения, обеспечивающей высокую точность и разрешение по оси Z1
Идеально подходит для решения многозадачных измерений серии деталей или профилей
В датчик встроена система защиты от столкновений, которая автоматически останавливает машину в случае столкновения с деталью или оснасткой

Технические характеристики профилометра-контурографа Formtracer Extreme SV-C4500CNC:

Диапазон перемещения	Z2 = 300 мм / 500 мм
Диапазон измерения	Х= 200 мм У = 200 мм Контур: Z1= 60 мм Z2 = 300 мм / 500 мм Шероховатость: Z1 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом)
Скорость измерения	0,02 - 2 мм/с
Скорость привода	С ЧПУ: макс. 200 мм/с С джойстиком: 0-50 мм/с
Погрешность	Х = (0,8 +4L/200) мкм [ L: измеряемая длина (мм)] Z1 = (0,8 + I2HI/100) мкм [ Н: измеряемая высота от горизонтального положения (мм)] Модель без оси о: Z2 = (1,5 + 110HI/1000) мкм
Диапазон наклона	- 45° (ПрЧС) до +10° (ПЧС)
Измерительное усилие	0,75 мН
Программное обеспечение	FORMTRACEPAK Позволяет управлять всеми осями, дополнительным моторизированным столом (ось V) и поворотным столом для эффективной автоматизации измерений Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик Протокол измерений можно создать с помощью редактируемого шаблона

SV-C4500CNC-S
Диапазон по оси Z2 [мм]	Моторизованный стол (ось У)	Наклонный блок (ось а)
300	-	-
300	-	Установлено
300	Установлено	-
300	Установлено	Установлено
SV-C4500CNC-H
Диапазон по оси Z2 [мм]	Моторизованный стол (ось Y)	Наклонный блок (ось а)
500	-	-
500	-	Установлено
500	Установлено	-
500	Установлено	Установлено
