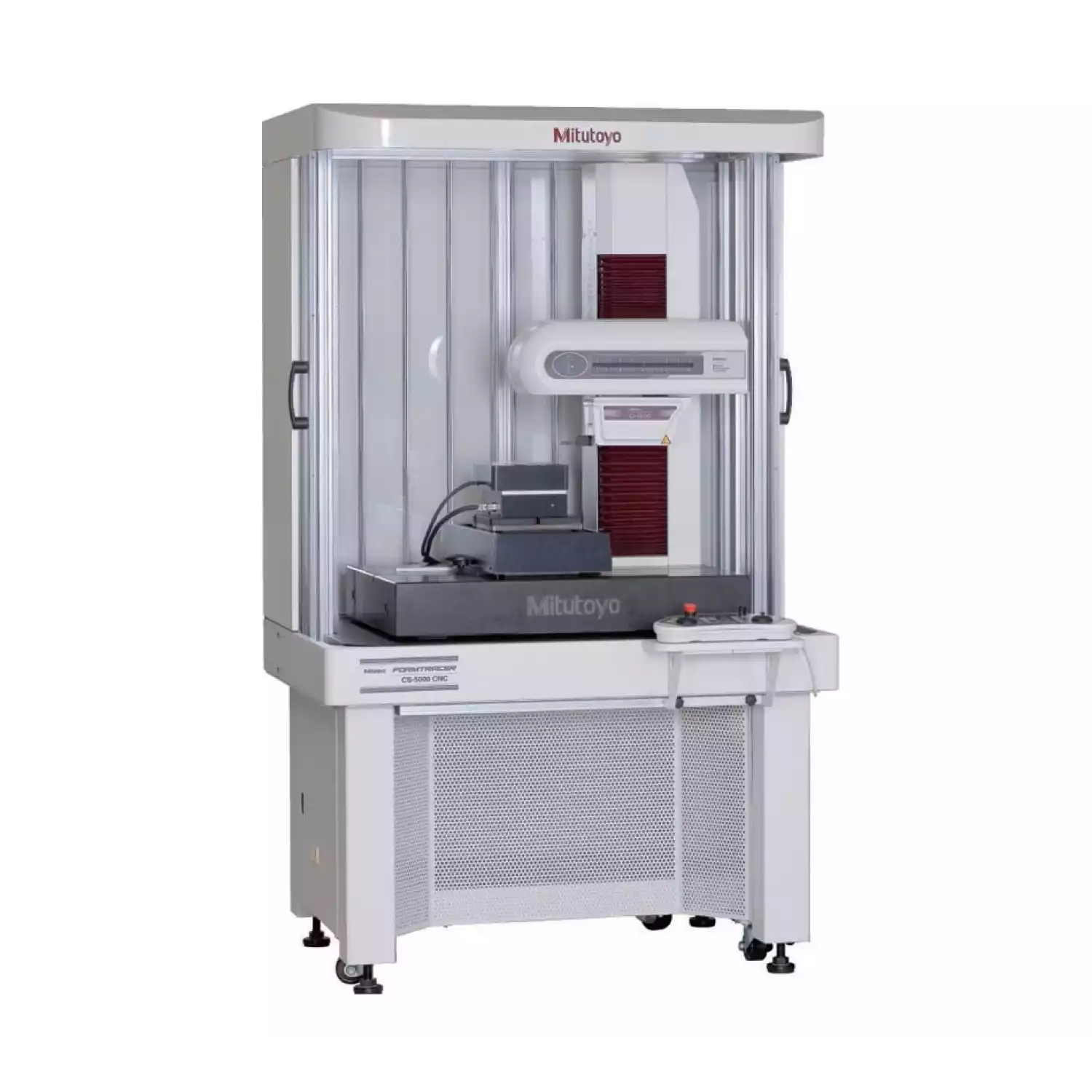

Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC серия 525

Точные полностью автоматические приборы для контроля геометрии контура и шероховатости поверхности с использованием одного и того же щупа/ датчика за одно измерение.

Отличительные особенности:

Высочайшая точность и повторяемость результатов измерений
Одновременный контроль геометрии контура и оценка шероховатости поверхности
Включает в себя кабину и виброизоляционный стенд в стандартной комплектации для уменьшения влияний внешних факторов
Благодаря шкалам Mitutoyo Laser Holoscale и линейному энкодеру проходящего типа, встроенным в оси Х1 и Z1, достигается высокое разрешение по оси Х1: 6,25 нм и оси Z1: 0,8 нм/1,6 нм
Приводы осей Х1 и Z2 обеспечиваю максимальную скорость перемещения 40 мм/с и 200 мм/с соответственно

Технические характеристики профилометров-контурографов Formtracer Extreme CS-5000CNC и CS-H5000CNC:

Диапазон перемещения	Z2 = 300 мм / 500 мм
Диапазон измерения	X = 200 мм Z1 = 12 мм [щуп стандартной длины] Z1 = 24 мм [щуп двойной длины]
Скорость измерения	Измерение шероховатости: 0,02 - 0,2 мм/с Измерение контура: 0,02 - 2 мм/с
Скорость привода	Режим ЧПУ: Макс. 200 мм/с Режим управления джойстиком: 0 - 50 мм/с
Погрешность	CS-5000CNC: X = (0,3+0,002L) мкм Z1 = (0.3+Ю,02Н1) мкм CS-H5000CNC: Х = (0,16+0,001 L) мкм Z1 =(0,07+10,02HI) мкм [ L: Длина перемещения (мм) ] [ Н : изм. высота от горизонтального положения (мм) ]
Прямолинейность перемещения	CS-5000CNC: Х = (0,1+0,0015L) мкм со стандартным щупом Х = (0,2+0,0015L) мкм с щупом двойной длины CS-H5000CNC: X = (0,05+0,0003L) мкм со стандартным щупом X = (0,1+0,0015L) мкм с щупом двойной длины
Измерительное усилие	4 мН (со стандартным щупом) 0,75 мН (с щупом двойной длины)
Разрешение	Х = 0,00625 мкм CS-5000CNC: Z1 =0,0008мкм [со стандартным щупом ] Z1 =0,0016мкм [с щупом двойной длины ] CS-H5000CNC: Z1 = 0,0008 мкм [ со стандартным щупом) Z1 = 0,0016 мкм [ с щупом двойной длины ]
Программное обеспечение	FORMTRACEPAK Позволяет управлять всеми осями, дополнительным моторизированным столом (ось У) и поворотным столом для эффективной автоматизации измерений Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик Протокол измерений можно создать с помощью редактируемого шаблона

CS-5000CNCH

Модель	CS-5000CNCH	CS-5000CNCH + Наклонный блок	CS-5000CNCH + Моторизованный стол	CS-5000CNCH + Моторизованный стол + Наклонный блок
Диапазон по оси Z2 [мм]	500	500	500	500
Моторизованный стол (ось У)	-	-	Установлен	Установлен
Наклонный блок (ось а)	-	Установлен	-	Установлен

CS-5000CNCS

Модель	CS-5000CNCS	CS-5000CNCS + Наклонный блок	CS-5000CNCS + Моторизованный стол	CS-5000CNCS + Моторизованный стол + Наклонный блок
Диапазон по оси Z2 [мм]	300	300	300	300
Моторизованный стол (ось У)	-	-	Установлен	Установлен
Наклонный блок (ось а)	-	Установлен	-	Установлен

CS-H5000CNCS

Модель	CS-H5000CNCS	CS-H5000CNCS + Моторизованный стол
Диапазон по оси 12 [мм]	300	300
Моторизованный стол (ось Y)	-	Установлен
Наклонный блок (ось а)	-	-

Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC - щупы
