Изготовитель: Amittary (КНР)
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Образцы шероховатости поверхности (сравнения) предназначены для контроля шероховатости поверхности металлических деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения станочниками при контроле обрабатываемых деталей на металлорежущих станках, при контроле шероховатости труднодоступных поверхностей, конструкторами и технологами при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для контроля приборов измерения шероховатости.
Образцы шероховатости поверхности (сравнения)
Важно:
При работе образец должен находиться в максимально приближенном состоянии к состоянию, в котором находится контролируемое изделие (включая цвет поверхности, степень освещённости и т.п.). Антикоррозионная обработка должна быть немедленно применена в случае удара или царапанья образца.
Контроль поверхности детали по параметру шероховатости Ra производится путем визуального сравнения с образцом. К оцениваемой поверхности, подбирается наиболее подходящий образец, значение шероховатости которого берётся в качестве оценочного. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения.
Назначение - для визуального и тактильного (пальцами на ощупь) сравнения.

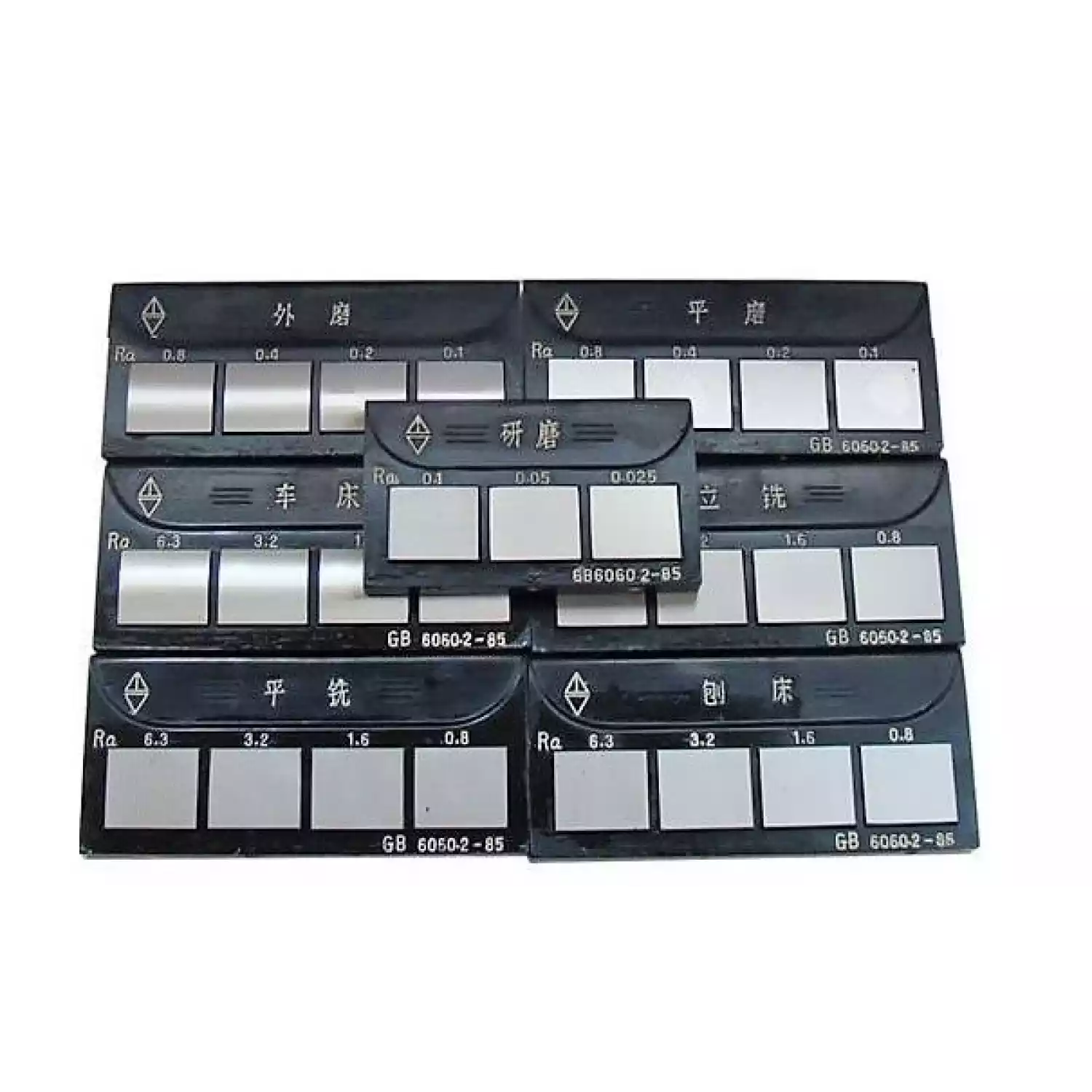

Комплект состоит из 7 наборов различных образцов шероховатости (сравнения): 6 наборов содержит по 4 образца и 1 набор содержит 3 образца, общее количество образцов - 27 шт. наиболее важных методов обработки поверхности с наиболее распространёнными среднеарифметическими значениями. Комплект предназначен для сравнения и определения степени финишной обработки поверхности сравнительным методом и визуальной оценкой на глаз или при помощи увеличительной лупы.
Образцы шероховатости поверхности (сравнения) изготовлены из никелевого сплава с высокой твёрдостью и хорошей износостойкостью.
Все 27 образцов откалиброваны в метрическом эквиваленте шероховатости Ra.
Классификация и степень шероховатости приведены в таблице:
|
Набор № |
Вид обработки |
Шероховатость Ra, um |
|
1 |
(Lathe) Точение – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
|
2 |
(Planer/A bed) Строгание – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
|
3 |
(Flat milling) Фрезирование плоское – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
|
4 |
(Vertical milling) Фрезирование вертикальное – комплект из 4-х образцов |
0,8 / 1,6 / 3,2 / 6,3 |
|
5 |
(External grinding) Шлифование периферией круга наружное круглое – комплект из 4-х образцов |
0,1 / 0,2 / 0,4 / 0,8 |
|
6 |
(Flat grinding) Шлифование периферией круга плоское – комплект из 4-х образцов |
0,1 / 0,2 / 0,4 / 0,8 |
|
7 |
(Grinding) Шлифование – комплект из 3-х образцов |
0,025 / 0,05 / 0,1 |
Назначение - для визуального и тактильного (пальцами на ощупь) сравнения.
Комплект содержит образцы для 6 наиболее важных методов обработки поверхности с наиболее распространёнными среднеарифметическими значениями. Комплект предназначен для сравнения и определения степени финишной обработки поверхности сравнительным методом и визуальной оценкой на глаз или при помощи увеличительной лупы.
Образцы шероховатости поверхности (сравнения) изготовлены из 45-й нержавеющей стали, за исключением образца GCr15, который использует притирочную плитку.
Все 30 образцов откалиброваны в дюймовой среднеарифметической размерности и в метрическом эквиваленте шероховатости Ra.
Классификация и степень шероховатости приведены в таблице:
|
Фрезерование цилиндрическое (ФЦ) TURNING |
Фрезерование точение (ФТ) VERTICAL MILLING |
Точение (Т)
HORIZONTAL MILLING |
Шлифование плоское (ШП) PLAIN GRINDING |
Шлифование цилиндрическое (ШЦ) EXTERNAL GRINDING |
Полирование плоское (ПП) PLAT LAPPING |
||||||
|
um |
u” |
um |
u” |
um |
u” |
um |
u” |
um |
u” |
um |
u” |
|
12.5 |
500 |
12.5 |
500 |
12.5 |
500 |
1.6 |
63 |
1.6 |
63 |
|
|
|
6.3 |
250 |
6.3 |
250 |
6.3 |
250 |
0.8 |
32 |
0.8 |
32 |
|
|
|
3.2 |
125 |
3.2 |
125 |
3.2 |
125 |
0.4 |
16 |
0.4 |
16 |
|
|
|
1.6 |
63 |
1.6 |
63 |
1.6 |
63 |
0.2 |
8 |
0.2 |
8 |
|
|
|
0.8 |
32 |
0.8 |
32 |
0.8 |
32 |
0.1 |
4 |
|
|
0.1 |
4 |
|
0.4 |
16 |
0.4 |
16 |
0.4 |
16 |
0.05 |
2 |
|
|
0.05 |
2 |
