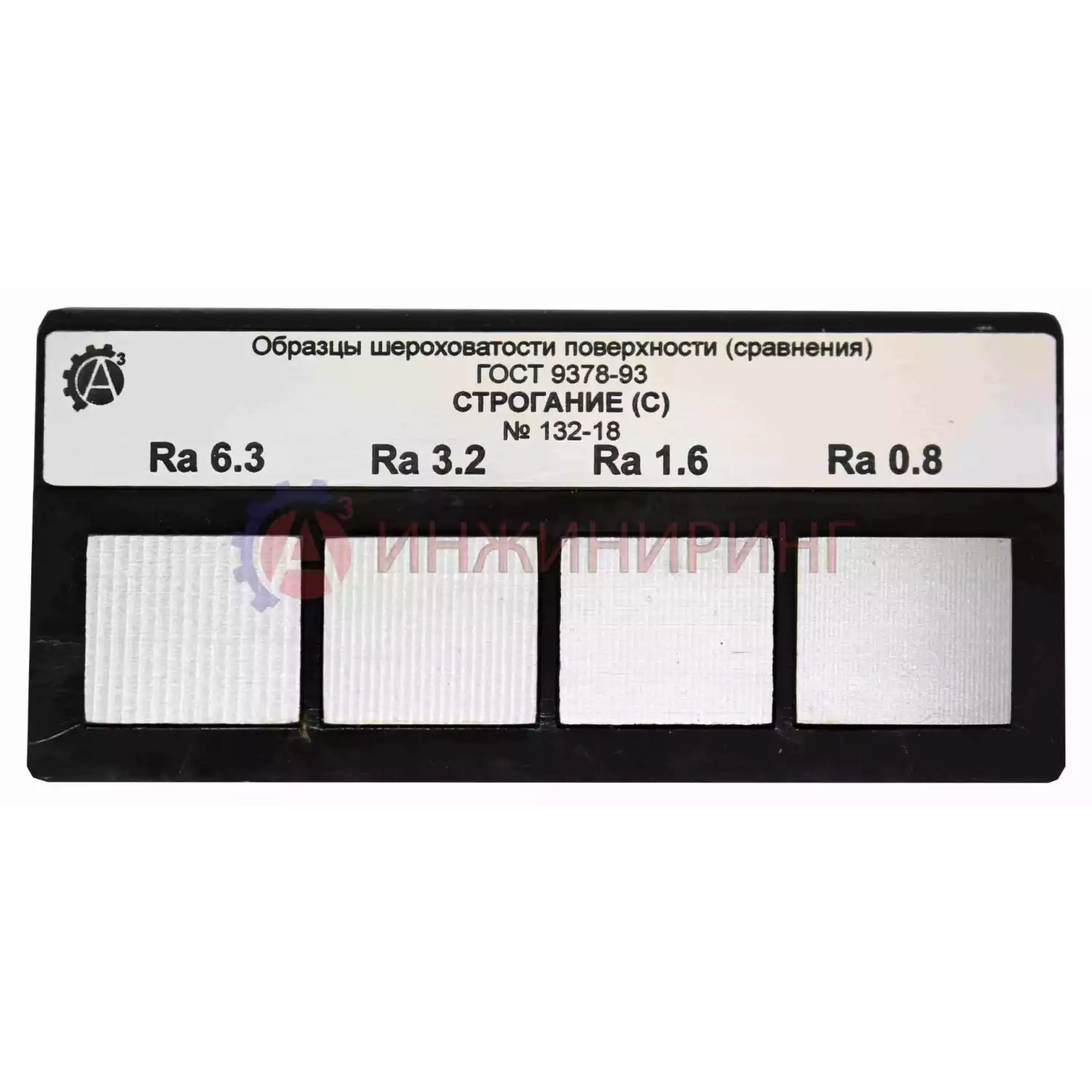

Образцы шероховатости поверхности ОШС-С

Образцы (меры) шероховатости сравнения предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости. В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Наша компания производит различные образцы в соответствии с ГОСТ 9378-93.

Отличительные особенности:

• Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» и 427640-021-4407661-2016.ТУ.
• На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra, образцов входящих в комплект.
• Параметры изготовления образцов входящих в набор представлены в Таблице 1.
• Форма образцов: образцы выпускаются в виде плоских пластин.
• Материал образцов: сталь.
• Номинальные и фактические значения шероховатости образцов входящих в комплект представлены в Таблице 2.

Таблица 1.

Характеристики образца в соответствии с ГОСТ 9378-93:
Способ обработки	Форма образца	Условное обозначение способа обработки	Расположение неровностей
			Описание	Условное обозначение
Строгание	Плоская	С	Прямолинейное

Таблица 2.

• Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.

Правила эксплуатации и хранения:

• Не допускаются грубые удары или падения образцов шероховатости во
  избежание повреждений.
• Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
• Относительная влажность воздуха не более 80% при температуре 25˚С.
• Содержание в окружающей среде агрессивных газов и паров не допускается.
• При транспортировании и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».

Подготовка к работе:

• Перед эксплуатацией обязательно следует ознакомиться с настоящим паспортом.
• Перед началом работы образцы следует тщательно промыть в чистом бензине и протереть чистым сухим полотенцем.
• При выполнении операции сравнения поверхностей следует обеспечить подходящий уровень освещения.
• Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
• Сравнение шероховатости поверхности проверяемого изделия с образцами производят визуально или опробыванием пальцами рук. Применение для опробывания жестких, особенно металлических предметов НЕ ДОПУСКАЕТСЯ во избежание механических повреждений.
• При оценке шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.
• После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и смазать веществом, предохраняющим от коррозии. Следует помнить, что коррозия искажает поверхность и затрудняет производство сравнительной оценки.

В комплект поставки входят:

• набор образцов шероховатости;
• паспорт;
• упаковочная тара;
• сертификат о калибровке.

Поставляется с метрологической аттестацией (калибровка).

Гарантийный срок эксплуатации - 1 год.
