Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
НАЗНАЧЕНИЕ. Образцы шероховатости поверхности (сравнения) модификации В7-1833 (далее по тексту – образцы, ОШС) по ГОСТ 9378-93 предназначены для контроля поверхности металлических деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения или осязания (на ощупь) станочниками при проверке обрабатываемых деталей на металлорежущих станках, при контроле труднодоступных поверхностей, конструкторами и технологами при выборе и назначении шероховатости поверхности, а также для учебных целей. Образцы являются рабочими средствами измерений согласно ГОСТ 8.296-2015 и не предназначены для калибровки приборов измерения шероховатости.
ОШС изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (условное обозначение способа обработки – Т); расточка (Р); строгание (С); шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ); точение торцовое (ТТ); фрезерование (цилиндрическое - ФЦ; торцовое - ФТ; торцовое перекрещивающееся - ФТП); шлифование торцовое (ШТ); шлифование чашеобразным кругом (ШЧ); полирование (плоское – ПП, цилиндрическое – ПЦ). Материал образцов – сталь, медь, алюминий, титан, латунь и др. металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45: сталь конструкционная углеродистая качественная. По запросу образцы могут быть изготовлены из материалов: чугун; латунь; алюминий; медь.
Образцы изготавливаются с различными номинальными значениями параметра шероховатости Rz, выбранными из ряда номинальных значений и приводятся как справочные по результатам измерений. Также можно заказать комплект из 6 шт, состоящий не из образцов с различными номинальными значениями параметра Rz, а комплект только с одним или двумя номинальными значениями параметра Rz, например: 0,1; 0,2; 0,3 и далее по выбору заказчика.
ПОРЯДОК РАБОТЫ. Контроль детали по параметру шероховатости Ra или Rz производится путём сравнения с образцом визуально и на ощупь, проводя ногтем, выполняющем здесь роль “чувствительного элемента – датчика”, вдоль линии максимальной шероховатости. Как правило, эта линия перпендикулярна следам обработки (а расстояние между соседними следами характеризует параметр Sm). Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности осматриваемой детали. В результате сравнения делается заключение о том, что параметр шероховатости исследуемой детали не превышает номинальное значение подобранного образца сравнения. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки.
МЕТОДЫ ПРОВЕРКИ. Методика поверки РТ-МП-5412-445-2019. Интервал между поверками 2 года.

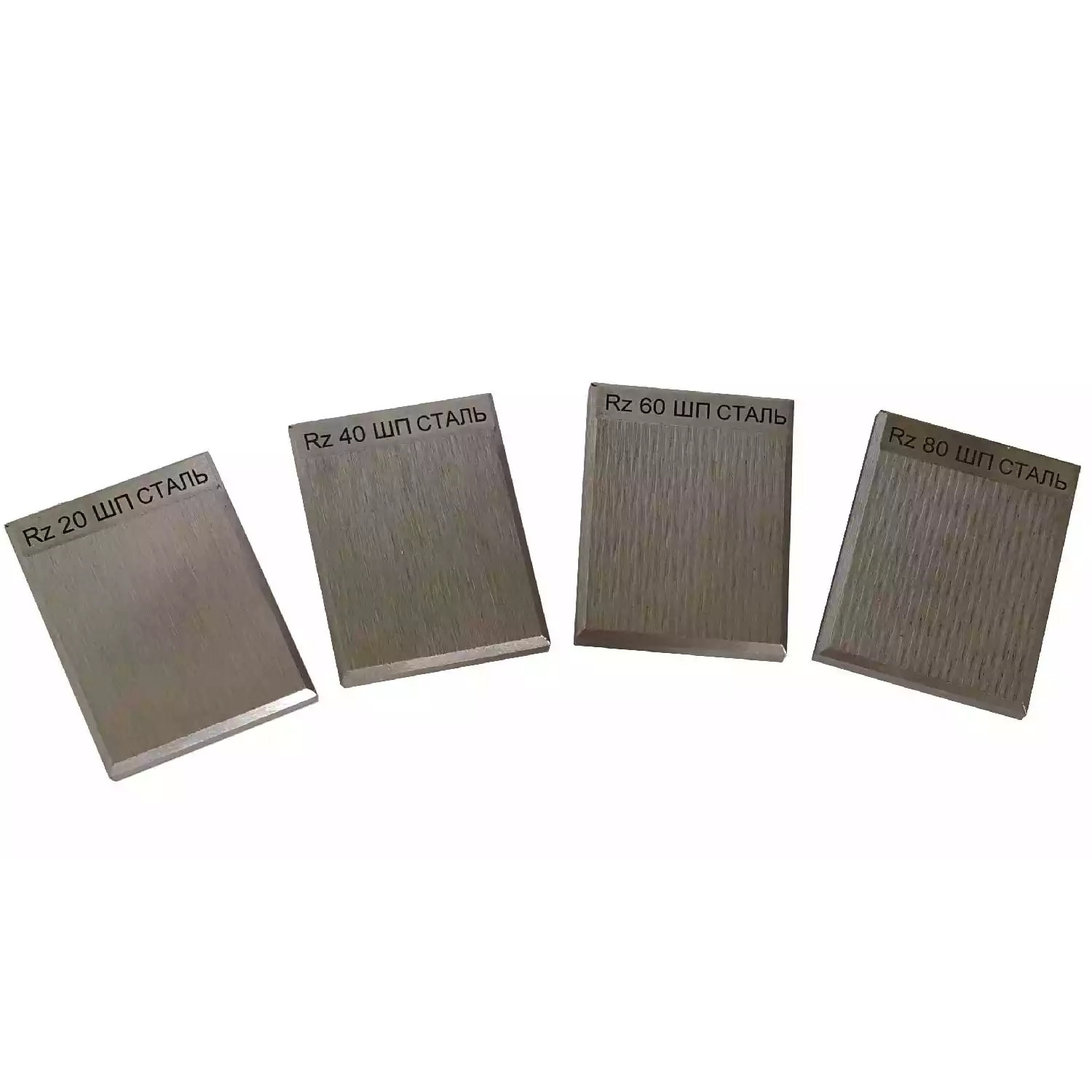

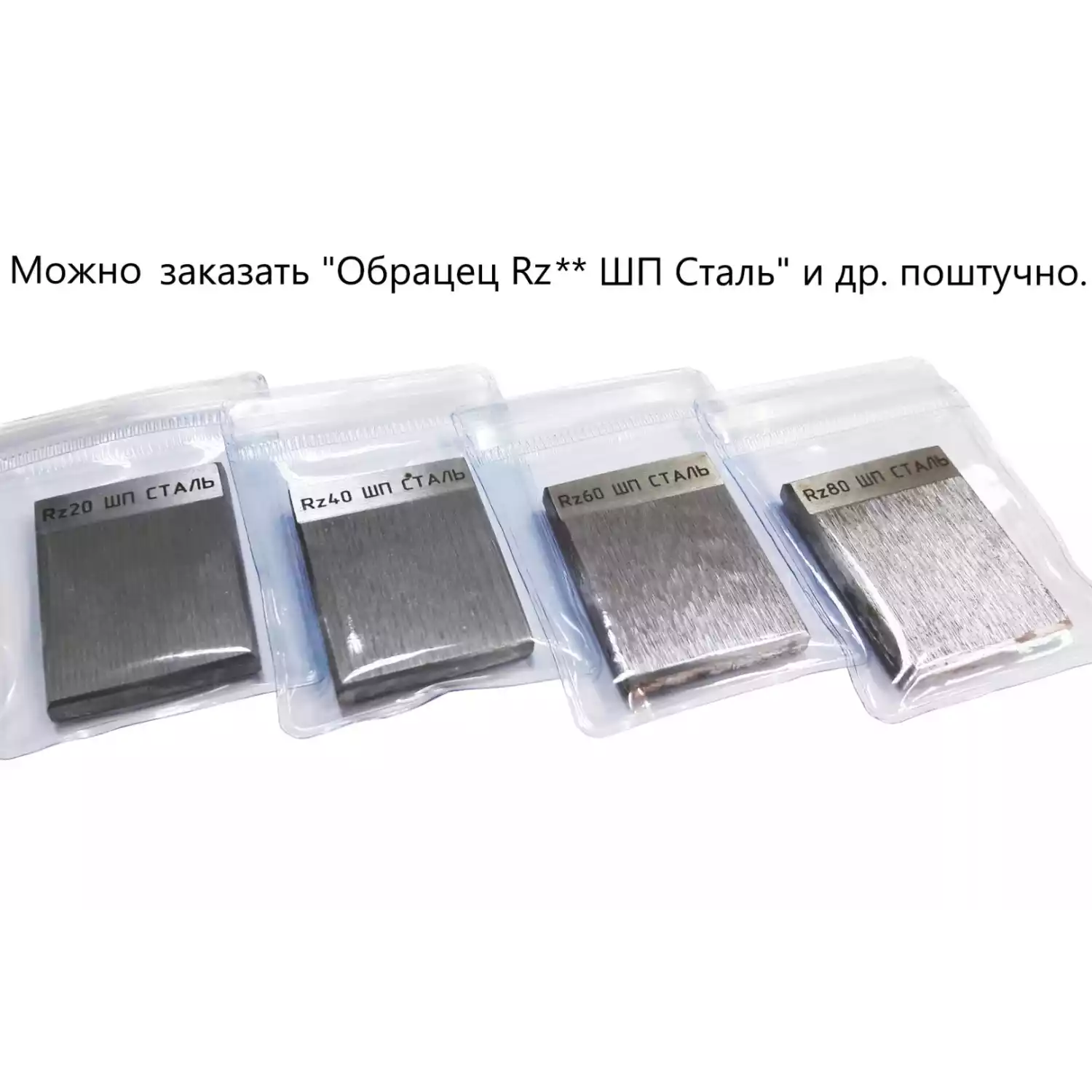

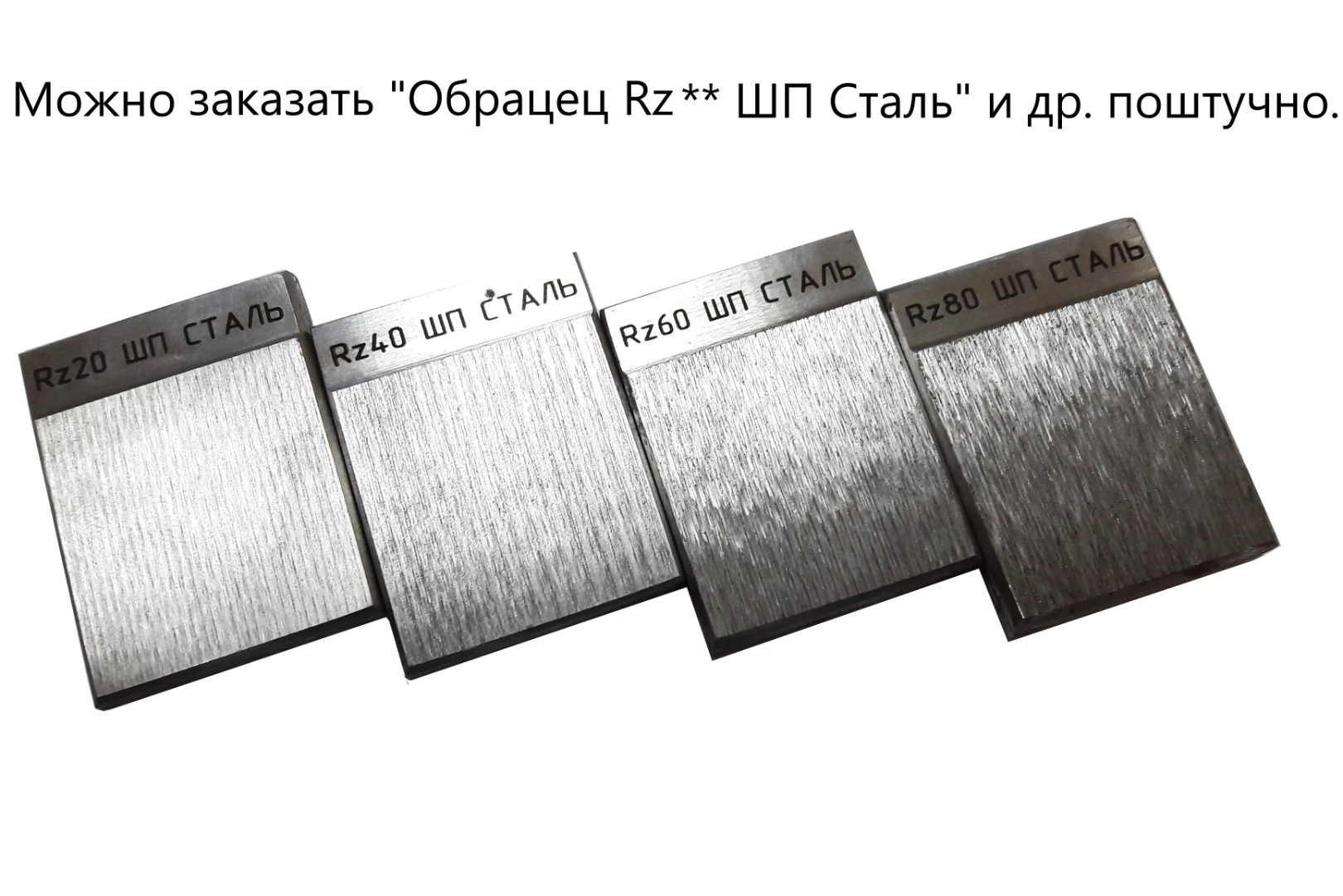

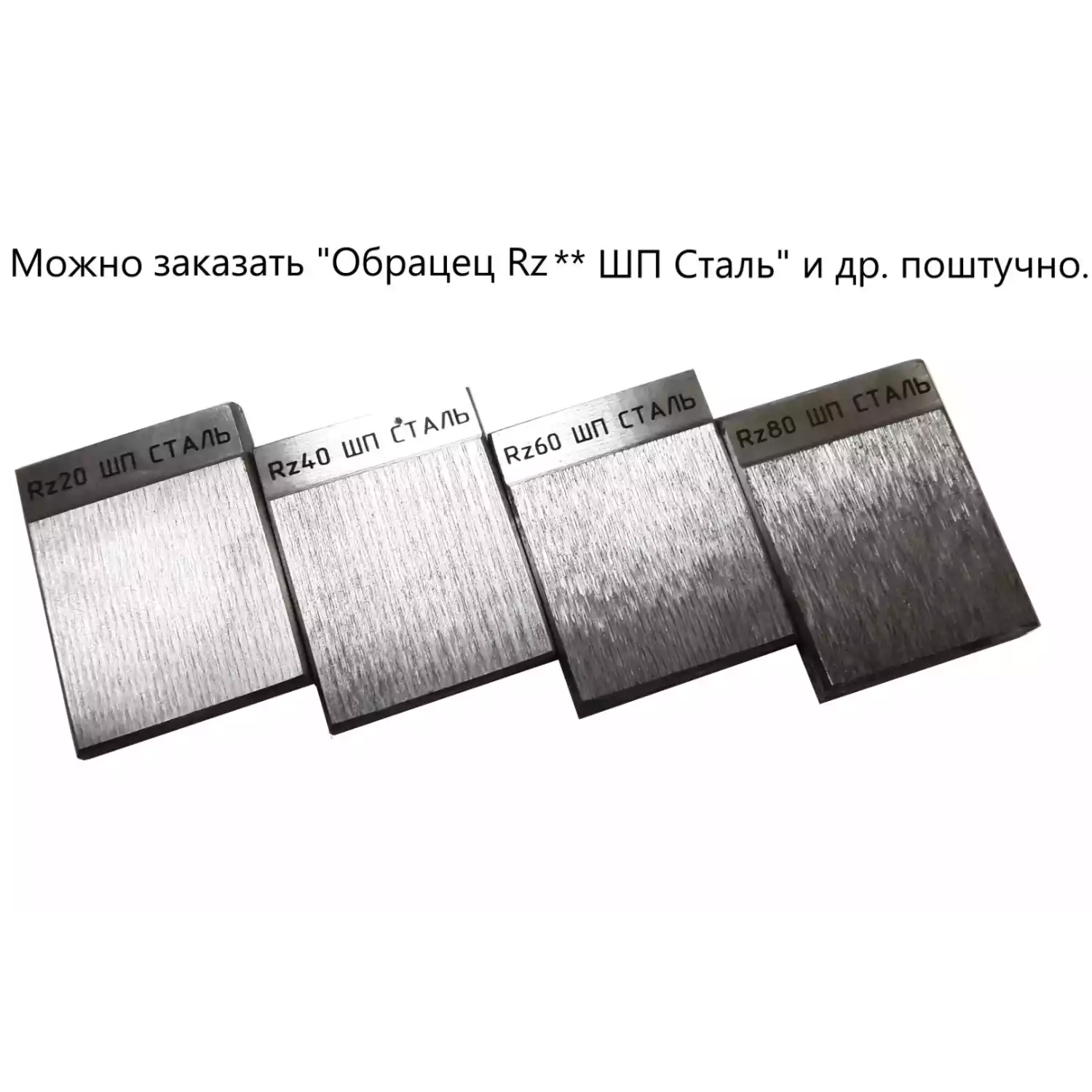

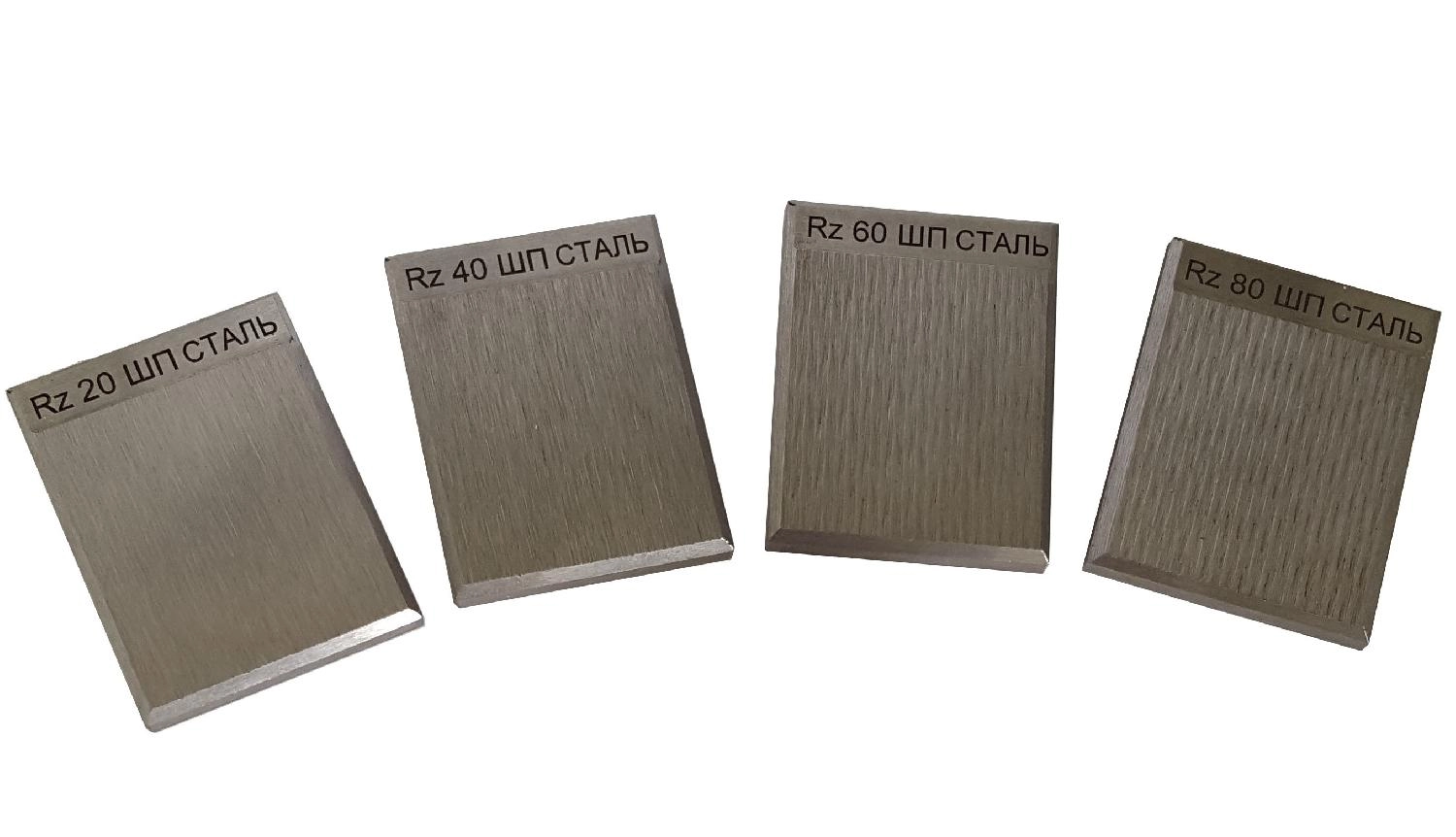

ОБОЗНАЧЕНИЕ И ЗАКАЗ. Образцы поставляются наборами из 4 шт. с различными номинальными значениями Rz, возможна поставка отдельных образцов. Пример обозначения образца с номинальным значением параметра Rz = 10 мкм, полученного шлифованием плоским (ШП) из стали: “Образец шероховатости Rz 10 ШП; СТАЛЬ”, пример обозначения набора: “Набор ОШС-ШП Rz: 10; 20; 40; 60”.
| Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ПЛОСКОЕ (ОШС-ШП) ГОСТ 9378-93 | ||||||
|---|---|---|---|---|---|---|
| Маркировка набора | Описание образцов, входящих в набор | |||||
| Материал образцов | ||||||
| сталь | чугун | латунь | алюминий | медь | ||
| ОШС-ШП Rz 1; 2; 4; 5; 8; 10 |
Форма образцов плоская Rz 1; 2; 4; 5; 8; 10 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 10; 20; 30; 40 |
Форма образцов плоская Rz 10; 20; 30; 40 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 10; 20; 40; 60 |
Форма образцов плоская Rz 10; 20; 40; 60 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 20; 40; 60; 80 |
Форма образцов плоская Rz 20; 40; 60; 80 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 10; 20; 40; 60; 80; 120 |
Форма образцов плоская Rz 10; 20; 40; 60; 80; 120 мкм |
+ | + | + | + | + |
*По умолчанию образцы шероховатости поверхности (сравнения) изготавливаются из СТ45: сталь конструкционная углеродистая качественная.
|
Наименование |
Обозначение |
Количество |
|
Образцы |
модификации В7-1833 |
По заказу |
|
Футляр |
- |
1 шт. |
|
Паспорт |
В7-1833.0.00.0.00ПС |
1 шт. |
|
Методика поверки |
РТ-МП-5412-445-2019 |
1 экз. |
|
Свидетельство о поверке |
- |
1 шт. |
