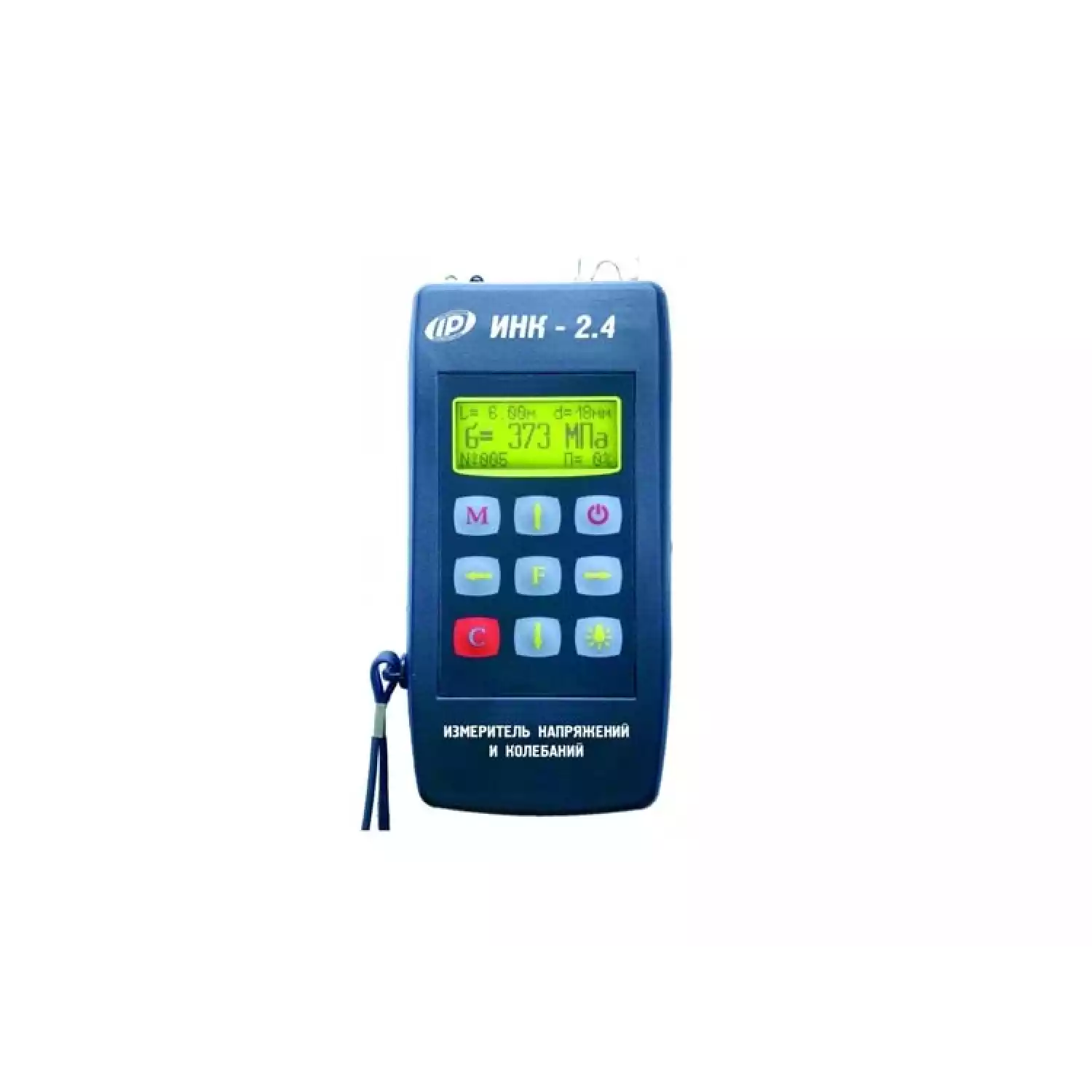

Измеритель напряжений в арматуре ИНК-2.4

Тип оборудования: измеритель напряжений в арматуре

Производитель: Россия

Серия: ИНК-2.4

Модели: ИНК-2.4Н, ИНК-2.4К

Описание: прибор для измерения напряжений и виброколебаний в арматуре

Гарантия на измеритель напряжений в арматуре ИНК-2.4: 12 месяцев.

Сертификаты:

Сертификат об утверждении типа Ru.C.28.059.A №43807 Внесен в Госреестр средств измерений РФ под №47719-11.
Внесен в Госреестры СИ Украины, Белоруссии, Казахстана.

Назначение прибора

Измеритель напряжений в арматуре ИНК-2.4 предназначен для:

Оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362
Измерения параметров вибрации виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий (ИНК-2.4К)
Измерения напряжений в канатах, растяжках и т.п. - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора

Преимущества измерителя напряжений в арматуре ИНК-2.4:

Двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок (ИНК-2.4К)
Запатентованные дифференциальный датчик и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех
Полностью цифровой тракт, высокие точность и помехоустойчивость
Стабильная фиксация датчиков относительно арматурного стержня, исключающая воздействие помех от оператора
Три вида датчиков частоты с надежной фиксацией:
- малогабаритный дифференциальный датчик - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры
- миниатюрный интегральный датчик (массой 5 г.), с магнитным креплением на арматуре (опция)
- телескопический датчик с регулируемым опиранием на поддоны форм (опция)
Вибродатчик с магнитным креплением и встроенной электроникой (опция)

Измеритель напряжений в арматуре ИНК-2.4 обладает следующими особенностями:

Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения
Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой
Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений)
Измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (ИНК-2.4К, режим виброметра)
Архивация 1200 результатов и условий измерений
Отображение информации (результаты, параметры, объект, меню, архив, дата и время) на графическом дисплее с подсветкой
Русский и английский язык меню и текстовых сообщений
USB интерфейс

Варианты изготовления измерителей ИНК-2.4

Версии ИНК-2.4Н:

1 - полная версия
2 - упрощенная версия (без фиксации даты и времени измерений, связи с ПК)

Модификации:

ИНК-2.4Н - измеритель напряжений в арматуре
ИНК-2.4К - комбинированный измеритель напряжений и вибраций

Технические характеристики ИНК-2.4:

Диапазоны измерений напряжений, МПа	50...2000
Диапазон длин / диаметров арматуры	3...28 м / 3...36 мм
Диапазон измерения частот, Гц	5...100 / 5...500*
Диапазон измерения амплитуд, мм	0,02...5*
Диапазон измерения виброскорости, мм/с	0,1...200*
Пределы погрешности измерения, %:
- напряжений	±4
- амплитуды и виброскорости	±6*
- частоты	±0,2
Габаритные размеры, мм:
- электронного блока	147x72x27
- датчика индуктивного для измерения напряжений	170x40x40
- вибродатчика (для ИНК-2.4К)	Ø30x37*
Масса, кг:
- электронного блока	0,14
- датчика индуктивного для измерения напряжений	0,16
- вибродатчика (для ИНК-2.4К)	0,09*

* - для ИНК-2.4К в режиме виброметра

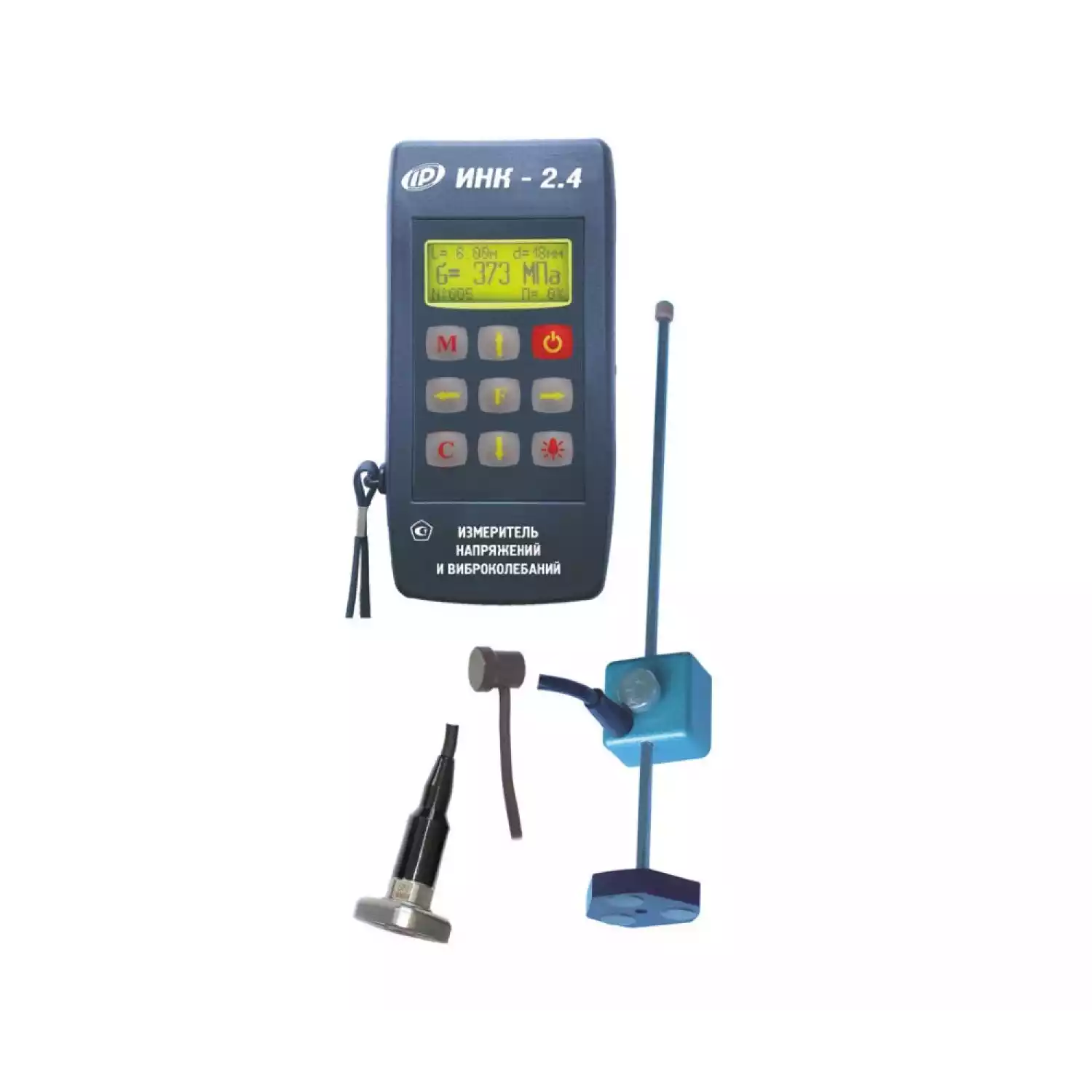

Комплект поставки ИКН-2.4:

Электронный блок с чехлом; для заказа доступно несколько вариантов:
- ИНК-2.4Н, версия 1 - измеритель напряжений в арматуре, полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК;
- ИНК-2.4Н, версия 2 - измеритель напряжений в арматуре, упрощенная версия: нет фиксации в памяти результатов времени и даты, без связи с ПК;
- ИНК-2.4К - комбинированный измеритель напряжений и виброметр (измерение виброскорости, виброперемещения и частоты), только полная версия: есть фиксация в памяти результатов времени и даты, есть связь с ПК.
Датчик напряжений на магнитной платформе (ДН-1)
Датчик-акселерометр ВД-608А11 для виброметра (только для ИНК-2.4К)
Аккумуляторы, зарядное устройство
Сервисная программа на CD, кабель USB (кроме ИНК-2.4Н, версия 2)
Руководство по эксплуатации
Сумка
Свидетельство о Госповерке

Дополнительные принадлежности к измерителю напряжений в арматуре ИНК-2.4:

Миниатюрный датчик
Вибродатчик ВД39.1А

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
