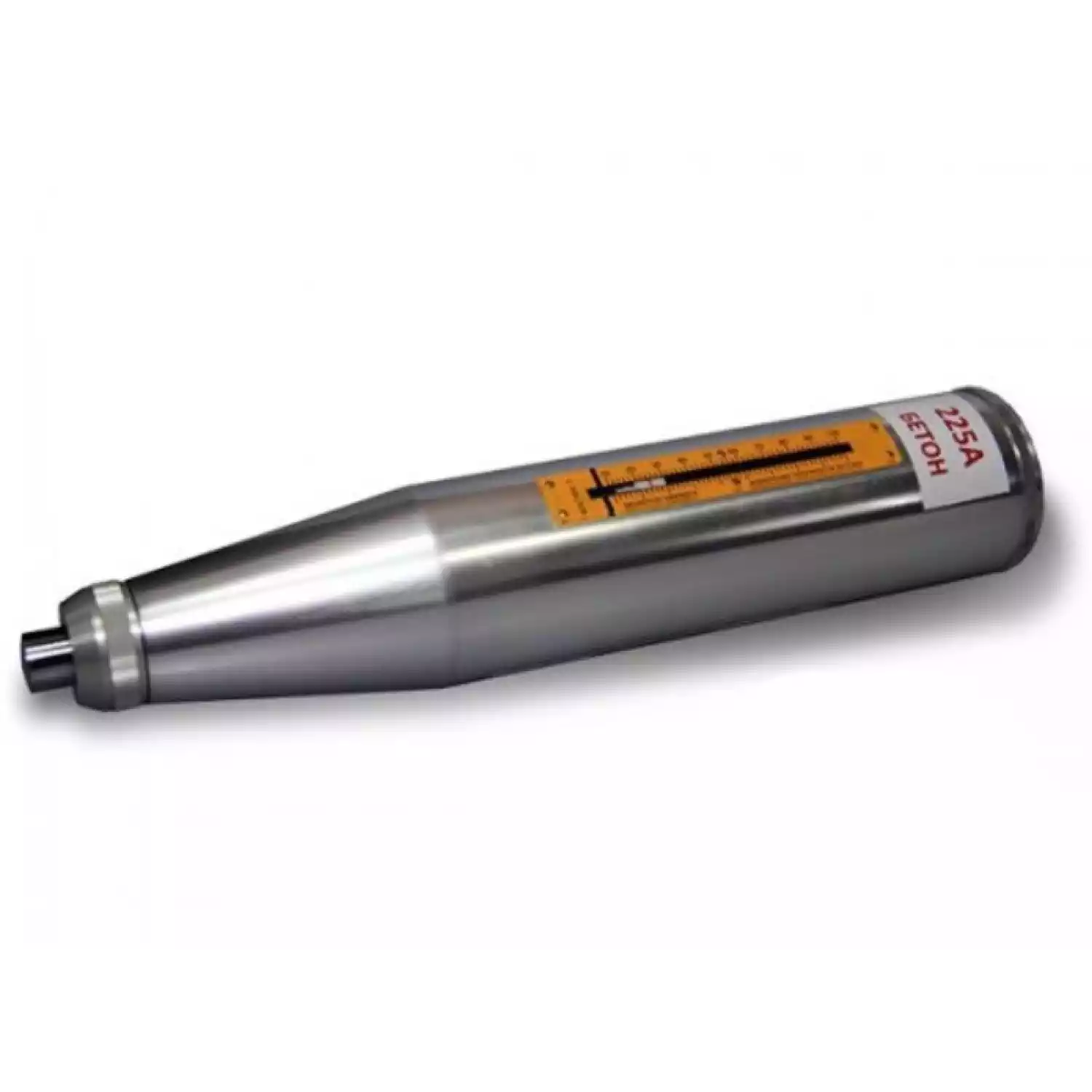

Модель 225 (стандартная энергия удара 225 кГм) для бетона с максимальным размером частиц < 32 мм. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие. Самая распространённая модель, используется более чем в 95% случаев.

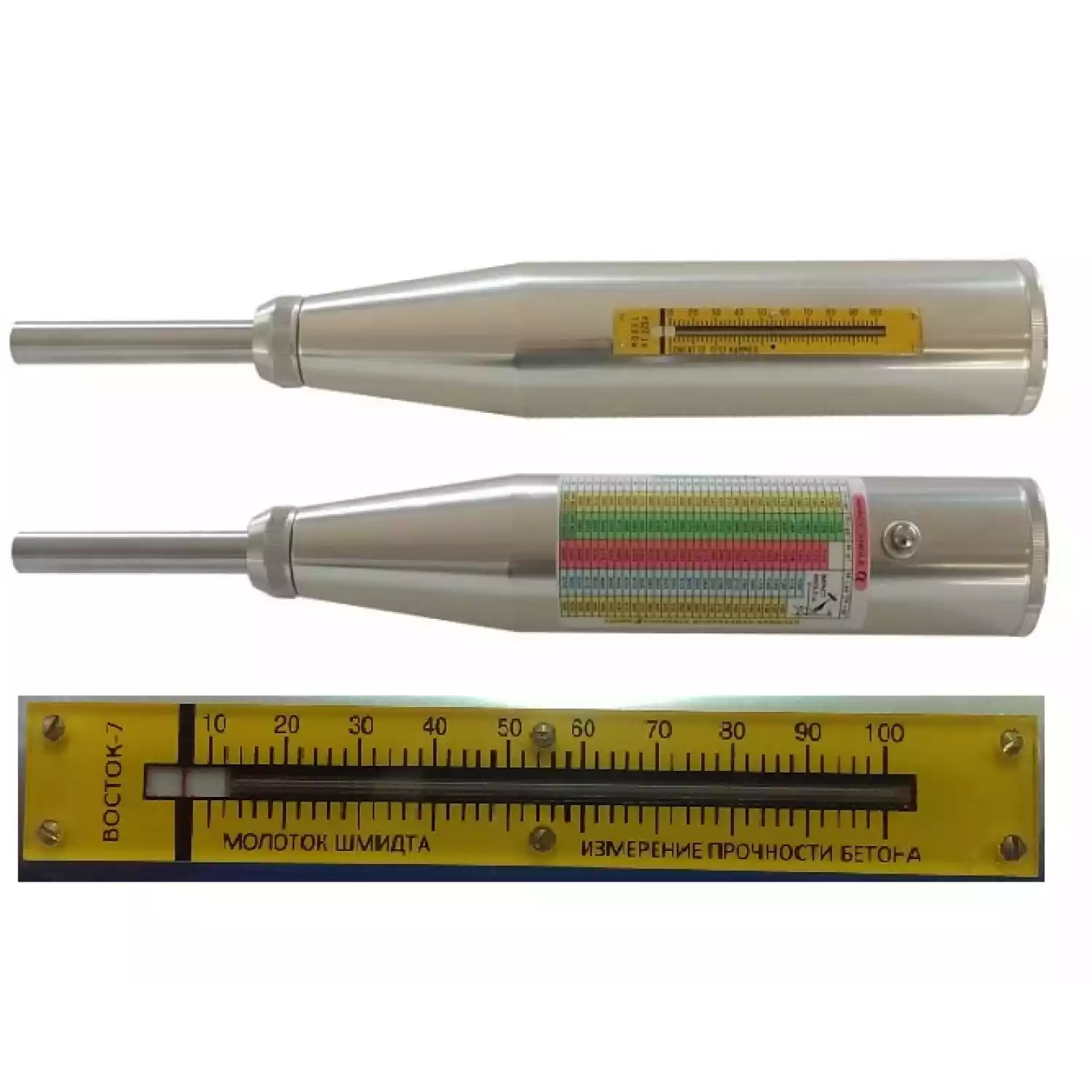

Молоток Шмидта (далее молоток) является механическим устройством для быстрого неразрушающего контроля качества материалов, в основном бетона. Измерение прочности на сжатие происходит без разрушения материалов. Прочность бетона определяется по предварительно установленной градуировочной зависимости между прочностью бетонных образцов и значением отскока от поверхности бетона прижатого к ней ударника (косвенной характеристикой прочности) согласно ГОСТ 22690.
Молоток позволяет также оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твёрдость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др. Молоток-склерометр предназначен для использования исключительно на контролируемой поверхности и на тестовой наковальне.
Молотки Шмидта выпускаются с различными вариантами энергии удара.
Измерение прочности материалов в соответствии с ГОСТ 22690-88, |
ДА |
Диапазон измерения прочности на сжатие: Модель 225 для бетона с макс. размером частиц < 32 мм Модель 75 для кирпичей, камней, бетонных изделий малых размеров и с тонкими стенками Модель 20 для строительного раствора швов в кирпичной кладке |
10 … 60 Мпа 10 … 70 Мпа 1 … 25 Мпа |
Энергия удара: Модель 225 (стандартная энергия удара 225 кГм) Модель 75 (уменьшенная в 3 раза энергия удара 75 кГм) Модель 20 (минимальная энергия удара 20 кГм) |
2,207 Нм 0,735 Нм 0,196 Нм |
Толщина и типы контролируемых изделий из бетона: Модель 225 Модель 75 Модель 20 |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ |
Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: Модель 225 Модель 75 Модель 20 |
80 ± 2 74 ± 2 74 ± 2 |
Усилие сжатия пружины, не более: Модель 225 Модель 75 Модель 20 |
7,85 Н 5,25 Н 3 Н |
Диапазон температур: Рекомендуемый диапазон для измерений (по стандартам) Рабочий диапазон при эксплуатации При транспортировке и хранении |
+5°С … 35°С −20°С…+55°С −40°С…+65°С |
Относительная влажность воздуха, не более |
95 % |
Пределы основной относительной погрешности определения прочности |
± 10 % |
Твердость рабочих поверхностей бойка и индентора, не менее |
60 HRC |
Шероховатость контролируемой поверхности, не более (Ra) |
40 мкм |
Радиус кривизны контролируемой поверхности, не менее |
230 мм |
Шероховатость ударной части индентора, не более |
10 мкм |
Радиус сферы индентора |
25±1 мм |
Удлинение пружины |
75 мм |
Масса молотка, не более |
1 кг |
Габаритные размеры (В*Ø), не более |
280*60 мм |
Масса приборного ящика в базовой комплектации |
1,6 кг |
Габаритные размеры приборного ящика (В*Ш*Г) |
80*350*80 мм |
Гарантийный срок эксплуатации молотка Шмидта |
6 месяцев |
Ресурс (наработка) молотка Шмидта, не менее |
10 лет |
БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость молотка Шмидта) |
|
Наименование |
Кол-во, шт. |
Молоток Шмидта (модель 225, 75 или 20) |
1 |
Шлифовальный камень для подготовки поверхности |
1 |
Паспорт и руководство по эксплуатации |
1 |

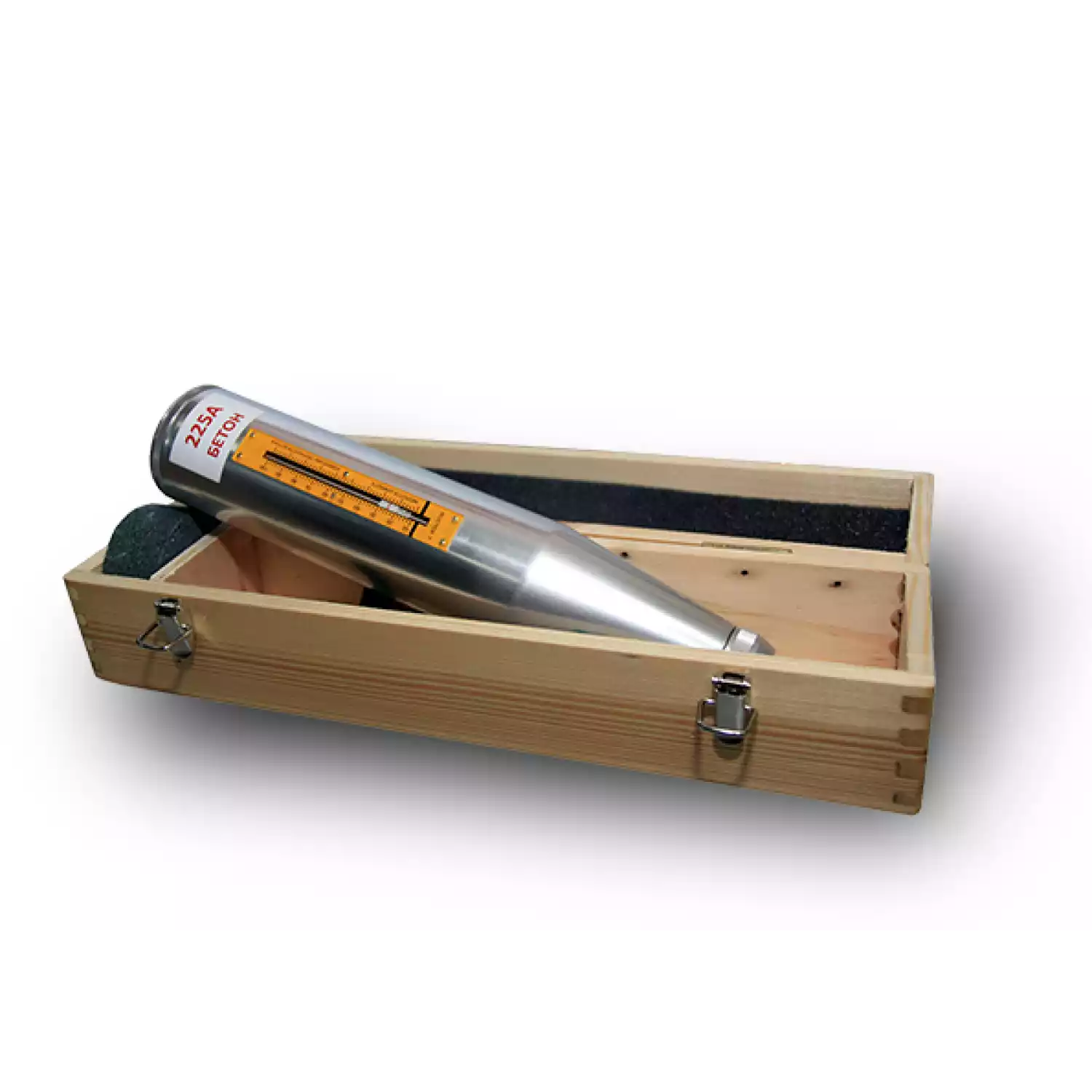

Приборный ящик из дерева |
1 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость молотка) |
|
Тестовая металлическая наковальня 58 … 62 HRC, вес 6 кг |
