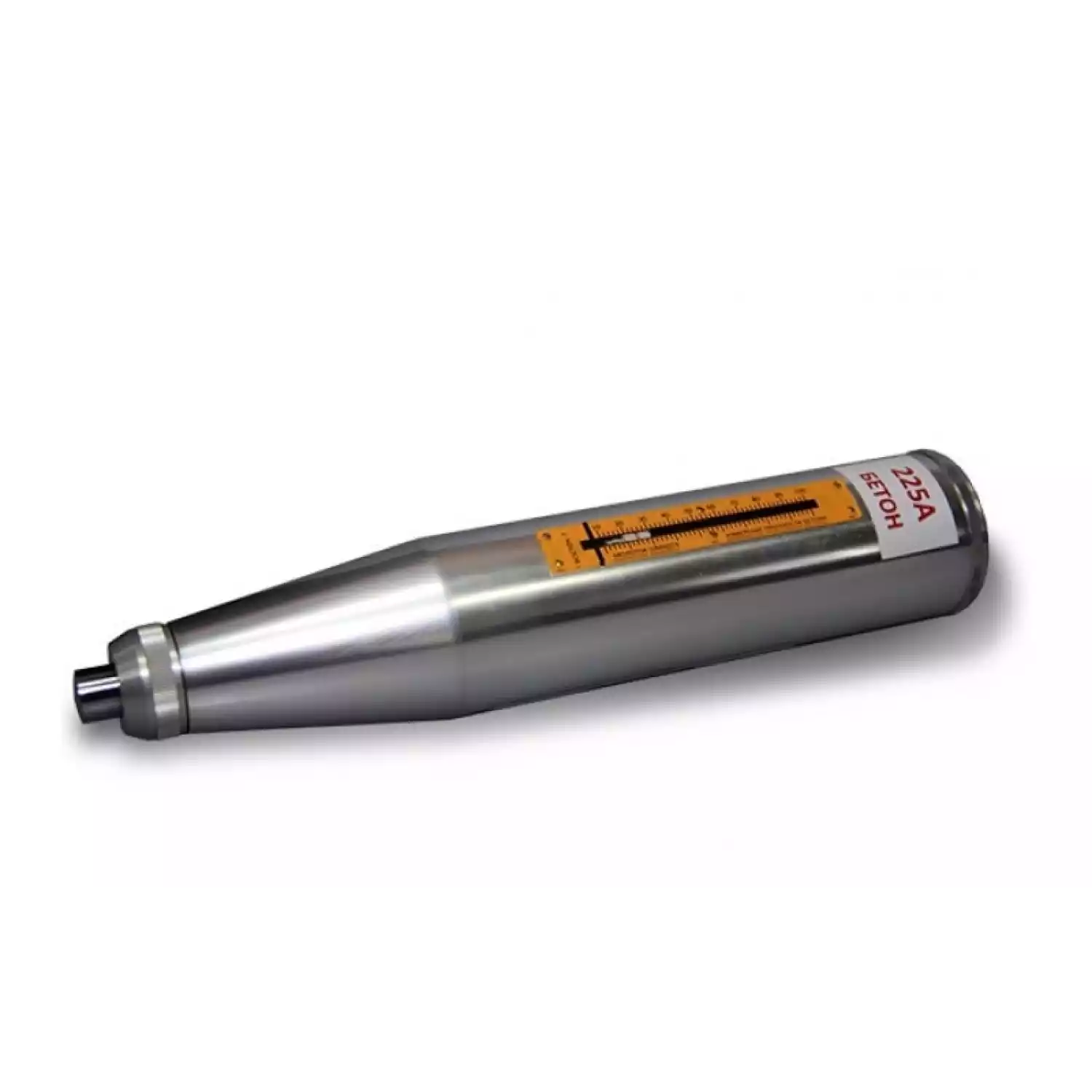

Модель 225А (стандартная энергия удара 225 Дж) для бетона с максимальным размером частиц < 32 мм. Типичные области применения: проверка однородности, выявление областей с плохим качеством бетона и определение прочности на сжатие. Самая распространённая модель, используется более чем в 95% случаев. При измерении горизонтальных и наклонных поверхностей (напр. пола, потолка и пр.) после отображения в окне измерительной шкалы результата измерения ползунком-индикатором необходимо ввести поправку к этому результату согласно Таблице по соответствующему углу ɑ равного -900; -600; -450; +900; +600 или +450 в зависимости от положения молотка в момент измерения по отношению к контролируемой поверхности. Пример: при измерении бетонной стяжки на полу (молоток направлен вертикально вниз, угол ɑ = -900) получено значение отскока R=35 (крайний левый столбец Таблицы). Этому значению в крайнем правом столбце (угол -900) соответствует значение 38,2 – оно будет являться истинным значением прочности на сжатие для цилиндра равным 38,2 Н/мм2.
Молотки Шмидта. Измерение прочности материалов в соответствии со стандартами:
· Россия – ГОСТ 22690-88, ГОСТ 53231-2008; · США – ASTM C 805, ASTM D 5873 (камень); · Европа – ENV 206, EN 12 504-2; Великобритания – BS 1881, ч. 202; Германия – DIN 1048, ч. 2; · Китай – JGJ/T 23-2001; JJG 817-1993 · Международный – ISO/DIS 8045 |
|
Диапазон измерения прочности на сжатие:
· Модель 225А для изделий из бетона с макс. размером частиц <32 мм |
10 … 60 Н/мм2 |
Энергия удара:
· Модель 225А (стандартная энергия удара 225 Дж) |
2,207 Нм |
Толщина и типы контролируемых изделий из бетона:
· Модель 225А |
70 мм … ∞ |
Среднее значение Rm при ударе на тестовой металлической наковальне твёрдостью 60 ± 2 HRC:
· Модель 225А |
80 ± 2
|
Усилие сжатия ударной пружины, не более:
· Модель 225А |
7,85 Н |
Жесткость ударной пружины:
· Модель 225А |
0,79 ± 0,01 Н/мм |
Диапазон температур и влажность:
· Рекомендуемый диапазон для измерений (по стандартам) · Рабочий диапазон при эксплуатации · При транспортировке и хранении · Относительная влажность воздуха, не более |
+5°С … 35°С −10°С…+60°С −30°С…+65°С 95 % |
Масса бойка:
· Модель 225А |
368,0 ± 0,5 г |
Шероховатость контролируемой поверхности, не более (Ra) | 40 мкм |
Радиус кривизны контролируемой поверхности, не менее | 230 мм |
Деформация (удлинение) ударной пружины во взведённом состоянии | 75 ± 1 мм |
Пределы основной относительной погрешности определения прочности | ± 10 % |
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка | ± 2 % |
Диапазон измерений относительной высоты отскока R бойка | 10…100 |
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее | 60 HRC |
Шероховатость ударной части индентора (ударного плунжера), не более | 10 мкм |
Радиус сферы индентора (ударного плунжера) | 25 ± 1 мм |
Масса молотка, не более | 1 кг |
· Габаритные размеры (В*Ø), не более:
· Диаметр корпуса Модель 225А, Модель 75А, Модель 20А · Длина корпуса Модель 225А · Модель 75А, Модель 20А · Длина корпуса с выдвинутым ударным плунжером Модель 225А / 75А / 20А |
55 мм 267 мм 255мм 353 / 340 / 363 мм |
Масса приборного ящика в базовой комплектации, не более | 1,6 кг |
Габаритные размеры приборного ящика (В*Ш*Г), не более | 80*345*85 мм |
Гарантийный срок эксплуатации молотка Шмидта | 6 месяцев |
Средний срок службы, не менее | 5 лет |
