Тип оборудования: измеритель прочности бетона, ультразвуковой тестер бетона, индикатор прочности бетона
Производитель: Интерприбор, Россия
Серия: ПУЛЬСАР
Модель: ПУЛЬСАР-1.1, ПУЛЬСАР-2.1
Описание: прибор для измерения прочности бетона
Гарантия на измеритель прочности бетона ПУЛЬСАР-1.1: 12 месяцев.
Сертификаты на индикатор прочности ПУЛЬСАР-1.1
- Сертификат об утверждении типа Ru.C.36.059.A №26335 Внесен в Госреестр средств измерений РФ под №24690-06 Внесен в Госреестры СИ Украины, Белоруссии, Казахстана.
Назначение ультразвукового тестера ПУЛЬСАР-1.1:
Ультразвуковой прибор для контроля прочности бетона ПУЛЬСАР-1.1 предназначен для
- Обнаружения пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций (при технологическом контроле и обследовании объектов)
- Контроля прочности и однородности бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332), строительных и композиционных материалов, конструкций, мостов, гидротехнических сооружений,...
- Измерения глубины трещин в изделиях, конструкциях и других объектах
- Определения плотности и модуля упругости углеграфитов и стеклопластика
- Определения звукового индекса абразивов и строительной керамики
- Оценки пористости, трещиноватости и анизотропии материалов
- Оценки степени зрелости бетона при монолитном бетонировании
Прибор ПУЛЬСАР-1.1 обладает следующими преимуществами:
- Некритичность результатов к силе прижатия преобразователей
- Возможность работы на больших базах прозвучивания при контроле габаритных конструкций и изделий
- Визуализация сигнала первого вступления УЗК (версия 2)
- Улучшенное соотношение «сигнал-шум»
- Универсальные преобразователи на излучение и прием с повышенной отдачей
- Герметичные преобразователи сквозного и поверхностного прозвучивания для гидротехнических объектов под водой с разъемами фирмы FISCHER (опция)
- Повышенное напряжение возбуждения зондирующих импульсов

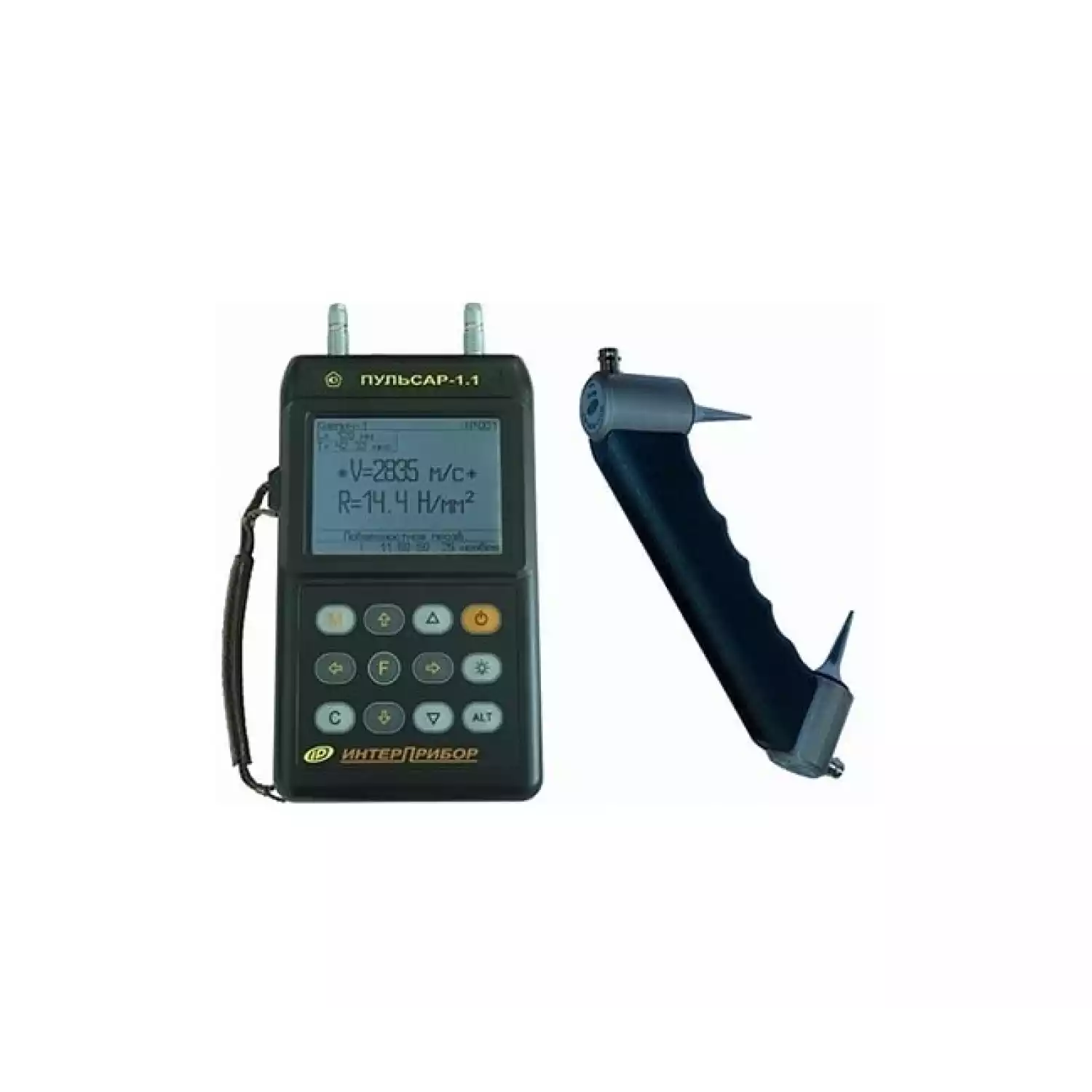

- Датчик поверхностного прозвучивания с фиксированной базой:
- ручка из сверхлегкого и теплого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
- база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
- эллиптические титановые протекторы для сухого точечного контакта

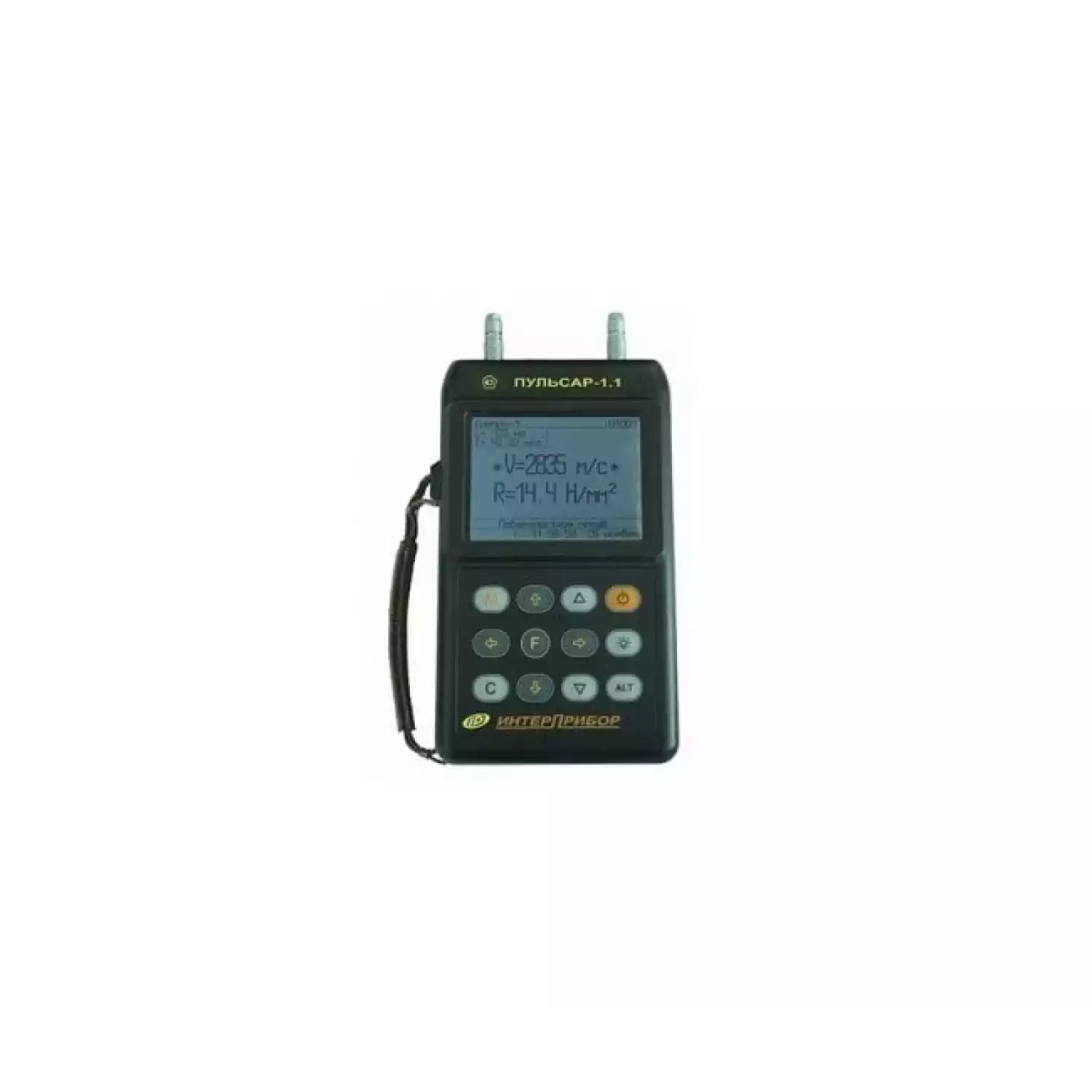

- Новый эргономичный и компактный корпус с большим графическим дисплеем
- Универсальные байонетные разъемы или разъемы фирмы LEMO (опция)
Функции, выполняемые ультразвуковым прибором ПУЛЬСАР-1.1:
- Визуализация сигнала первого вступления УЗК с фиксированной настройкой (версия 2)
- Автоматическая стабилизация положения метки первого вступления
- Измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании
- Формирование результата по автоматически выполняемой серии 6...10 измерений
- Вычисление прочности, плотности и модуля упругости материалов
- Определение звукового индекса абразивов
- Определение глубины трещины по "Российскому" и "Английскому" методам
- Базовые и индивидуальные градуировочные характеристики для бетона
- Градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава
- Возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов
- До 10 тыс. протоколов контроля с результатами измерений и всеми параметрами
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс и специализированная сервисная компьютерная программа
Технические характеристики ПУЛЬСАР-1.1:
Диапазоны измерения времени, мкс |
10...100* / 10...3000** / 12000** |
Диапазон измерения скорости, м/с |
1000....10000 |
Пределы погрешности измерения времени, мкс |
±(0,01t + 0,1) |
Пределы погрешности измерения скорости, м/с |
±(0,01v + 10) |
Разрешающая способность, мкс |
0,05 |
Напряжение возбуждения, В |
450 / 600** |
Рабочие частоты УЗК, кГц |
60±10 / 20...200** |
Объем памяти, Гбайт |
до 2 |
Дисплей LCD, разрешение |
320х240 |
Габаритные размеры электронного блока, мм |
190х110х32 |
Масса электронного блока / датчика, кг |
0,3 / 0,54 |
* - поверяемый диапазон, ** - по спецзаказу
Модификации ультразвукового прибора для контроля прочности бетона ПУЛЬСАР-1.1
- ПУЛЬСАР-1.1 - без визуализации сигналов, усиление максимальное
- ПУЛЬСАР-2.1 - визуализация сигнала первого вступления, усиление максимальное*
Состав базового комплекта ПУЛЬСАР-1.1:
- Электронный блок, чехол
- Датчик поверхностного прозвучивания 60 кГц
- Комплект кабелей 1,5м. - 2шт.
- Контрольный образец-призма
- Аккумуляторы, зарядное устройство
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации, сумка
- Свидетельство о Госповерке
Дополнительные принадлежности для ультразвукового тестера ПУЛЬСАР-1.1:
- Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания - 2 шт.
- Кожаный чехол "Свободные руки"
- Комплект метрологического оборудования ИВРУ (ПУЛЬСАР-1.1)
Комплектующие для прибора под заказ
- Преобразователи 20...500 кГц
- Комплект подводных преобразователей
- Кабели, удлинители
Рекомендуем ультразвуковые приборы для контроля бетона:
- ПУЛЬСАР - 1.2/2.2 - Ультразвуковой прибор с визуализацией (дефектоскоп)
- ПУЛЬСАР - 2.М - Ультразвуковой прибор (дефектоскоп)
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
