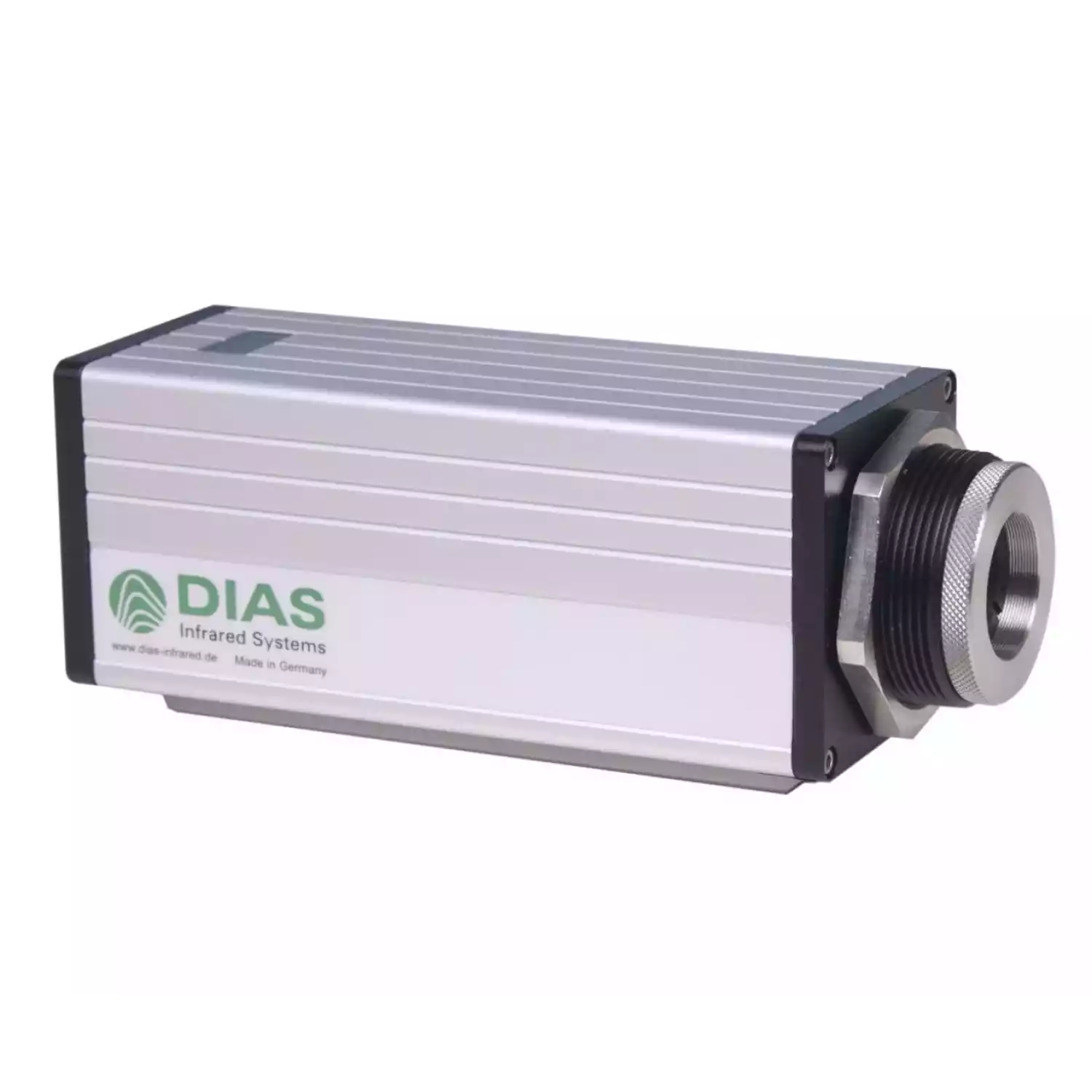

Стационарные пирометры PYROSPOT DPE 10M и DPE 10 MF

Компактный и цифровой пирометр DPE 10MF компании DIAS специально разработаны для промышленного применения. Это устройство подходит для измерения температуры с 50°C различных поверхностей. Благодаря специфическому диапазону спектра устройство применимо для измерений через пламя и выхлопные газы. Пирометр PYROSPOT DPE 10M применим для бесконтактного измерения температуры - от 20°C - металлов, графита и керамики.

Прочный корпус позволяет использовать устройство даже в жестких условиях.В пирометре PYROSPOT DPE 10MF/DPE 10M легко настраивается измерительная точка от 0.7 мм.Имея время отклика всего в 5 мс (t95) этот прибор можно использовать и для быстрых измерений.

Устройство оснащено интерфейсом RS-485 на задней панели. Соединение через этот интерфейс с компьютером позволяет независимо настраивать параметры излучения, доп. температурного диапазона и времени отклика. Благодаря интерфейсу RS-485 устройство возможно полностью интегрировать даже в магистральные системы.

Встроенный светодиодный или лазерный указатель позволяет точно сфокусироваться на измерениях того или иного объекта. Размер луча светодиодного указателя практически идентичен размеру измерительной точки. Возможно также осуществлять наблюдение через оптику.

При помощи кнопок управления и дисплея можно изменять показатель излучения непосредственно на устройстве; на дисплее оторажается текущие настройки и значение температуры.

PYROSPOT DP 10N - это цифровой пирометр. ИК-излучение измеряемого объекта измеряется детектором и передается в форме электрического сигнала. Этот сигнал подвергается цифровой обработке и передается как стандартный линейный сигнал от (0)/4 до 20 мA. Это позволяет без труда интегрировать устройство в измерительные и контролирующие системы.

Технические характеристики DPE 10 MF:

Измерительный диапазон	50 °C - 1000 °C	75 °C - 1200 °C	250 °C - 1500 °C	500 °C - 2500 °C
Диапазон спектра	3.9 мкм
Оптика	настраиваемая
Внутр. способ обработки данных	цифр.
Коэф. излученияε	0.010 … 1.000; регулир. ч-з интерфейс или прямо на устройстве
Доп. диапазон	регулируется в рамках темпер. диапазона, мин. шаг 50 °C
Время отклика t95	1.5 мс (мин.), настраивается до 100 с
Хранилище данных	мин. и макс. объем хранилища, настраивается ч-з интерфейс
Погрешность измерений	< 400 °C: 2 K, > 400 °C: 0.3 % от получен. значения + 1 K
Воспроизводимость	0.1 % of от получен. значения in °C + 1 K
Зависимость от внеш. темпер, помехи	Диапазон 0 °C to 40 °C: < 0.15 K/K(Tвнеш) Диапазон 40 °C to 55 °C: < 0.25 K/K(Tвнеш)
	Диапазон 0 °C to 40 °C: < 0.04 K/K(Tвнеш) Диапазон 40 °C to 55 °C: < 0.1 K/K(Tвнеш)
Тепл. чувствительность	0.15 K
Выходной сигнал	(0)4...20 мA линейный, макс. сопротивление 700 Om при 24В
Интерфейс	RS-485 (гальванически изолир.), полудуплекс, макс.скор. передачи 115 кБ, протокол Modbus RTU
Нацеливание	светодиод, лазер или через оптику
Параметры	регулир. ч-з интерфейс или ПО: излучение; время отклика; шкала °C или °F; настройки хранилища данных, доп. диапазона, коэф. прохождения, компенс. внеш. условий
Управление	подстройка излучения с шаом 0.001, кнопка светоуказателя, дисплей
Питание	24 В DC ± 25 %
Потребляемая мощность	макс. 9 Вт
Рабочая температура	0 °C - 55°C
Температура хранения	–20 °C to 70°C
Класс защиты	IP 65 согласно DIN 40050
Вес	около 520 g
Габариты	54 x 54 x 170 мм
Корпус	компактный корпус с разъемом, дисплей, осн. кнопки
Тестирование	EN 55 011: 1998, класс ограничения A
Маркировака CE	согласно нормам ЕС
Заводские настройки	ε = 1, время отклика 1.5 мс, доп. диапазон равняется измерит. диапазону, откл. хранилища данных, адрес 00, вывод 4…20 мA
Комплект поставки	DPE 10MF, формуляр проверки, руководство, ПО, БЕЗ соединительного кабеля

Технические характеристики DPE 10 M:

Измерительный диапазон	20 °C - 850 °C	30 °C - 1000 °C
Диапазон спектра	3.0 мкм - 5.0 мкм
Оптика	настраиваемая
Внутр.способ обраб. данных	цифр.
Коэф. излучения ε	0.010 … 1.000; регулир. ч-з интерфейс или прямо на устройстве
Доп. диапазон	регулируется в рамках темпер. диапазона, мин. шаг 50 °C
Время отклика t95	1.5 мс (мин.), настраивается до 100 с
Хранилище данных	мин. и макс. объем хранилища, настраивается ч-з интерфейс
Погрешность измерений	< 400 °C: 2 K > 400 °C: 0.3 % от получен. значения + 1 K
Воспроизводимость	0.1 % от получен. значения в°C + 1 K
Тепл. чувствительность	0.15 K
Выходной сигнал	(0)4...20 мA линейный, макс. сопротивление 700 Ohm при 24В
Интерфейс	RS-485 (гальванически изолир.), полудуплекс, макс.скор. передачи 115 кБ, протокол Modbus RTU
Нацеливание	светодиод, лазер или через оптику
Параметры	регулир. ч-з интерфейс или ПО: излучение; время отклика; шкала °C или °F; настройки хранилища данных, доп. диапазона, коэф. прохождения, компенс. внеш. условий
Управление	подстройка излучения с шаом 0.001, кнопка светоуказателя, дисплей
Электропитание	24 В DC ± 25 %
Энергопотребление	макс. 9 Вт
Рабочая температура	0 °C - 55°C
Температура хранения	–20 °C - 70°C
Класс защиты	IP 65 согласно DIN 40050
Вес	около 520 г
Габариты	54 x 54 x 170 мм
Корпус	компактный корпус с разъемом, дисплей, осн. кнопки
Тестирование	EN 55 011: 1998, класс ограничения A
Маркировака CE	согласно нормам ЕС
Заводские настройки	ε = 1, время отклика 1.5 мс, доп. диапазон равняется измерит. диапазону, откл. хранилища данных, адрес 00, вывод 4…20 мA
Комплект поставки	DPE 10M, формуляр проверки, руководство, ПО, БЕЗ соединительного кабеля
