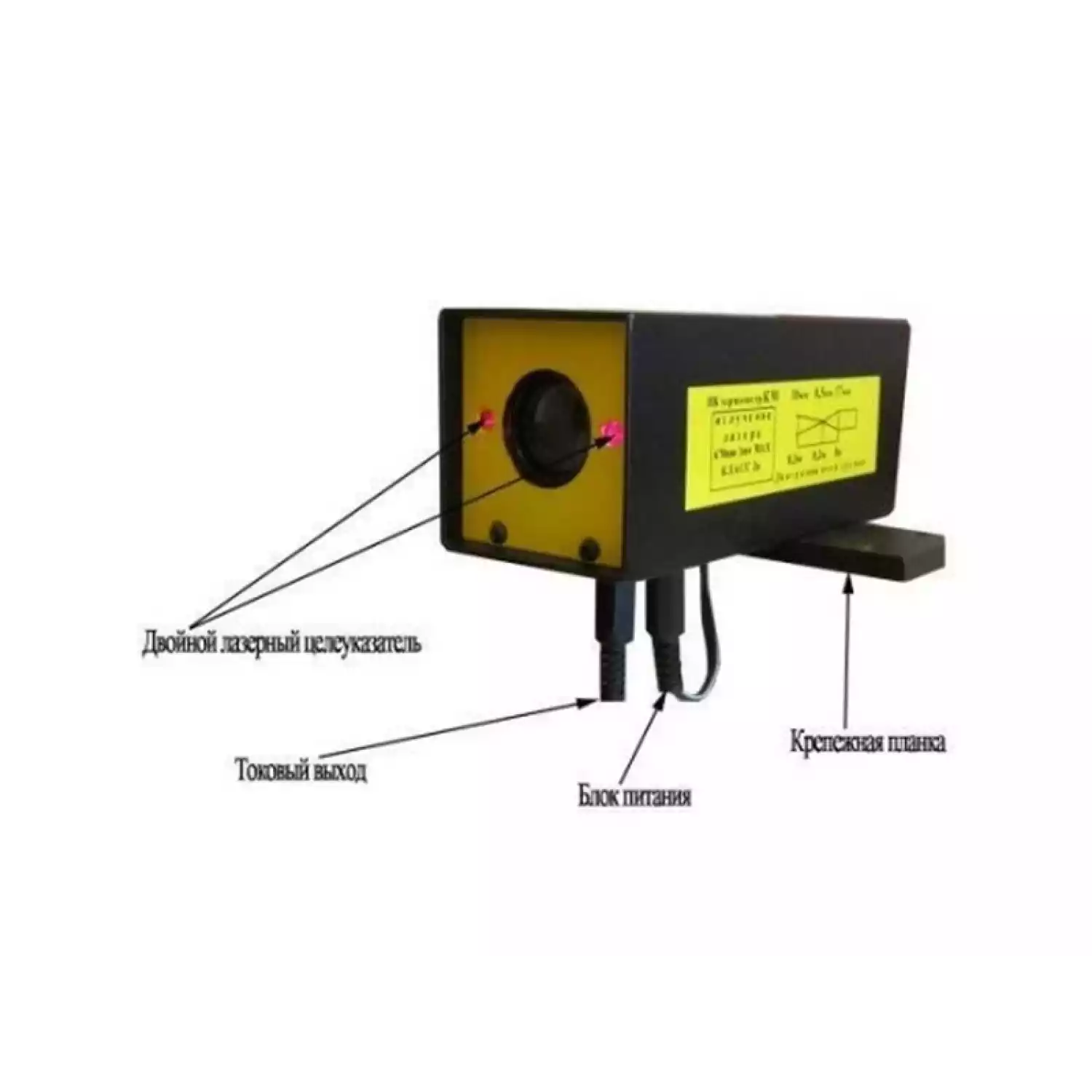

Высокотемпературные стационарные ИК-термометры (пирометры) «КМ2ст-Термикс» и «КМ2ст-ТермиксК»

Тип оборудования: Пирометр, бесконтактный измеритель температуры, термометр (стационарный)

Производитель: ТИМОЛ, Россия

Серия: КМ2ст

Модель: «КМ2ст-Термикс» и «КМ2ст-ТермиксК»

Описание: Прибор для бесконтактного измерения температуры

Гарантия на высокотемпературные стационарные ИК-термометры (пирометры) «КМ2ст-Термикс» и «КМ2ст-ТермиксК»: 24 месяца

Назначение прибора:

Высокотемпературные стационарные ИК-термометры (пирометры) «КМ2ст-Термикс» и «КМ2ст-ТермиксК» - коротковолновые пирометры, предназначены для бесконтактного измерения температуры. Пирометры с широким диапазоном измеряемых температур и высокими показателями визирования. Возможность крепления на штатив. Токовый, вольтовой, цифровой выходы. Различные варианты конструктивного исполнения. Диапазон температур: 350…2500, 600…2500ºС. Оптика: 300:1, 500:1; 100:1, 200:1, 400:1.

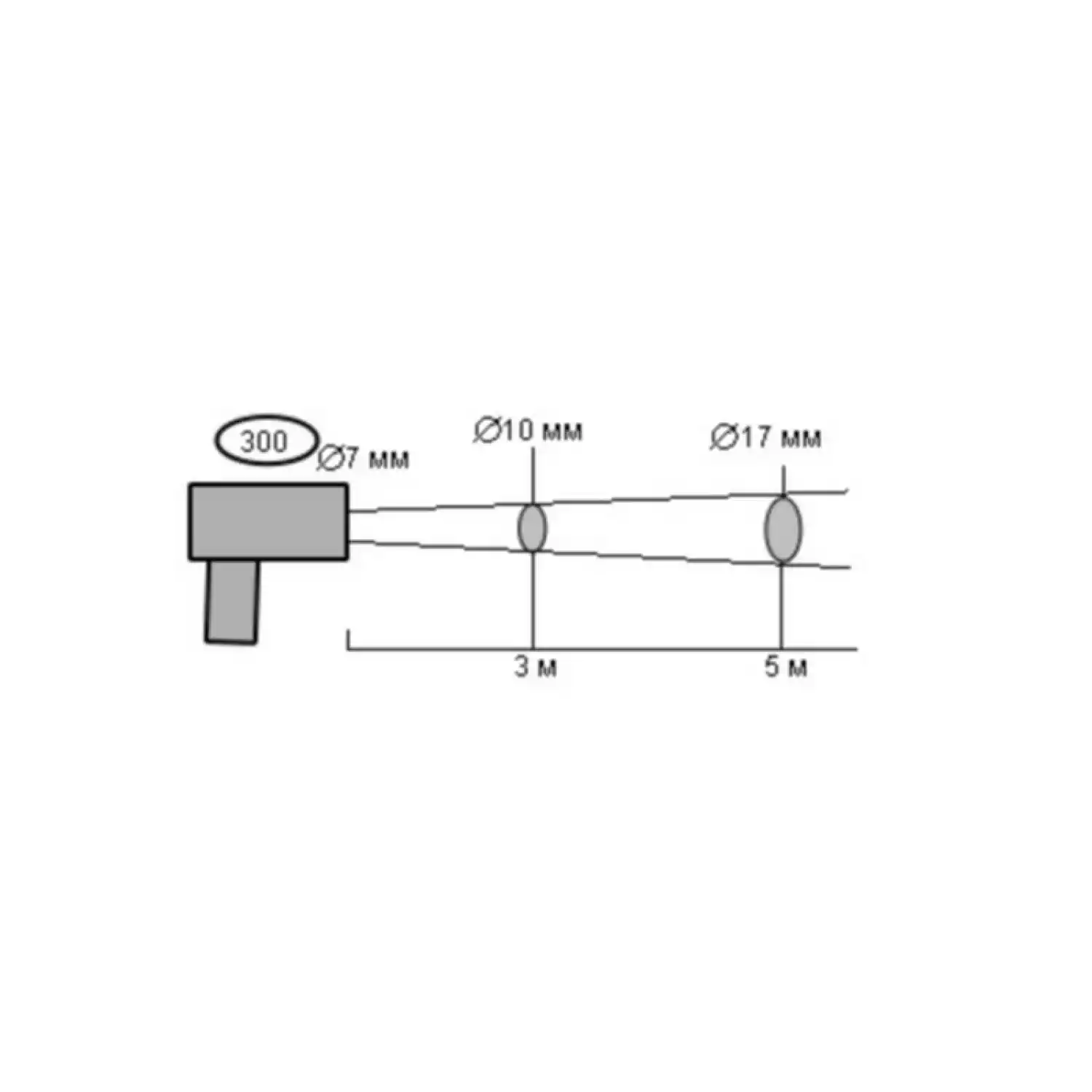

• Модели с большими показателями визирования (200:1, 400:1 для "ТермиксаК" и 500:1 для "Термикса") будут иметь пропорционально меньшее поле зрения на тех же расстояниях до объекта, но диаметр входного зрачка у этих моделей равен 17мм.
• Расстояние до минимального поля зрения устанавливается в процессе сборки и настройки пирометра и не может изменяться при эксплуатации, но изначально оно может быть разным в зависимости от пожеланий заказчика.

Важной особенностью данной модели является очень высокий показатель визирования 400:1 в малогабаритном корпусе (122х50х43мм), а также резко очерченное поле зрения, что видно из приведенных ниже данных.

При увеличении диаметра излучающей полости черного тела в 10 раз (тепловой поток во входной зрачок пирометра увеличивается при этом в 100 раз), показания пирометра возрастают лишь на 1,5%. При уменьшении расстояния до излучающей полости в 3 раза (с 1,2м до 0,4м) показания пирометра возрастают на 0,25%. Такие характеристики пирометра особенно важны при измерении температуры объектов, сильно различающихся по своим размерам, при этом расстояние до объекта может существенно меняться в процессе измерений.

В пирометрах "Термикс" и "ТермиксК" оптический прицел имеет конструктивный параллакс, величина которого определяется расстоянием между осью инфракрасного канала и линией визирования объекта через оптический прицел. При показателе визирования 100:1 это расстояние минимально и равно 30мм в плоскости входного зрачка пирометра, что значительно меньше, чем в пирометрах "Кельвин" и "КМ". Так как центр перекрестия прицела совмещается при юстировке с центром поля зрения пирометра на определенном расстоянии, то при изменении расстояния до объекта измерения точность наведения на объект снижается, но она тем выше, чем меньше значение конструктивного параллакса.

Пирометры серий "Термикс" и "ТермиксК" обладают узконаправленной диаграммой поля зрения, что позволяет проводить измерения через отверстия небольшого диаметра в стенках большой толщины, а работа в узком спектральном диапазоне на коротких длинах волн существенно повышает точность измерений в реальных условиях по сравнению с широкоспектральными пирометрами. Необходимо подчеркнуть, что по данным характеристикам пирометры серий "Термикс" и "ТермиксК" значительно превосходят пирометры серий"Кельвин" и "КМ".

Области применения: плавка металлов и стеклоплавильные печи; термическая обработка металлов, непрерывное литье, горячая штамповка; электронно-лучевые печи для переплавки; сварка; обработка индукционным нагревом, вакуумное плавление; термическая обработка полупроводниковых пластин.

Особенности инфракрасного термометра (пирометра) «КМ2ст-Термикс» и «КМ2ст-ТермиксК»:

• Новые функциональные возможности на базе современного микропроцессора
• Работа в узком спектре на коротких длинах волн, что обеспечивает более высокую точность измерения
• Высокое оптическое разрешение
• Лазерный целеуказатель, оптический прицел
• Прочный малогабаритный металлический корпус

Основные функции:

• Лазерный целеуказатель
• Измерение максимальной и минимальной температур
• Сигнализация максимальной и минимальной пороговых температур световая и звуковая
• Одновременная установка 2-х пороговых температур с сигнализацией выхода за границы диапазона

Технические характеристики инфракрасного термометра (пирометра) «КМ2ст-Термикс» и «КМ2ст-ТермиксК»:

• Диапазон рабочих температур: -20…50ºС
• Разрешение по температуре: 1ºС
• Погрешность измерения температуры: ±(1+1%)ºС
• Показатель визирования: «КМ2ст-Термикс» - 300:1; 500:1
• «КМ2ст-ТермиксК» - 100:1; 200:1; 400:1
• Время установления показаний: 1 с
• Диапазон установки излучательной способности: 0,01…1,00
• Блок питания от сети 220В
• Габаритные размеры: 110х60х54 мм (без ОП)
• Вес: не более 500 г

*Разрешение по температуре – 0,1ºС, показатель визирования - 50:1
Температурные диапазоны, не указанные в таблице, обсуждаются при заказе.

Расстояние до минимального поля зрения может быть изменено по желанию заказчика при выборе пирометра

Комплект поставки инфракрасного термометра (пирометра) «КМ2ст-Термикс» и «КМ2ст-ТермиксК»:

• Блок питания от сети 220В
• Паспорт

Дополнительная комплектация:

• Вольтовой выход, мВ/ºС
• Токовый выход: 0-5мА, 0-20мА, 4-20мА
• Цифровой выход c кабелем для подключения к компьютеру через USB-порт
• Программа «Termometr» (на диске)
• Цифровой выход RS485 (промышленный стандарт)
• Оптический прицел к моделям с лазерным целеуказателем
• Переносной штатив с дополнительной крепежной планкой
• Комплект аккумуляторов с зарядным устройством
• Свидетельство о первичной поверке
