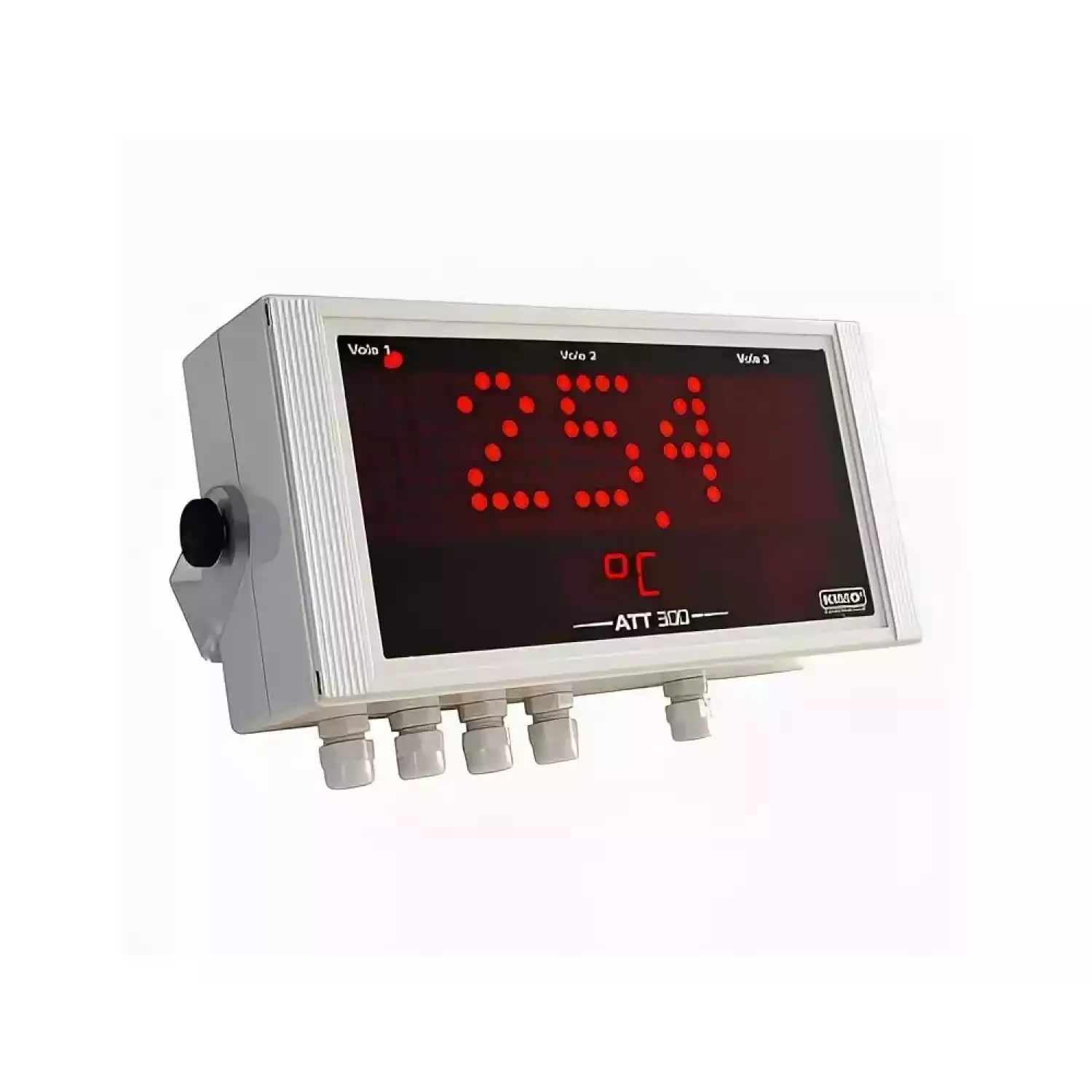

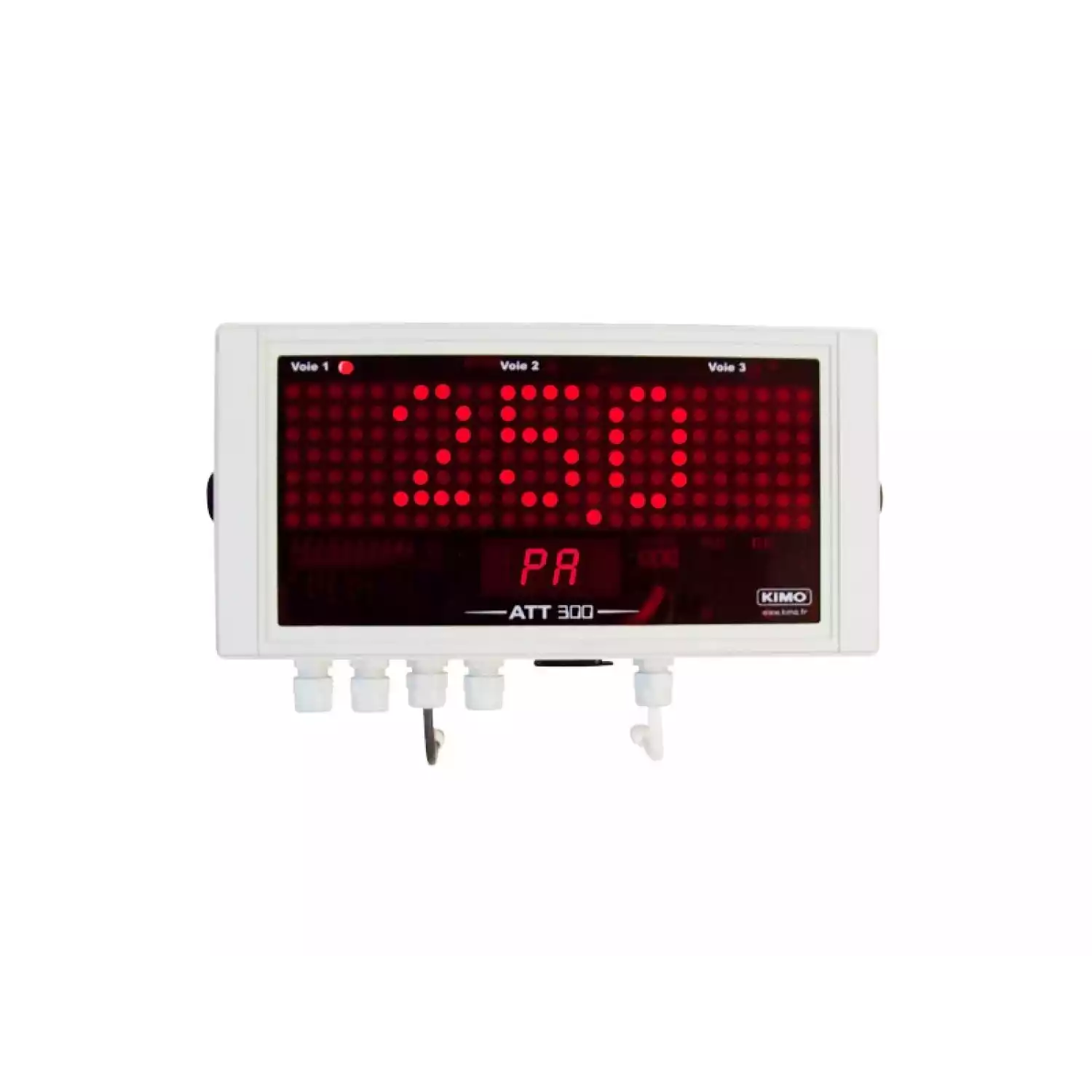

Многоканальные дисплеи KIMO ATT 300

Тип оборудования: Многоканальные дисплеи

Производитель: KIMO, Франция

Серия: KIMO ATT

Модель: KIMO ATT 300

Описание: Пибор для отображения данных измерения

Гарантия на многоканальные дисплеи KIMO ATT 300: 12 мес.

Назначение прибора:

Многоканальные дисплеи KIMO ATT 300 предназначены для отображения данных измеряемых датчиками KIMO классов 200 и 300. У многоканальных дисплеев АТТ 300 передача данных осуществляется посредством интерфейса RS232.

Особенности многоканальных дисплеев KIMO ATT 300:

Заранее заданы 22 единицы измерения для определения скорости воздуха, объемного расхода, температуры, давления и влажности.
Дисплей с чередованием от 1 до 3 параметров.
Конфигурация через программное обеспечение или посредством дистанционного управления.
Многонаправленный корпус, изготовленный из пластика ABS V-0 в соответствии с UL 94.
Широкий дисплей 50 x 190 мм.

Технические характеристики многоканальных дисплеев KIMO ATT 300:

Дисплей	электролюминисцентный буквенно-цифровой (75 х 190 мм), защитный экран выполнен из неактиничного красного полиметиометакрилата (ПММА)
1-ая строка (показания измерений)	5 разрядов (точечнаяч матрица 5х7) 50 х 190 мм
2-ая строка (единица измерений)	4 разряда (14 сегментов) 13 х 45 мм
Положение запятой	конфигурируемое 0/ 0,0/ 0,00/ 0,000
Значения измерений	от -9,999 до 99,999 и от -9999 до 9999
Погрешность	±0,1% показаний измерения или ±0,1 разряд
Число каналов	от 1 до 3 каналов, поочередно, каждые 3 секунды
Отображаемое положение каналов	3 красных светодиода
Количество доступных единиц измерения	22 заранее заданные единицы измерения, 3 конфигурируемые единицы измерения
Время отклика	< 1 с
Технические характеристики корпуса
Корпус	изготовлен из пластика ABS
Степень защиты	IP63
Классификация огнестойкости	V-0 в соответствии с UL94
Размеры	240 х 120 х 80 мм
Соединительная втулка	Полиамид для кабеля с максимальным ø7 мм
Масса	1000 г
Общие характеристики
Электропитание	24 В переменного тока/В постоянного тока ±10% или 230 В переменного тока ±10%, 50-60 ГЦ
Гальваническая развязка	между входом и источником питания
Аналоговые входы	3 х 4-20 мА (4 провода) или 3 х 0-10 В
Потребление	5 ВА
Электромагнитная совместимость	EN61 326
Электрическое соединение	винтовая клеммная колодка для кабелей максимальным ø1,5 мм2
Обмен данными RS 485	цифровой: протокол обмена данными RTU Modbud с настраиваемой скоростью от 2400 до 115200 бод.
Обмен данными RS 232	цифровой: протокол пользователя ASCII
Рабочая температура	от 0 до +50°С
Температура хранения	от -10 до +70°С
Окружающая среда	Воздух и нейтральные газы

Предварительно заданные единицы измерения

Единица измерения	Обозначение
Скорость воздуха	м/с, фут/мин
Объемный расход	м3/ч, л/с, фт3/мин, м3/с
Температура	°С, °F
Давление	Па, мм Н2О, мбар, кПа, мм рт.ст., дюймов вод. ст., фунт/кв.дюйм
Влажность	%HR, гр/кг (абсолют. гидро ρ), °С (Temp. точки росы, Td), °F (Temp. точки росы, Td), °С (Температ. точки росы, Tw), °F (Температ. точки росы, Tw), кДж/кг (Энтельпия i)

Техобслуживание

Избегайте применения агрессивных растворителей.

Дополнительные опции

Программное обеспечение конфигурирования LCC 300 с кабелем RS 232.
Конфигурация посредством дистанционного управления.

*Технические характеристики и комплект поставки приборов для контроля температуры могут быть изменены производителем без предварительного уведомления.
