Инфракрасная камера PYROVIEW 768N точно и надежно измеряет температуру бесконтактным методом и в рамках контроля технологического процесса, и наблюдения, и автоматизации процессов в металлургическом производстве. Для минимизации ошибок в измерении из-за кофициента излучения камета работает в коротком спектральном диапазоне от 0.8 до 1.1 мкм. Кроме того, при слишком быстрых процессах и при смене температур получение данных осуществляется в реальном времени.
Камеры применяются для длительных измерений в жестко фиксированном положении и записывают данные в высоком как графическом так и температурном разрешении о фиксированных или движущихся объектах. Таким образом процесс производства контролируется эффективно. Интерфейс Gigabit Ethernet гарантирует передачу данных без потерь и без задержек времени (частота до 50 кадров в секунду).

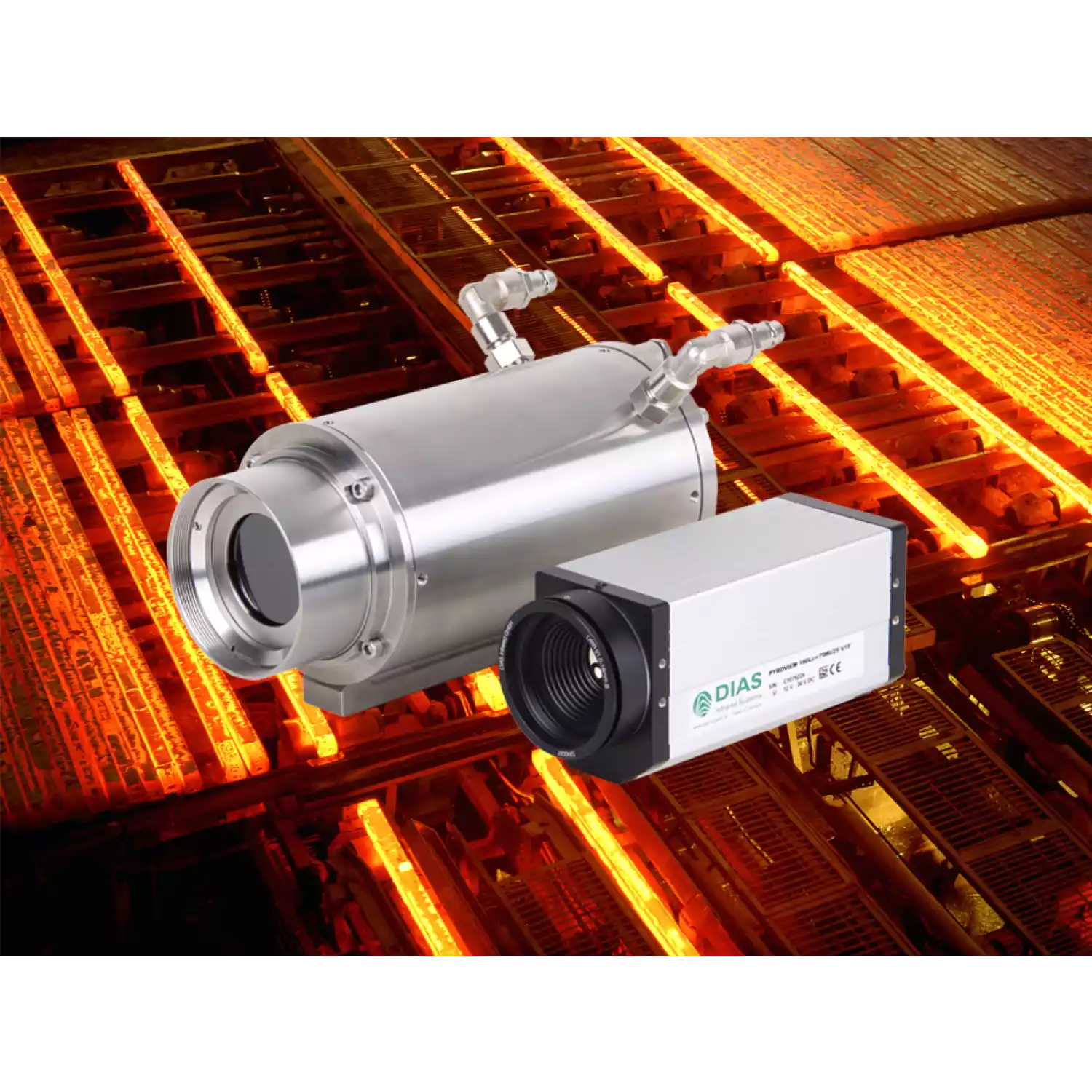

Большое число объективов с автоматичской фокусировкой, включая широкоугольные и телеобъективы, дают возможность подстроиться к различным размерам объектов и расстоняиям до них. Камеры поставляются или в небольшом алюминиевом корпусе "compact+", или защитном корпусе для промышленного применения "protection" в комплекте с модулем продувки воздухом и модулем водяного охлаждения.
Камера работает автономно (оснащена двумя гальванически изолированными цифровыми входами и выходами) и отслеживает процесс производства без соединения с ПК. Все параметры для автономной работы устанавляваются один раз на месте с подключенного ПК.
Модульная программа PYROSOFT для Windows настраивается на любые процессы. Бесплатная программа PYROSOFT Compact поставляется с каждой камерой.
Тип устройства | 768N compact+ | 768N protection |
Спектральный диапазон1 | 0.8 - 1.1 мкм | |
Диапазон измерения1 | 600 - 1500 °C (один широкий диапазон), по выбору 1400 - 3000 °C | |
Тепловая чувствительность (NETD)2,3 | < 1 K (600 °C, 60 Гц)5 | |
Угол апертуры4 (HFOV × VFOV) | 39° × 30°, опционально: 58° × 45° | |
Датчик | Высокодинамичная 2-мерная КПОМ матрица (2D-Si-CMOS), 768 × 576 пикселей | |
Погрешность3 | 1% от полученного значения в °C (при температуре объекта < 1400 °C)6 | |
Частота измерений | 50 Гц, по выбору: 50 Гц, 25 Гц, 12.5 Гц | |
Время отклика | 40 мс, по выбору: 2 / частоту измерения | |
Интерфейсы | Gigabit-Ethernet (в реальном времени, 60 Гц), гальванич. изолир. цифровые входы (триггер) цифровые выходы (тревога) | |
Соединения | круглый штеккер HR10A (12 контактов, питание, цифровые входы и выходы), круглый штеккер M12A (Ethernet) |
круглый штеккер M23 (16 контактов, питание, цифровые входы и выходы), круглый штеккер M12A (Ethernet) |
Электропитание | 12 - 36 В пост., типич. 10 ВA | |
Вес | около 1.6 кг | около 4.2 кг |
Корпус | алюминиевый корпус IP54, 65 mm(Д)×160 mm(Ш)×79mm(В), без линзы и портов, по выбору со всепогодным корпусом и модулем наклона/поворота |
корпус для промышленного применения IP65, нерж.сталь, с модулями продувки и водного охлаждения, диам.110 mm, длина 280 mm (без монтада и портов), макс. давл. воды 6 бар, макс. давл. воздуха 2 бар, защитное окно |
Рабочая температура камеры | –10 - 50 °C | –10 - 50 °C (без водяного охлаждения), –25 - 150 °C (с охлаждением) |
Условия хранения | –20 - 70 °C, макс. влажность 95 % | |
Программное обеспечение | программа PYROSOFT для Windows ®, модификации по запросу |
1 - Имеются другие варианты.
2 - Эквивалентная шуму разница температур
3 - Данные для черного тела и температуры окружающей среды 25 °C.
4 - Автоматическая фокусировака.
5 - < 6 K (2000 °C, 60 Гц).
6 - 2 % от полученного значения в °C (температура объекта > 1400 °C).
HFOV × VFOV | Г [m] | Ш [m] | В [m] | ш [mm] | в [mm] |
IFOV | |||||
39° × 30° 0.9 милирад. |
1 | 0,71 | 0,54 | 0,9 | 0,9 |
3 | 2,12 | 1,61 | 2,8 | 2,8 | |
10 | 7,08 | 5,36 | 9,2 | 9,2 | |
58° × 45° 1.3 милирад. |
1 | 1,11 | 0,83 | 1,5 | 1,5 |
3 | 3,33 | 2,49 | 4,3 | 4,3 | |
10 | 11,08 | 8,28 | 14,4 | 14,4 |
HFOV - Гориз. поле зрения (гориз. угол апертуры) VFOV - Вертик поле зрения (вертик угол апертуры) IFOV - Мгновенное поле зрения (пространственное разрешение) D - Расстояние до объекта |
Ш - ширина изобр. В - Высота изобр. ш - ширина пикселя в - высота пикселя |
