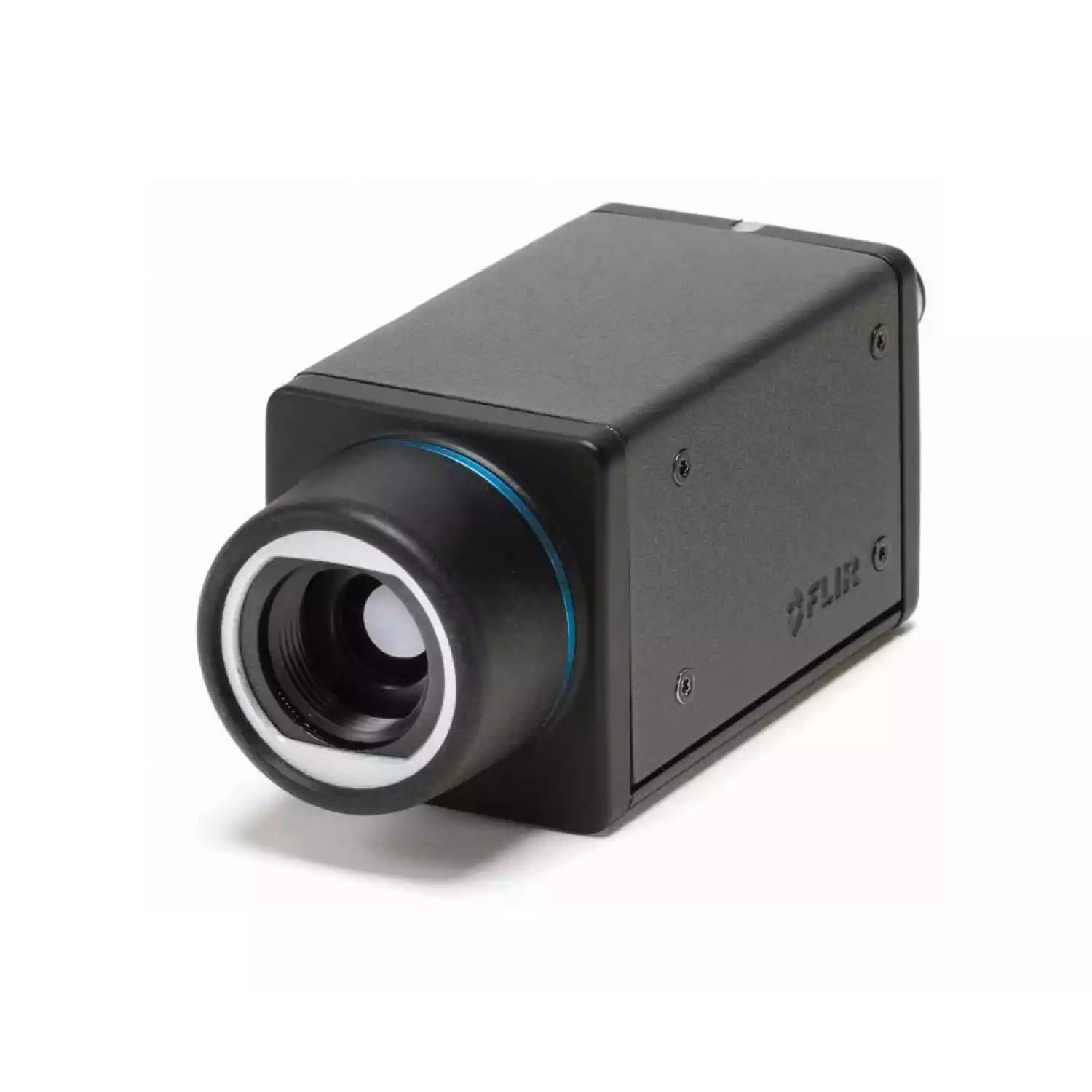

Тепловизионная камера для автоматизации FLIR A35

Тип оборудования: Тепловизионная камера

Производитель: FLIR Systems AB, Швеция

Серия: FLIR А

Модель: FLIR A35

Описание: Прибор для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение.

Гарантия на тепловизионную камеру для автоматизации FLIR A35: 12 месяцев

Назначение прибора:

Тепловизионная камера для автоматизации FLIR A35 используется во всем мире в самых различных отраслях промышленности для мониторинга непрерывных технологических процессов.

Термография позволяет легко получать информацию о качестве изделий и / или эффективности процесса производства, что затруднительно с использованием традиционно используемого оборудования, такого, как термопары или камеры видимого диапазона. Камеры FLIR сери A являются лучшим решением в случае, когда требуется использовать термографию, но не нужно точно измерять температуру. FLIR A оснащена функциями, которые определяют ее естественный выбор для всех, кто использует ПО на базе ПК для решения задач такого рода.

Тепловизионные камеры используются для решения самых разных исследовательских задач. Еще вчера тепловизор был привилегией лишь крупных исследовательских подразделений, сегодня же технология тепловидения становится доступной для многих. Выгодные пакетные предложения разработаны компанией FLIR Systems для того, чтобы каждый исследователь мог использовать преимущества термографии в своей работе.

С камерой FLIR A35 и соответствующим ПО вы сможете визуализировать температуру в бесконтактном режиме.

Технические характеристики камеры FLIR A35:

Спецификация
Разрешение детектора	320 x 256 пикселей
FOV (Поле зрения) / Фокусное расстояние	48° (H) x 39° (V) с объективом 9 мм; 25° (H) x 19° (V) с объективом 19 мм; Объективы не являются сменными и указываются при заказе
Пространственное разрешение (IFOV)	2,78 мрад с объективом 9 мм 1,32 мрад с объективом 19 мм
Частота смены изображений	60 Гц
Детектор
Шаг датчика	25 мкм
Измерения
Диапазон температур объекта	от –40°C до +160°C (от –40 до 320°F) / от –40°C до +550°C (от –40 до +1022°F)
Общие характеристики
Изображения и оптика
Тепловая чувствительность/NETD	< 0,05°C при +30°C (+86°F) / 50 mK
Минимальное фокусное расстояние	Фиксированное
F-number	1,25
Фокусировка	Фиксированная
Характеристики детектора
Микроболометр/ Спектральный диапазон	Неохлаждаемый VOX микроболометр / 7,5–13 µm
Постоянная времени детектора	Стандартно 12 мс
Ethernet
Ethernet	Управление и изображения
Ethernet, тип	Gigabit Ethernet
Ethernet, стандарт	IEEE 802.3
Ethernet, тип разъема	RJ-45
Ethernet, обмен данными	GigE Vision ver. 1,2 Совместимость с Client API GenICam
Ethernet, передача изображений	8-битный монохромный сигнал при 60 Hz Линейный сигнал/ DDE, Автоматическая/ ручная, Flip H&V 14-битный при 60 Hz в соответствии с разрешением ИК-камеры Линейный сигнал/ Совместимость с DDE, питание GigE Vision и GenICam
Ethernet, питание	Питание через Ethernet, PoE IEEE 802.3af класс 0
Ethernet, протоколы	TCP, UDP,ICMP, IGMP, DHCP, GigEVision
Цифровые входы/выходы
Цифровой вход, назначение	Общее назначение
Цифровой вход	1 оптоизолированный, “0” < 2, “1”=2–40 В пост. тока
Цифровой выход, назначение	Общее назначение, вывод на внешние устройства (программная настройка)
Цифровой выход	1 оптоизолированный, 2–40 В пост. тока, макс 185 мА
Цифровой вход/выход, максимальное напряжение	500 В (среднеквадратичное)
Цифровой вход/выход, напряжение питания	2–40 В пост. тока, макс 200 мА
Цифровой вход/выход, тип разъема	12-контактный разъем M12 (также используется для цифровой синхронизации и внешнего питания)
Вход синхронизации, назначение	Кадровая синхронизация для управления тепловизором
Вход синхронизации	1, не изолирован
Вход синхронизации, тип	Низковольтный буфер при 3,3В, “0” <0,8 В, “1”>2,0 В
Выход синхронизации, назначение	Кадровая синхронизация для управления другим тепловизором Ax5
Выход синхронизации	1, не изолирован
Выход синхронизации, тип	Низковольтный буфер при 3,3В, ”0”=24 мА макс., “1”= –24 мА макс.
Цифровая синхронизация, тип разъема	12-контактный разъем M12 (также используется для цифровой синхронизации и внешнего питания)
Система питания
Внешнее питание	12/24 В пост. тока, < 2,5 Вт максимум
Внешнее питание, тип разъема	12-контактный разъем M12 (также используется для цифрового входа/выхода и цифровой синхронизации)
Допустимый диапазон напряжения	10–30 В пост. тока
Параметры окружающей среды
Диапазон рабочих температур	от –15°C до +50°C (от +5°F до +122°F)
Диапазон температур хранения	от –40°C до +70°C (от –40°F до +158°F)
Влажность (работа и хранение)	IEC 60068-2-30/24 ч. 95% относительной влажности, от +25 °C до +40 °C (от +77 °F до +104 °F)
Электромагнитная совместимость	EN 61000-6-2 (Устойчивость) EN 61000-6-3 (Излучение) FCC 47 CFR Part 15 Класс B (Излучение)
Герметичность	IP 40 (IEC 60529)
Устойчивость к ударам	25 g (IEC 60068-2-29)
Устойчивость к вибрации	2 g (IEC 60068-2-6)
Физические данные
Вес	0,200 кг
Размеры камеры (В × Ш × Г)	106 × 40 × 43 мм (4.2 × 1.6 × 1.7 in.)
Крепление на штатив	Опционально с деталью T198349, на основание
Крепление на основание	4 отверстия с резьбой М3 (внизу)
Материал корпуса	Магний и алюминий

Комплект поставки камеры FLIR A35:

Картонная коробка , тепловизионная камера с объективом, фокусировочный инструмент, руководство по началу работы, информационное руководство, CD-диск с пользовательской документацией, регистрационная карта.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления
