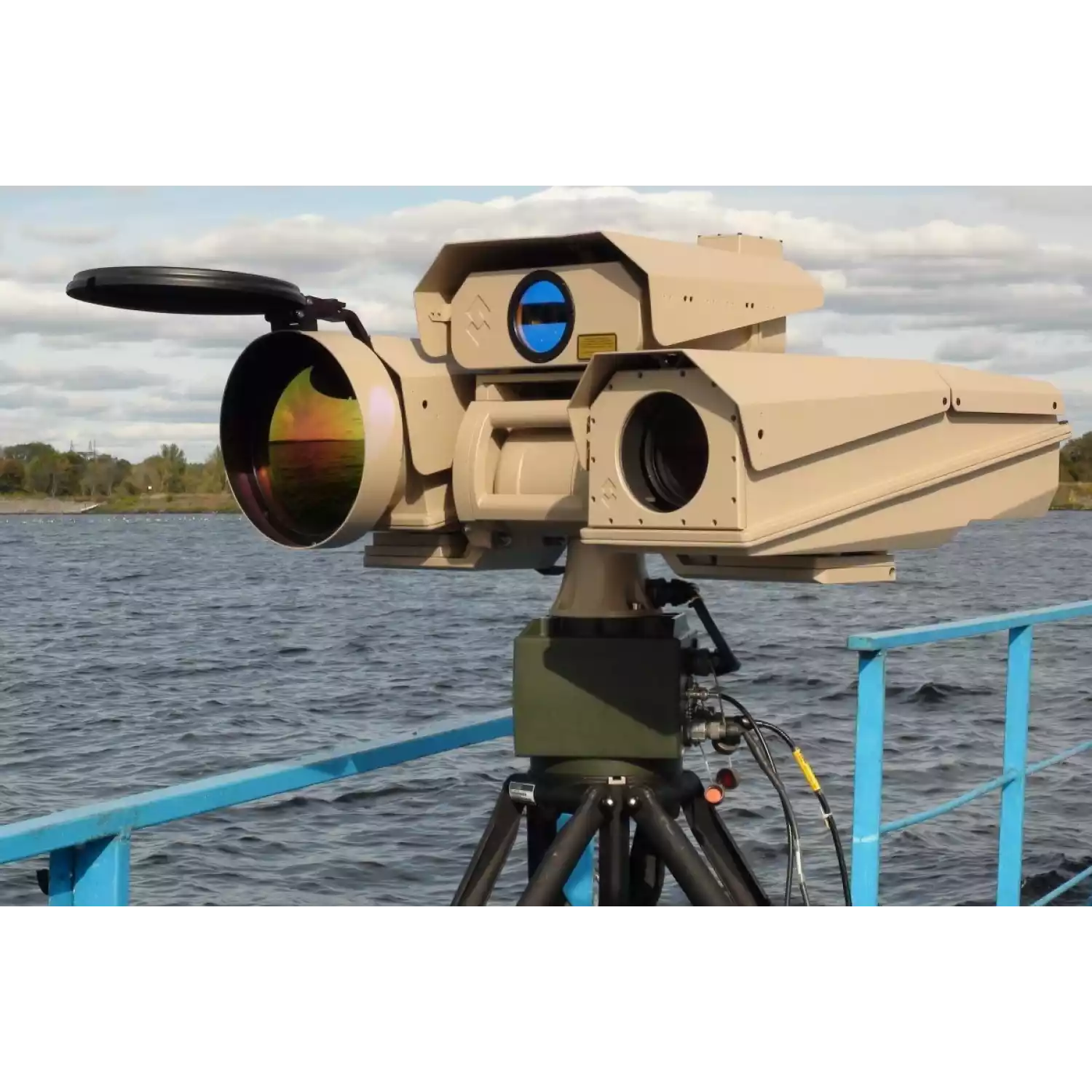

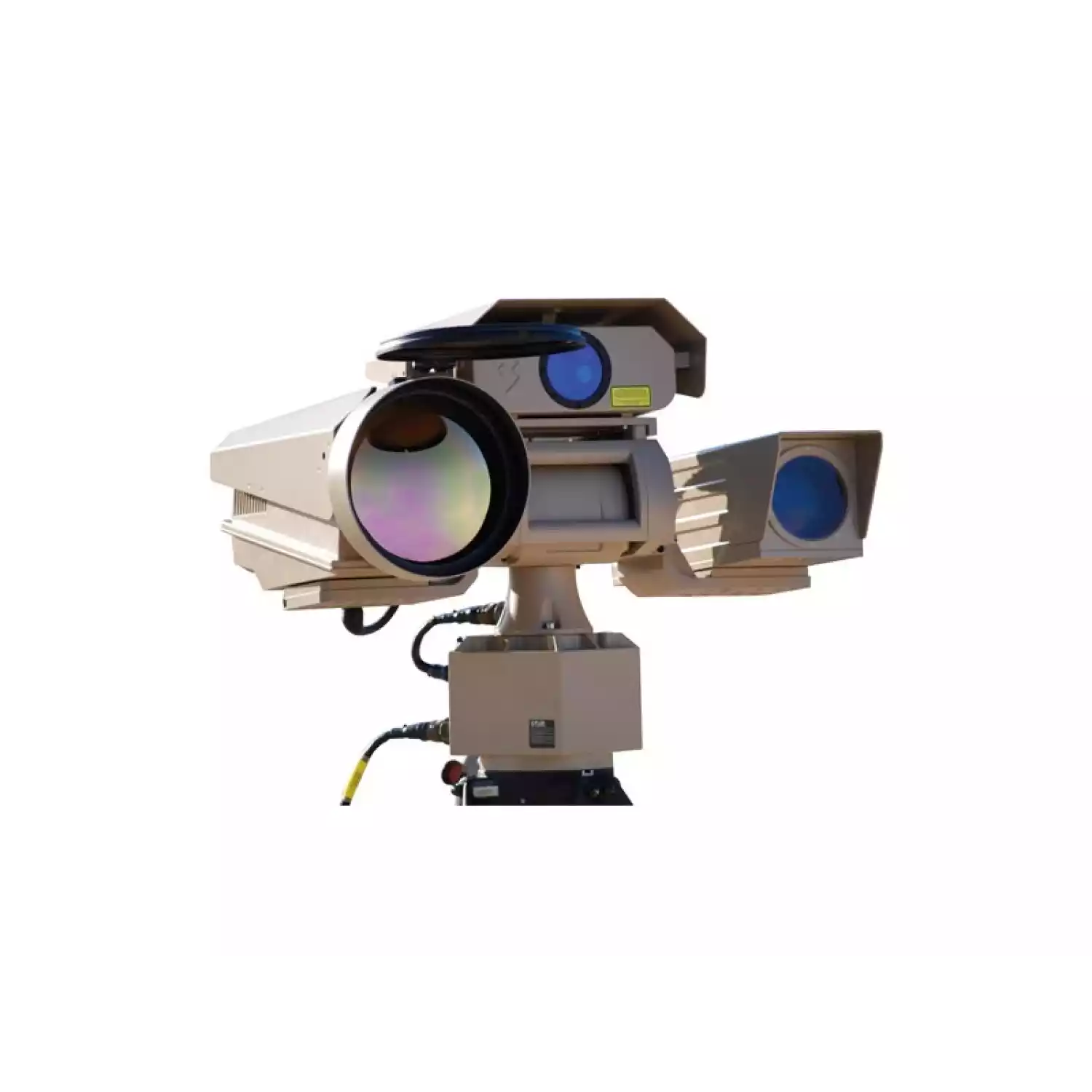

Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC

Тип оборудования: Тепловизионная камера, тепловизор

Производитель: FLIR Systems AB, Швеция

Серия: HRC

Модели: HRC-E, HRC-S, HRC-U, HRC-X

Описание: Прибор для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение.

Гарантия на тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC: 12 месяцев

Назначение прибора:

Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC предназначены для обнаружения объектов на самых дальних дистанциях при любой погоде. Камеры оснащены опциями оптического и электронного масштабирования. Это обеспечивает максимальный уровень осведомленности о ситуации и возможность приблизить обнаруженные подозрительные объекты, чтобы подробно их рассмотреть. Камеры HRC можно подключить к существующим сетям или использовать как самостоятельное решение.

В самую темную ночь, сквозь дым и туман, камеры HRC обеспечат отличное выполнение задач по обнаружению на самых дальних расстояниях и максимальное качество полученных изображений. Человека будет обнаружен на расстоянии нескольких километров. Все камеры идеально походят для задач береговой и пограничной охраны, также как и для обнаружения объектов на средних дистанциях.

Технические характеристики тепловизионных камер FLIR серии HRC:

	HRC-E	HRC-S	HRC-U	HRC-X
Создание теплового изображения
Поле зрения: непрерывное оптическое масштабирование	2° (Г) x 1,5° (В) до 25° (Г) x 18,8° (В) с объективом 22 x 275 мм	1,1° (Г) x 0,84° (В) до 14,1° (Г) x 10,50° (В) с объективом 39 x 490 мм	0,75° (Г) x 0,56° (В) to 9,4° (Г) x 7,0° (В) с объективом 59 x 735 мм	0,5° (Г) x 0,38° (В) to 6,3° (Г) x 4,7° (В) с объективом 88 x 1100 мм
Пространственное разрешение (IFOV)	0,67 мрад для объектива 22 мм 0,055 мрад для объектива 275 мм	0,383 мрад для объектива 39 мм 0,031 мрад для объектива 490 мм	0,256 мрад для объектива 59 мм 0,020 мрад для объектива 735 мм	0,17 мрад для объектива 88 мм 0,014 мрад для объективаr 1100 мм
Температурная чувствительность	25 мK	25 мK	25 мK	35 мK
Системные функции
Автоматическое закрывание переднего объектива в нерабочем состоянии	нет	да	да	да
Физические характеристики
Вес	7,5 кг	9,5 кг	12 кг	12 кг
Размер (Д х Ш х В)	475 x 235 x 194 мм	475 x 235 x 194 мм	564 X 264 X 303 мм	564 X 264 X 303 мм

Серия HRC - мультисенсорные системы:

Создание изображения
Теплового	см. подробные характеристики HRC-E, HRC-S, HRC-U и HRC-X
Визуального	см. подробные характеристики камер дневного света
ОПУ:
Диапазон вращения по азимуту/ скорость вращения по азимуту	n x 360°; 0,03° – 65° / сек непрерывно
Диапазон вращения по углу места/скорость вращения по углу места	± 35°; 0,03° – 30° / сек
Точность	1 мрад
Разрешение	0,1 мрад
Парковочная позиция	Да
Программируемый поиск	Программируемые предустановки
Вывод изображений
Видео выход	NTSC или PAL композитное видео
Типы коннекторов	BNC (2) обеспечивает показ ИК и цифрового видео одновременно
IP Видео	Опционально, встроенные кодеки обеспечивают одновременно цифровое видео в форматах MPEG-4, IR + TV
Электропитание
Входное напряжение	28 В ± 4 В
Потребление	55 Вт типовое (после выхода на режим) - 140 Вт с нагревателями - 250 Вт Max (в зависимости от конфигурации)
Окружающая среда
Диапазон рабочих температур	от -32°C до +55°C
Диапазон температур хранения	от -45°C до +70°c
Автоматический нагреватель окна	Да
EMC / EMD	Протестирована на соответствие следующим процедурам: Излучение: EN61000-6-4:2007 Защищенность: EN61000-6-2:2005 FCC 47 CFR part 15 Class B
Устойчивость к попаданию влаги	Mil-Std-810F, 506.4 - procedure II
Устойчивость к влажности	Mil-Std-810F, 507.4
Устойчивость к попаданию песка/пыли	Mil-Std-810F, 510.4 - procedure II
Устойчивость к образованию наледи	Mil-Std-810F, 521.2 - procedure I
Устойчивость к ударам	Mil-Std-810F, 516.5 - procedure I
Устойчивость к вибрации	Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 mm and 1.0 g, 1- 5-1 Hz
Устойчивость к солнечной радиации	Mil-Std-810F, 505.4 - procedure I, cycle A1
Излучение	EN61000-6-4:2007
Защищенность	EN61000-6-2:2005
Исполнение корпуса	IP65 Физические характеристики
HRC-E MS / HRC-U MS / HRC-S MS / HRC-X MS
Вес	В зависимости от конфигурации – 65 кг максимум
Размер	В зависимости от конфигурации
Интерфвейсы
Ethernet	Опционально: полное управление и MPEG видео
RS-485	Полное управление
Опционально
Лазерный дальномер	Erbium glass или Nd: YAG+OPO system, безопасный для глаз / 80 м - 20 км
Гео-позиционирование	GPS Опционально
Цифровой магнитный компас	Опционально
Автоматический модуль видеослежения вкл. e-стабилизацию	Опционально
Пример стандартной комплектации:
HRC-E MS / HRC-S MS / HRC-U MS / HRC-X MS
Тепловизионная камера, камера дневного света, ОПУ, источник питания с кабелями, руководство оператора, транспортировочные кейсы.

Спецификация
Создание теплового изображения
Тип детектора	MWIR: Антимонид индия (InSb) или Теллурид кадмия-ртути (MCT): 640 x 480 или 640х512 пикселей
Спектральный диапазон	от 3 до 5 мкм
Поле зрения	12,5x непрерывное масштабирование и четыре предустановленных положения
Частота обновления изображения	50 Гц (PAL), 60 Гц (NTSC)
Фокусировка	Автоматическая или ручная
Непрерывное цифровое масштабирование	Да, до 16x
Предустановленное расположение фокуса по выбору	Да: позволяет настраивать объектив на заданное расположение фокуса
Атермическая фокусировка	Да
Обработка изображений	Цифровое выделение деталей (DDE), выравнивание гистограммы
Особенности системы
Удаленный контроль	RS-232, RS-485 и Ethernet
Палитры	“черное горячее” / “белое горячее”; различные цветовые палитры
Захват отдельных кадров	JPEG и FFF 14-битовые данные
Встроенное тестирование (BIT)	Да
Вывод изображений
Видео	PAL / NTSC по выбору
Электропитание
Входное напряжение	28 В ± 4 В
Потребление	35 Вт типичное (после выхода на режим), < 125 Вт макс. с нагревателями
Окружающая среда
Диапазон рабочих температур	от -32°C до +55°C
Диапазон температур хранения	от -45°C до +70°C
Автоматический нагреватель окна	Да
EMC / EMD	Протестирована на соответствие следующим процедурам: Излучение: EN61000-6-4:2007 Защищенность: EN61000-6-2:2005 FCC 47 CFR часть 15 класс B
Устойчивость к попаданию влаги	Mil-Std-810F, 506.4 - procedure II
Устойчивость к влажности	Mil-Std-810F, 507.4
Устойчивость к попаданию песка/пыли	Mil-Std-810F, 510.4 - procedure II
Устойчивость к образованию наледи	Mil-Std-810F, 521.2 - procedure I
Устойчивость к ударам	Mil-Std-810F, 516.5 - procedure I
Устойчивость к вибрации	Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 мм и 1.0 г, 1- 5-1 Гц
Устойчивость к солнечной радиации	Mil-Std-810F, 505.4 - procedure I, cycle A1
Излучение	EN61000-6-4:2007
Защищенность	EN61000-6-2:2005
Исполнение корпуса	IP66
ИНТЕРФЕЙСЫ
Ethernet	Полное управление всеми функциями и статическими изображениями
RS-232	Полное управление
RS-485	Полное управление

Комплект поставки тепловизионных камер FLIR серии HRC:

Тепловизионная камера, источник питания, устройство ручного управления, монтажная коробка, набор кабелей (стандартный кабель 7,5 м), руководство пользователя, транспортировочный кейс.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления
