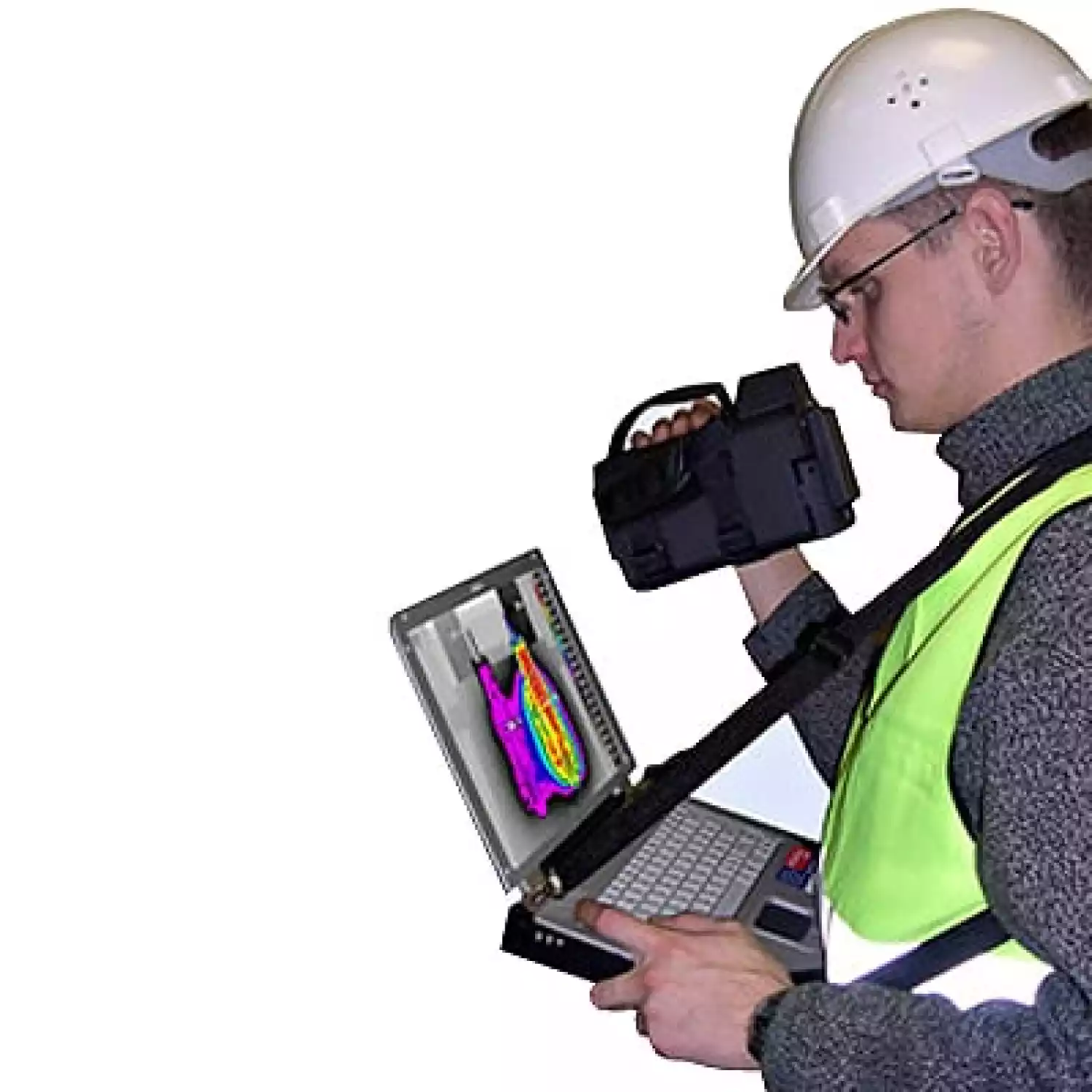

Тепловизионный комплекс "Термограмма ТС"

Тип оборудования: Тепловизор, инфракрасная камера, тепловизионный комплекс

Производитель: Россия

Серия: Термограмма

Модели: Термограмма ТС

Описание: оптико-электронный инфракрасный прибор, предназначенный для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение

Сертификаты на тепловизор Термограмма ТС:

Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Тепловизор Термограмма ТС внесен в Государственный реестр средств измерений РФ.

Гарантия на тепловизор Термограмма ТС: 24 месяца.

Назначение тепловизора Термограмма ТС:

Тепловизионный комплекс «Термограмма ТС» разработан с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других сферах.

Тепловизор Термограмма ТС предназначен для:

Измерения температурных полей объектов, неразрушающий контроль.
Измерения коэффициента теплового излучения объекта.
Измерения плотности тепловых потоков.
Измерения сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
Измерения влажности воздуха.
Измерения точки росы.
Визуализации возможности конденсации влаги на поверхности объектов.
Запоминания тепловизионого и видимого изображения объекта контроля.

Отличительные особенности тепловизионного комплекса Термограмма ТС:

Высокая чувствительность. 0,05°С (0,02°С)
Высокое пространственное разрешение. (640Х480)
Работоспособность тепловизионной камеры при низких температурах -40°С.
Возможность автономной работы.
Автоматическая привязка для измерения абсолютных температур.
Подключение к компьютеру через принтерный (LPT) порт.
Тепловизор представляет собой прецизионный оптико-механический сканирующий Инфракрасный прибор для визуализации и измерения тепловых полей.
Тепловизор внесен в Госреестр и является средством измерения.

Отличительные особенности тепловизора Термограмма ТС:

Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем. Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку. Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С. Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.

Технические характеристики тепловизора Термограмма ТС:

ИК-приемник	InSb, охлаждение приемника - жидкий азот.
Время автономного режима работы	8 часов
Диапазон измерения температуры	-40°С - +300°С
Диапазон рабочих температур	-40°С - +60°С
Температурное разрешение на уровне 30°С по всему полю зрения	0,05°С (0,02°С)
Погрешность измерения абсолютных температур по АЧТ по всему полю зрения	+/- 1°С или +/- 1% от диапазона
Спектральный диапазон	3,5 - 5 мкм
Поле зрения	Не менее 25 x 20°
Число элементов разложения в строке	640
Число строк в кадре	480
Время формирования кадра (три скорости сканирования)	Не более 0.5 сек., 1.6 сек., 3.2 сек.
Разрешение встроенной видеокамеры	640 х 480
Встроенный лазерный целеуказатель	лазер, 1мВт / 635 нм, красное свечение
Диапазон измерения коэффициента теплового излучения	0,5 - 1
Диапазон измерения плотности тепловых потоков	5 - 500 Вт/М2
Диапазон измерения сопротивления теплопередачи	0,05 - 5 м2хК/Вт
Основная относительная погрешность измерения плотности тепловых потоков, не более	±7 %
Диапазон измерения влажности воздуха	3 - 97 %
Погрешность измерения влажности воздуха	±3%
Вычисление температуры точки росы	При температуре воздуха от - 40°C до +45°С
