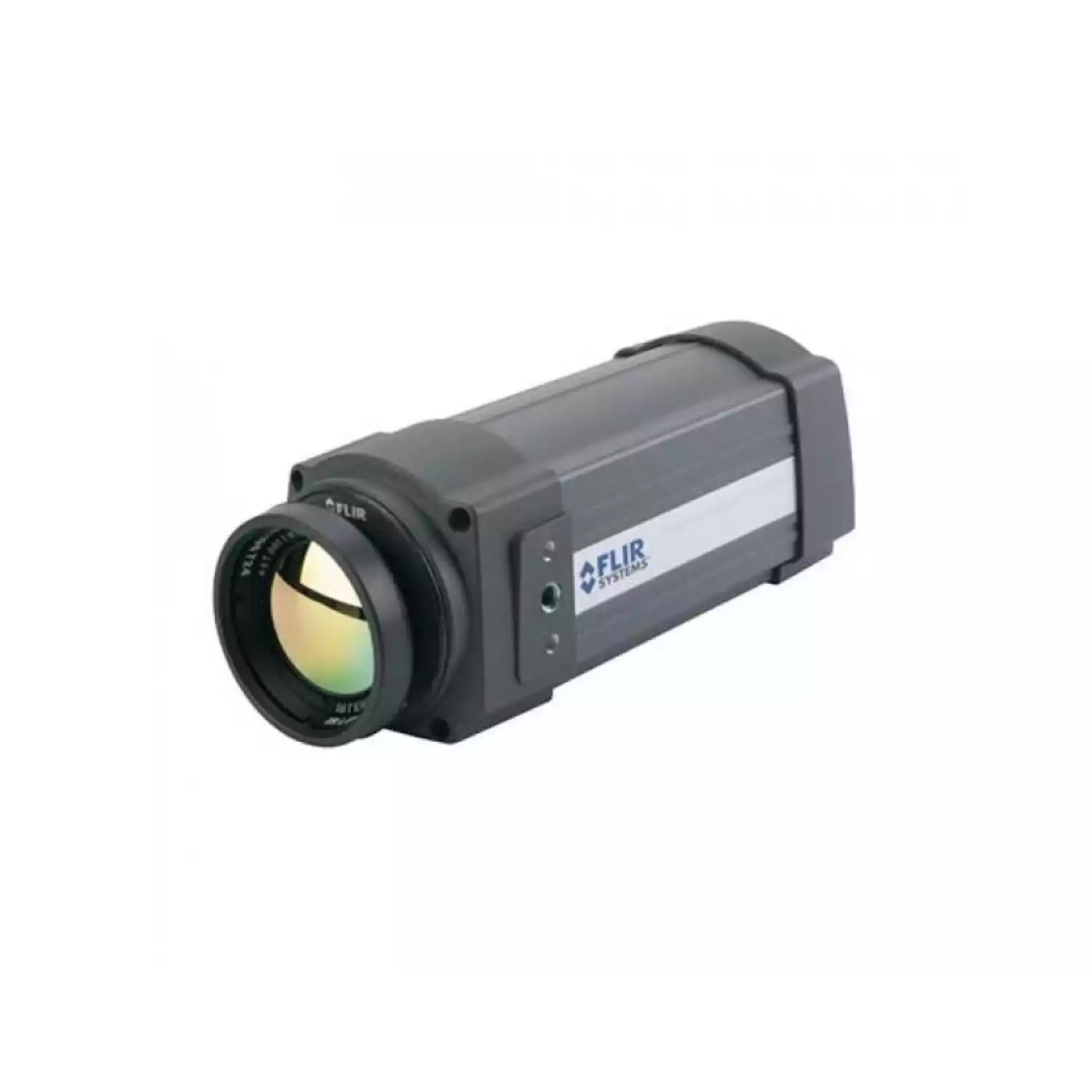

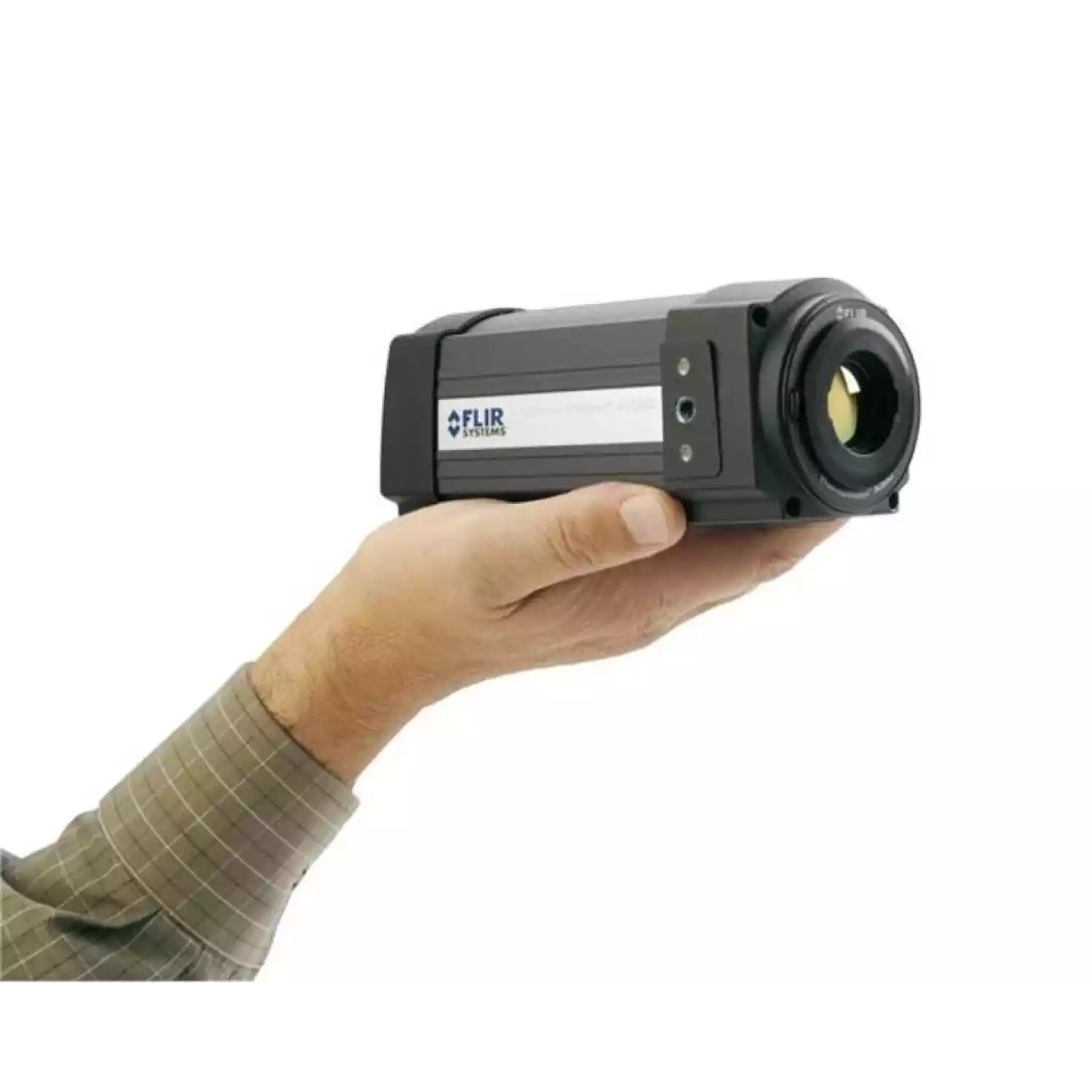

Тепловизор FLIR A320

Тип оборудования: Тепловизор Flir A320

Производитель тепловизоров: Flir Systems, США, Швеция

Модель: Flir A320

Описание и назначение тепловизора Flir A320: тепловизор Flir A320 осуществляет непрерывный контроль состояния самых разнообразных объектов в различных областях промышленности и науки, благодаря чему позволяет контролировать производственный процесс и своевременно устранять возникшие неполадки. Данный тепловизор оснащён встроенной сигнализацией, которая при обнаружении неполадок срабатывает и информирует Вас по электронной почте о возникновении определенной проблемы. Тепловизор Flir A320 хорошо себя зарекомендовал во многих отраслях промышленности, где наиболее важны предупредительные противоаварийные меры, эффективное управление материальными ресурсами и постоянное прогнозирование запаса надежности оборудования. Тепловизор Flir A320 получил широкое применение в металлургической, автомобильной и других отраслях производства.

Гарантия на тепловизор FLIR A320: 24 месяца.

Отличительные особенности применения тепловизора FLIR A320:

МЕТАЛЛУРГИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ

• Черная и цветная металлургия(подготовка руды, контроль проката, мониторинг металлургических предприятий и обжиговых печей)
• Контролирует температуры спекания на агломерационной фабрике
• Контролирует температуры футеровки печей и ковшей
• Выявляет следы шлака при разливке стали
• Осуществляет неразрушающий контроль листового проката
• Обнаруживает короткие замыкания в электролизных ваннах

КОНТРОЛЬ ТЕМПЕРАТУРЫ ВРАЩАЮЩИХСЯ ПЕЧЕЙ ОБЖИГА

• Мониторинг температуры по всей поверхности печи
• Управление процессом тепловой обработки материалов
• Автоматизация управления форсунками печи

АВТОМОБИЛЬНАЯ ПРОМЫШЛЕННОСТЬ

• Производство автомобилей и двигателей, комплектующих узлов и деталей
• Процессы пайки и сварки
• Контроль нагрева сидений автомобилей
• Проверка размораживания и оттаивания окон, нагрев, кондиционирование воздуха
• Контроль качества литья пластиковых и металлических деталей
• Проверка качества многослойных деталей, например, приборных панелей
• Контроль качества кожаной обшивки
• Контроль трения покрышек

ЭЛЕКТРОНИКА

• Конструирование электронных устройств, производство печатных плат, компонентов и электронных узлов в сборе
• Испытания печатных плат, приемка и проверка
• Конструирование силовой электроники

Технические характеристики тепловизора FLIR A320:

ПАРАМЕТРЫ ВИЗУАЛИЗАЦИИ

Тип детектора: матрица в фокальной плоскости, неохлаждаемый микроболометр на VOx производства Indigo 320 х 240 пикселей

Спектральный диапазон: 7.5 до 13 мкм

Поле зрения: 25°х 18,75°

Нижний предел фокусировки: 0,4 м

Фокусное расстояние: 18 мм

Пространственное разрешение: 1,36 мрад

Распознавание объектива: автоматическое

Диафрагменное число F: 1,3

Температурная чувствительность: 70 мК при +30°С

Частота обновления кадров: 9 / 30 Гц в зависимости от региона

Фокус: ручной и автоматический (встроенный мотор)

Шаг матрицы детектора: 25 мкм

Постоянная времени детектора: 12 мс, типичная

ИЗМЕРЕНИЕ

Интервал температур(°C): от -20 до +350 в двух диапазонах, до +1200(опция)

Точность: ±2% или ±2°C от абсолютной температуры

Повторяемость: ±1% или ±1°C от абсолютной температуры

Режим измерения: 4 перемещаемые точки или области измерения, сигнализация о температуре выше или ниже заданного значения, максимальная/ минимальная/ средняя температура по области, изотерма, разность температур

Реакция системы: отправка сообщения и изображения по e-mail, на ftp, цветовая сигнализация на экране, звуковой сигнал через аудиоустройство компьютера, сохранение изображения, 6 выходов на автоматическую сигнализацию по любому из измеряемых параметров, цифровому входному сигналу и температуре камеры

Корректировка измерений: изменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру и температуру окружающего воздуха

ETHERNET

Назначение: управление, передача данных, питание и видео

Тип: 100 Мбит/с

Стандарт: IEEE 802.3

Тип разъема: RJ-45

Связь: TCP/IP через собственное соединение FLIR

Потоковое видео: MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP при L5

Питание: питание через Ethernet PoE IEEE 802.3af class 0

Поток изображений: 16-ти битовые изображения 320х240 пикселей, линеаризация сигнала, температуры, радиометрические данные для измерений

Протоколы: TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочий диапазон температур(°C): от -15 до +50

Диапазон температур хранения(°C): от -40 до +70

Влажность (эксплуатация и хранение): IEC 60068-2-30/24 h 95% относительная влажность от +25°С до +40°С

Электромагнитная совместимость: EN 61000-6-2:2001 (Защищенность), EN 61000-6-3:2001 (Излучение), FCC 47 CFR Part 15 Class B (Излучение)

Герметичность: IP40

Ударная нагрузка: 25г

Вибрация: 2г

ФИЗИЧЕСКИЕ РАЗМЕРЫ

Вес: 700 г

Размер камеры: 170 x 70 x 70 (мм)

Корпус: алюминий

Монтаж на штатив: UNC 0,25 дюйма - 20 (с трех сторон)

Монтаж на опору: 2 монтажных отверстия с резьбой М4 (с трех сторон)

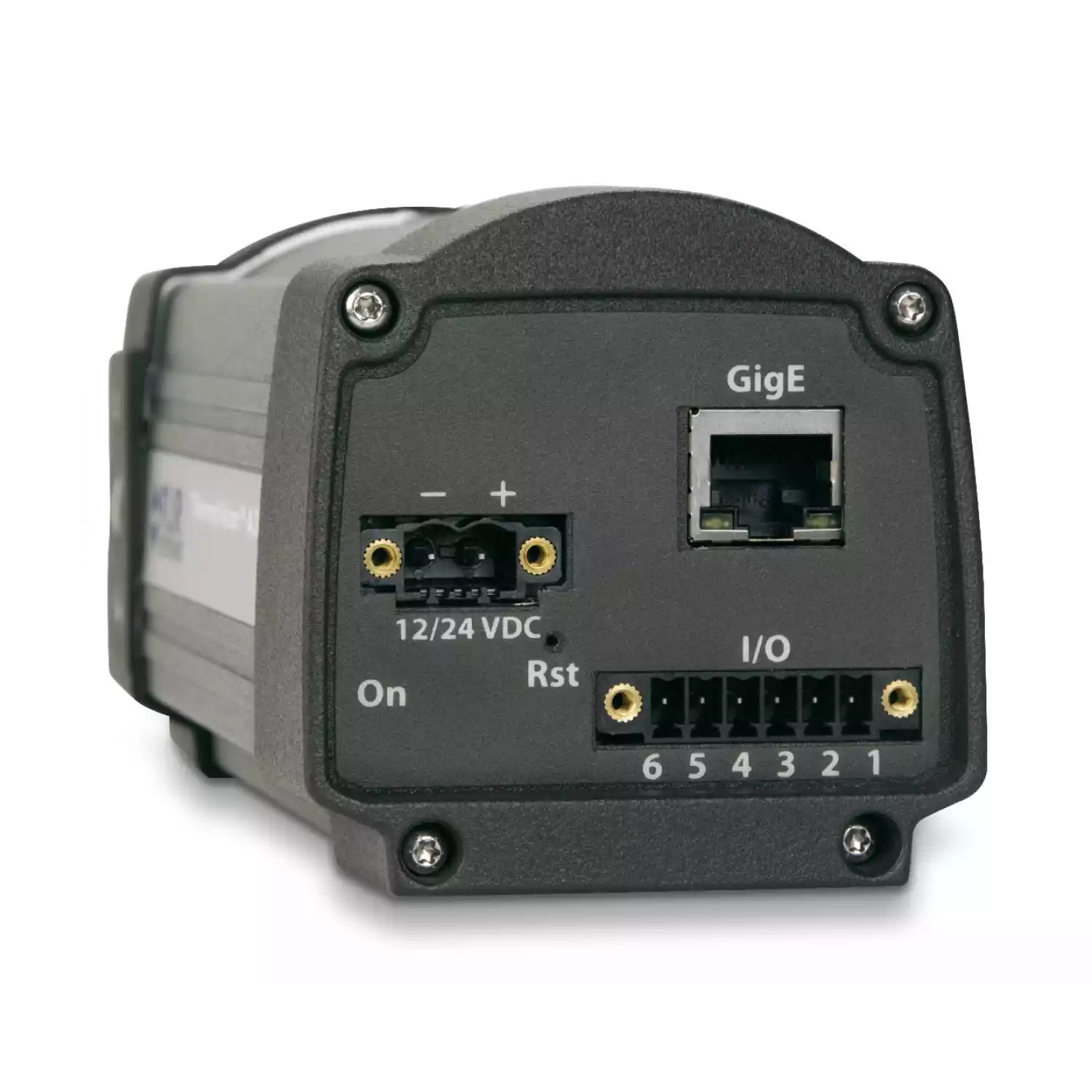

ЦИФРОВЫЕ ВХОДЫ/ВЫХОДЫ

Цифровой вход: 2 с оптической развязкой, 10-30 В постоянного тока

Цифровой вход, назначение: Метка изображения (старт/стоп/общая), управление потоком изображений (поток вкл/выкл), вход для внешнего устройства (программное считывание)

Цифровой выход: 2 с оптической развязкой, 10-30 В постоянного тока, макс. 10 мА

Цифровой выход, назначение: как функция сигнализации, выход на внешнее устройство (активируется программно)

Напряжение изоляции: 500 В (действующее)

Напряжение питания: 12/24 В постоянного тока, макс. 200 мА

Тип разъема: 6-ти контактный, штекерного типа с винтовым креплением

ПОЛНЫЙ ВИДЕО СИГНАЛ

Назначение: вывод полного видеосигнала, совместимость с PAL и NTSC

Тип разъема: стандартный BNC разъем

СИСТЕМА ПИТАНИЯ

Мощность: 12/24 В постоянного тока, 24 Вт абсолютный максимум

Тип разъема: 2-х контактный, штекерного типа с винтовым креплением

Напряжение: допустимый диапазон 10-30 В постоянного тока

Комплектность поставки тепловизора FLIR A320:

1. Тепловизор Flir A320

2. Инструкция по монтажу по эксплуатации

3. Встроенный стационарный 25° объективс моторизованной фокусировкой

4. Блок питания 110-220 В переменного тока

5. Разделанный кабель питания

6. Ethernet кабель CAT-6

7. CD с инструкциями по эксплуатации

8. CD с драйверами и утилитами (IP Config, IR Monitor, AXXX интерфейс контроля и отображения)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ: Телеобъектив 15° х 11°, нижний предел фокусировки 1,2 м; широкоугольный объектив 45° х 34°, нижний предел фокусировки 0,2 м; жесткий кейс для переноски, программный инструментарий ThermoVision SDK, ThermoVision LabVIEW, ThermaCAM Researcher Professional 2.9 для анализа и записи данных в реальном времени, различные корпуса для защиты от воздействия окружающей среды.

*Технические характеристики и комплект поставки тепловизора могут быть изменены производителем без предварительного уведомления.
