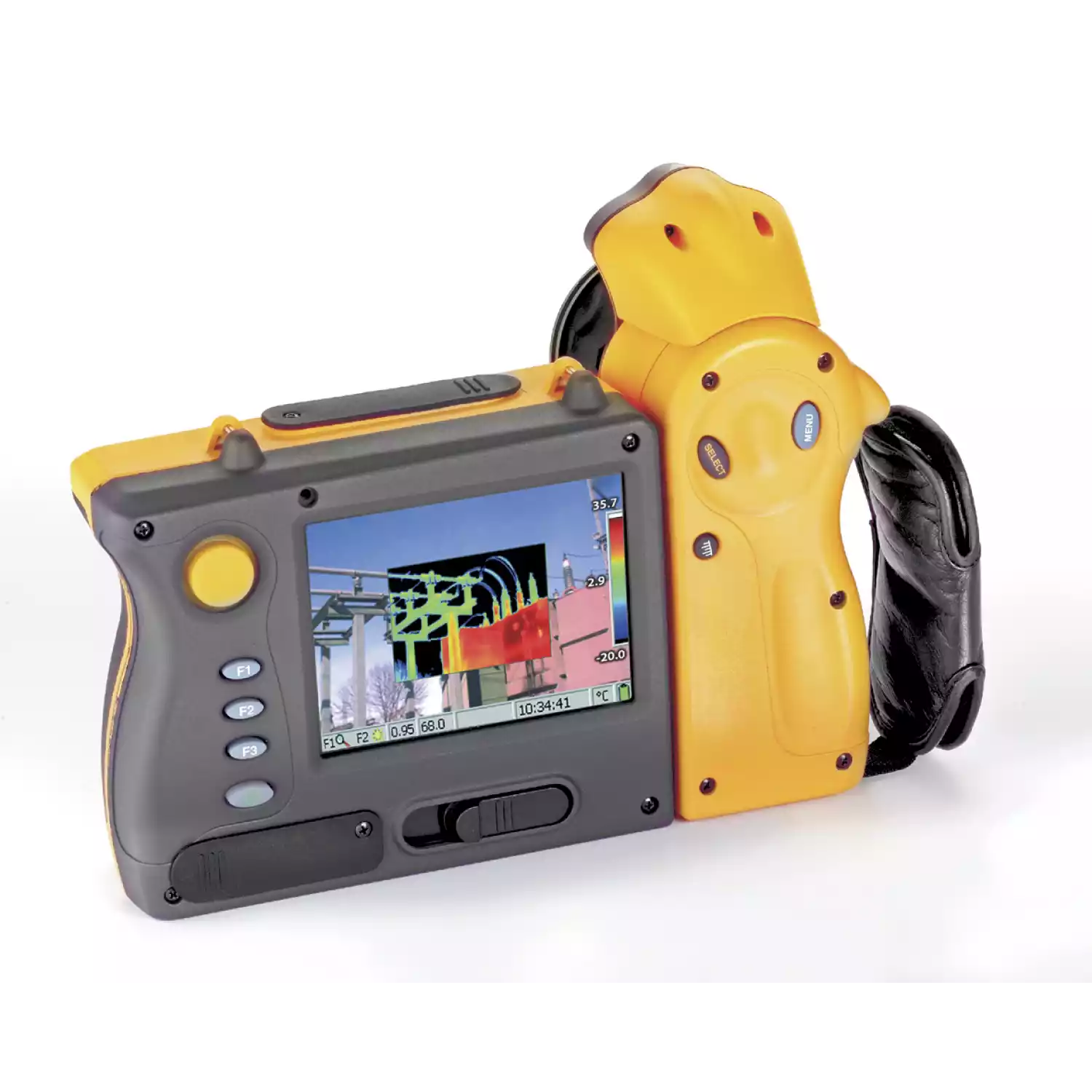

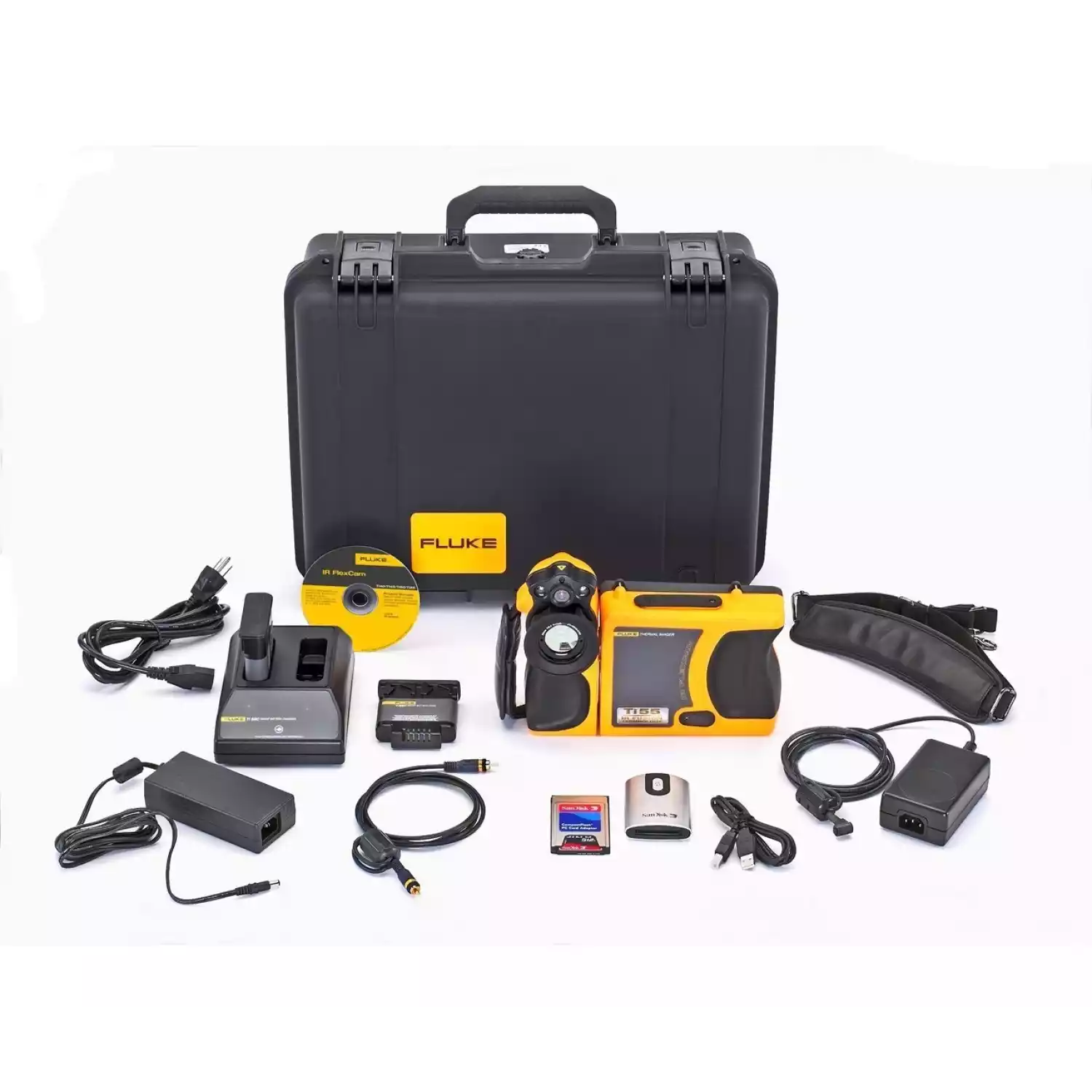

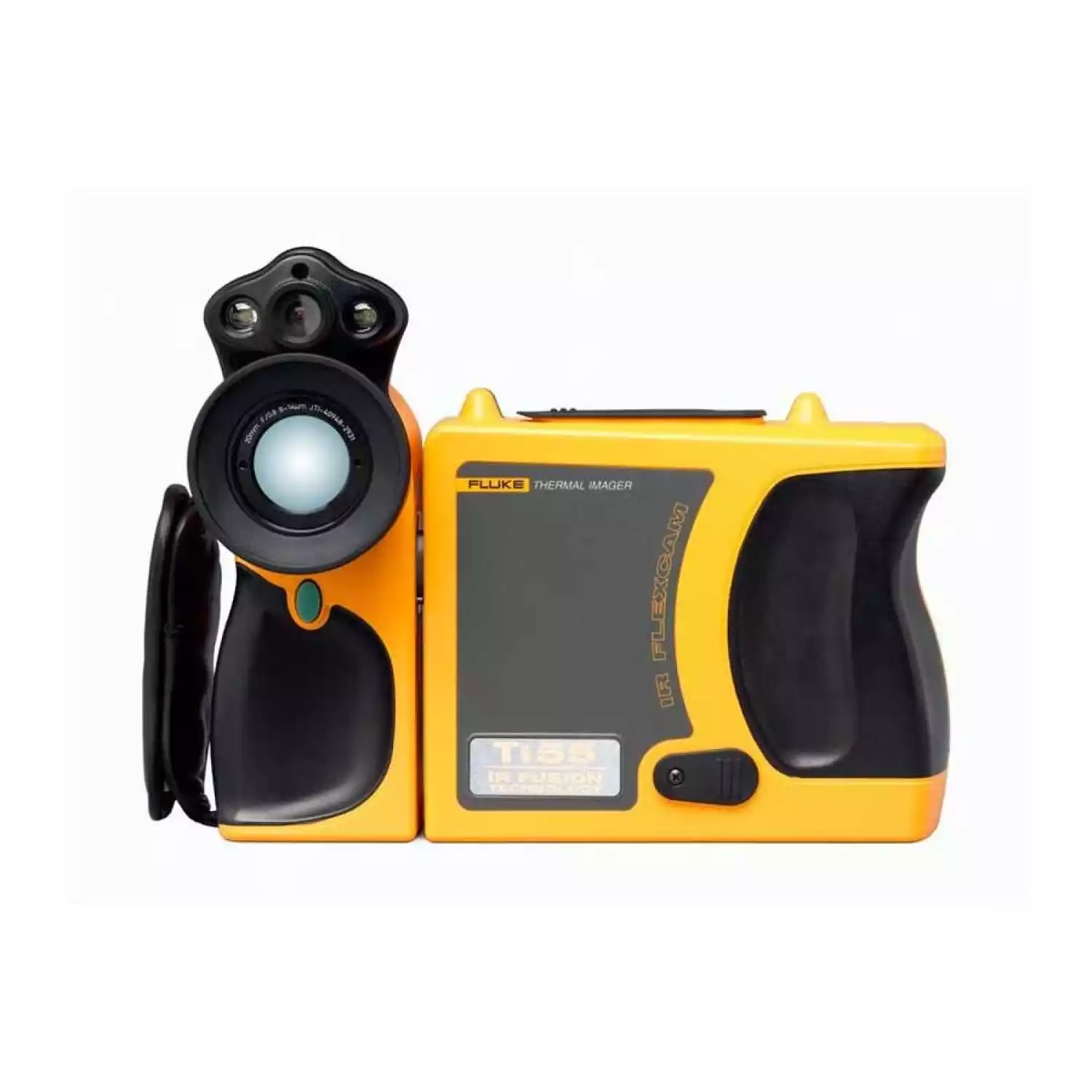

Тепловизор Fluke Ti55FT-10/20

Тип оборудования: Тепловизор, инфракрасная камера

Производитель: Fluke Industrial, США

Серия: Fluke Ti

Модели: Fluke Ti55FT-10/20

Описание: оптико-электронный инфракрасный прибор, предназначенный для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение

Гарантия на тепловизор Fluke Ti55FT-10/20: 12 месяцев.

Назначение прибора:

Тепловизор Fluke Ti55FT-10/20 (объективы 10,5 и 20 мм) предназначен для ИК-съемки. В тепловизоре применена матрица с разрешением 320х240 px, обеспечивающая малую для этой области техники шумовую тепловую чувствительность ( 0,05°С NETD) для получения четких, высококачественных изображений.

Области применения тепловизора Fluke Ti55FT-10/20:

Профилактическое техобслуживание – выявление потенциальных проблем механических и электрических узлов оборудования до того, как они станут причиной отказа.
В области энергоснабжения можно обследовать и выполнить анализ подстанций, линий электропередачи и другого силового оборудования в режиме реального времени.
Контроль за технологическими процессами – наблюдение в режиме реального времени для обеспечения эффективной и безопасной работы оборудования.
Опытно-конструкторские разработки – количественная оценка тепловых режимов оборудования.
Электронные устройства – обследование печатных плат крупным планом.

Возможности тепловизора Fluke Ti55FT-10/20:

Большие тепловые изображения с высоким разрешением, благодаря применению самых больших дисплеев (5 дюймов по диагонали) и малошумящих датчиков VOx, тепловизор FLUKE Ti55FT-10/20 позволяет получить очень высококачественные изображения и выявить весьма малые различия по температуре. По уровню качества изображения не уступают тем, которые обычно получают с помощью более дорогостоящих приборов.

Четкое изображение в любой ситуации.

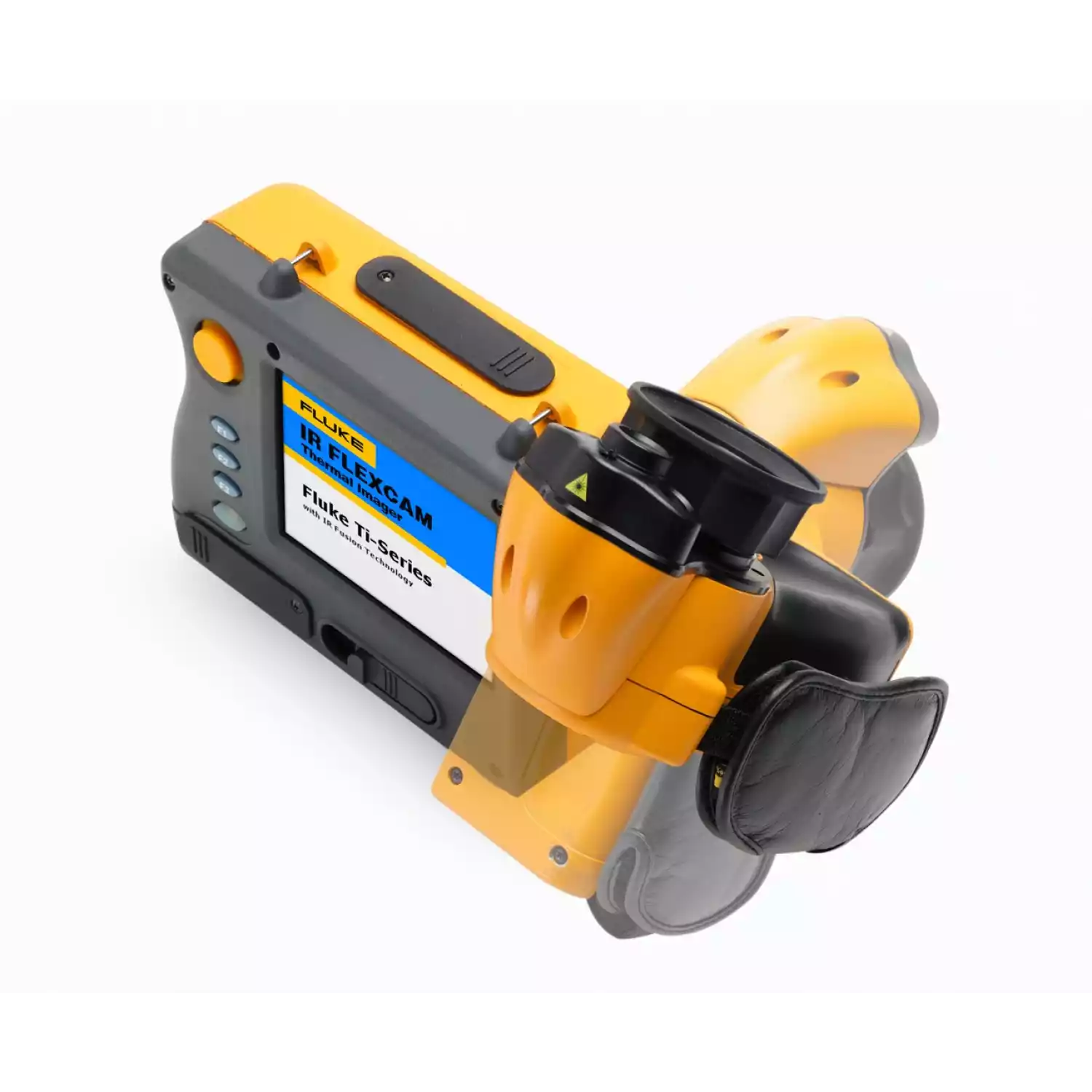

Новый сочлененный объектив с углом поворота 180° обеспечивает выполнение съемок в труднодоступных местах. Дисплей остается в поле зрения оператора при наблюдении оборудования сверху, снизу или в обход неподвижных препятствий. Функция SmartFocus с одним регулятором упрощает фокусировку изображения. При этом не требуется убрать руку с тепловизора, чтобы повернуть кольцо объектива.

Особенности тепловизора Fluke Ti55FT-10/20:

Малошумящие детекторы VOx для получения высококачественных изображений с высоким разрешением 320 x 240
Широкий диапазон температур для обследования промышленного оборудования от -20 до 600 °C (-4 - 1112 °F) от -20 до 350 °C (-4 - 662 °F)
Высокая тепловая чувствительность, позволяющая выявить весьма малые разности температур ≤0,05 ºC ≤0,07 ºC
Гибкий сочлененный объектив с углом поворота 180 ° обеспечивает получение изображений в любой ситуации
Набор из 3-х сменных объективов для широкого диапазона применений
Большой 5-дюймовый высококонтрастный цветной ЖК-дисплей позволяет получить четкие изображения вне зависимости от условий освещения
Выполнение радиометрических измерений во всем диапазоне для анализа и отслеживания изменений температуры
Функция SmartFocus для получения высококачественных изображений и выполнения точных измерений температуры
Простота использования благодаря структуре меню на основе Windows® CE
Возможность индивидуальной настройки для применения в самых различных областях
Возможность использования карт памяти CompactFlash для хранения более 1000 ИК-изображений вместе с данными радиометрических измерений
Программное обеспечение SmartView для анализа и составления отчетов
Режим AutoCapture для выявления аномалий в температурном режиме исследуемого оборудования
Встроенные в камеру функции анализа изображений
Возможность включения пользователем аннотаций для упрощения составления отчетов
Встроенная цифровая камера для получения снимков в видимом свете
Возможность задания пределов сигнала в режиме ИК/Видимой съемки
Лазерный указатель для точной наводки на объект

Вспышка и фонарь для получения высококачественных изображений в условиях слабого освещения

Технические характеристики тепловизора Fluke Ti55FT-10/20:

Матрица	Плоская фокальная матрица 7,5 Гц, 320х240 точек (FPA), неохлаждаемый микроболометр
Спектральный диапазон	8-14 μ
Температурная чувствительность	≤0,05°С при 30°С
Фокусировка	ручная
Цифровой зум	2х, 4х, 8х (2х, 4х когда включена функция Fusion)
Функция улучшения цифрового изображения	Автоматическая, постоянно включена
Дисплей	5-ти дюймовый LCD
Индикаторы на экране	Разряд батарей, коэффициент излучения, температура фона, градусы (C/K/F), дата и время
Палитры	8
Память	CF карта (возможность записи >100 термограмм)
Поддерживаемые файловые форматы	14-бит файл радиометрический информацией, экспорт в JPEG, BMP, TIF, PNG при использовании ПО SmartView
Настройка изображения	Постоянная/ручная
Функция просмотра изображения	Полноэкранный, значки
Ввод текста	Определяется пользователем автоматически и добавляется в отчет
Возможность автоматической съемки	Программируется в самой камере
Широкоугольный 10,5 мм германиевый объектив с фокусным расстоянием 0,3 м	Поле зрения 42° в горизонтальной плоскости и 32° в вертикальной плоскости
20 мм германиевый объектив с фокусным расстоянием 0,8 м	Поле зрения 23° в горизонтальной плоскости и 17° в вертикальной плоскости
Телеобъектив 54 мм – германиевый объектив с фокусным расстоянием 6 м	Поле зрения 9° в горизонтальной плоскости и 6° в вертикальной плоскости
Пространственное разрешение (IFOV)	1.3 mrad IFOV, 0,15 м минимальный фокус
Температурный диапазон	Поддиапазон 1: -20°С… +100°С Поддиапазон 2: -20°С… +350°С Поддиапазон 3: +250°С… +600°С
Точность	±2°С или 2%
Режимы измерения температуры	Перемещаемые точки и области, центральная точка, считывание температуры при наведении курсора, вычисление мин., макс. и средн. температуры в центральной области, автоматическое определение холодных и горячих точек, изотерма (в моделях без функции Fusion), сигнализация (в моделях с функцией Fusion)
Настройка коэффициента излучения	Вводится пользователем: изменяется от 0.01 до 1.00 с шагом 0.01
Аккумуляторы	Перезаряжаемые сменные Li-Ion аккумуляторы
Время работы от одного комплекта аккумуляторов	3 часа (2 часа с технологией Fusion)
Зарядное устройство	Сетевое зарядное устройство на 2 комплекта аккумуляторов (12 В для зарядки от автомобиля – опционально)
Сетевой блок питания	110/220 В переменного тока 50/60 Гц
Автовыключение	Автоматически – время задается пользователем
Видеовыход	RS170 EIA/NTSC или CCIR/PAL – композитный видеосигнал
Вес	Приблизительно 2 кг, включая аккумуляторы
Габариты	71х262х196 мм
Гнездо под штатив	¼ дюйма 20 UNC
Рабочая температура	-10°С… +50°С
Температура хранения	-40°С… +70°С
Влажность	10% - 95% не конденсат
Защита от удара/вибрации	25G, IEC 68-2-29/ 3G, IEC 68-2-6
Защита от влаги	IP54, IEC 60529

Программное обеспечение SmartViewTM (входит в комплект поставки) содержит полный набор всех функций для просмотра и анализа ИК-изображений, а также для их аннотации и составления отчетов. Возможно составление отчетов с пользовательскими настройками с включением принятых в компании технических процессов, множественных изображений и результатов их сравнительного анализа.
