Измеритель температуры многоканальный прецизионный "Термоизмеритель ТМ-12" предназначен для измерения температуры контактным способом с помощью первичных преобразователей - термометров сопротивления (ТС) с учетом индивидуальных статических характеристик (ИСХ) или номинальных статических характеристик (НСХ) преобразования.
Прибор может быть использован:
При измерении температуры с учетом ИСХ, в качестве первичных преобразователей температуры, подключаемых к измерительным каналам, используются платиновые ТС по ГОСТ 6651 с номинальным сопротивлением 100 Ом. ТС поставляются вместе с прибором. ИСХ для каждого ТС определены и хранятся в памяти прибора.
Для измерения температуры с учетом НСХ, в памяти прибора хранятся НСХ следующих типов ТС по ГОСТ 6651:
| 50П, |
100П, |
500П | 50M, | 100M, | 500M | |
| Pt50, | Pt100, | Pt500 | Cu50, | Cu100, | Cu500 |
Прибор имеет 12 каналов для измерения температуры. Результаты измерения температуры всех 12 каналов одновременно отображаются на экране дисплея и посылаются во внешнее устройство через последовательный интерфейс RS-232С.
Прибор позволяет осуществить сбор заданного количества результатов измерений через заданный интервал времени (мониторирование) и сохранение этих результатов в энергонезависимой памяти прибора. Память, отведенная для данных мониторинга, позволяет записать не менее 20.000 результатов измерения для каждого из 12 каналов. Данные мониторинга сохраняются при выключении прибора и в дальнейшем могут быть переданы во внешнее устройство.
Прибор обеспечивает измерение температуры на объектах, удаленных от прибора на расстояния до 100 м.
Прибор имеет три модификации:
Модификация "Термоизмеритель ТМ-12.4" предназначена как для точного измерения температуры объектов, так и для преобразования в температуру сопротивлений ТС с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, поверке.
В комплект документации для этой модификации входит "Расчёт неопределённости поверки (калибровки) датчиков температуры с использованием измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12» и «Термоизмеритель ТМ-12м»".
При градуировке, калибровке или поверке ТС рекомендуется проводить измерения в реперной точке в нулевом термостате при 0 °С или в высокостабильном жидкостном термостате (нестабильность не более ± 0,002 °С).
Для создания реперной точки 0 °С рекомендуем использовать термостаты нулевые "Лёд-Сибирь", производства ООО "КТС-сервис".
При необходимости выравнивания температурного поля и уменьшения неравномерности температуры в местах размещения эталонного термометра и термометров сопротивления при их поверке и калибровке следует использовать металлический выравнивающий блок.
Предлагаем блок выравнивающий БВ-1, разработанный специально для ТС, которыми укомплектован "Термоизмеритель ТМ-12". Изготовление по заказу.

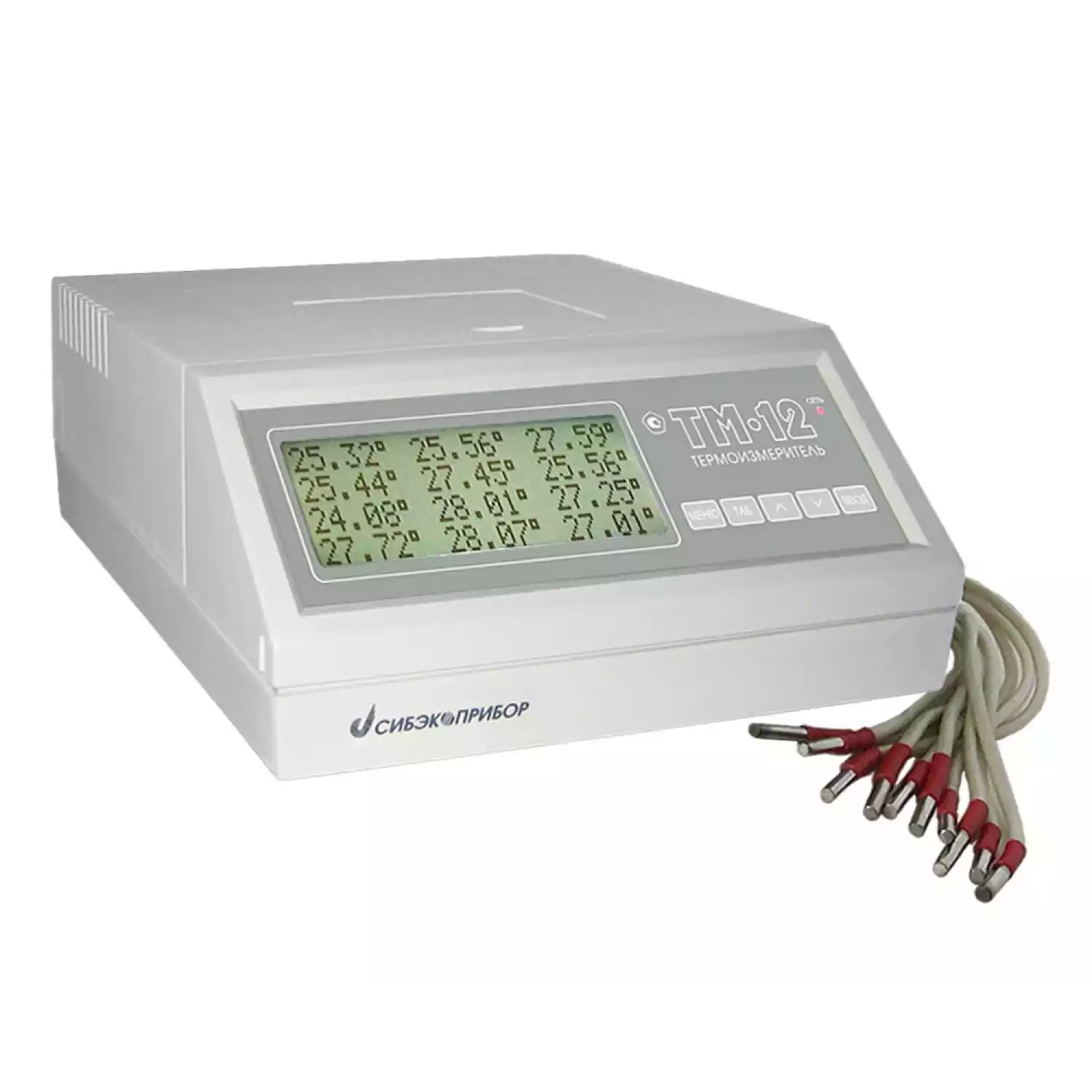

«Термоизмеритель ТМ-12» выполнен в виде настольного переносного прибора.
На передней панели пластмассового корпуса прибора находятся:
- графический дисплей;
- клавиатура (5 клавиш);
- световой индикатор сети.
На задней панели корпуса располагаются:
- клавиша СЕТЬ;
- сетевая приборная вилка с предохранителем;
- 12 разъёмов для подключения ТС с обозначением номеров каналов
(для модификаций "Термоизмеритель ТМ-12.1", "Термоизмеритель ТМ-12.2" и "Термоизмеритель ТМ-12.4");
- разъём интерфейса RS-232C;
- разъём для подключения кабеля связи с коммутатором
(для модификаций "Термоизмеритель ТМ-12.1" и "Термоизмеритель ТМ-12.4").
Коммутатор выполнен в пластмассовом прямоугольном корпусе.
С одной стороны корпуса коммутатора расположены:
- разъём для связи с прибором;
- разъём для связи со вторым коммутатором.
С противоположной стороны расположены:
- 6 разъёмов для подключения ТС с обозначением номеров каналов.
| Количество каналов измерения | 12 |
| Диапазон измеряемой температуры*, °С | от -50 до +200 |
| Разрешение, °С | 0,01 |
| Пределы допускаемой основной погрешности измерения температуры в диапазоне от 0 °С до 100 °С при измерениях с использованием ИСХ ТС, °С | ± 0,05 |
| Пределы допускаемой погрешности измерения температуры в диапазонах от -50 °С до 0 °С и от 100 °С до 200 °С при измерениях с использованием ИСХ ТС, °С | ± 0,1 |
| Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной области значений (20 ± 5) °С при измерении температуры от 0 °С до 100 °С с использованием ИСХ ТС, °С | ± 0,05 |
| Пределы допускаемой основной погрешности измерения сопротивления и преобразования значения сопротивления в значение температуры с использованием НСХ ТС по ГОСТ 6651 (для модификации "Термоизмеритель ТМ-12.4"), °С | ± (0,03 + 0,0002·|t|), где t - значение измеряемой температуры |
| Пределы допускаемой дополнительной погрешности измерения сопротивления и преобразования значения сопротивления в значение температуры с использованием НСХ ТС по ГОСТ 6651, обусловленной отклонением температуры окружающего воздуха от нормальной области значений (20 ± 5) °С (для модификации "Термоизмеритель ТМ-12.4"), °С | ± 0,03 |
| Время непрерывной работы, ч, не менее | 144 |
| Количество результатов измерения, сохраняемых в энергонезависимой памяти прибора в режиме мониторинга для каждого канала, не менее | 20 000 |
| Напряжение питания однофазным переменным током, В | 220 |
| Частота переменного тока, Гц | 50 ± 1 |
| Потребляемая электрическая мощность, В·А, не более | 2,5 |
| Габаритные размеры, мм, не более | 115 х 250 х 280 |
| Масса прибора, кг, не более | 3 |
| *Для расширения диапазона измеряемой температуры разработаны и аттестованы следующие методики измерений: |
| 1. «Методика выполнения измерений температуры в диапазоне от минус 145 °С до 700 °С при помощи измерителя температуры многоканального прецизионного "Термоизмеритель ТМ-12"»; |
| 2. «Методика измерений температуры в диапазоне от минус 145 °С до 660 °С при помощи измерителей температуры многоканальных прецизионных "Термоизмеритель ТМ-12", "Термоизмеритель ТМ-12м" и термопреобразователей сопротивления из платины». |
| Температура окружающего воздуха, °С | от + 10 до + 35 |
| Относительная влажность воздуха, %, не более | 75 |
| Атмосферное давление, кПа | от 84 до 106,7 |
Гарантийный срок − 2 года.
| Термоизмеритель ТМ-12 (модификация прибора уточняется при заказе) | ТМ−12.1 | ТМ−12.2 | ТМ−12.4 |
| Термометры сопротивления с НСХ 100П или Pt100 по ГОСТ 6651 − 12 штук (тип и конструктивное исполнение ТС уточняются при заказе) | • | • | • |
| Комплект эксплуатационной документации (паспорт, руководство по эксплуатации) | • | • | • |
| Методика поверки | • | • | • |
| Свидетельство о первичной поверке | • | • | • |
| Кабель для связи с внешним устройством через интерфейс RS-232C, длина кабеля 2 м | • | • | • |
| - Методика измерений температуры удалённых объектов ФР.1.32.2011.10456; - компакт-диск со специализированным программным обеспечением в соответствии с ФР.1.32.2011.10456; - руководство пользователя |
• | • | • |
| Коммутатор − 2 штуки | • | − | • |
| Кабель связи прибора с коммутатором − 2 штуки (длина кабеля уточняется при заказе, суммарная длина двух кабелей не превышает 100 м) | • | − | • |
| Разъём-заглушка − 1 штука | • | − | • |
| Инструкция по поверке и калибровке термометров сопротивления при помощи измерителя температуры многоканального прецизионного "Термоизмеритель ТМ-12". | − | − | • |
