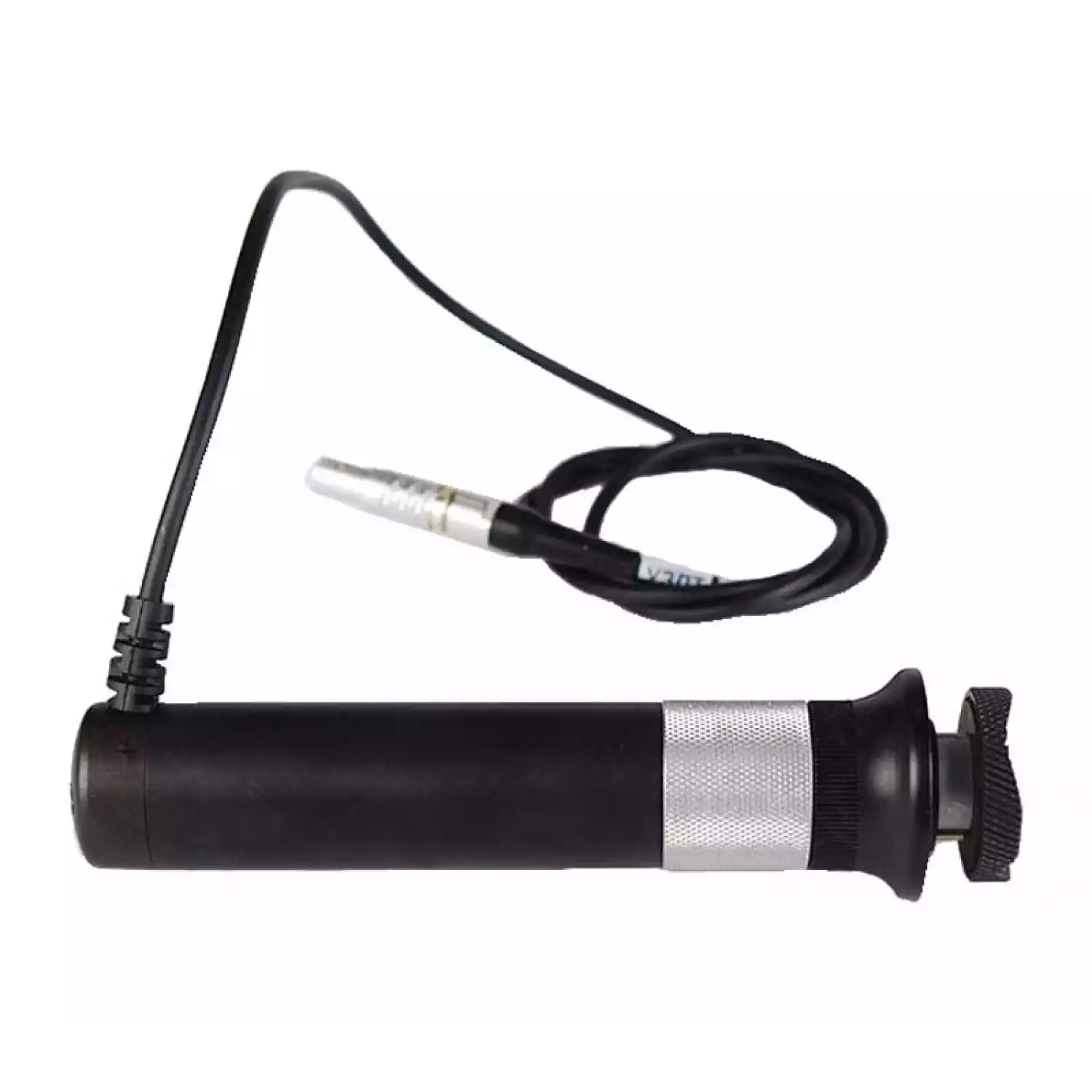

Преобразователь УЗДТ-10H

Описание:

Преобразователь для контроля изделий с повышенными требованиями к величине отпечатка, деталей с поверхностным упрочнением и гальваническими покрытиями.

Преимуществами использования преобразователя типа УЗДТ-10Н в комплекте с электронным блоком твердомера «Константа ТУ» являются:

возможность контроля твердости деталей малой массы и толщины;
легкость и простота в обращении с твердомером;
высокая производительность измерений;
достоверность и высокая точность результатов измерения твердости;
преобразователь со снятой насадкой используется для проведения измерений в узких и труднодоступных местах;
конструкция насадки преобразователя обеспечивает его устойчивое положение как на выпуклых, так и на плоских поверхностях, создает условия для легкого нажатия;
возможность измерить твёрдость деталей в сборе, в труднодоступных местах.

Преобразователь УЗДТ-10Н по сравнению с другими преобразователями оставляет отпечатки значительно меньшего диаметра и глубины.

Отличительные особенности:

нагрузка 10Н (1 кг) создает малую величину отпечатка по сравнению с отпечатками других преобразователей, однако, накладывает повышенные требования к обеспечению малой шероховатости поверхности объекта контроля;
преобразователь позволяет проводить измерения в пазах шириной от 7,5 мм и глубиной до 14 мм;

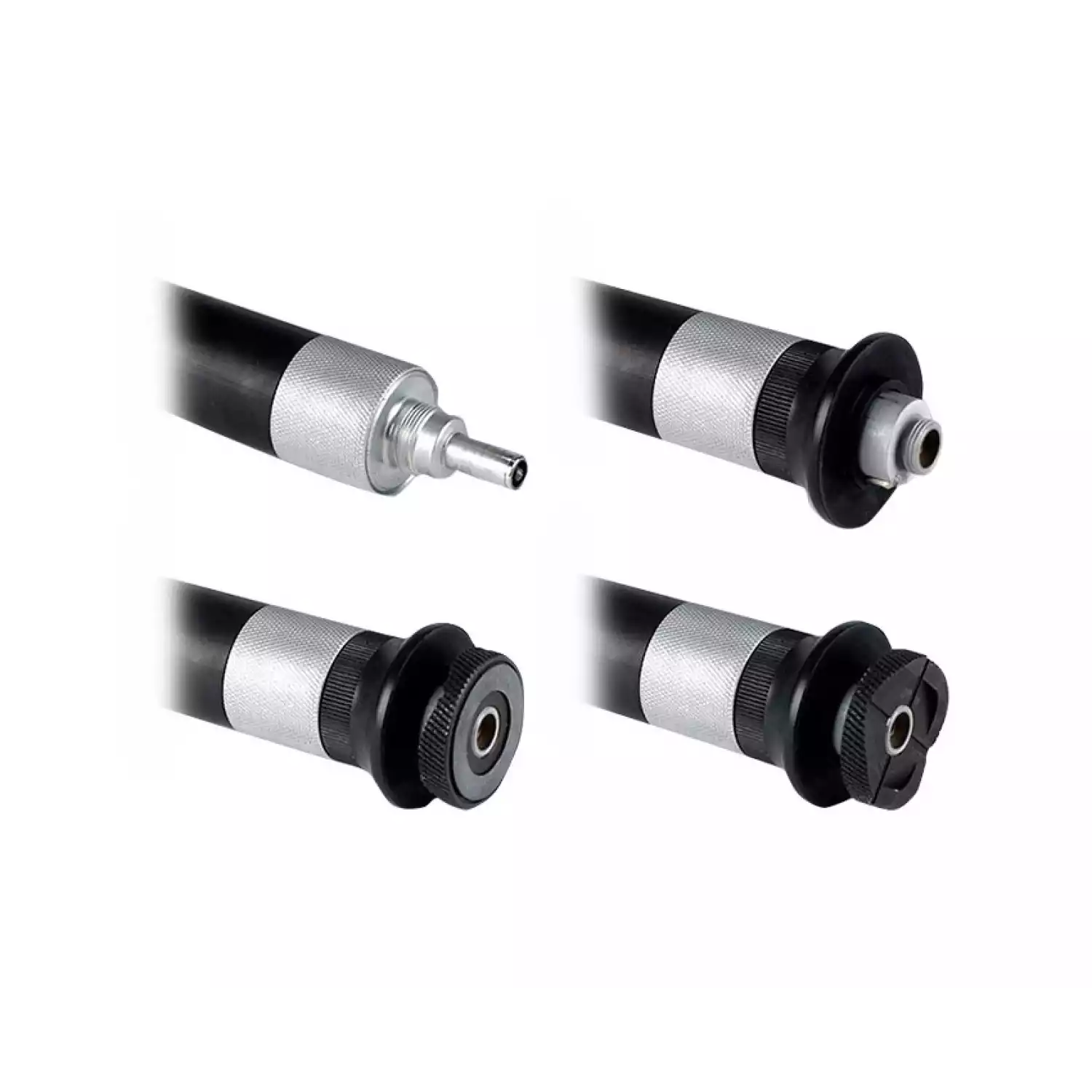

cъемная насадка с плоской резиновой опорой повышает удобство работы на плоских контролируемых поверхностях;
cъемная насадка с двумя различными V-образными опорами позволяет проводить измерения на цилиндрических поверхностях.

Технические характеристики:

Тип	Испытательная нагрузка, Н, кгс	Минимальная толщина объекта контроля*, мм	Минимальная масса объекта контроля, в зависимости от конфигурации объекта контроля*, кг	Габариты, мм	Диаметры отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм	Глубина отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм	Требуемая шероховатость поверхности Ra*, мкм
УЗДТ-10Н	9,8 (1)	2	от 1 до 0,3	Ø 26х140 (Ø 36x140 с плоской насадкой)	0,058	0,017	0,8

* - при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите.
** - при твердости 400 НВ (42,5 HRC).
*** - при больших значениях проводить измерения с увеличенным количеством усреднений.
