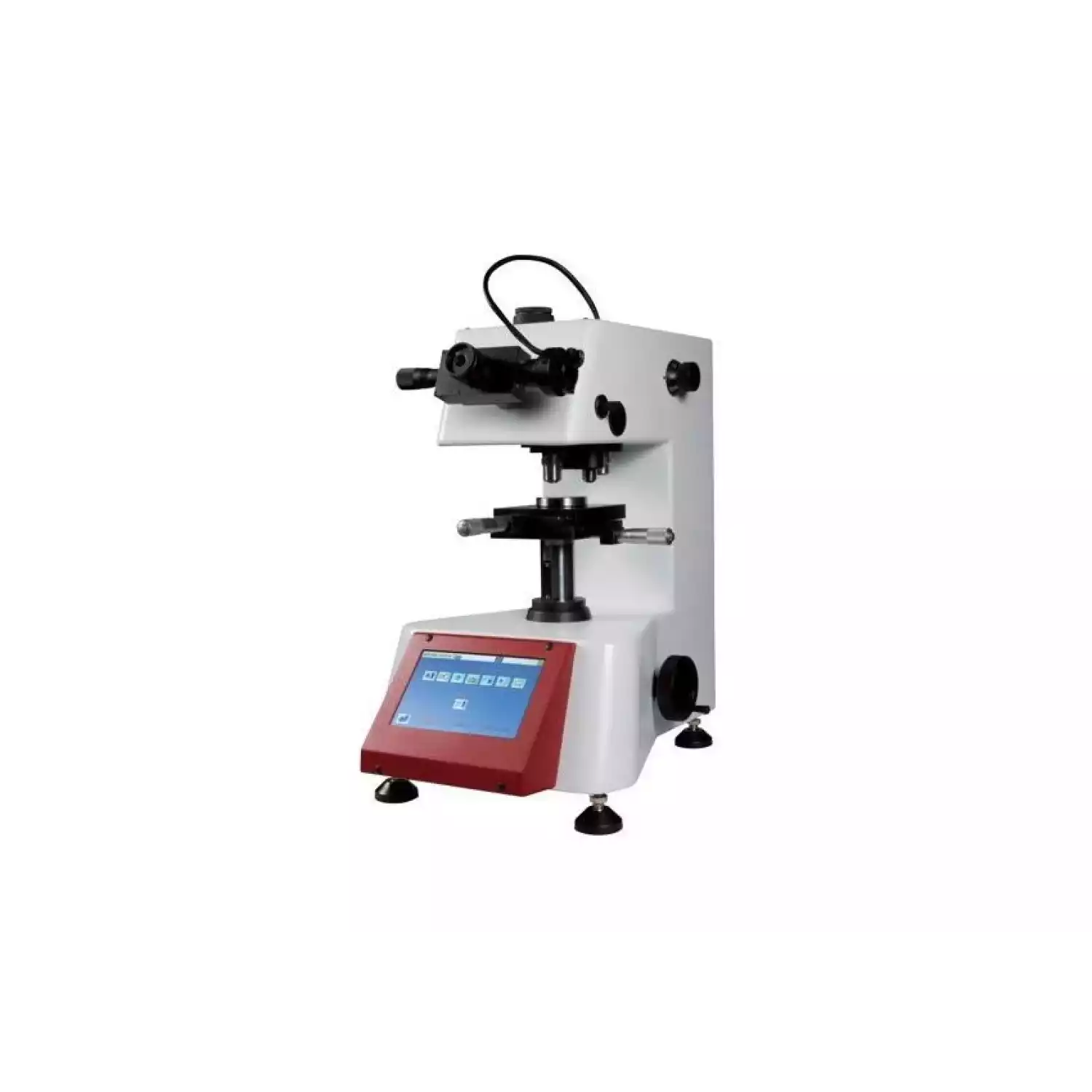

Микротвердомеры серии ISOSCAN

Серия ISOSCAN включает четыре модели OD / AC /AC Plus / CN, различающиеся степенью автоматизации измерительных функций и наличием дополнительного оборудования. В зависимости от прилагаемой нагрузки микротвердомеры выпускаются в 4 модификациях.

Отличительные особенности:

• Очень легкий в использовании, даже для тех, кто проводит измерение твердости первый раз
• Моторизованный цикл приложения нагрузки, контролируемый электроникой на базе микропроцессора
• Удобный интерфейс с ПК, полный цикл испытаний и все вспомогательные операции контролируются компьютером самостоятельно
• Цифровая оптическая измерительная система с автоматическим расчетом значения твердости
• Широкий диапазон функций по обработке данных, например: конверсия, статистика, гистограммы, печать отчетов и т.д.
• Столик для размещения образца оснащен двухосевой микрометрической системой для нахождения точного положения объекта для нанесения отпечатка
• Имеет модульный принцип конструкции

ISOSCAN OD - базовая версия

Оптико-цифровая измерительная система, которая может быть легко соединена с персональным компьютером (опция) для обработки результатов, редактирования персонализированных отчетов об измерениях, сохранения результатов на магнитных носителях и т.д.

Измерение размеров отпечатка проводится вручную при помощи высокоточного цифрового окуляр-микрометра. Нанесение отпечатка проводится автоматически с электронным контролем всего цикла испытания.

Для удобства работы оператора предлагаются специальные держатели для проволочных образцов, образцов небольшого размера, выравнивания непараллельных поверхностей, фиксации стандартных запрессованных образцов и т.д.

Система включает:

• Маховичок для ручного выбора нагрузки с тестовой нагрузкой от 0.09807 до 9.807 Н ( и опционально до 49.03Н, внешняя нагрузка)
• Микроскоп с 35 Вт галогенным источником света с непрерывной регулировкой интенсивности
• Вручную поворачиваемое устройство переключения для индентора и двух объективов (10х и 40х – стандартная поставка)
• 10х цифровой микрометрический окуляр с разрешением 0.1 мкм, калиброванный для обоих объективов
• Моторизованное устройство приложения нагрузки
• Устройство для ручной фокусировки с крестообразным столиком для крепления образца, с ручным устройством для координатного перемещения столика в диапазоне 25х25 мм и разрешением 0.01 мм

Возможности:

• Автоматическое проведение цикла испытаний под электронным контролем микропроцессора
• Жидкокристаллический дисплей с подсветкой, поддерживающий алфавитно-цифровой (8 линий по 16 символов) и графический (128х4 пиксела) вывод инфомации
• 16-клавишная сенсорная панель для выбора параметров испытаний при помощи интерактивного меню
• Автоматическое считывание нагрузки для стандартного диапазона, ручной ввод при помощи клавиатуры для дополнительных нагрузок
• Автоматическая оценка значения твердости на основе измерения диагонали отпечатка
• Автоматическая аппроксиматическая конверсия измеренных значений в значения твердости по другим шкалам или в значения предела прочности
• Расчет статистических параметров, таких как среднее значение, стандартное отклонение, максимальное и минимальное значение и число измерений
• Дополнительно возможно вводить ключевые параметры , такие как дата, номер образца и серии испытаний для включения в отчетную документацию об испытаниях
• Параллельный интерфейс Cetronics для принтера
• Серийный интерфейс RS232C для PC или хостингового компьютера
• Специальный интерфейс для вывода на компьютер при помощи эмулятора клавиатуры
• Режим вывода результатов: отдельные измерения, лист всех проведенных измерений, таблица со всеми статистическими параметрами, гистограмма измерений, "историческая диаграмма"
• Режим вывода данных: отдельные измерения, лист всех проведенных измерений или статистический отчет
• Оптический вывод на CCD или камеру (адаптер поставляется опционально)
• Функция "Go/no go"
• Самодиагностика для быстрого контроля состояния электромагнитных и электронных компонентов прибора

ISOSCAN AC

Isoscan AC дополнительно имеет специальные аппаратные и программные устройства, устанавливаемые в ПК начального уровня, позволяющие автоматически находить и измерять отпечатки.

Обеспечивает измерение микротвердости с высоким качеством.

Микротвердомер ISOSCAN AC позволяет проводить измерение микротвердости образца по Виккерсу путем автоматического нанесения отпечатка и измерения его характеристических размеров. Измерительная система содержит моторизованное устройство для приложения нагрузки и нанесения отпечатка и электрооптическое устройство. Последнее включает металлографический микроскоп, фиксированную телекамеру, плату оцифровки изображения и специально разработанное программное обеспечение, позволяющее проводить измерения отпечатка на двух уровнях автоматизации, в зависимости от характеристик поверхности образца:

• Автоматическое: система проводит поиск отпечатка и измеряет его автоматически на базе заданного пользователем качественного ряда
• Электрооптическое ручное: оператор перемещает световой указатель по четырем углам отпечатка и система измеряет две диагонали и рассчитывает результирующее значение твердости

ISOSCAN AC Plus

Имеет дополнительный набор аппаратных и программных средств, разработанных для быстрого и аккуратного построения профилей твердости.

ISOSCAN CN

Старшая модель ряда: с возможностью перемещения образца вдоль осей X и Y с помощью моторизрованных микрометрических винтов, с возможностью обслуживать фокусировку по оси Z с помощью моторизованных CNC -осей и автоматической сменой индентера и объективов , данная модель представляет собой настоящий измерительный робот.

Isoscan CN используется также для проведения автоматических измерений отпечатков по методике Кнупа, при дооснащении системы необходимым индентером (опционально).

Программное обеспечение

Специальное программное обеспечение позволяет интерактивно выбирать программу измерения твердости (профиль твердости, зигзаг, матрица значений) благодаря определению координат точек измерения, или же с помощью введения относительных цифровых значений с клавиатуры (с постоянным шагом профиля), а также путем захвата этих координат непосредственно с моторизованной цифровой микрометрической головки (самообучение).

Предусмотрены функции редактирования, которые используются для модификции уже заданной программы, проверяя законченные измерения и проведение новых измерений внутри измеряемого профиля. Недавно разработанные специальные программные пакеты позволяют также сделать интересную обработку полученных результатов, например:

• Представление профиля твердости в графическом виде
• Автоматическое определение значения твердости на заданном расстоянии от края
• Автоматическое определение расстояние от края до места, которое имеет указанное значениетвердости
• Автоматическое определение эффективной глубины термообработки в соответствии со стандартом ISO 2639-1982
• Сохранение полученных результатов, в том числе внутри документной модели, созданной программой Word и автоматически предоставляемой измерительным ПО , в процессе фазы экспорта данных
• Построение карты распределения твердости x,y
