Динамический твердомер ТЭМП-4

Тип оборудования: Твердомер, измеритель твердости

Производитель: Технотест, Россия

Серия: ТЭМП

Модель: ТЭМП-4

Описание: Прибор для измерения твердости черных и цветных металлов, резины

Сертификаты на твердомер ТЭМП-4:

Сертификат об утверждении типа средств измерений РФ
Сертификаты об утверждении типа средств измерений Беларусь, Украина, Казахстан
Свидетельство о регистрации № МТ 043.2007 в Реестре средств измерений, допущенных к применению в ОАО «РЖД»

Гарантия на динамический твердомер ТЭМП-4: 36 месяцев.

Назначение твердомера ТЭМП-4

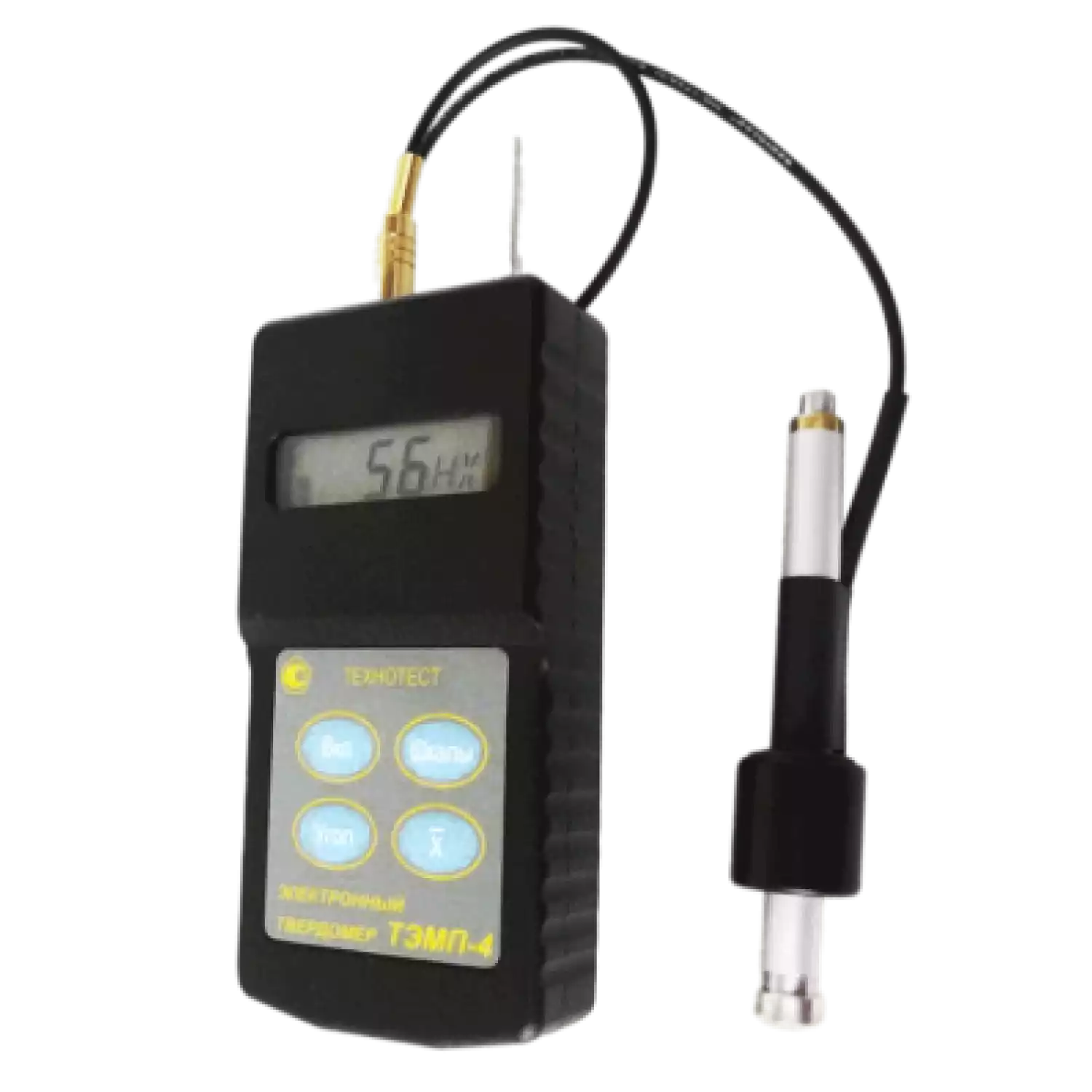

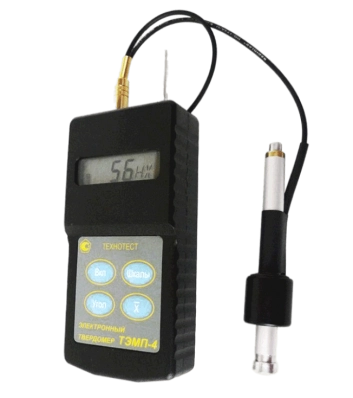

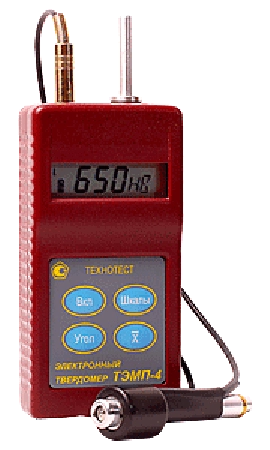

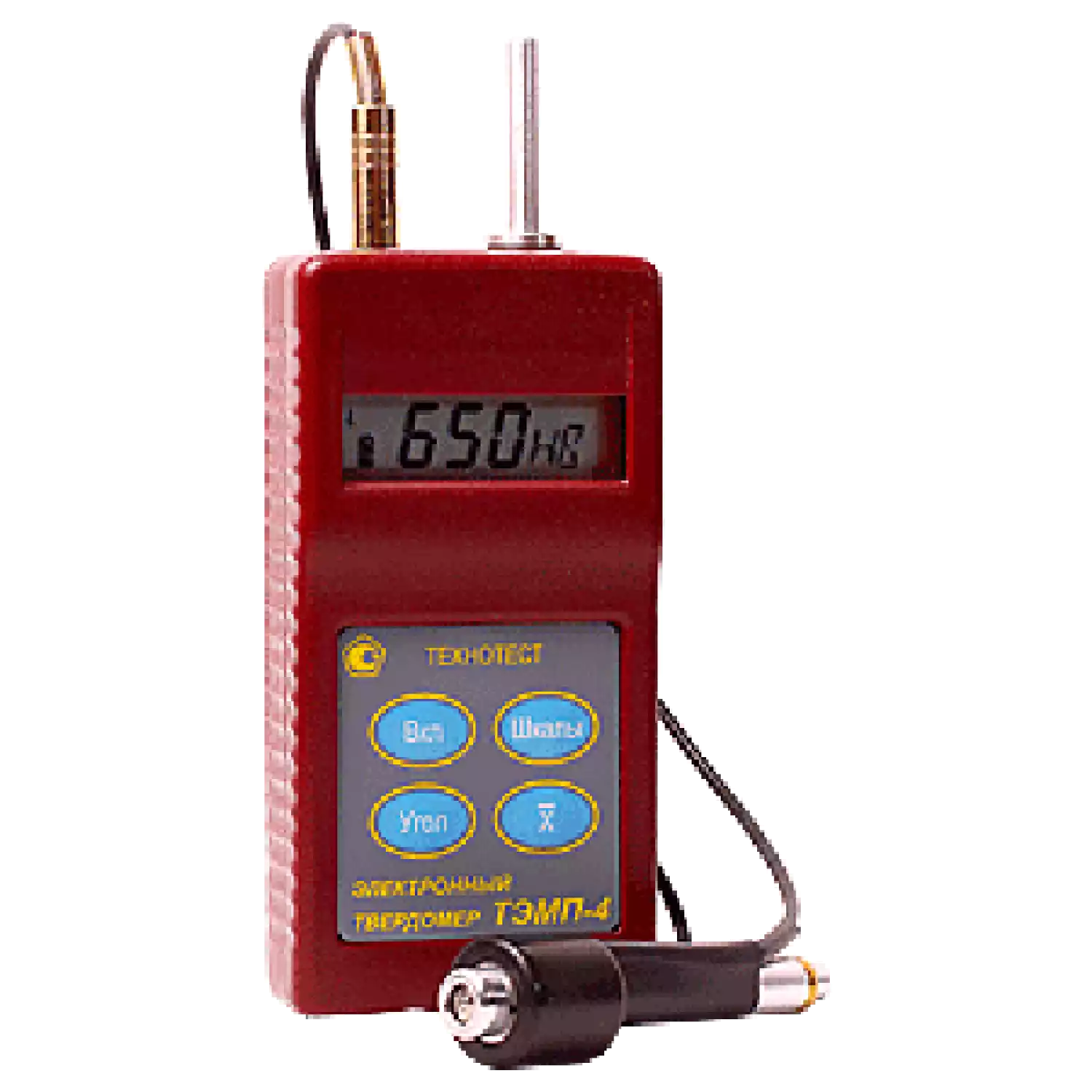

Портативный динамический твердомер ТЭМП-4 оснащен выносным датчиком, он является доработанным вариантом прибора ТЭМП-3. Конструкция прибора позволяет работать в условиях пониженных температур (до –30°С). Версия прибора ТЭМП-4с оснащен подсветкой дисплея, что поможет проводить эффективные измерения в услових плохой освещенности. Твердомер выпускается в пластмассовом или металлическом корпусе.

ТЭМП-4 подходит для измерения твердости следующих материалов:

сталь,
чугун,
цветные металлы,
резина и др.

Измерения производятся в производственных, лабораторных и других условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора “D” (HSD).

Отличительные особенности твердомера ТЭМП-4:

динамический метод измерения;
измерения твердости проводятся непосредственно в числах твердости (НВ, HRC, HV, HSD);
функция усреднения результататов измерений;
7 программируемых шкал твердости;
пространственное положение датчика учитывается автоматически;
шкалы твердости программируются (и при необходимости корректируются) непосредственно с клавиатуры прибора;
возможно измерение твердости чугунов, цветных металлов, резины и т.д. путем программирования трех дополнительных шкал НХ, HZ и НХ1;
твердость деталей измеряют практически без ограничений по толщине, массе и уровню твердости: обечайки, трубы, листы толщиной от 2мм и выше; детали малой массы типа поршневых колец, тел вращения, сверл диаметром от 2 мм и выше и т.д.; изделий из материалов с низким уровнем твердости – баббит от 20 НВ, алюминий от 15 НВ и выше, резинотехнические изделия от 20 до 80 единиц по Шору и т.п.

Применение динамического твердомера ТЭМП-4

Твердомер ТЭМП-4 используется в следующих отраслях:

нефтегазовая и химическая промышленность,
машиностроение,
металлургия,
энергетика,
ремонтно-монтажные и другие работы.

Объектами измерений может быть широкий спектр промышленного оборудования:

сосуды давления различного назначения,
трубопроводы,
коленчатые валы,
роторы турбин и генераторов,
валки прокатных станов,
шестерни,
колеса вагонов
детали и узлы транспортных средств,
рельсы,
электро- и тепловозов,
промышленные полуфабрикаты (отливки, поковки, листы, трубы) и т.д.

Технические характеристики твердомера ТЭМП-4:

Шкалы твердости		HL, HB, HRC, HV, HSD, HX, HX1, HZ*
Диапазоны измерения твердости по шкалам: при необходимости указанные диапазоны могут быть расширены	Роквелла	22-68 HRC
	Бринелля	100-450 HB
	Шора	22-99 HSD
	Виккерса	100-950 HV
	Шору А	40-75 HSA
Максимально возможное общее количество записанных шкал		7
Минимальная масса измеряемой детали		от 2 кг и выше без ограничений;
		от 0,03 г (при толщине изделия не менее 3 мм) до 2 кг при использовании методик (например, методика притирки) или оснастки
Толщина стенки контролируемого изделия, мм		от 2 мм и выше
Минимальная толщина закаленных слоев, мм		0.8
Подсветка ЖКИ твердомера ТЭМП-4 / ТЭМП-4с		Нет / есть
Программируемое время подсветки ЖКИ после измерения или нажатия кнопки, сек (только для модификации твердомера ТЭМП-4с)		От 0 до 8 или включенная постоянно
Время одного измерения, с		2
Число измерений, усредняемых прибором		от 3 до 30
Напряжение питания прибора от 2-х элементов типа А-316, В		3
Рабочий диапазон температур, ° С		от -30 до +70
Время автоматического отключения прибора после проведения последнего измерения, мин		1,5
Шероховатость контролируемой поверхности не более, Ra		2,5
Ресурс непрерывной работы прибора на 2-х элементах типа А-316 (по 1,5В) не менее, час		600
Толщина стенки контролируемого изделия, мм		от 2 мм и выше
Прибор обеспечивает индикацию при понижении напряжения питания до, В		1,6
Диаметр шаровидного индентора, мм		3
Твердость материала индентора		1600 HV
Тип корпуса твердомера		Пластмассовый / Металлический
Масса прибора в пластмассовом/в металлическом корпусе, кг		0,22 / 0,25
Габаритные размеры, мм		30х65х135

* При выпуске с производства в твердомер ТЭМП-4 стандартно записаны следующие шкалы твердости: по Либу (Лейбу) HL, по Бринеллю HB, по Роквеллу HRC и предел прочности Rm для углеродистых сталей перлитного класса по ГОСТ 22761-77. Дополнительные шкалы твердости записываются бесплатно по заявке Заказчика.

Абсолютная погрешность твердомера при его настройке, калибровке и поверке по образцовым мерам твердости 2-го разряда по ГОСТ 9031-78 и ГОСТ 8.426-81 не должна превышать значений, указанных в таблице:

Тип мер твердости	Шкала твердости	Значение твердости образцовой меры	Абсолютная погрешность
МТР ГОСТ 9031-78	HRC	25 ± 5 45 ± 5 65 ± 5	± 1,5 HRC
МТБ ГОСТ 9031-78	HB	100 ± 25 200 ± 50 400 ± 50	± 10 НВ
МТВ ГОСТ 9031-78	HV	450 ± 50 800 ± 75	± 12 HV
МТШ ГОСТ 8.426-81	HSD	30 ± 7 60 ± 7 95 ± 7	± 2 HSD

Комплект поставки твердомера ТЭМП-4 / ТЭМП-4с:

Блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, 2 элемента питания тип АА, паспорт с методикой поверки, чехол, первичная поверка.

Дополнительные принадлежности к твердомеру ТЭМП-4:

Монтажный чехол;
Чемодан (жесткий кейс);
Зарядное устройство с аккумуляторами.

Датчики для твердомера ТЭМП-4:

Датчик для твердомеров ТЭМП (удлиненный 107 мм или короткий 87 мм);
Датчик укороченный для твердомеров ТЭМП (75 мм);
Датчик для твердомеров ТЭМП для измерений на глубине (до 1000 мм);
Спецдатчик для измерений твердости, как на обычных изделиях, так и на деталях с труднодоступными местами (шестерни, сварные швы, пазы и т.д.).

Меры твердости для стали:

Образцовые меры твердости МТБ-1 (по Бринеллю НВ, комплект из 3 мер);
Образцовые меры твердости МТР-1 (по Роквеллу HRC, комплект из 5 мер);
Образцовые меры твердости МТВ-1 (по Виккерсу HV, комплект из 4 мер);
Образцовые меры твердости МТСР-1 (по Супер-Роквеллу HRN и HRT, комплект из 6 мер);
Образцовые меры твердости МТШ (по Шору HSD, комплект из 3 мер).

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
