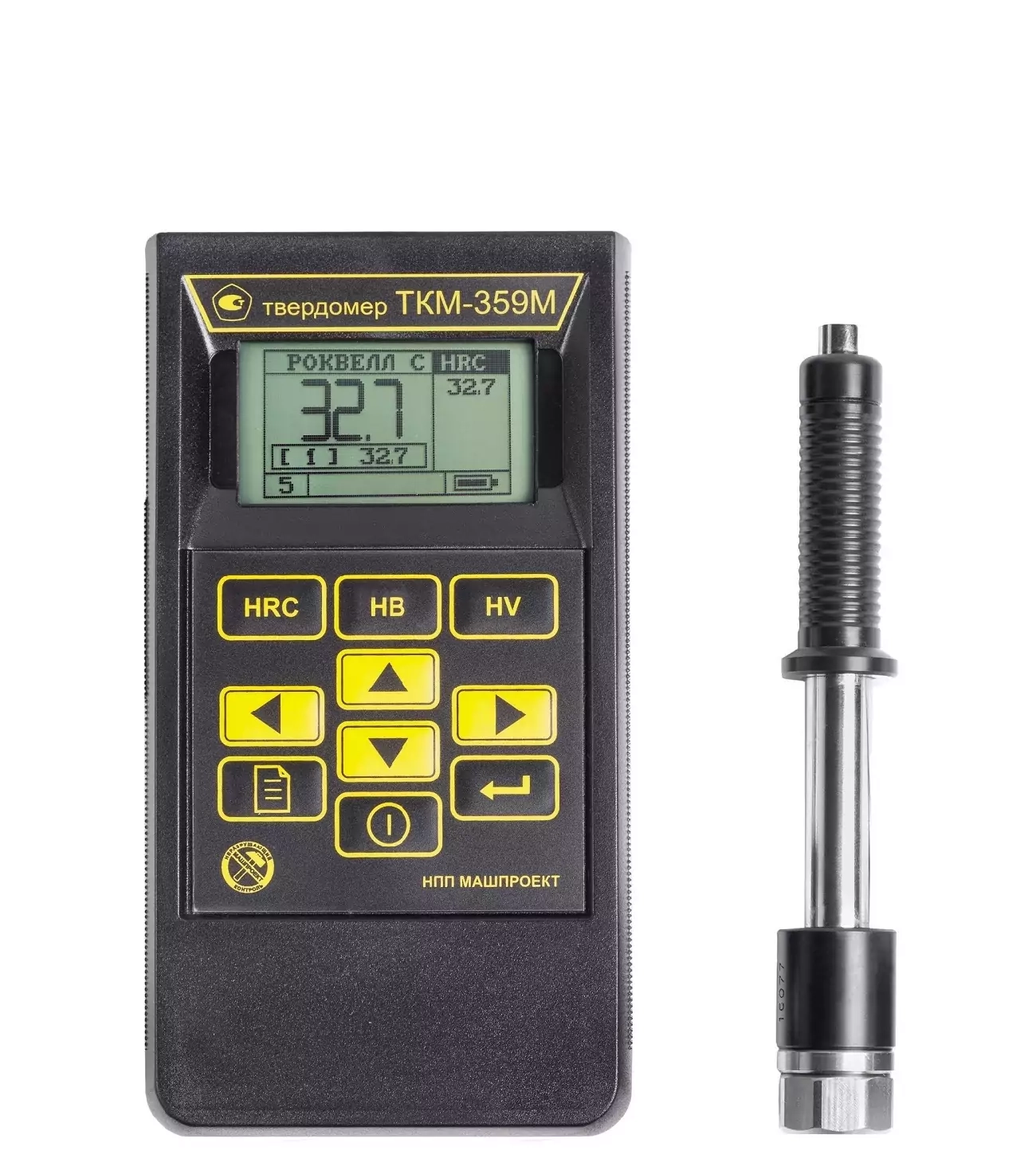

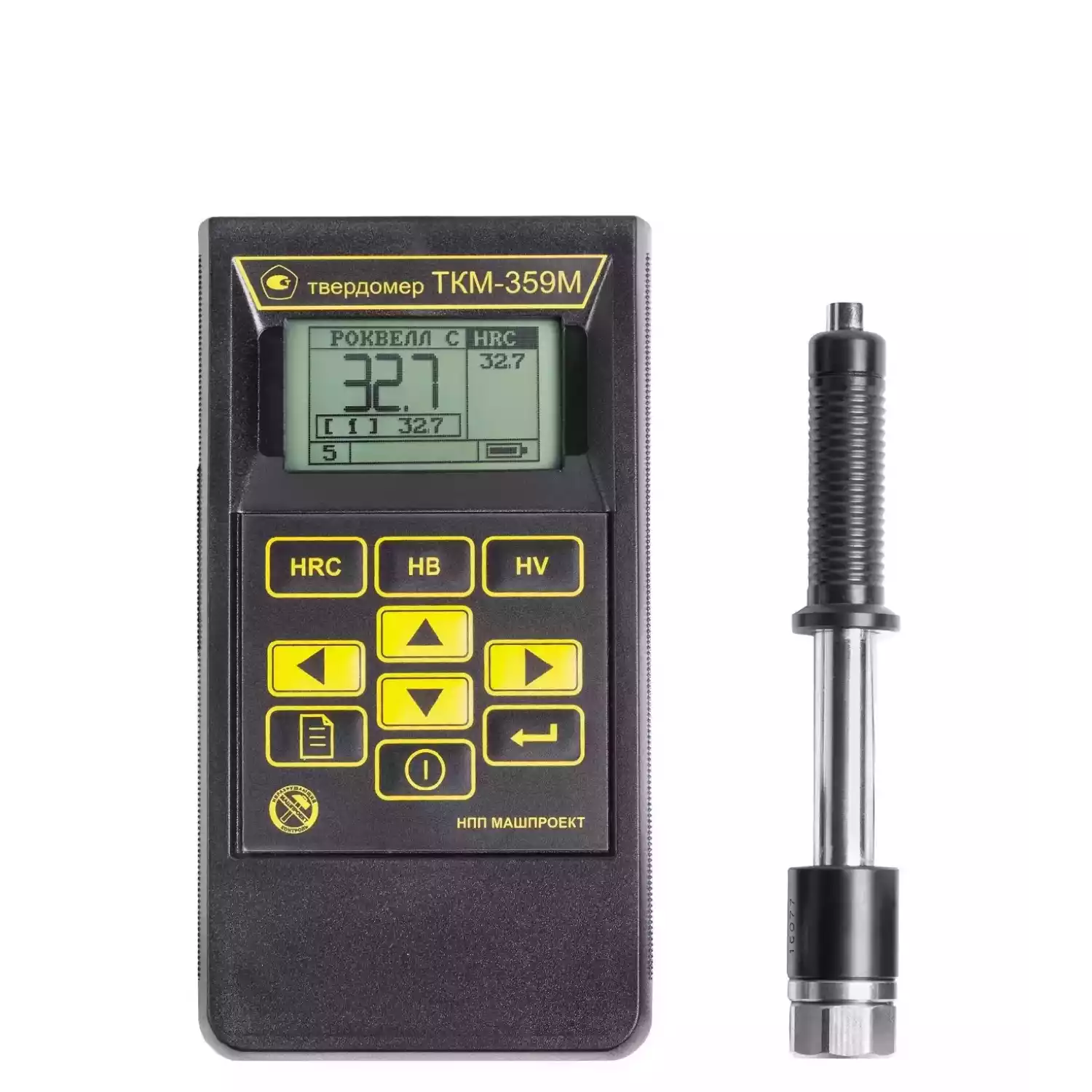

Динамический твердомер ТКМ-359М производства НПП «Машпроект» предназначен для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.
Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

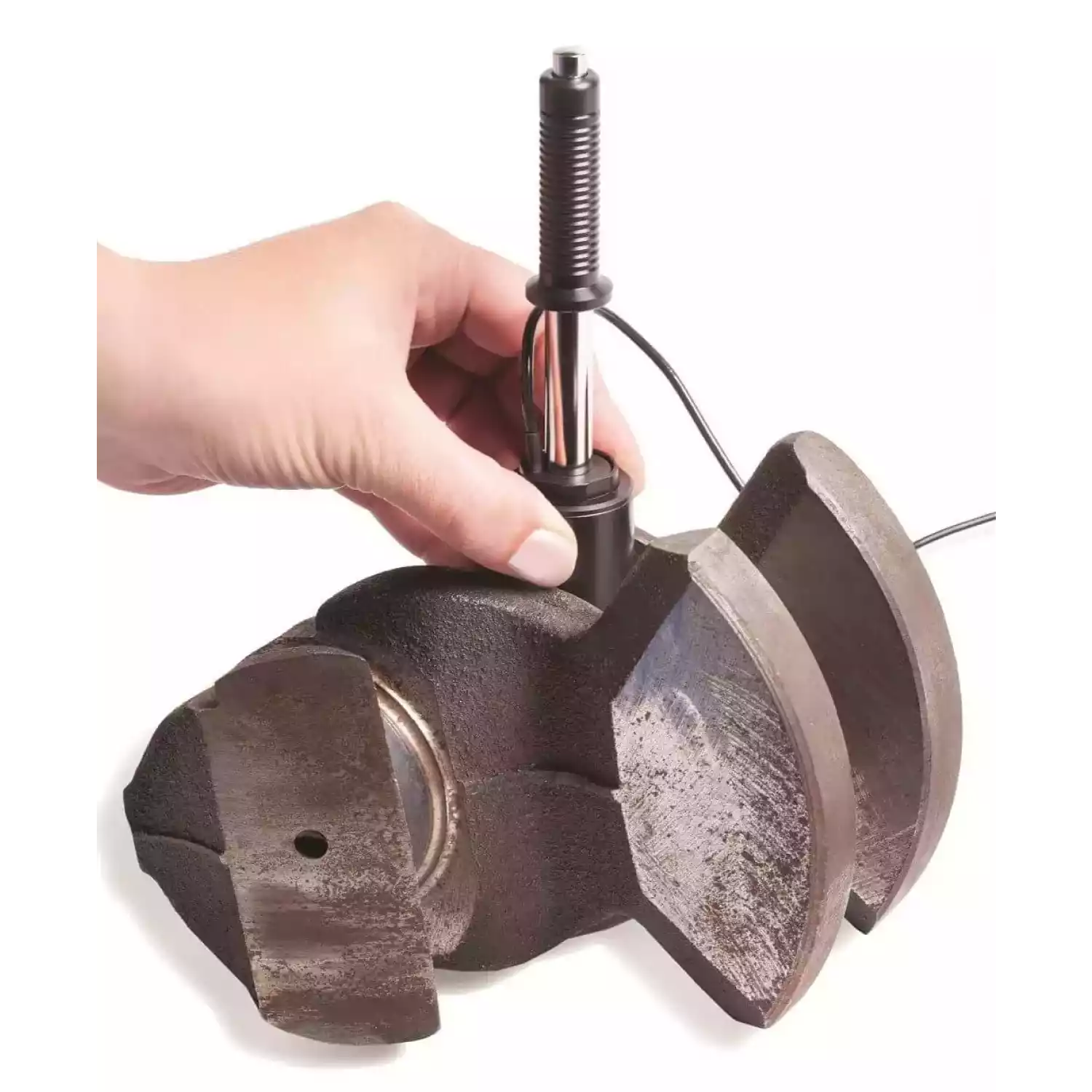

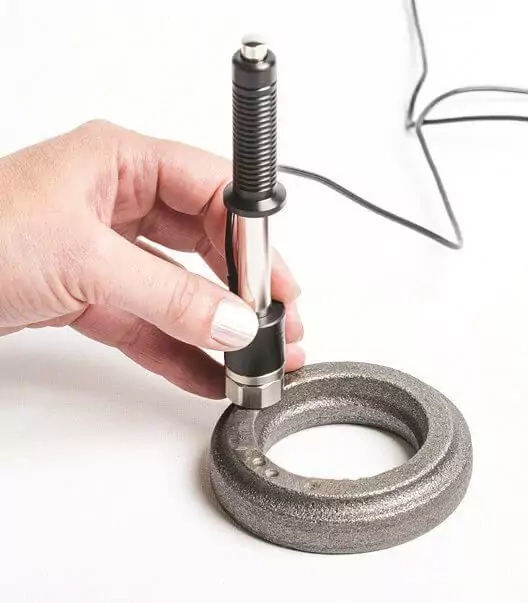

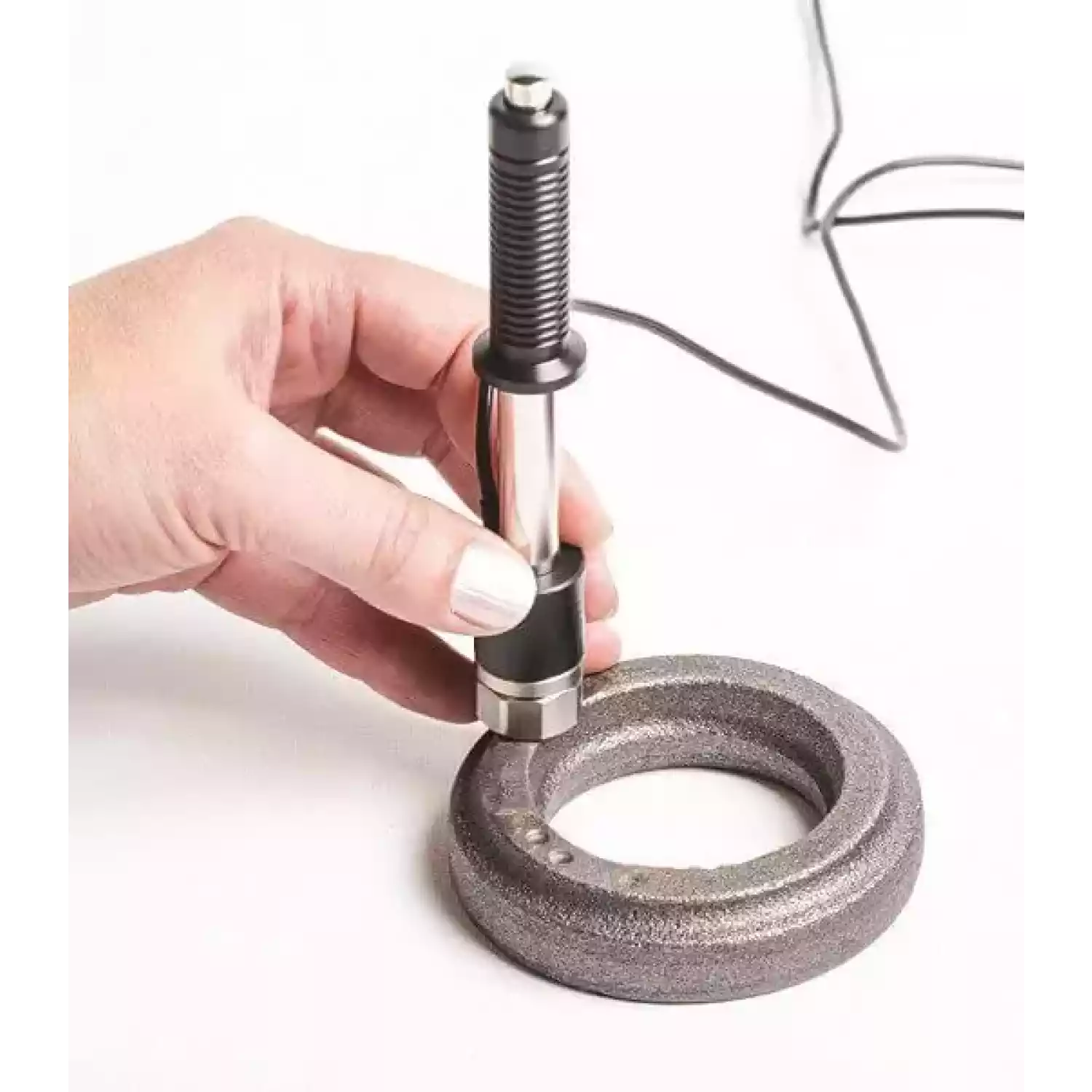

Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

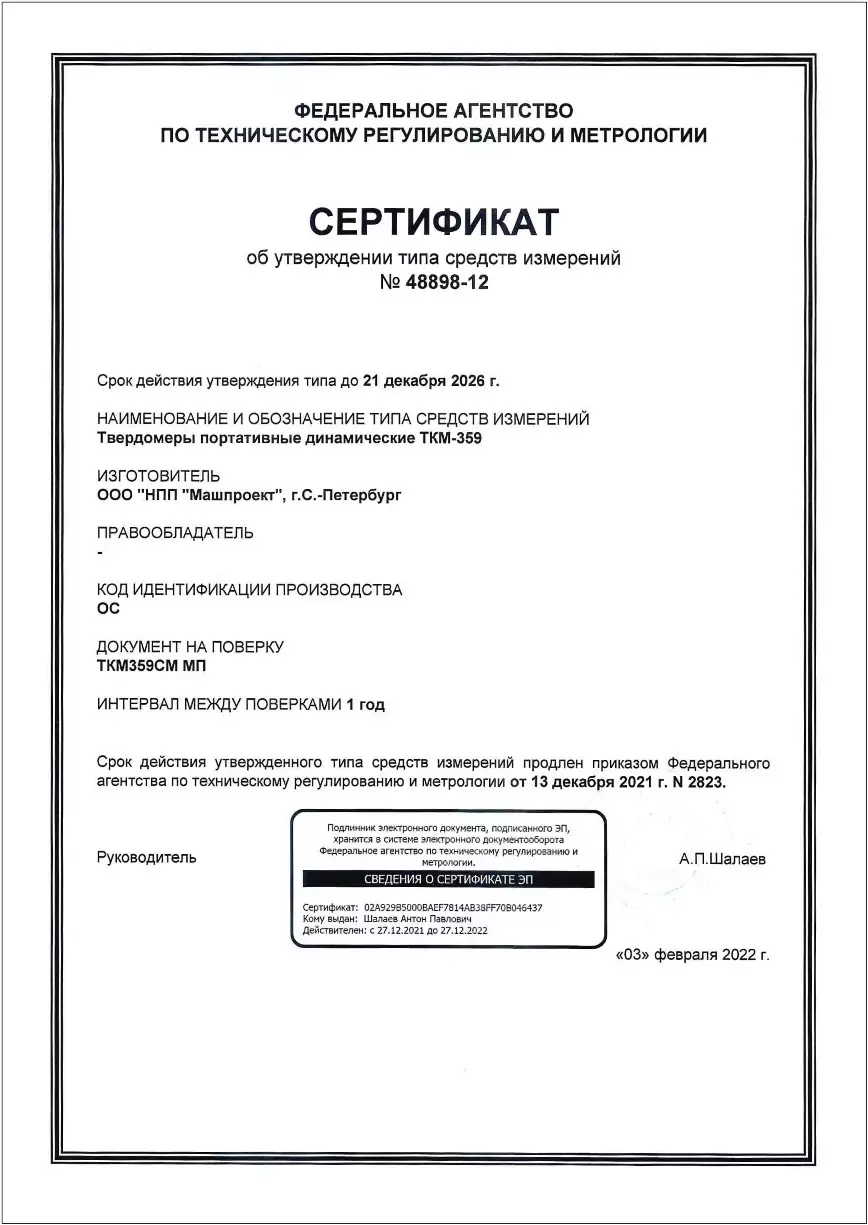

Твердомер ТКМ-359М внесен в Госреестр СИ Российской Федерации.

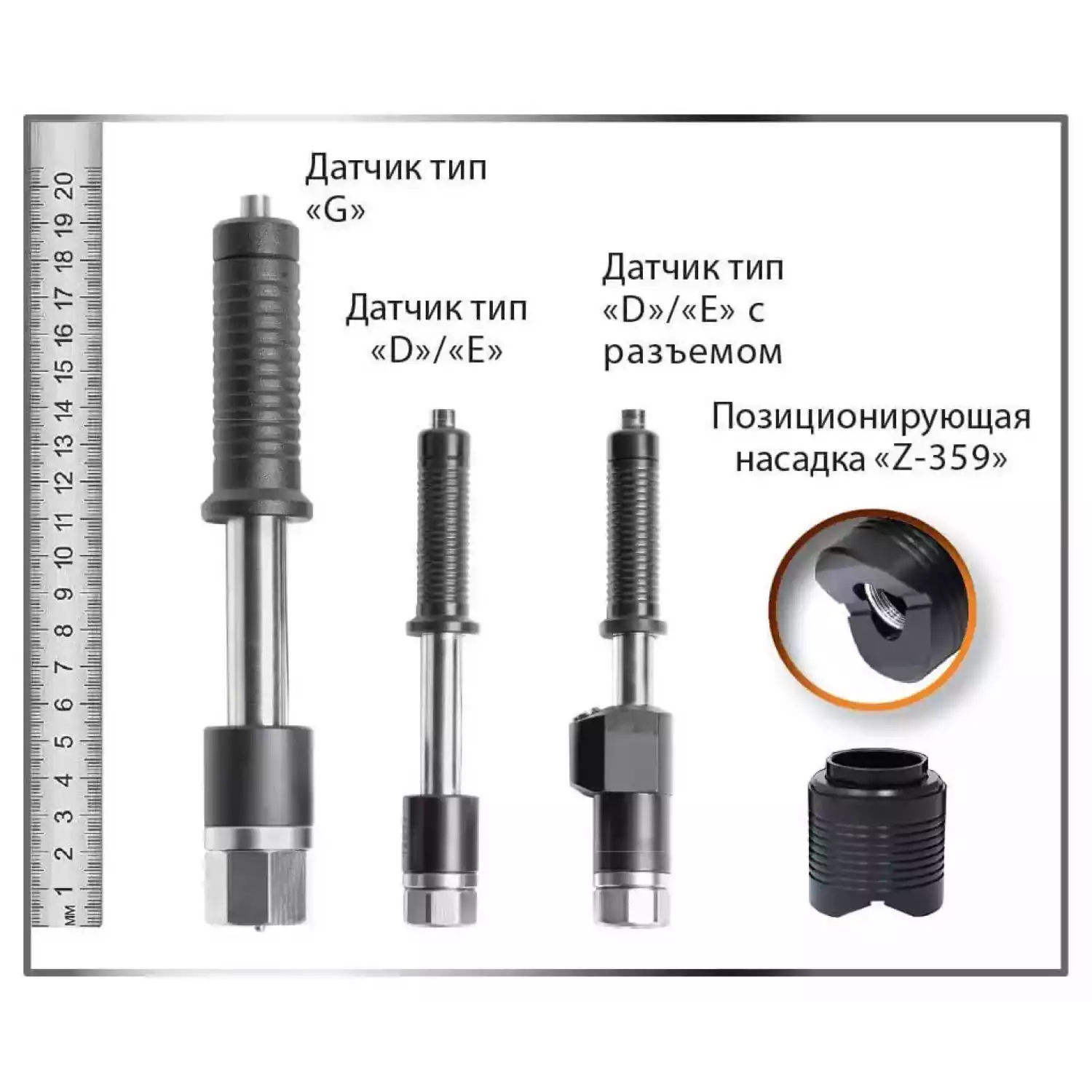

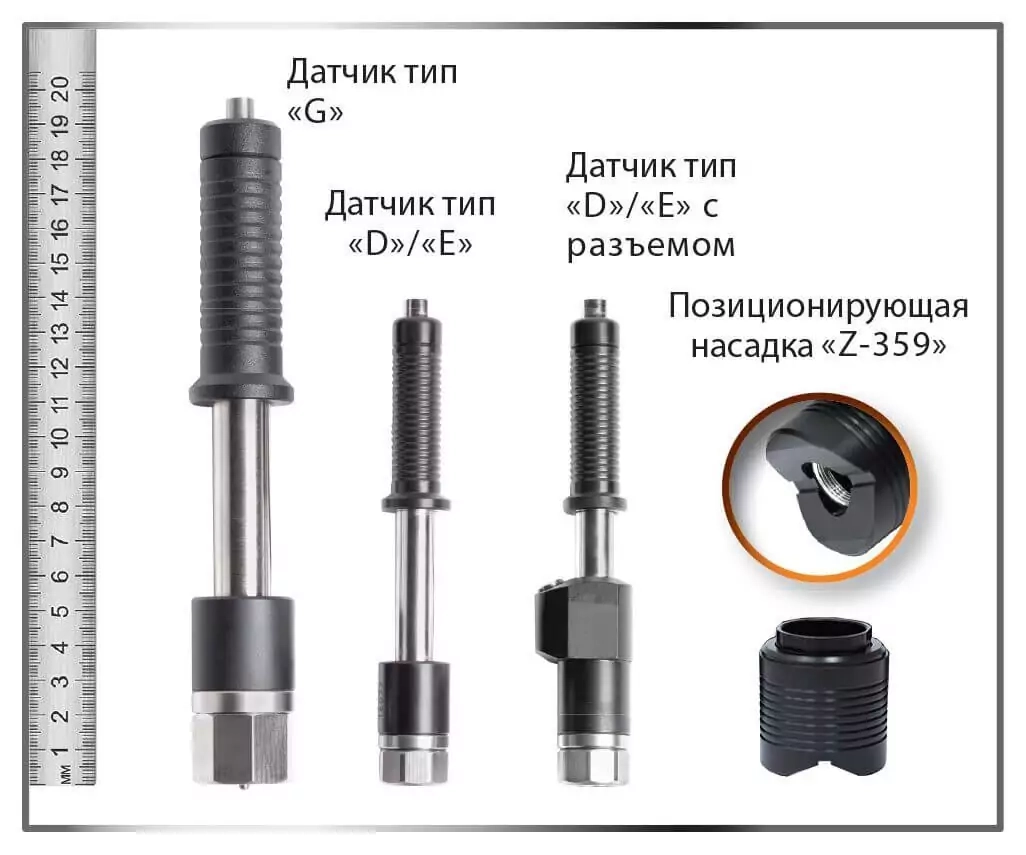

| Фото | Тип датчика/нагрузка | *Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |
 |

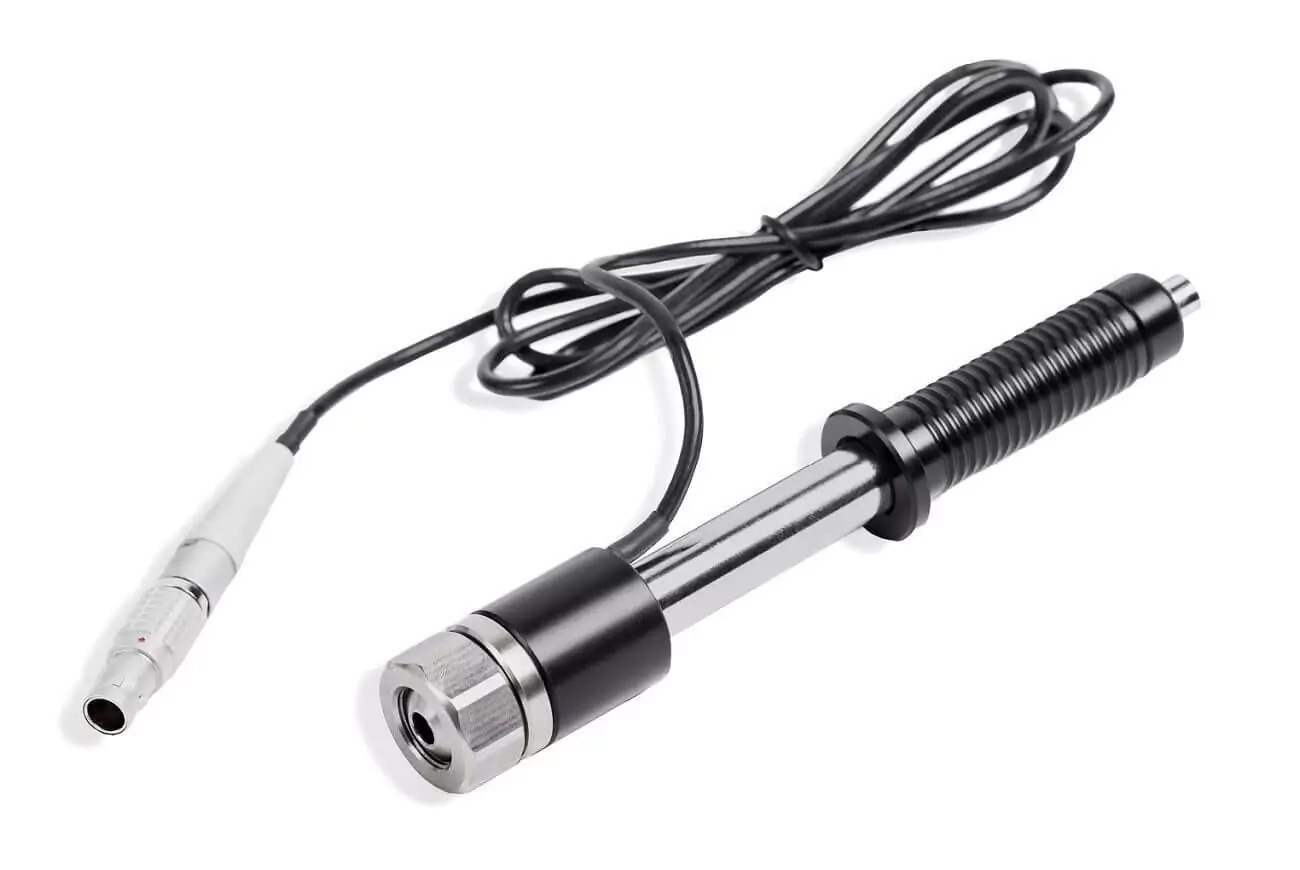

«D» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Решение основной массы задач контроля. Штатный датчик. |
| «E» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости. | |
 |
«G» | 6 кг/55 мм/Ra 7,6 | 200/29 мм | Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия — не более 450 НВ. **Энергия удара увеличена в 10 раз. |
*По сравнению со стандартным датчиком тип «D».
**Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
| Масса более 5 кг, толщина более 6 мм | Дополнительная подготовка не требуется |
| Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм | Дополнительная подготовка не требуется |
| Остальные изделия | Изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика. | |
| Режим измерения | Отображение результатов измерений | Применение |
| По основным шкалам | Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | Измерение твердости основной массы контролируемых изделий. |
| С использованием дополнительных калибровок к основным шкалам | По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов. |
| По дополнительным шкалам (определяются пользователем или добавляются производителем) | Шкалы программируются самим пользователем | Решение специальных задач. |
Параметры статистической обработки серии измерений:
Обработка результатов в памяти прибора:
| Параметры | Значения |
| Диапазон измерений твердости по основным шкалам: | |
| по Бринеллю | 90 — 450 HB |
| по Роквеллу | 20 — 70 HRC |
| по Виккерсу | 240 — 940 HV |
| Погрешность, определяемая при калибровке по мерам твердости 1-го разряда | |
| по Бринеллю | 10 HB |
| по Роквеллу | 1,5 HRC |
| по Виккерсу | 12 HV |
| Относительная приведенная погрешность при штатной поверке по мерам твердости 2-го разряда | 3-5 % в зависимости от диапазона |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда | |
| по Бринеллю | |
| в диапазоне (90…150) НВ | ±10 НВ |
| В диапазоне (150…300) НВ | ±15 НВ |
| В диапазоне (300…450) НВ | ±20 НВ |
| по Роквеллу | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240…500)HV | ±15 HV |
| в диапазоне (500…800)HV | ±20 HV |
| в диапазоне (800…940)HV | ±25 HV |
| Диапазоны контроля твердости по предустановленным дополнительным шкалам для различных материалов | |
| Серые чугуны (с пластинчатым графитом) | 90–335 HB |
| Ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом) | 130–390 HB |
| Легированные, инструментальные стали | 80–900 HV, 20–70 HRC |
| Алюминиевые сплавы | 30–160 HB |
| Латуни (медно-цинковые сплавы) | 40–175 HB 14–95 HRB |
| Бронзы (медно-оловянные, медно-алюминиевые) | 60–290 HB |
| Диаметр площадки на поверхности изделия для установки датчика | От 7 мм на плоскости |
| Число замеров для вычисления среднего значения | 1–20 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Время одного замера твердости | 2 сек. |
| Емкость памяти результатов измерений | 6 000 |
| Число шкал, программируемых пользователем | 3 |
| Число возможных дополнительных калибровок к шкалам твердомера | По 5 для каждой шкалы |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 30 |
| Связь с компьютером | USB |
| Питание | Аккумулятор Ni-MH 9В 250 мА/ч. Возможно использование эквивалентных батареек |

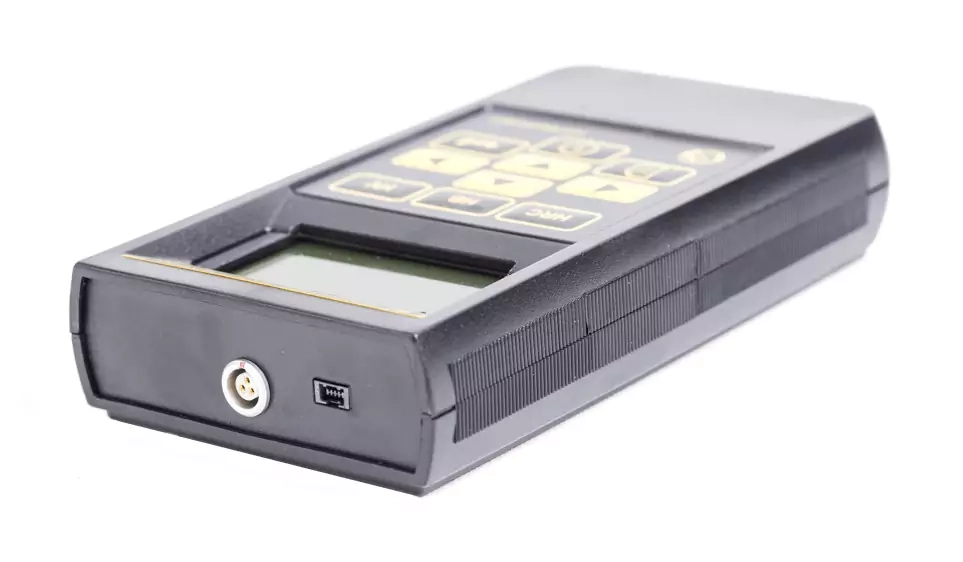

| Размеры электронного блока твердомера | 150x80x30 мм |
| Масса электронного блока твердомера | 300 г |
| Масса датчиков не более | 300 г |
| Диапазон рабочих температур | -15 … + 35 °С |
| Гарантийный срок эксплуатации | 32 месяца с даты продажи, но не более 36 месяцев с даты выпуска |
| Межповерочный интервал твердомера | 1 год |

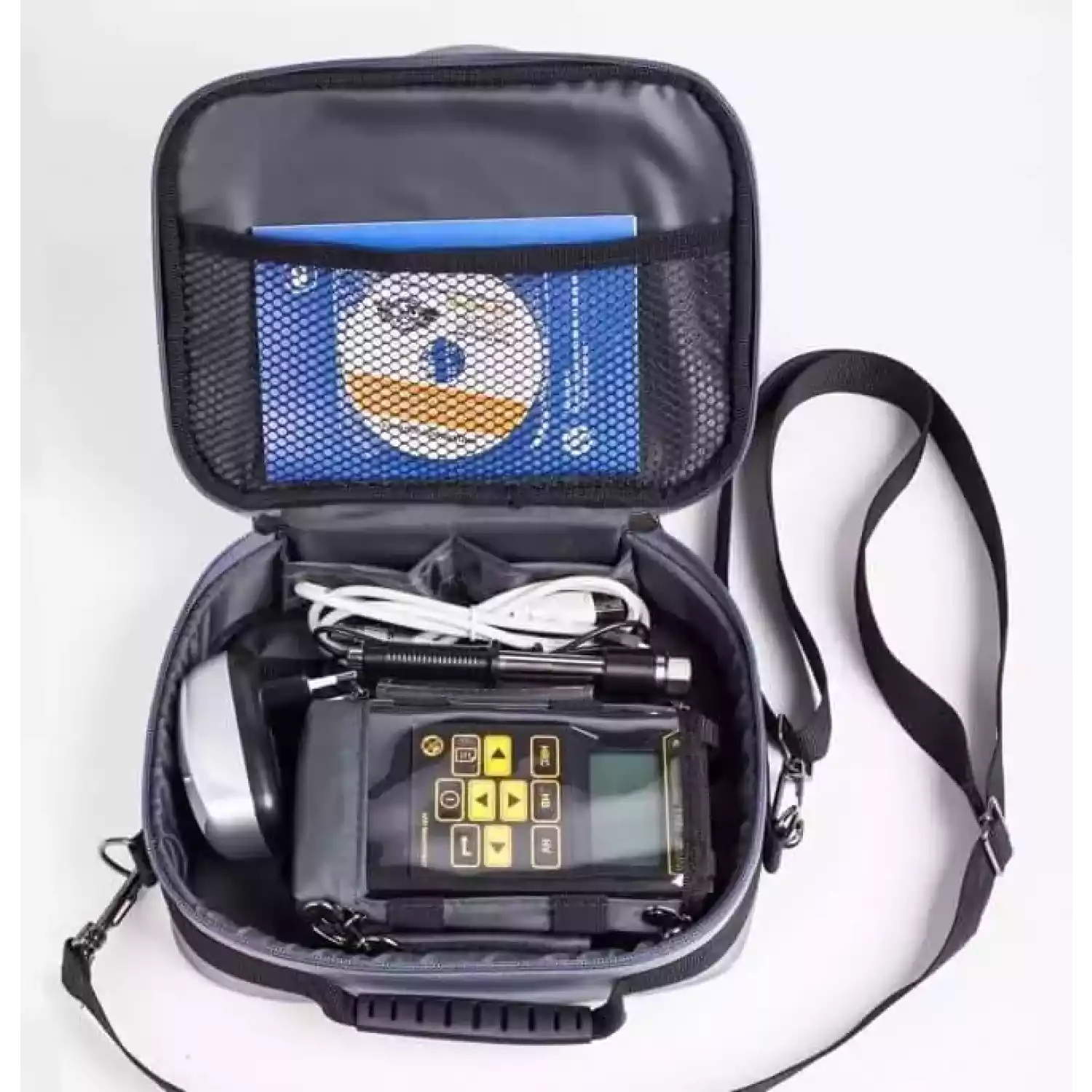

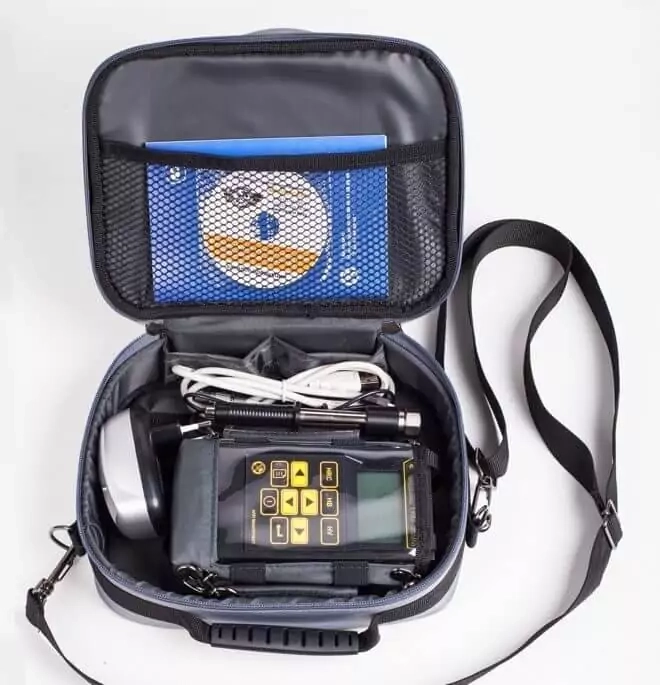

| Составляющие комплекта твердомер ТКМ-359М | Количество, шт. |
| Электронный блок твердомера | 1 |
| Аккумулятор (предустановлен) | 1 |

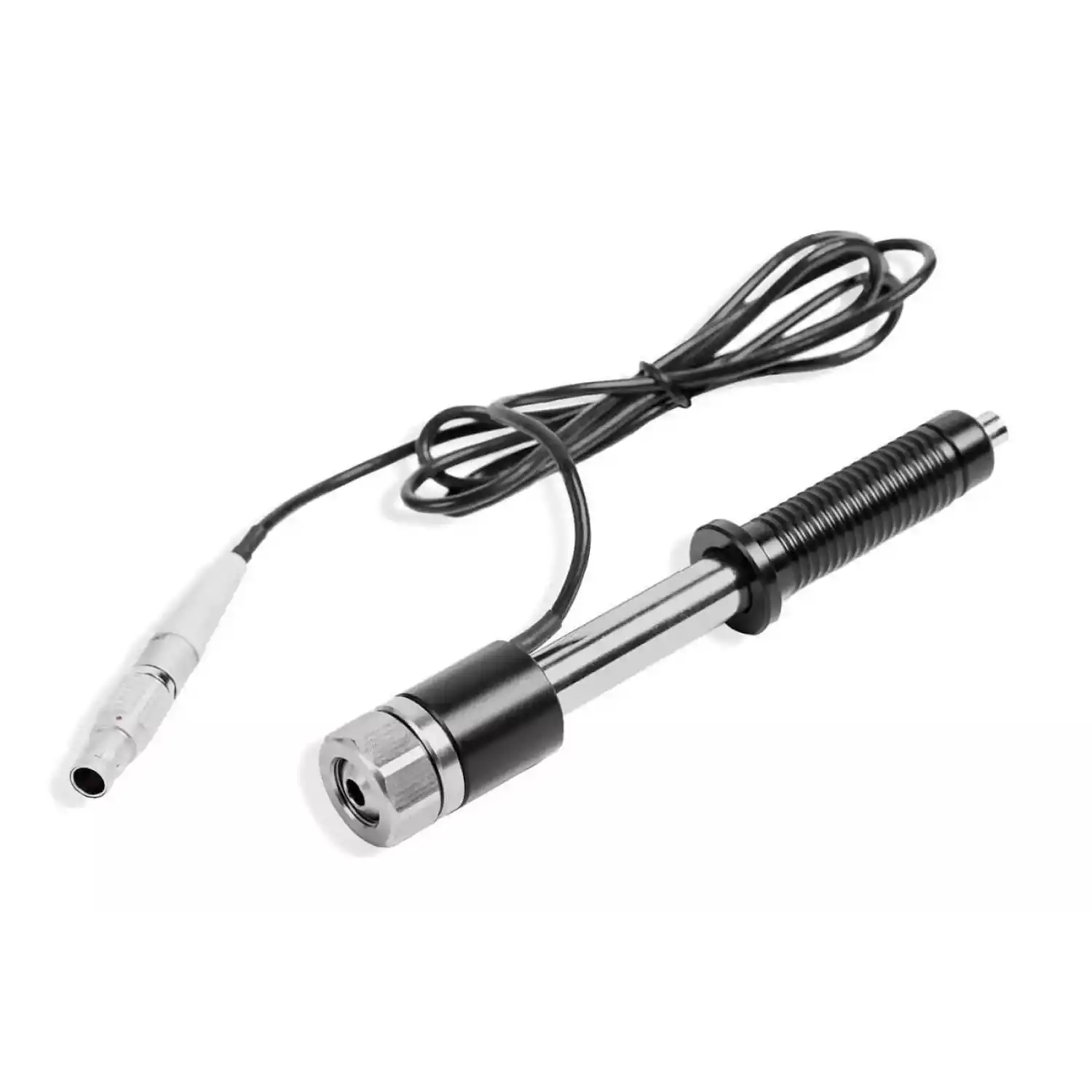

| Датчик тип «D» (штатный) | 1 |
| Зарядное устройство | 1 |
| Руководство по эксплуатации (совмещено с паспортом) | 1 |
| USB-кабель для подключения к ПК | 1 |
| CD-диск с программным обеспечением | 1 |
| Чехол и манжета для закрепления прибора на груди (руке) | 1 |

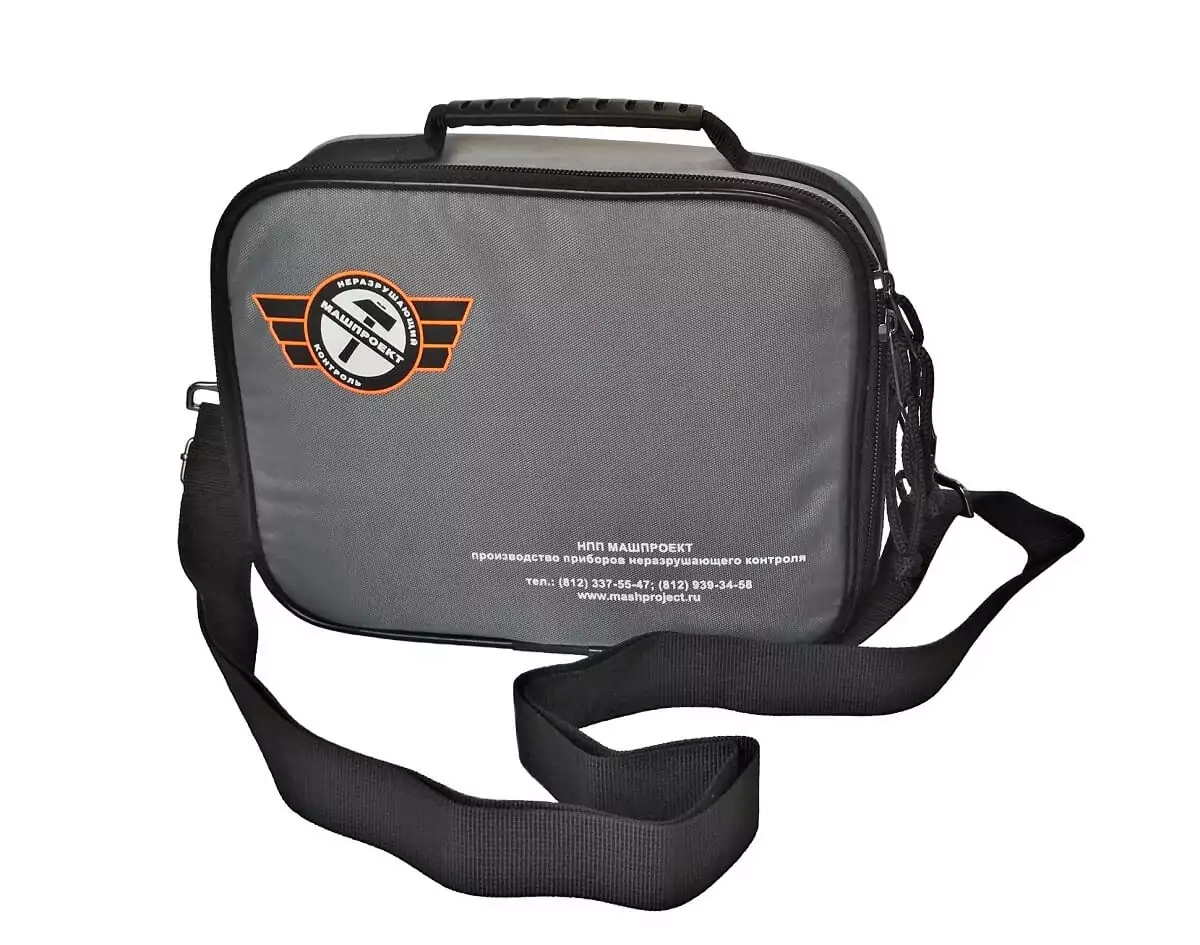

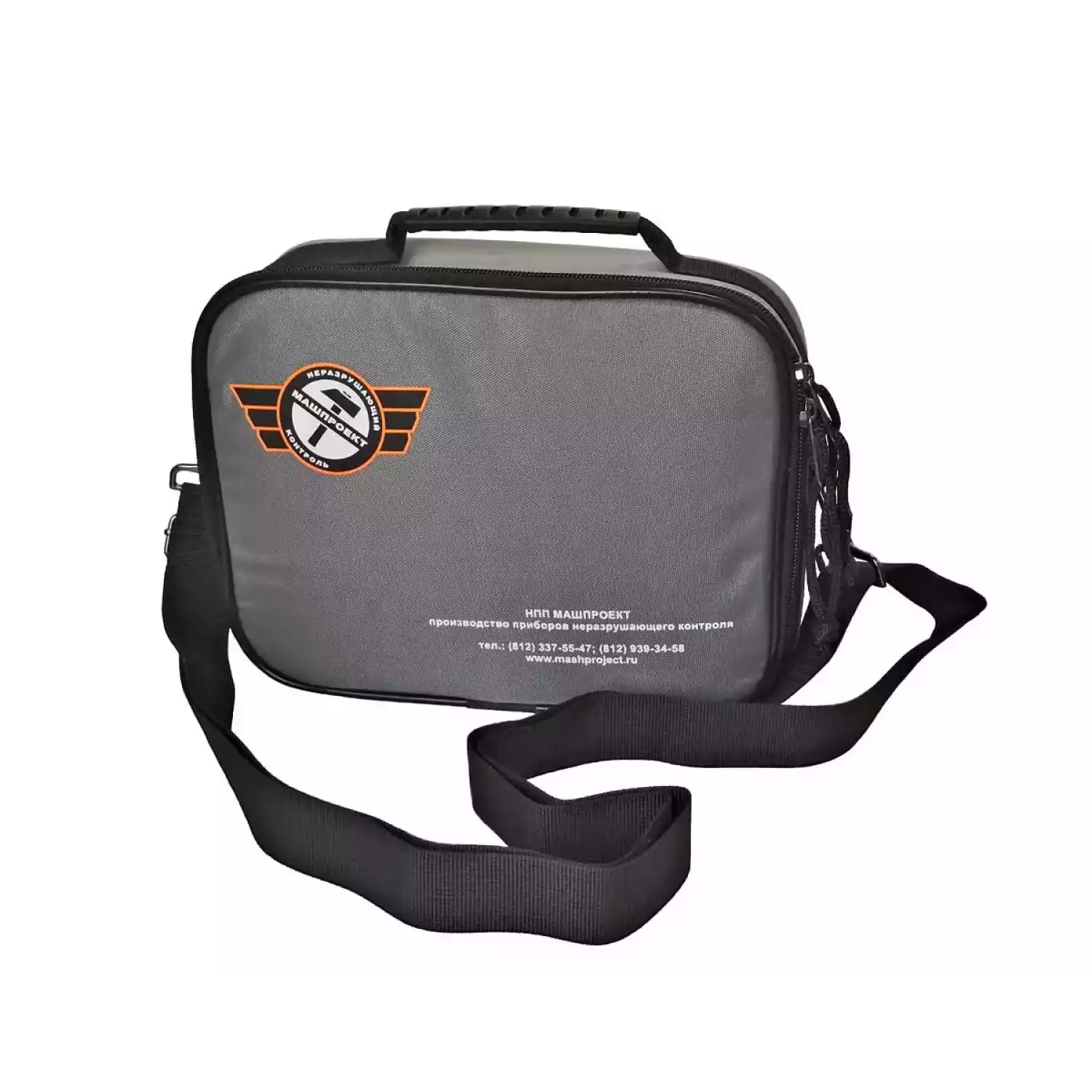

| Сумка для безопасной переноски и хранения | 1 |
