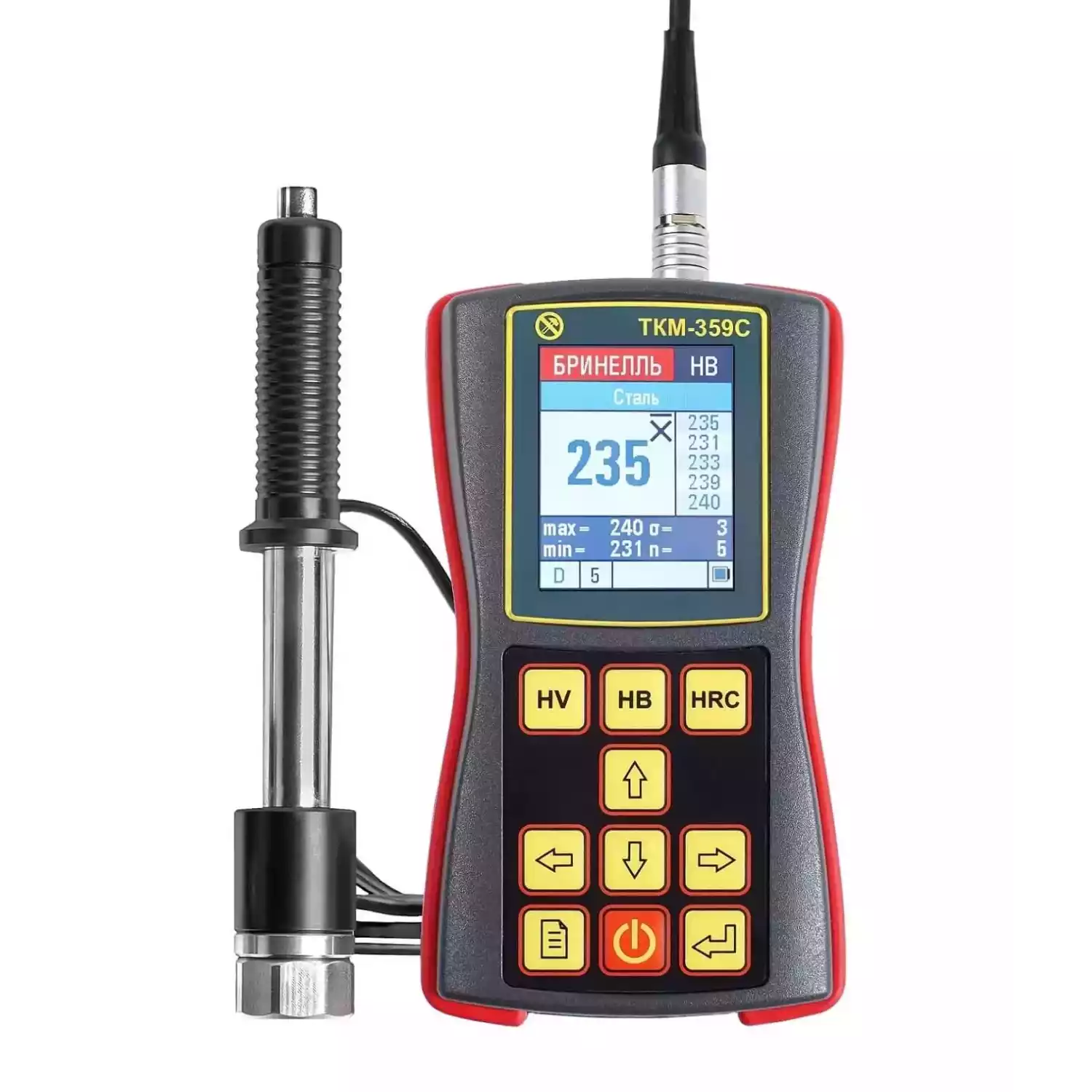

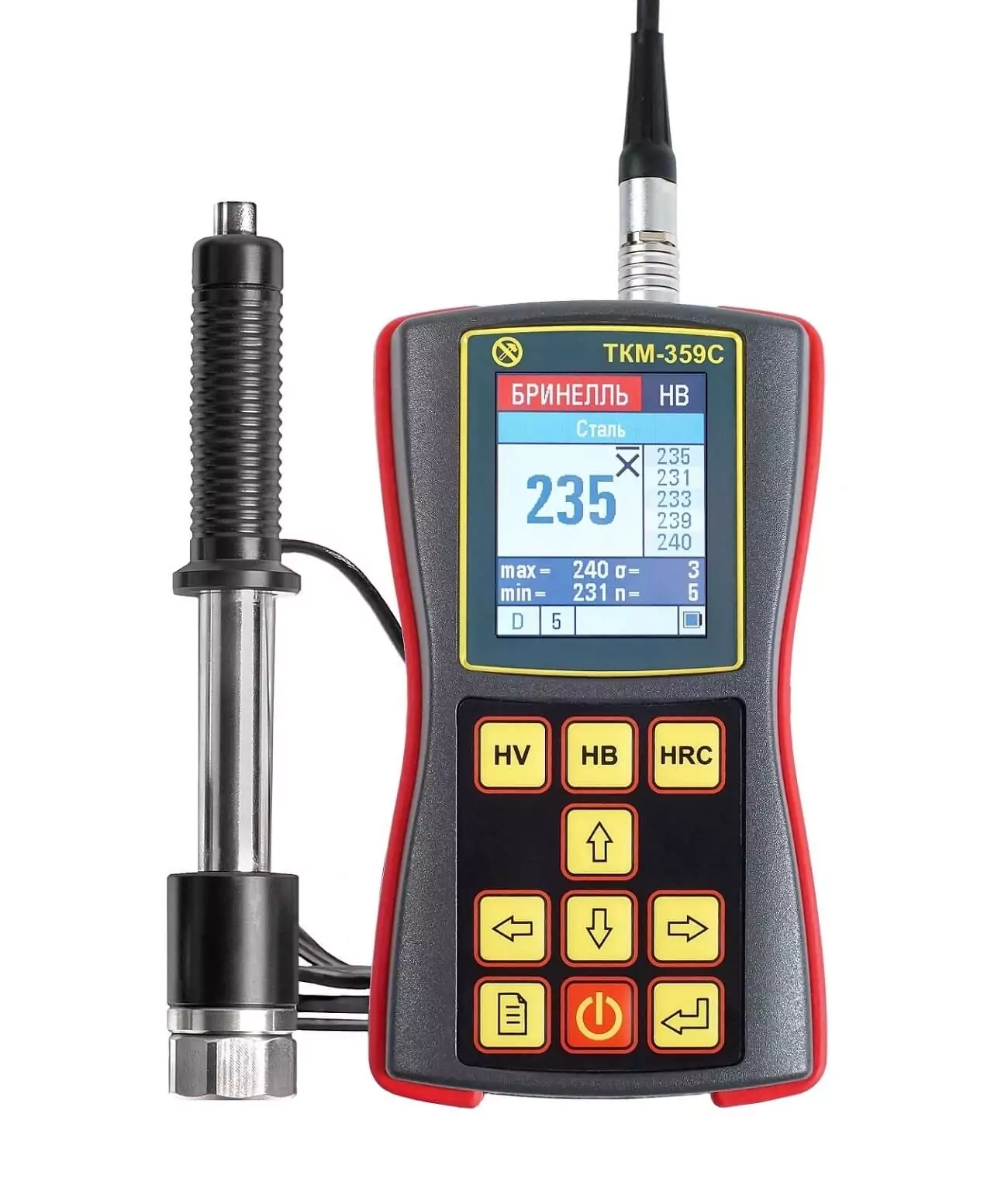

Динамический твердомер ТКМ-359С

Тип оборудования: Динамический твердомер, измеритель твердости

Производитель: Машпроект Россия

Серия: ТКМ

Модель: ТКМ-359С

Описание: Прибор для измерения твердости металлов

Гарантия на динамический твердомер ТКМ-359С: 3 года

Динамический твердомер ТКМ-359С прошел Государственную метрологическую аттестацию, имеет сертификат и внесен в Государственный реестр средств измерений Российской Федерации.

Назначение прибора:

Ультрасовременный высокоточный твердомер ТКМ-359С - представитель нового поколения измерительных приборов НК.

Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.

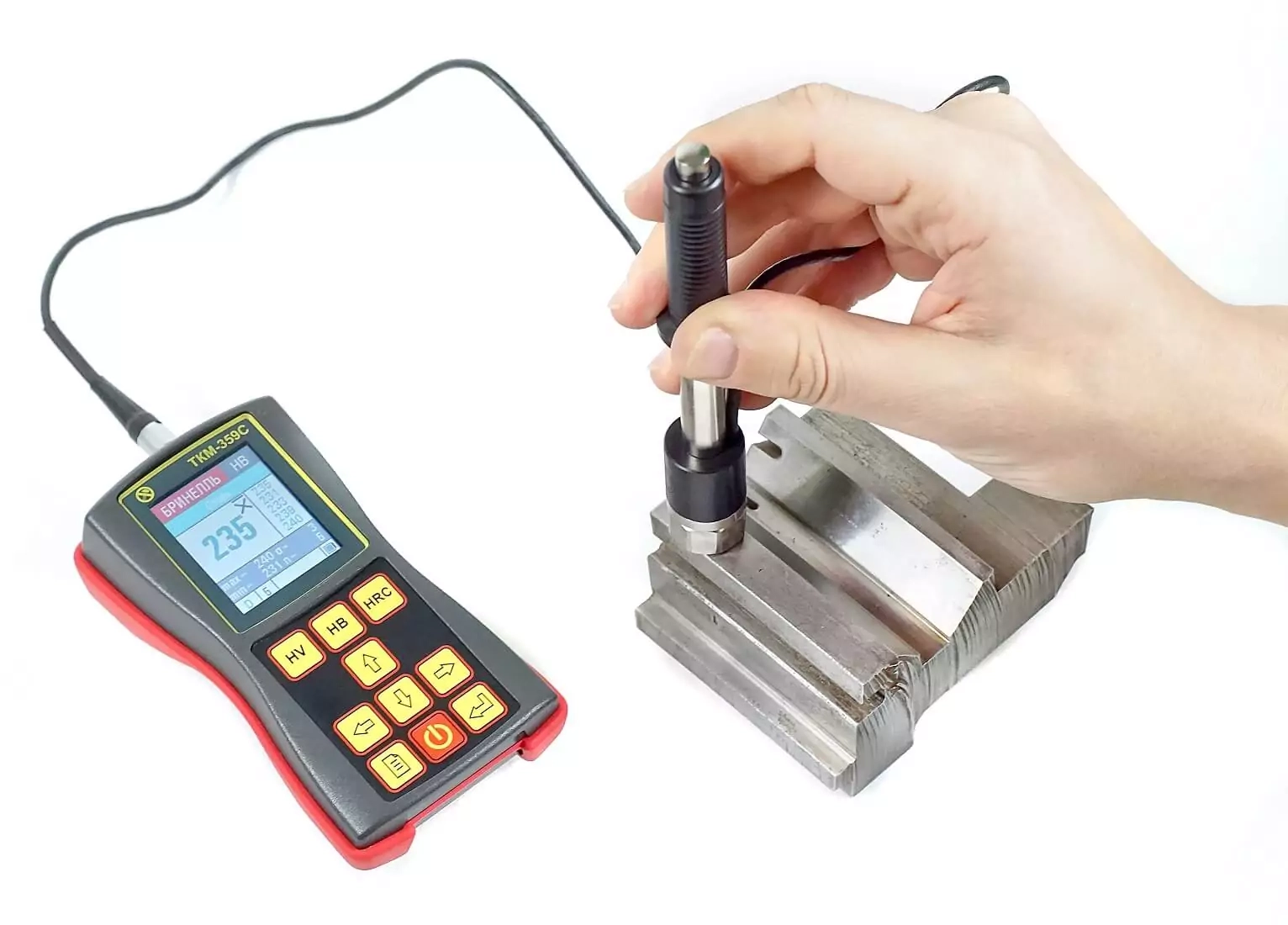

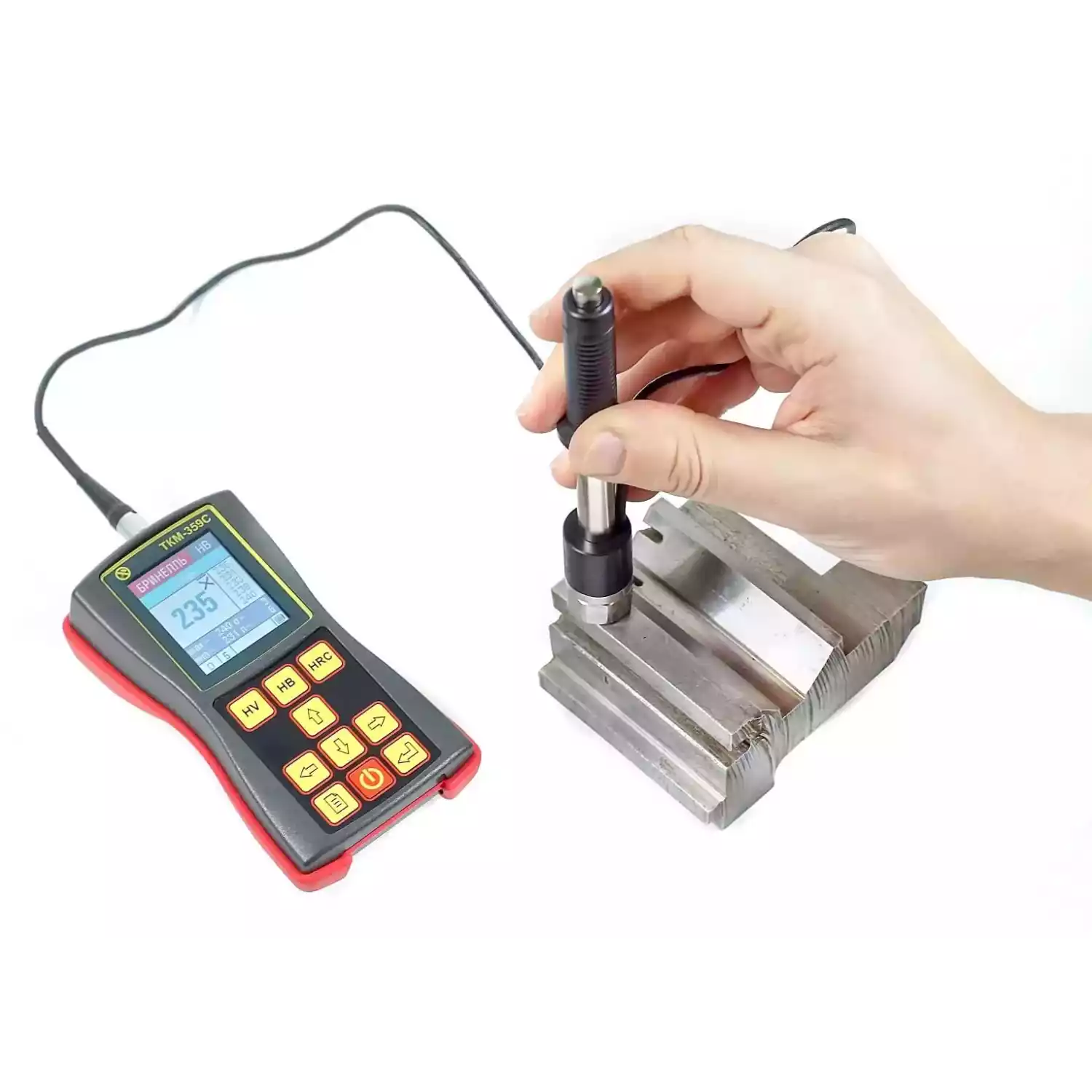

Прибор предназначен для оперативного измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности.

Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплутационных условиях.

Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах.

Твердомер ТКМ-359С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HL, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

Твердомер оснащен дополнительными шкалами для контроля твердости различных типов металлов и сплавов без введения дополнительных характеристик (калибровок).

Уникальная система статистической обработки позволяет проводить анализ результаов измерений непосредственно на дисплее твердомера.

Динамический твердомер ТКМ-359 (модификации ТКМ-359С, ТКМ-359М) прошел метрологическую аттестацию.

Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реесте № 48898-12)
Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реесте № РБ 03 03 3797 12)
Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05068-2013/48898-12)

Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды.

В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй".

В основу принципа действия прибора заложен данамический метод определения твердости.

Особенности твердомера

Ударопрочный прорезиненный корпус электронного блока - обеспечивает защиту от пыли, влаги и механических воздействий.
Яркий цветной графический OLED дисплей - снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
Интеллектуальный режим усреднения показаний - возможность автоматического отброса результатов некорректно проведенных замеров.
Уникальная система статистической обработки - обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
Гибкая организация памяти - для записи результатов измерений и последующего анализа.
Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости - в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
Оперативное программирование дополнительных калибровок к шкалам твердомера - с использованием не более чем двух контрольных образцов.
Программирование дополнительных шкал - с использованием от 2-х до 10-ти контрольных образцов.
Сигнализация выхода результата измерения за установленные пределы.
Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу "ВКЛЮЧАЙ И РАБОТАЙ"

Преимущества твердомера в эксплуатации

Контроль основных типов металлов и сплавов без введения дополнительных клабровок (конструкционные и инструментальные стали, чугуны, алюминиевые сплавы, латуни, бронзы).
Испытательный индентер, обеспечивающий ресурс работы датчика до 450 000 измерений (даже при контроле изделий высокой твердости).
Отсутствие влияния пространственного положения датчика на результат измерения.
Возможность оснащения дополнительными сменными датчиками (в т. ч. запасными) и позиционирующими насадками.
Работа по грубой поверхности.

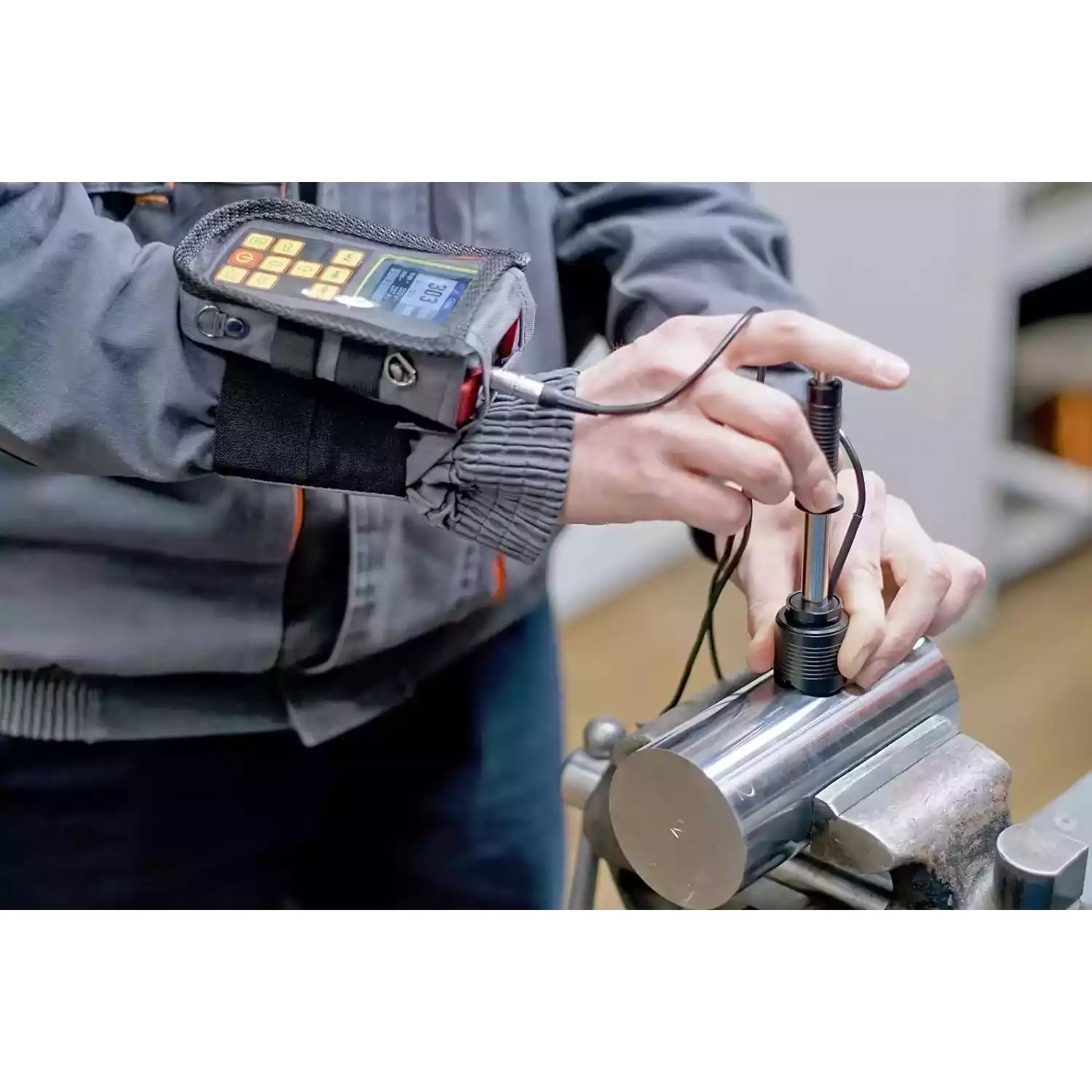

Контроль в труднодоступных местах, при различной ориентации датчика.

Система статистической обработки твердомера

Вычисления выполняемые в ходе измерений (определяются пользователем):

Усреднение с автоматическим отбросом некорректно выполненных замеров.
Показ всех замеров в серии.
Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
Сигнализация о результах выходящих за установленный диапазон.

Обработка выполняемая в с группами результатов в памяти прибора:

Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.
Построение графиков:
Относительно среднего значения.
Относительно значения задаваемого пользователем.
Относительно диапазона задаваемого пользователем.

Основные технические характеристики твердомера

Диапазон измерений (стандартное исполнение)
по Роквеллу: по Бринеллю: по Виккерсу:	20 - 70 HRC 90- 460 HB 230 - 940 HV
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
по Роквеллу:	2 HRC
по Бринеллю:
в диапазоне 90 - 180 HB	10 HB
в диапазоне 180 - 250 HB	15 HB
в диапазоне 180 - 250 HB	20 HB
по Виккерсу:
в диапазоне 240 - 500 HV	15 HV
в диапазоне 500 - 800 HV	20 HV
в диапазоне 800 - 940 HV	20 HV
Диаметр площадки для установки датчика:
на плоскости в пазу (глухом отверстии)	1 мм 5 мм
Число замеров для вычисления среднего значения:	1 - 99
Количество алгоритмов отброса результатов неорректно совершенных замеров	3
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем):	результаты статистической обработки
Емкость памяти результатов измерений:	12 400
Число дополнительных индивидуальных калибровок:	50 (по 5 для каждой шкалы прибора)
Число шкал программируемых пользователем:	3
Сигнализация выхода за допустимый дапазон:	настраиваемая пользователем
Цветовая палитра дисплея:	настраиваемая пользователем
Подсветка дисплея:	настраиваемая пользователем
Время автоматического выключения прибора:	настраиваемая пользователем
Размеры электронного блока твердомера:	125 х 70 х 40
Питание:	аккумуляторное (возможно использование батареек)
Масса твердомера:	0,4 кг
Диапазон рабочих температур:	-15 ... +40 °С
Гарантийный срок обслуживания:	30 месяцев

Требования к контролируемому изделию

Изделия массой более 5 килограмм и толщиной более 6 мм.	не требуют дополнительных мероприятий.
Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм.	не требуют дополнительных мероприятий.
Остальные изделия	необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ")
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)	для датчика типа "D" - 3,2 Ra для датчика типа "G" - 7,2 Ra для датчика типа "E" - 1,6 Ra

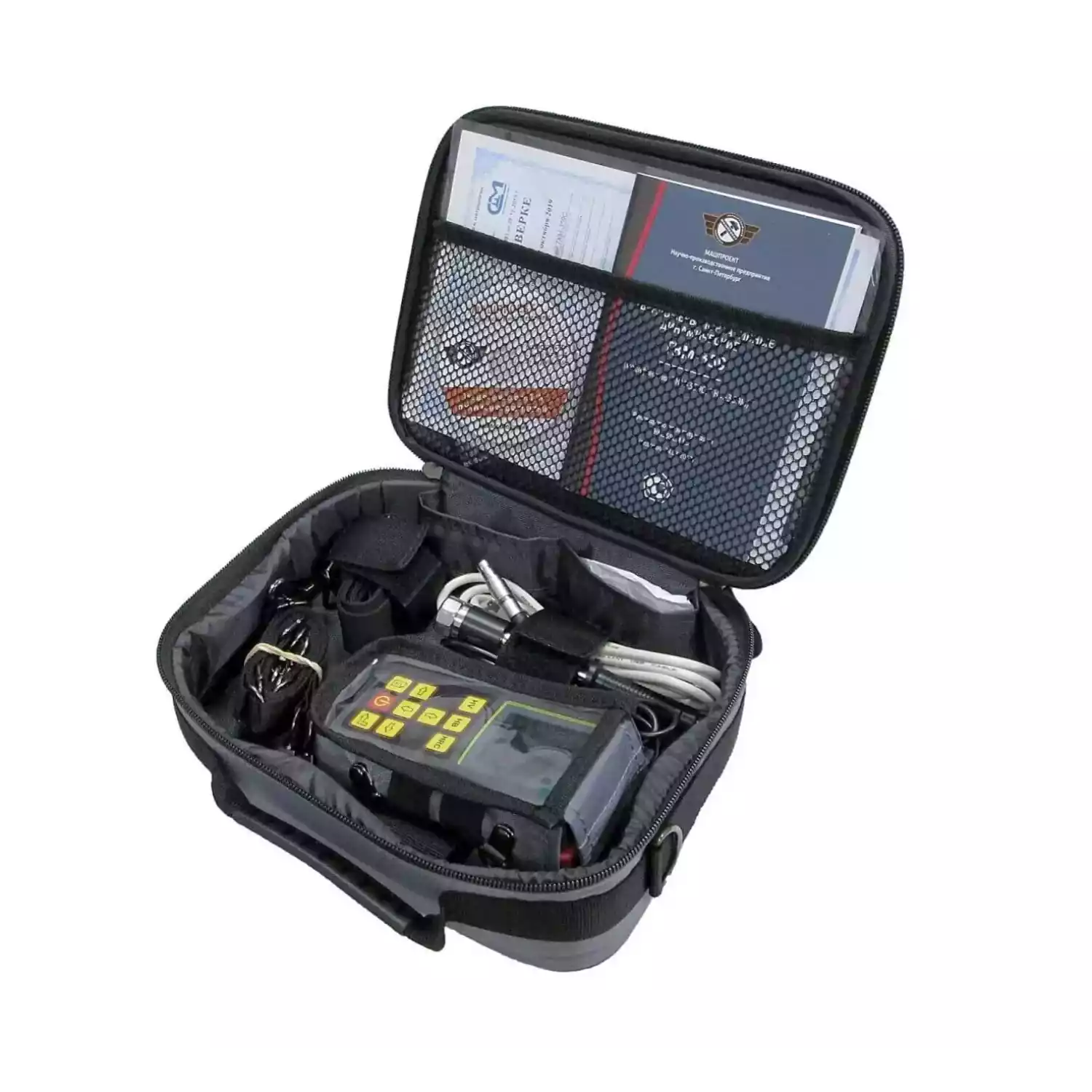

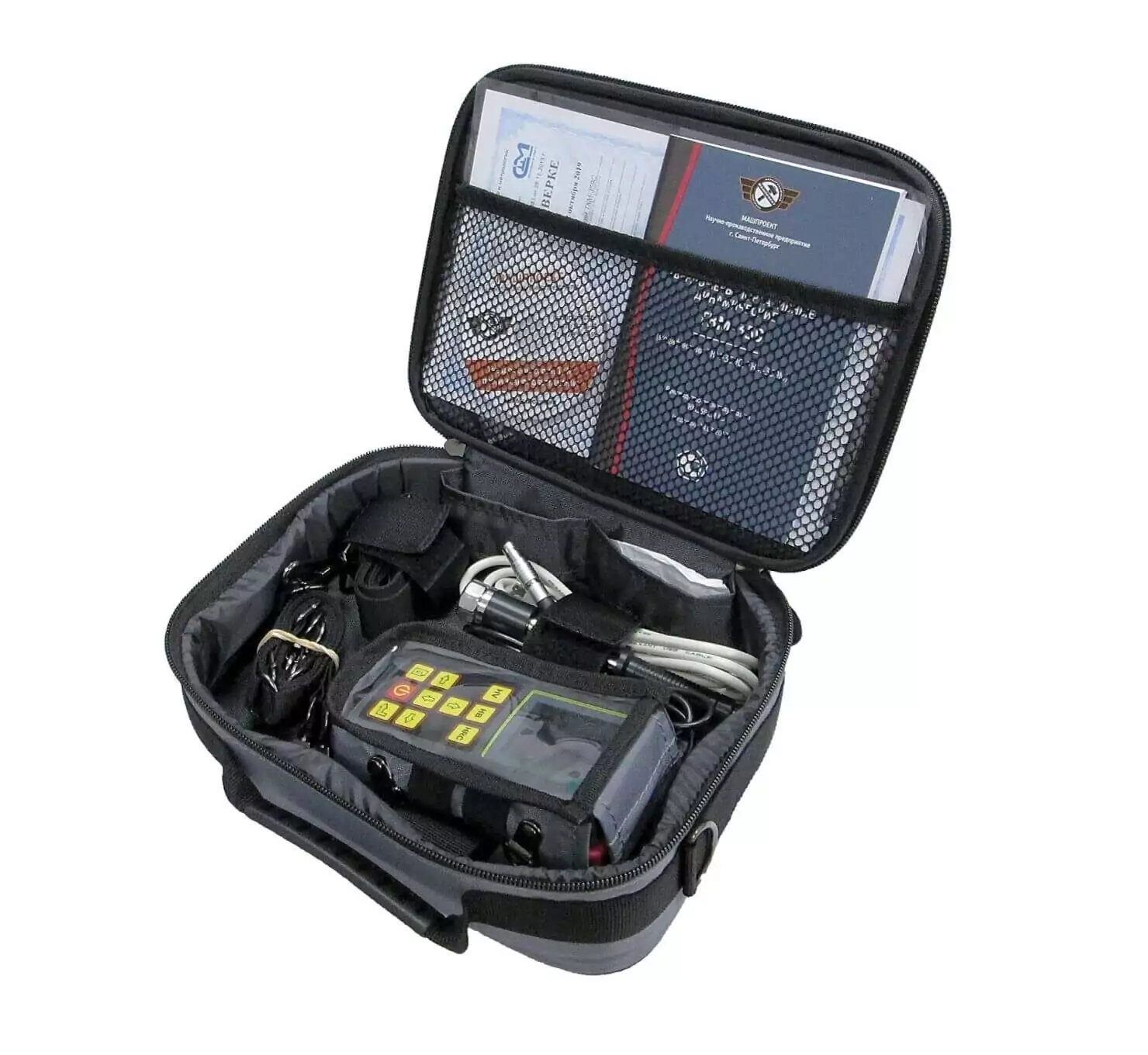

Комплектация твердомера ТКМ-359С:

Электронный блок твердомера;
Штатный датчик типа «D»;
Аккумуляторная батарея;
Зарядное устройство;
Руководство пользователя;
Свидетельство о поверке (отметка в РЭ);

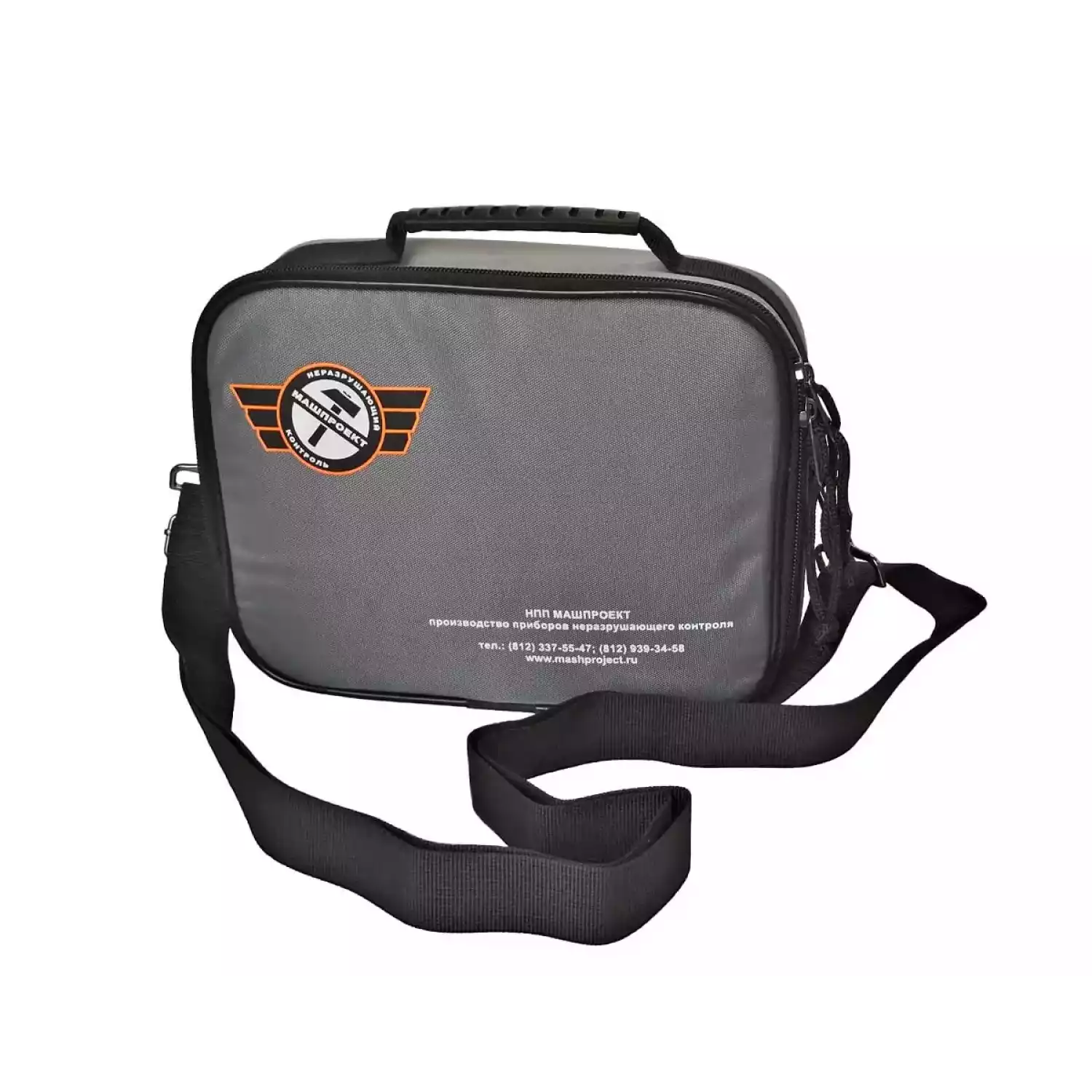

Чехол для защиты прибора;
Кабель для подключения к ПК, а так же специальное программное обеспечение;

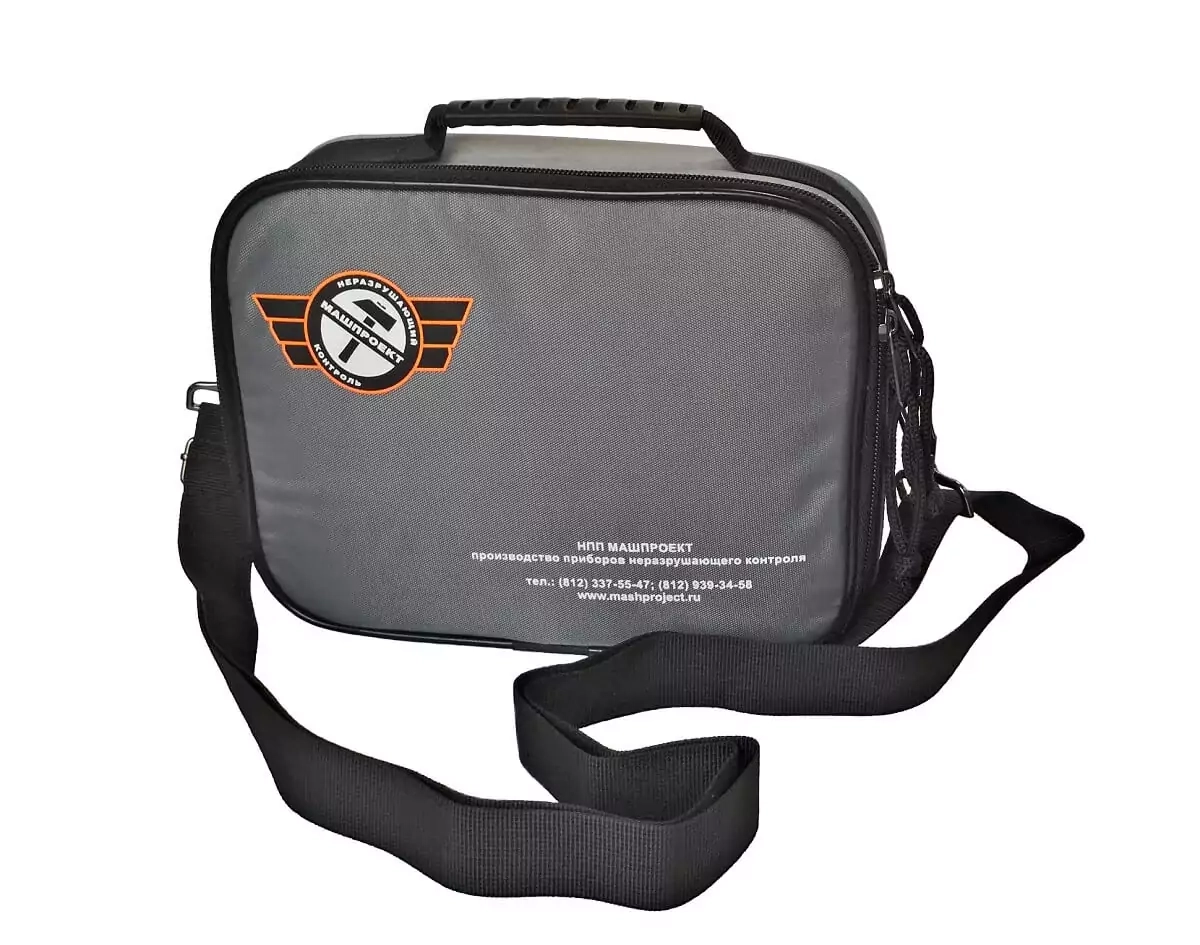

Транспортировочный кейс.

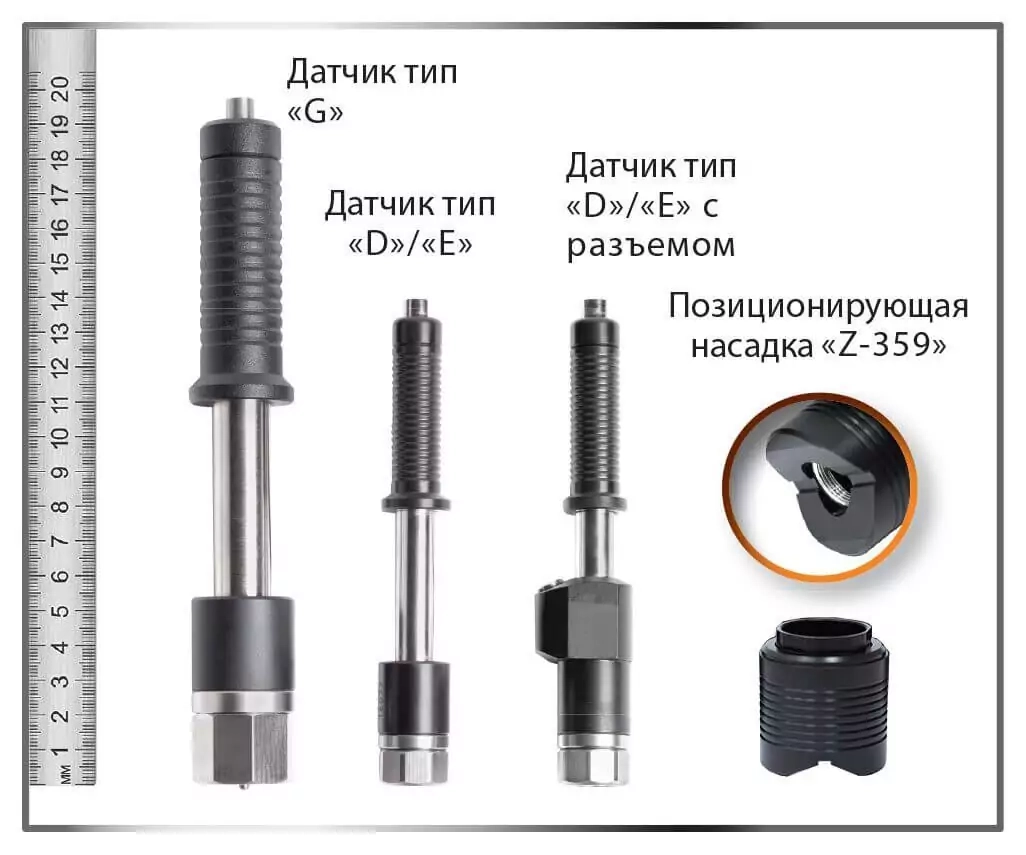

Дополнительные принадлежности

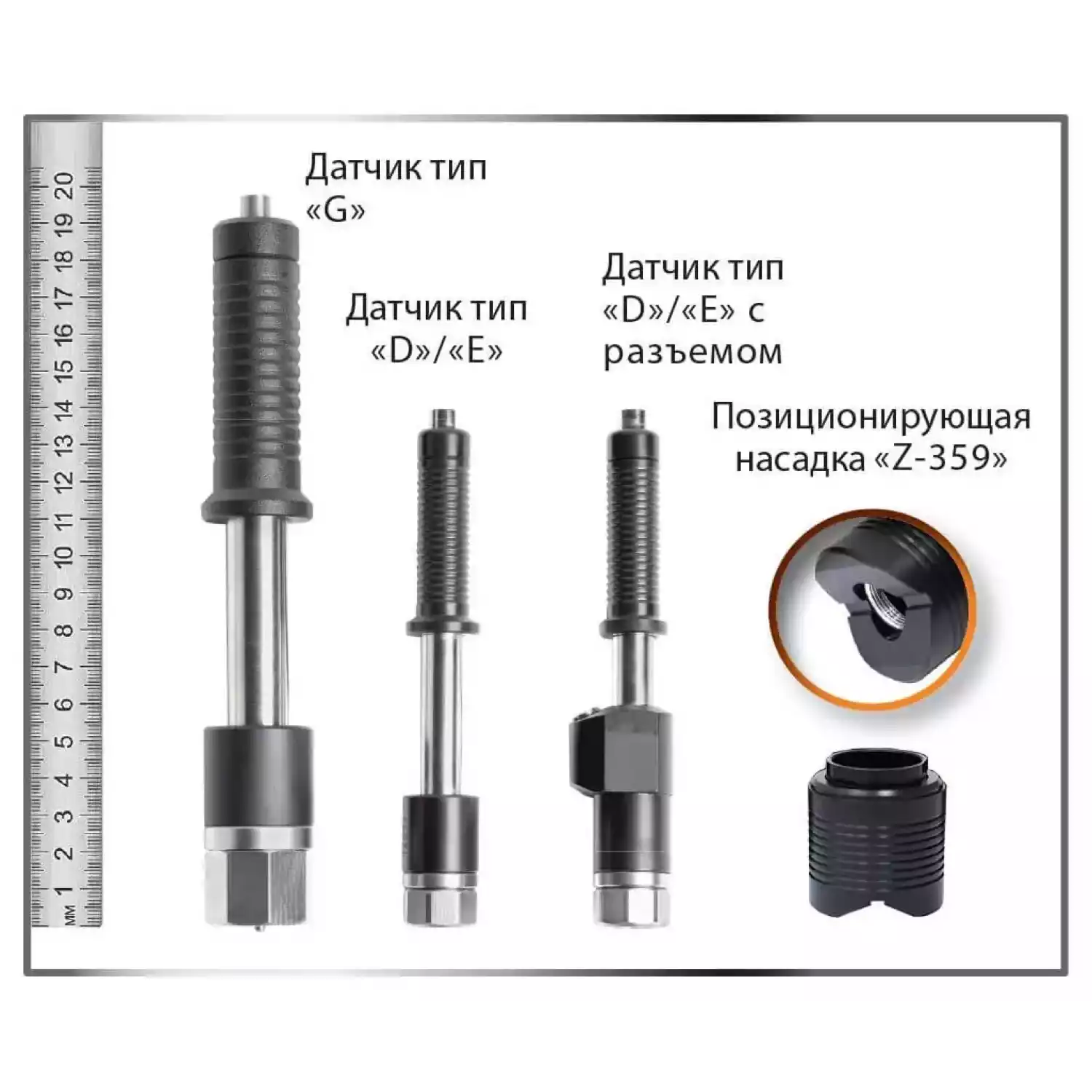

Датчик тип "D"	Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип "G"	Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.

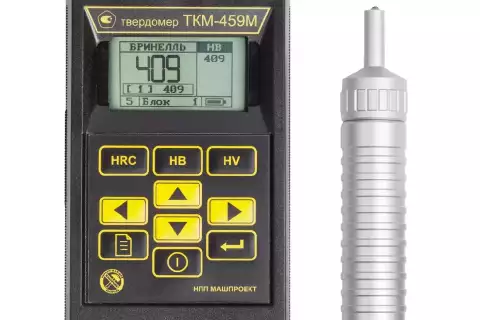

Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459)	Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.
Специализированная насадка Z-359	для облегчения позиционирования датчика D на цилиндрических поверхностях (диаметром от 18 мм.).
Эталонные меры твердости (по ГОСТ 9031-75)	Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка	Для подготовки зоны контроля на поверхности изделий

*Технические характеристики и комплект поставки твердомера могут быть изменены производителем без предварительного уведомления.
