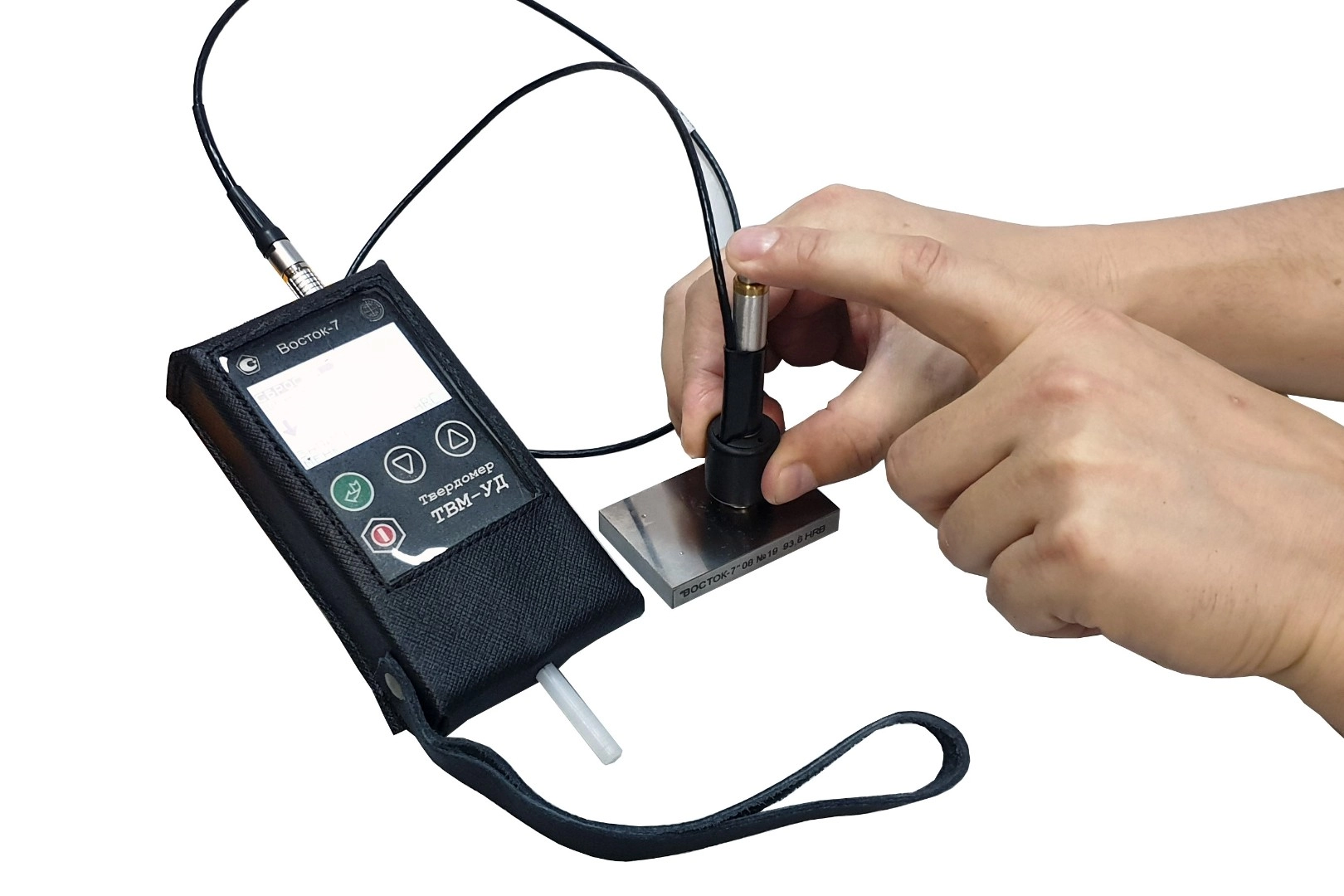

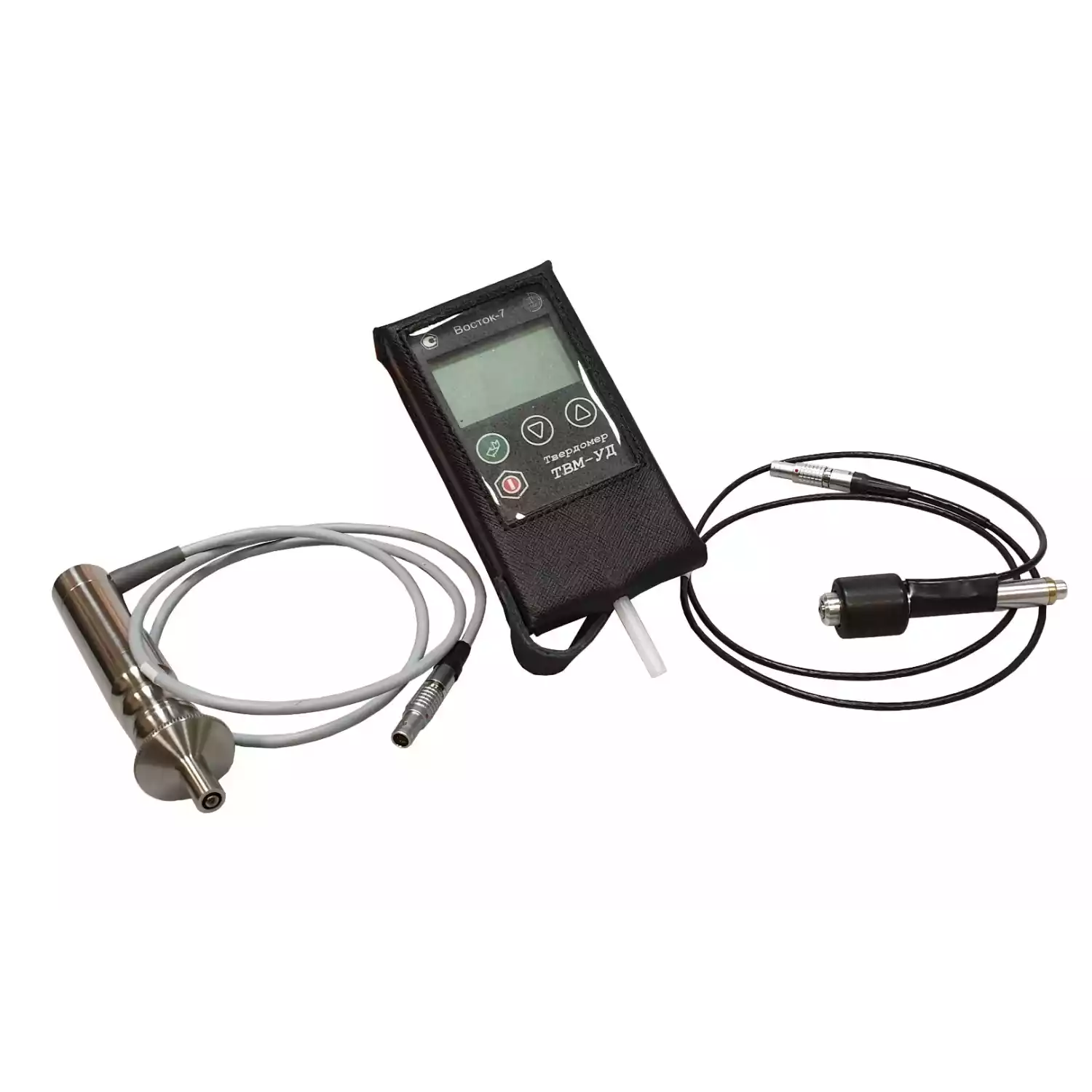

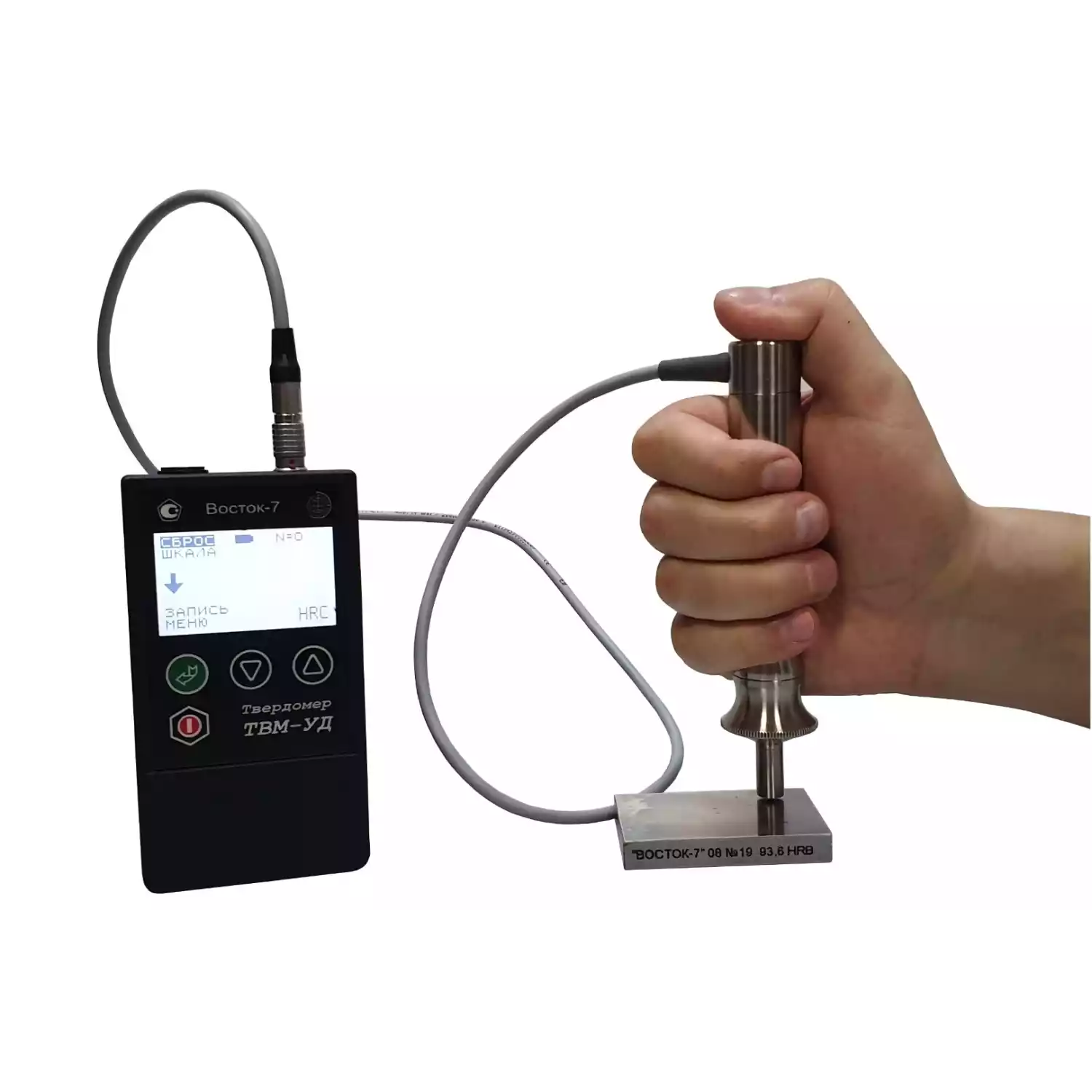

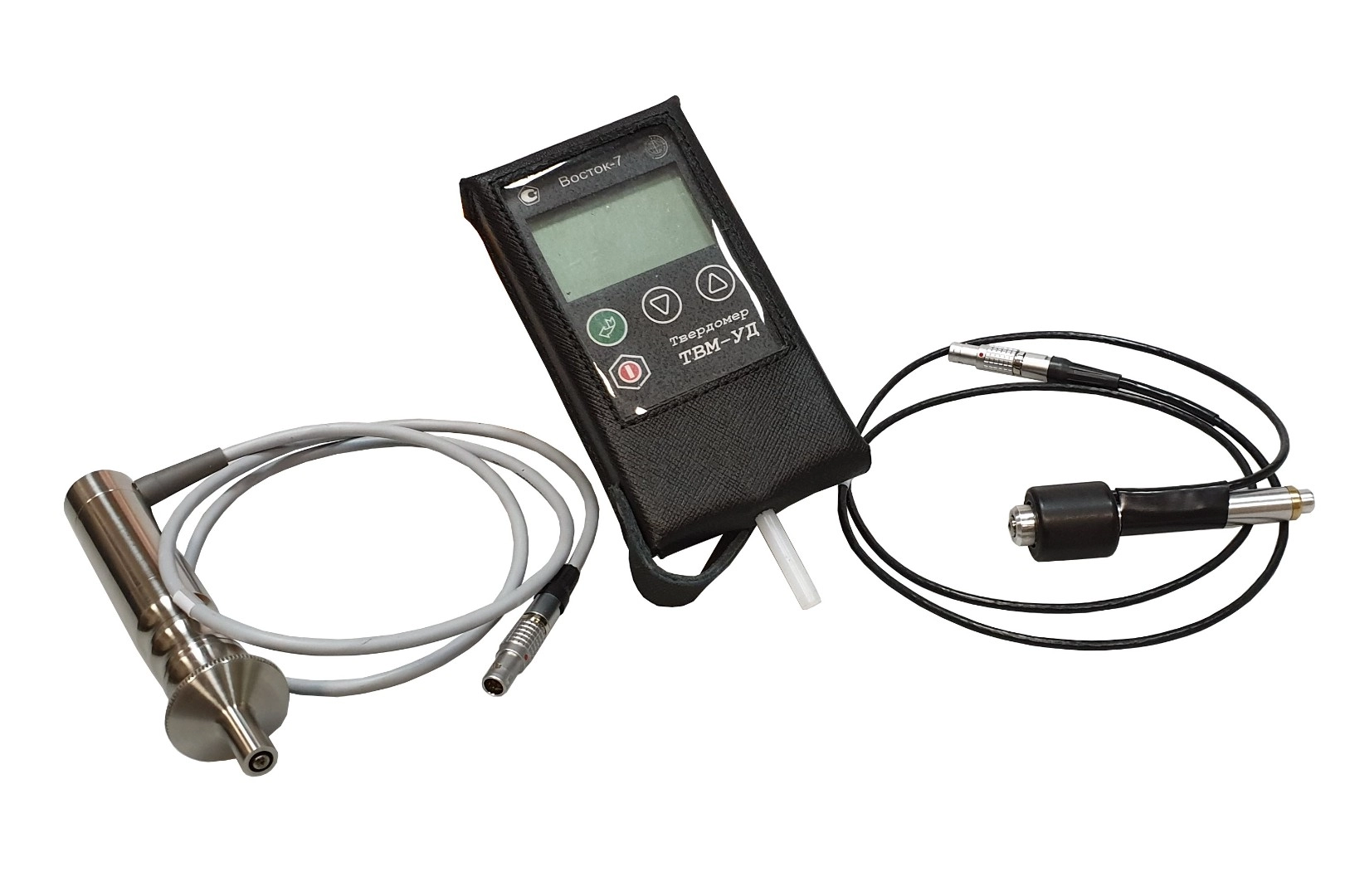

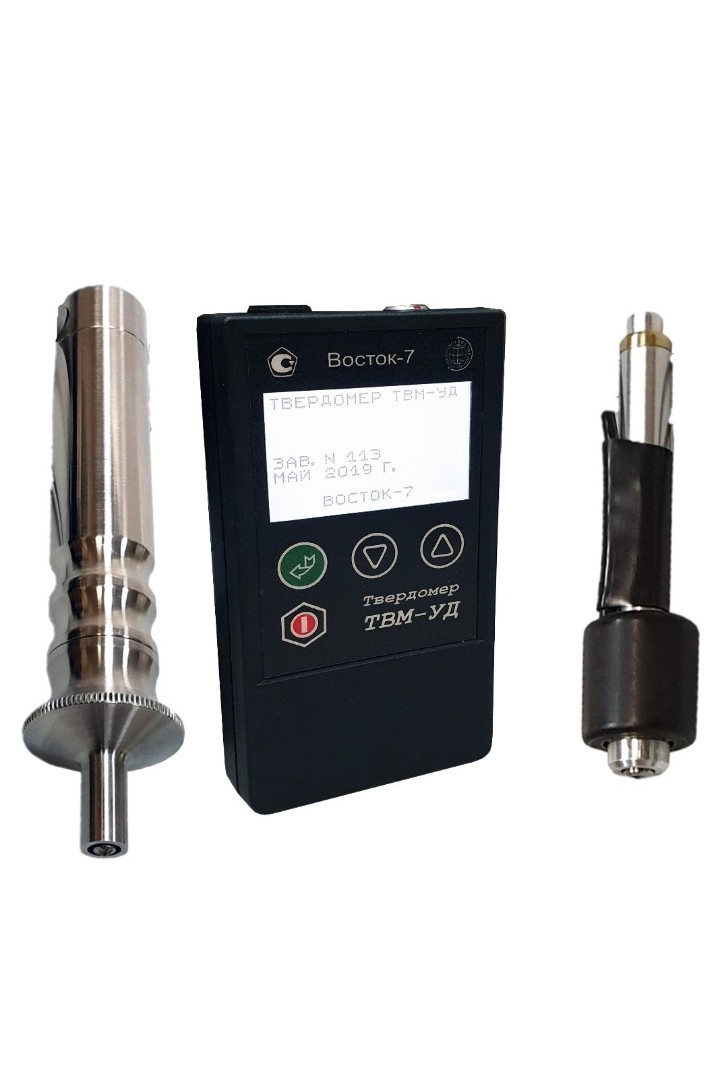

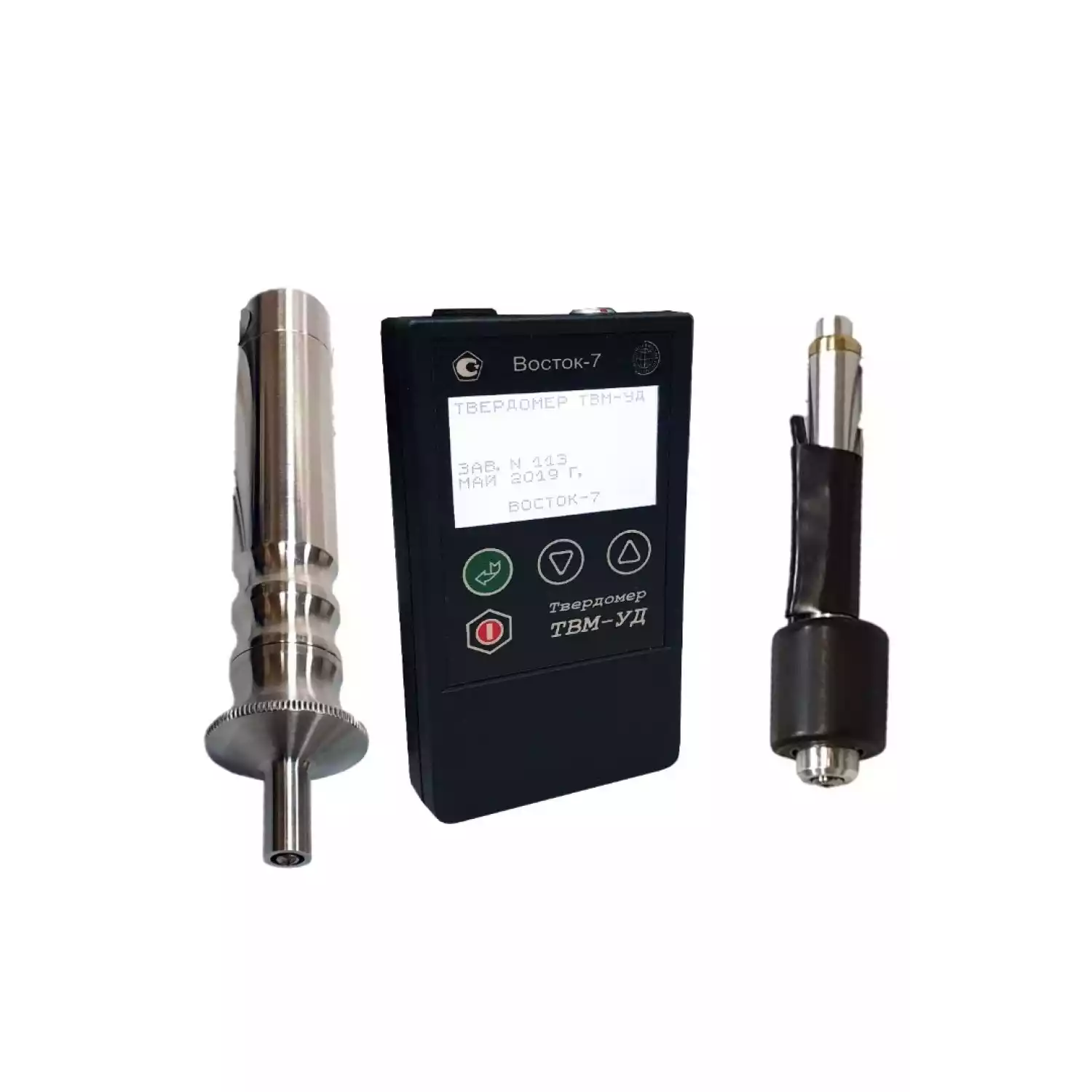

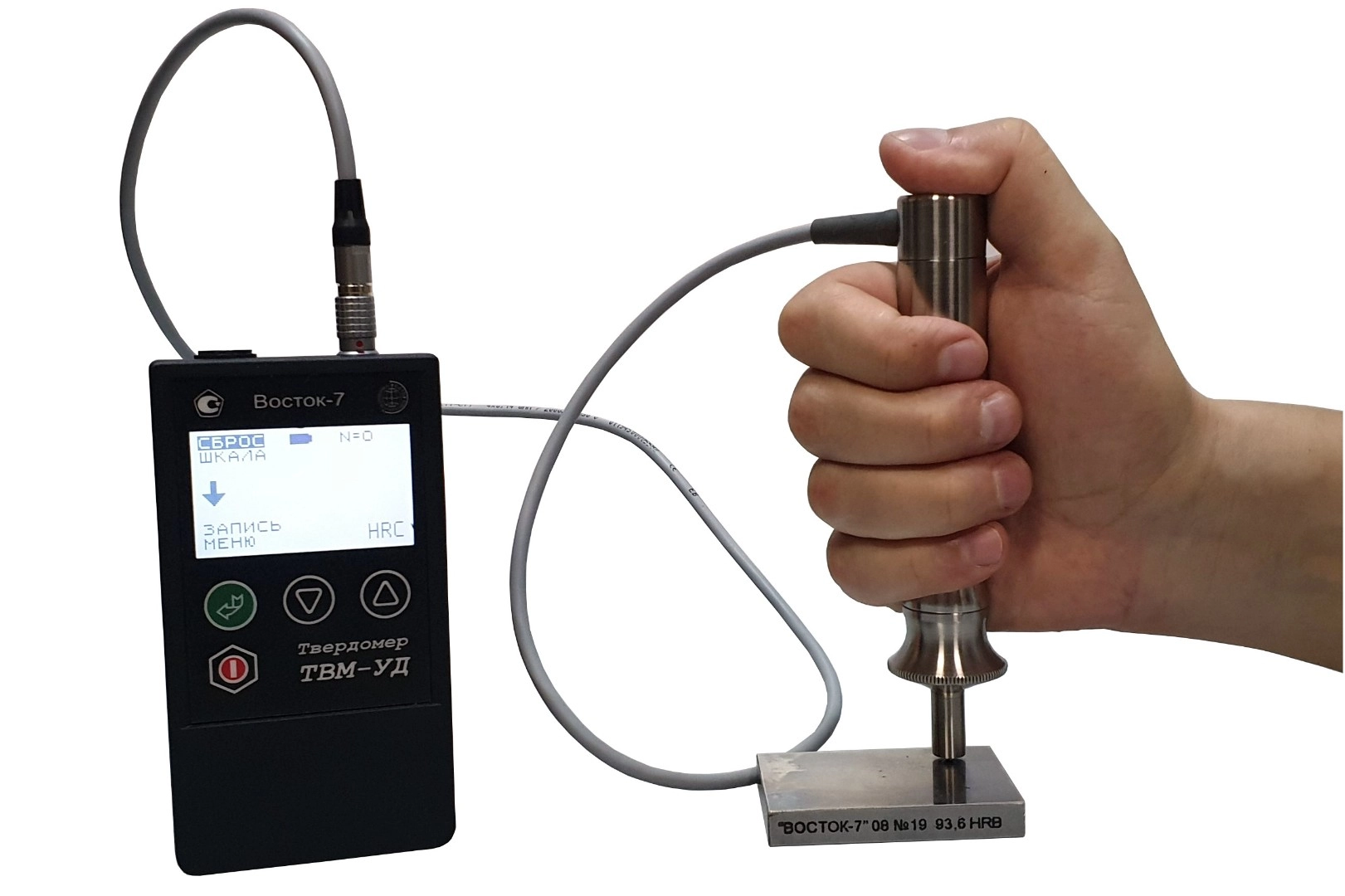

Комбинированный твердомер ТВМ-УД

Тип оборудования: Твердомер комбинированный, ультразвуковой твердомер, динамический твердомер

Производитель: Восток-7

Модель: ТВМ-УД

Гарантия: 1 год

Описание комбинированного твердомера ТВМ-УД:

Твердомер портативный комбинированный модификации ТВМ-УД (далее твердомер) предназначен для измерения твёрдости изделий из металлов и сплавов. Твердомер измеряет твёрдость по методу Либа (датчик динамический) или UCI методом (датчик ультразвуковой) в зависимости от типа подключенного датчика. Измеренное датчиком значение твёрдости может быть переведено в твёрдость по Бринеллю, Роквеллу и Виккерсу (HB, HR и HV соответственно) и в предел прочности (R_m в соответствии с ГОСТ 22761-77). Перевод осуществляется различным образом для различных металлов и используемых типов датчиков. Переводные таблицы введены в память прибора и перевод осуществляется автоматически.

Твердомеры портативного типа используют “косвенный” метод измерения твёрдости, в отличии от твердомеров переносного или стационарного типов, которые используют “прямой” метод измерения твёрдости. При использовании твердомеров стационарного и переносного типов для измерения по шкалам твёрдости Роквелла, Бринелля или Виккерса требуется, чтобы испытываемый образец помещался под измерительным устройством; что не всегда возможно. Твердомеры портативного типа относятся к неразрушающим методам контроля и позволяют:

проводить измерение твёрдости поверхностного слоя металла, подвергнутого напылению, наплавлению, механической, термической и др. видам поверхностной обработки металла. Такой контроль твёрдости недоступен для твердомеров стационарного и переносного типов, которые под действием больших нагрузок «продавливают» поверхностный слой.
проводить измерение твёрдости не только в лаборатории, но и непосредственно на месте эксплуатации или производства изделия в цеховых и полевых условиях.
проводить измерение твёрдости крупногабаритных изделий и труднодоступных зон в изделии, когда применение твердомеров стационарного и переносного типов невозможно из-за технических и конструкционных ограничений.
проводить экспресс-анализ твёрдости с высокой производительностью – для одного измерения твёрдости требуется в 10 раз меньше времени, чем для твердомеров стационарного и переносного типов.
проводить измерения на выпуклых и вогнутых поверхностях, недоступных для твердомеров стационарного и переносного типов

Технические характеристики ультразвукового твердомера ТВМ-УД:

Диапазон измерений

Шкала	HRC	HB	HV	σ_b (Н/мм²)*
Диапазон	20,0…67,9	95…450	95…950	375…1710

Погрешность

Шкала твёрдости	Погрешность, не более
Шкала “С” Роквелла	±2 HRC
Шкала Бринелля	±12 HB
Шкала Виккерса	±15 HV
*Шкала предела прочности R_m(σ_b)	±5 % Мпа (Н/мм²)

*Шкала предела прочности R_m(σ_b) позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля

Общие характеристики твердомера

Количество дополнительных шкал твёрдости для самостоятельной калибровки пользователем (шкалы HSD, HRC2, HV2, HV и HSD2). Можно откалибровать по шкалам HRA, HRB, HRN, HRT и др.	5 шкал твёрдости
Время на каждое измерение твёрдости (среднее):	2 сек
Память: количество сохраняемых результатов измерений твёрдости, max	2.000
Статистика значений из серии измерений (кол-во измерений/среднее значение/разброс измерений)	ДА
Автоматическое удаление некорректных (ошибочных) результатов из статистики	ДА
Время работы прибора при полном заряде электропитания, не менее	50±10 ч
Электропитание –2 элемента или аккумулятора размера АА	2.0-3.2 В
Автоматическое отключение питания через	3±1 мин
Диапазон температур: · При эксплуатации · При транспортировке и хранении твердомера	-5 °С…+40 °С -15 °С…+65 °С
Относительная влажность воздуха	30 %…80 %
Масса твердомера с датчиками и элементами питания, не более	0,45 кг
Габаритные размеры (ВШГ), не более: электронный блок датчик ультразвуковой датчик динамический	1226523 мм 150Ø30 мм 86Ø22 мм
Масса полной комплектации твердомера (эл. блок, 2 датчика, зарядн. устр-во и пр.), не менее	800 гр.
Габаритные размеры упаковочной сумки-футляра (ВШГ), не более	260200120 мм.
Гарантийный срок эксплуатации	2 года

Характеристики твердомера с датчиками ультразвуковым и динамическим

Корректировка пространственного положения датчика:

· Датчик ультразвуковой тип У

· Датчик динамический тип Д

Не требуется

Ручная

Измерительное усилие датчика:

· Датчик ультразвуковой тип У

· Датчик динамический тип Д

50 Н

Масса контролируемого изделия:

· Датчик ультразвуковой тип У:

без использования дополнительных мероприятий, не менее

с использованием поддерживающего основания и контактной смазки, не менее

· Датчик динамический тип Д:

· без использования дополнительных мероприятий, не менее

· с использованием поддерживающего основания

с использованием поддерживающего основания и контактной смазки, не менее

1,0 кг

0,05 кг

5 кг

2…5 кг

0,05 кг

Толщина контролируемого изделия, не менее:

· Датчик ультразвуковой тип У:

без использования дополнительных мероприятий

с использованием дополнительных мероприятий

· Датчик динамический тип Д:

без использования дополнительных мероприятий

с использованием дополнительных мероприятий

3 мм

1 мм

20 мм

5 мм

Шероховатость контролируемой поверхности, не более (R_a)

· Датчик ультразвуковой У:

· Датчик динамический тип Д:

≤3,2

Радиус кривизны измеряемой поверхности, не менее

· Датчик ультразвуковой тип У:

· Датчик динамический тип Д:

50 мм

15 мм

Минимально необходимый диаметр подготовленной поверхности для проведения измерений

· Датчик ультразвуковой тип У:

· Датчик динамический тип Д:

3 мм

10 мм

Минимальное расстояние между:

Соседними точками измерений (отпечатками)

· Датчик ультразвуковой тип У:

· Датчик динамический тип Д:

Центром точки измерения и краем поверхности изделия

· Датчик ультразвуковой тип У:

· Датчик динамический тип Д:

1 мм

3 мм

1 мм

5 мм

Комплект поставки динамического твердомера ТВМ-УД:

БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость твердомера)
Наименование	Кол-во, шт.
Электронный блок твердомера с элементами питания тип АА	1
Датчик ультразвуковой тип У (по заказу может быть исключён)	1
Датчик динамический тип Д (по заказу может быть исключён)	1
Шомпол к датчику динамическому тип Д	1
Кабель USB для связи с компьютером	1
Зарядное устройство для элементов питания тип АА	1
Дискета с программным обеспечением	1
Кожаный чехол	1
Паспорт и методика поверки ( в разработке)	1
Сертификат о поверке (в разработке)	1
Упаковочная сумка-футляр	1
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость твердомера)
Меры твёрдости (ГОСТ 9031-75; 8.426-81) по шкалам HRA, HRB, HRC, HB, HV, HSD
