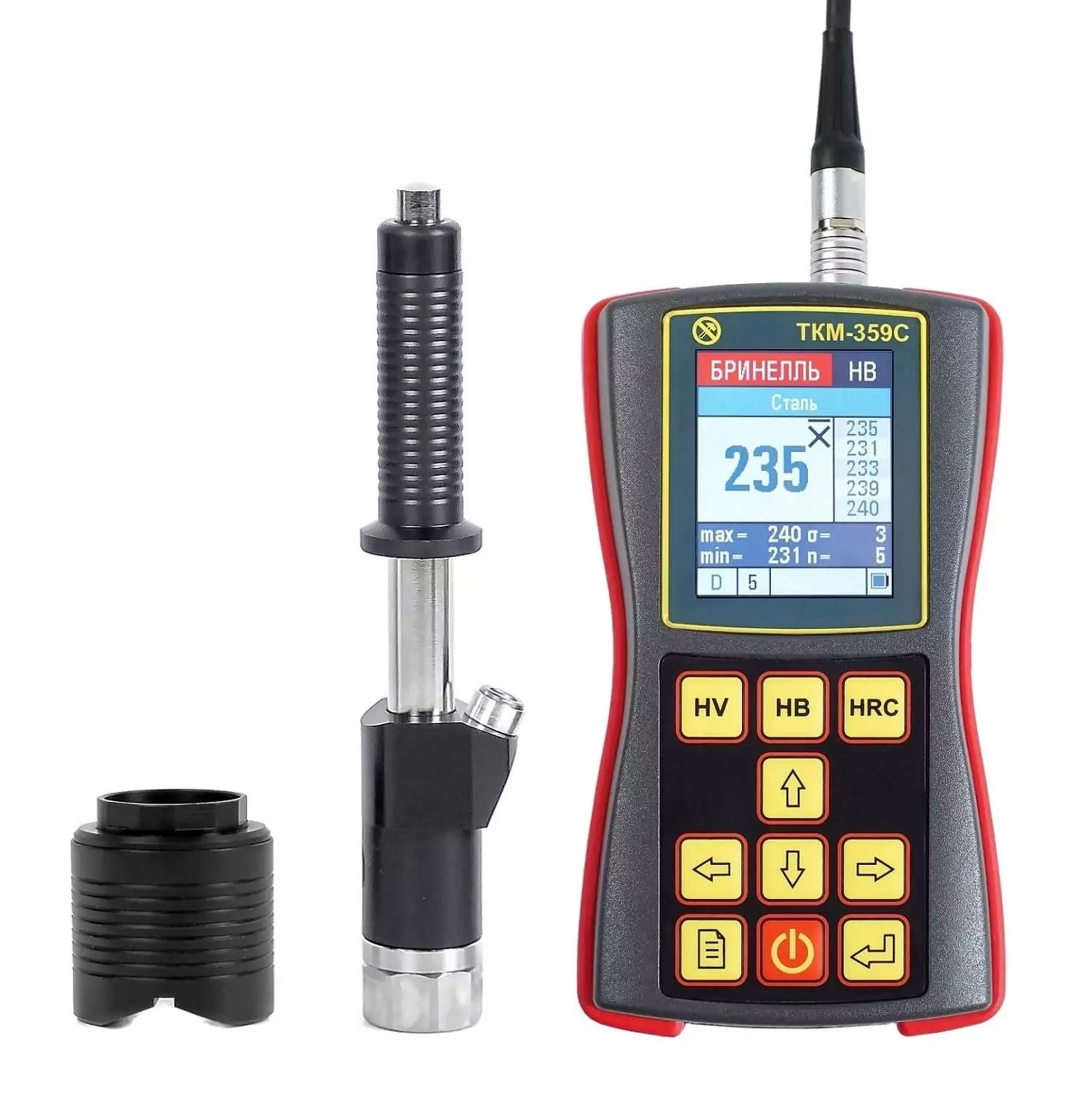

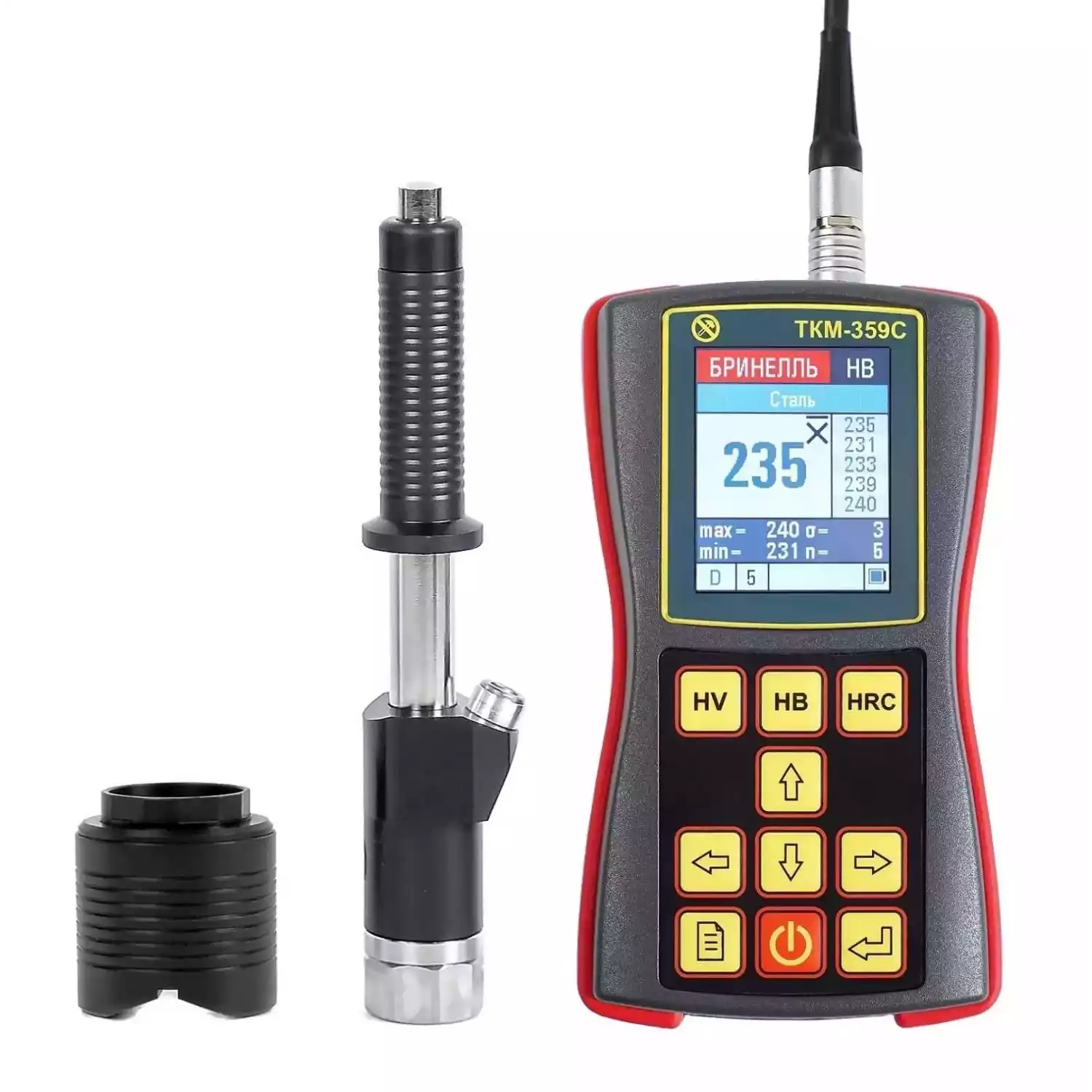

Твердомер динамический ТКМ-359C комплект «Специальный»
Артикул: 7281

Твердомер динамический ТКМ-359C комплект «Специальный»

Артикул: 7281
Высокоточный динамический твердомер ТКМ-359С является представителем последнего поколения измерительных приборов неразрушающего контроля. Прибор предназначен для измерения твердости металлов, в том числе для контроля качества термообработки, заливки ТВЧ и оценки механической прочности. Ударопрочный, корпус защищен от влаги и пыли, что позволяет эксплуатировать прибор в сложных производственных и полевых условиях. Яркий графический OLED дисплей обеспечивает удобство использования прибора даже в условиях плохой видимости.
Подробнее
Под заказ
Срок поставки от 7 дней
135 476 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Тип оборудования: Динамический твердомер, измеритель твердости

Производитель: Машпроект Россия

Серия: ТКМ

Модель: ТКМ-359С

Описание: Прибор для измерения твердости металлов

Гарантия на динамический твердомер ТКМ-359С: 3 года

Динамический твердомер ТКМ-359С прошел Государственную метрологическую аттестацию, имеет сертификат и внесен в Государственный реестр средств измерений Российской Федерации.

Назначение прибора:

Ультрасовременный высокоточный твердомер ТКМ-359С - представитель нового поколения измерительных приборов НК.

Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.

Прибор предназначен для оперативного измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности.

Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплутационных условиях.

Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах.

Твердомер ТКМ-359С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HL, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

Твердомер оснащен дополнительными шкалами для контроля твердости различных типов металлов и сплавов без введения дополнительных характеристик (калибровок).

Уникальная система статистической обработки позволяет проводить анализ результаов измерений непосредственно на дисплее твердомера.

Динамический твердомер ТКМ-359 (модификации ТКМ-359С, ТКМ-359М) прошел метрологическую аттестацию.

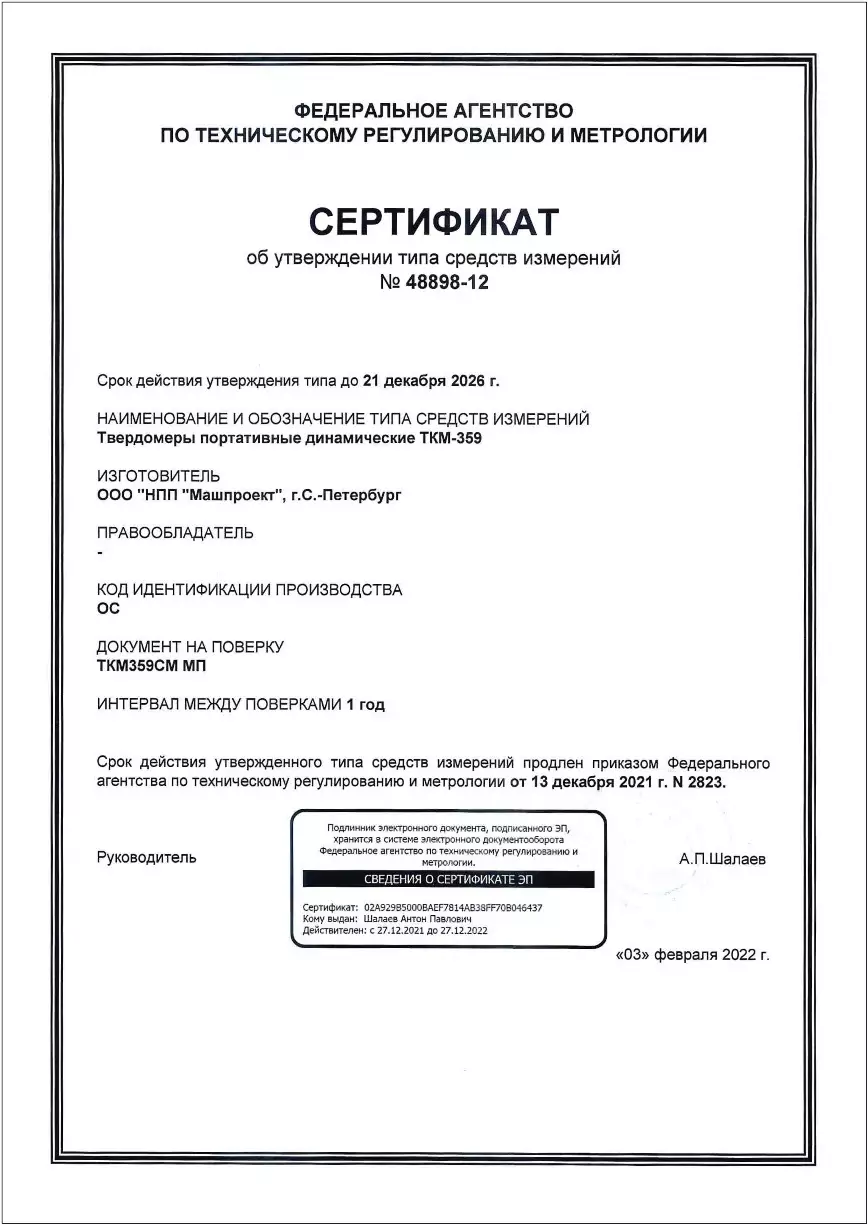

  • Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реесте № 48898-12)
  • Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реесте № РБ 03 03 3797 12)
  • Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05068-2013/48898-12)

Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды.

В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй".

В основу принципа действия прибора заложен данамический метод определения твердости.

Особенности твердомера

  • Ударопрочный прорезиненный корпус электронного блока - обеспечивает защиту от пыли, влаги и механических воздействий.
  • Яркий цветной графический OLED дисплей - снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
  • Интеллектуальный режим усреднения показаний - возможность автоматического отброса результатов некорректно проведенных замеров.
  • Уникальная система статистической обработки - обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
  • Гибкая организация памяти - для записи результатов измерений и последующего анализа.
  • Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости - в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
  • Оперативное программирование дополнительных калибровок к шкалам твердомера - с использованием не более чем двух контрольных образцов.
  • Программирование дополнительных шкал - с использованием от 2-х до 10-ти контрольных образцов.
  • Сигнализация выхода результата измерения за установленные пределы.
  • Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу "ВКЛЮЧАЙ И РАБОТАЙ"

Преимущества твердомера в эксплуатации

  • Контроль основных типов металлов и сплавов без введения дополнительных клабровок (конструкционные и инструментальные стали, чугуны, алюминиевые сплавы, латуни, бронзы).
  • Испытательный индентер, обеспечивающий ресурс работы датчика до 450 000 измерений (даже при контроле изделий высокой твердости).
  • Отсутствие влияния пространственного положения датчика на результат измерения.
  • Возможность оснащения дополнительными сменными датчиками (в т. ч. запасными) и позиционирующими насадками.
  • Работа по грубой поверхности.
  • Контроль в труднодоступных местах, при различной ориентации датчика.

Система статистической обработки твердомера

Вычисления выполняемые в ходе измерений (определяются пользователем):

  • Усреднение с автоматическим отбросом некорректно выполненных замеров.
  • Показ всех замеров в серии.
  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
  • Сигнализация о результах выходящих за установленный диапазон.

Обработка выполняемая в с группами результатов в памяти прибора:

  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
  • Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
  • Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.
    Построение графиков:
  • Относительно среднего значения.
  • Относительно значения задаваемого пользователем.
  • Относительно диапазона задаваемого пользователем.

Основные технические характеристики твердомера

Диапазон измерений (стандартное исполнение)

по Роквеллу:
по Бринеллю:
по Виккерсу:

20 - 70 HRC
90- 460 HB
230 - 940 HV

Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
по Роквеллу: 2 HRC
по Бринеллю:
в диапазоне 90 - 180 HB 10 HB
в диапазоне 180 - 250 HB 15 HB
в диапазоне 180 - 250 HB 20 HB
по Виккерсу:
в диапазоне 240 - 500 HV 15 HV
в диапазоне 500 - 800 HV 20 HV
в диапазоне 800 - 940 HV 20 HV
Диаметр площадки для установки датчика:
на плоскости
в пазу (глухом отверстии)
1 мм
5 мм
Число замеров для вычисления среднего значения: 1 - 99
Количество алгоритмов отброса результатов неорректно совершенных замеров 3
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем): результаты статистической обработки
Емкость памяти результатов измерений: 12 400
Число дополнительных индивидуальных калибровок: 50 (по 5 для каждой шкалы прибора)
Число шкал программируемых пользователем: 3
Сигнализация выхода за допустимый дапазон: настраиваемая пользователем
Цветовая палитра дисплея: настраиваемая пользователем
Подсветка дисплея: настраиваемая пользователем
Время автоматического выключения прибора: настраиваемая пользователем
Размеры электронного блока твердомера: 125 х 70 х 40
Питание: аккумуляторное (возможно использование батареек)
Масса твердомера: 0,4 кг
Диапазон рабочих температур: -15 ... +40 °С
Гарантийный срок обслуживания: 30 месяцев

Требования к контролируемому изделию

Изделия массой более 5 килограмм и толщиной более 6 мм. не требуют дополнительных мероприятий.
Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм. не требуют дополнительных мероприятий.
Остальные изделия необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ")
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)

для датчика типа "D" - 3,2 Ra
для датчика типа "G" - 7,2 Ra
для датчика типа "E" - 1,6 Ra



Комплектация твердомера ТКМ-359С:

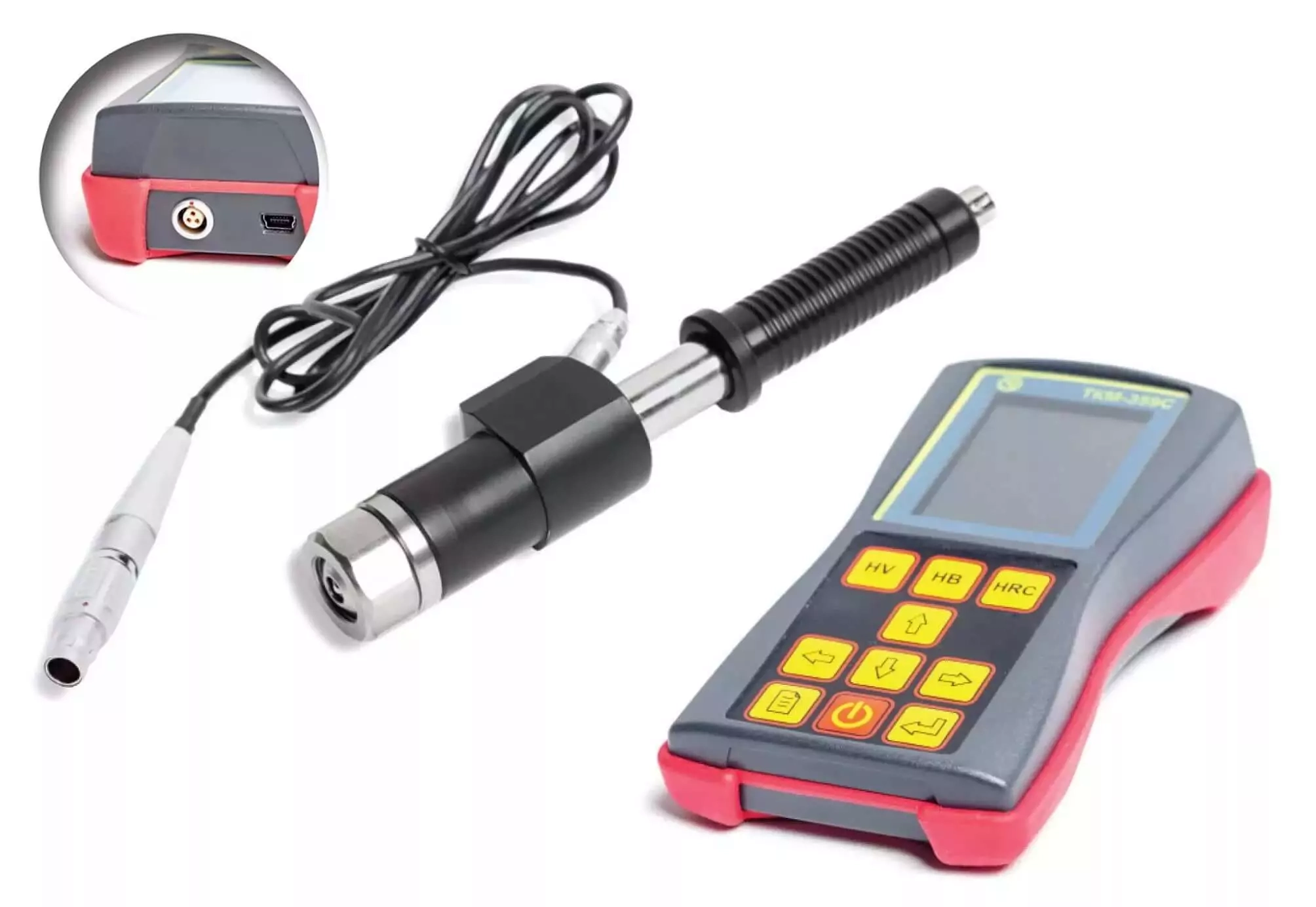

  • Электронный блок твердомера;
  • Штатный датчик типа «D»;
  • Аккумуляторная батарея;
  • Зарядное устройство;
  • Руководство пользователя;
  • Свидетельство о поверке (отметка в РЭ);
  • Чехол для защиты прибора;
  • Кабель для подключения к ПК, а так же специальное программное обеспечение;
  • Транспортировочный кейс.

Дополнительные принадлежности

Датчик тип "D" Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип "G" Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.
Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459) Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.
Специализированная насадка Z-359 для облегчения позиционирования датчика D на цилиндрических поверхностях (диаметром от 18 мм.).
Эталонные меры твердости (по ГОСТ 9031-75) Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка Для подготовки зоны контроля на поверхности изделий

Комплект поставки:

Наименование

  Кол-во

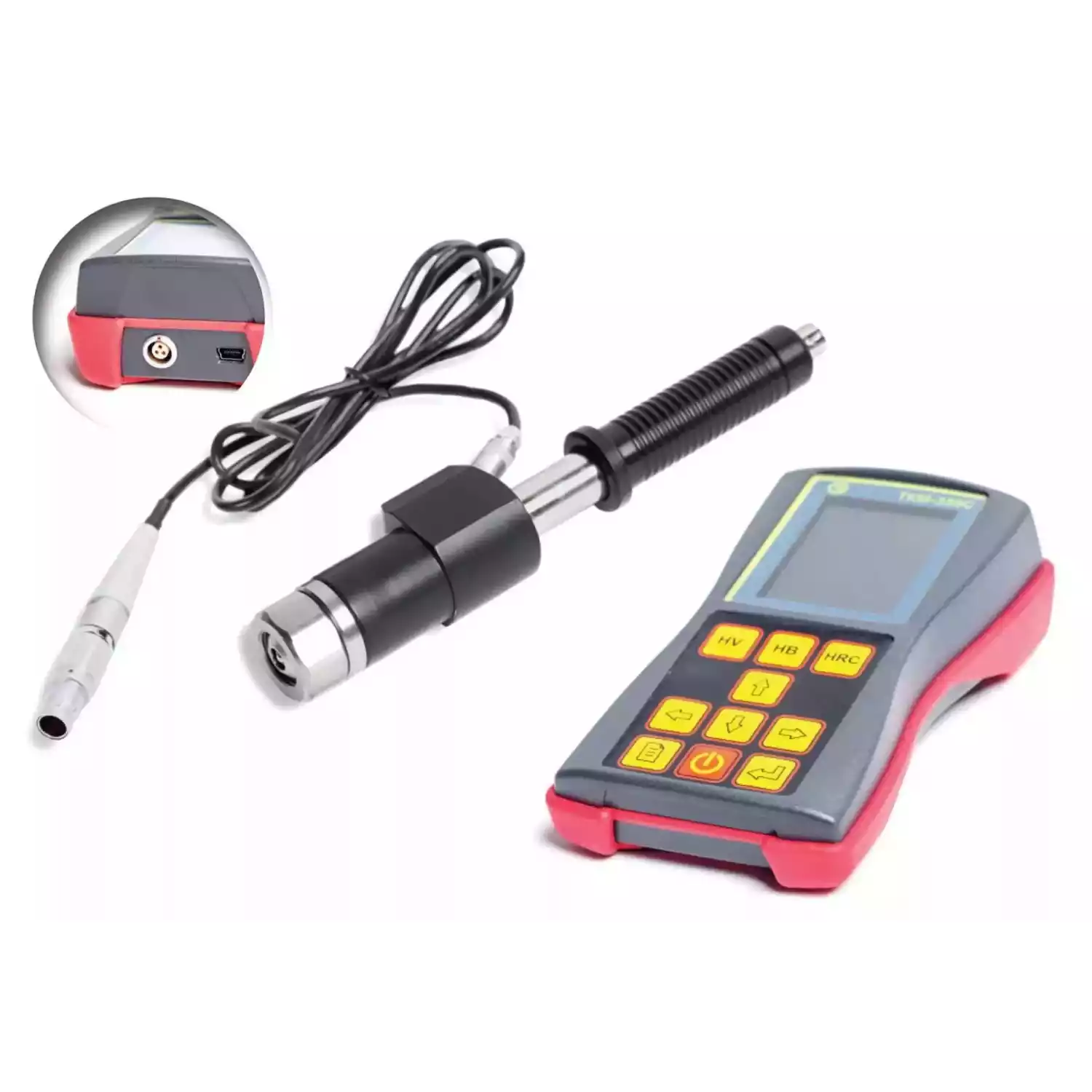

Электронный блок твердомера со встроенным аккумулятором

1

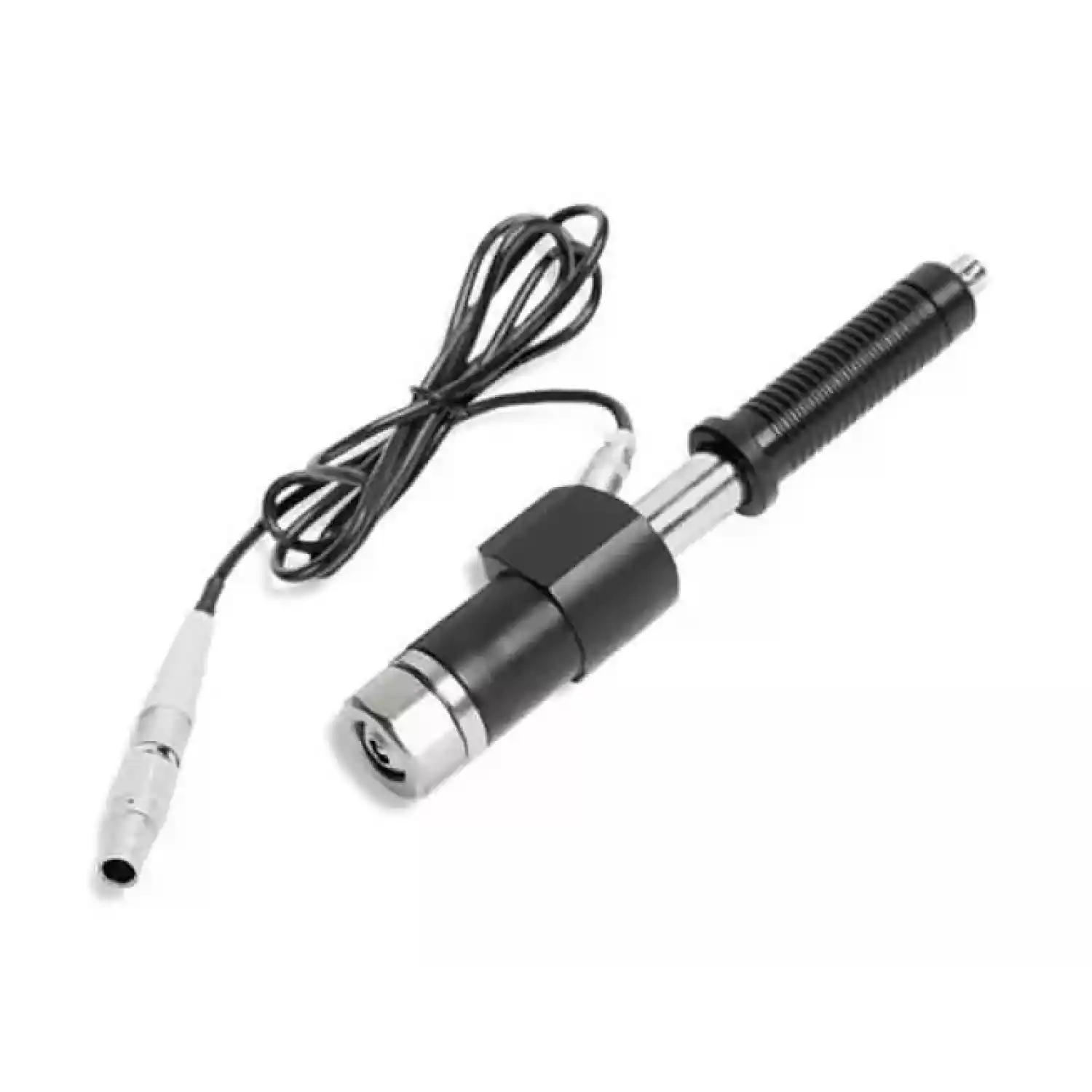

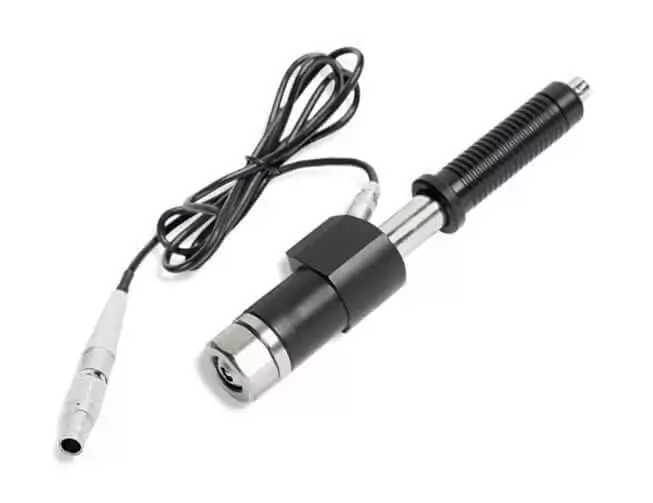

Датчик тип «D» с разъемом

1

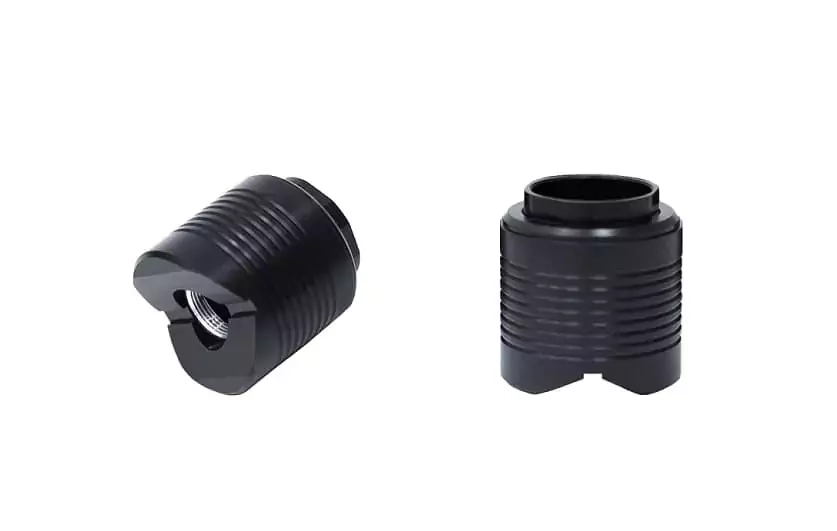

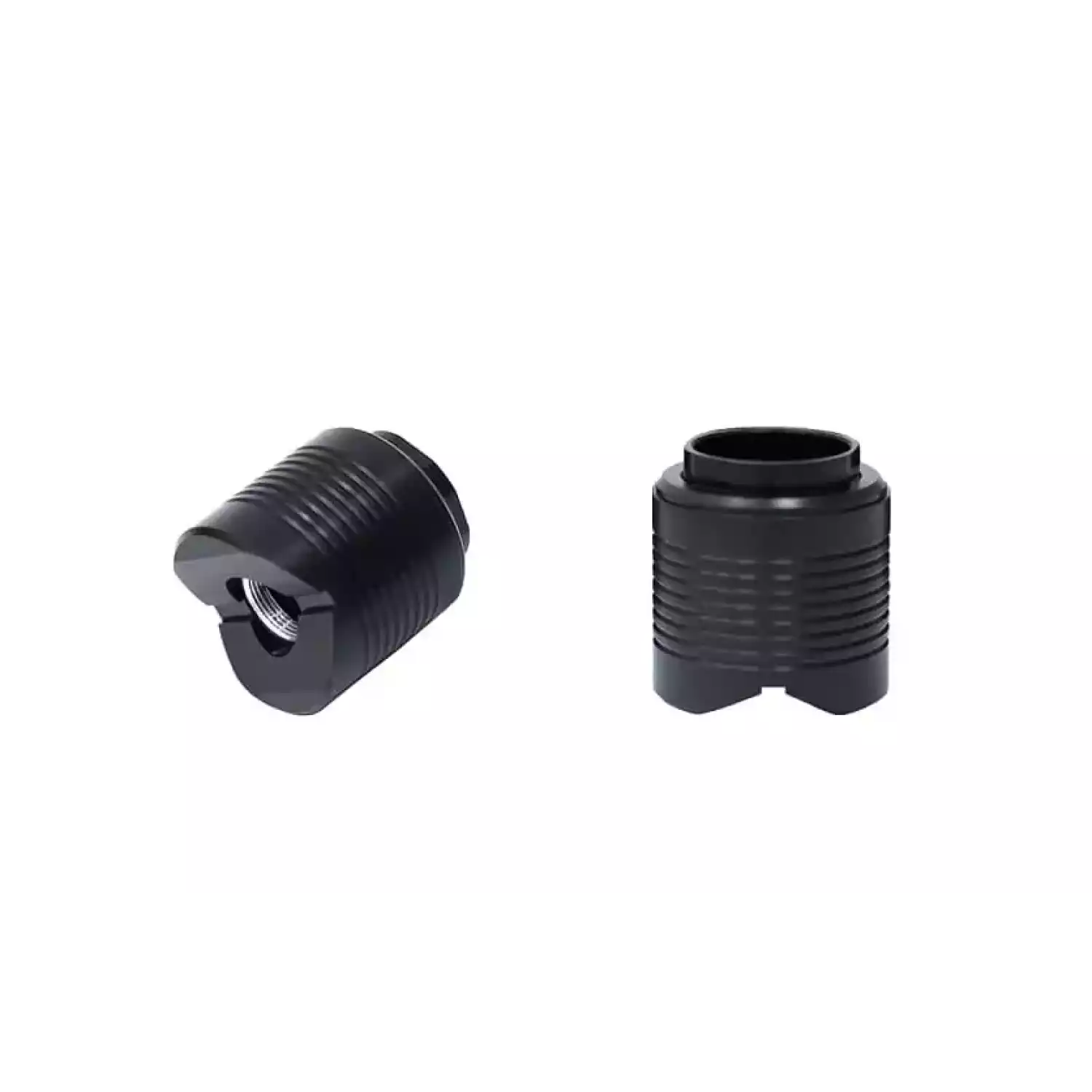

Позиционирующая насадка «Z-359» для сложных поверхностей

1

Зарядное устройство

1

Соединительный кабель к твердомерам серии ТКМ-359

2

Контрольный образец твердости HB

1

Руково­­­­дство по эксплуатации (совмещено с паспортом)

1

Свидетельство о поверке (или отметка в РЭ)

1

Программное обеспечение на CD-диске

1

USB-кабель для подключения к ПК

1

Чехол и манжета для закрепления прибора на груди (руке)

1

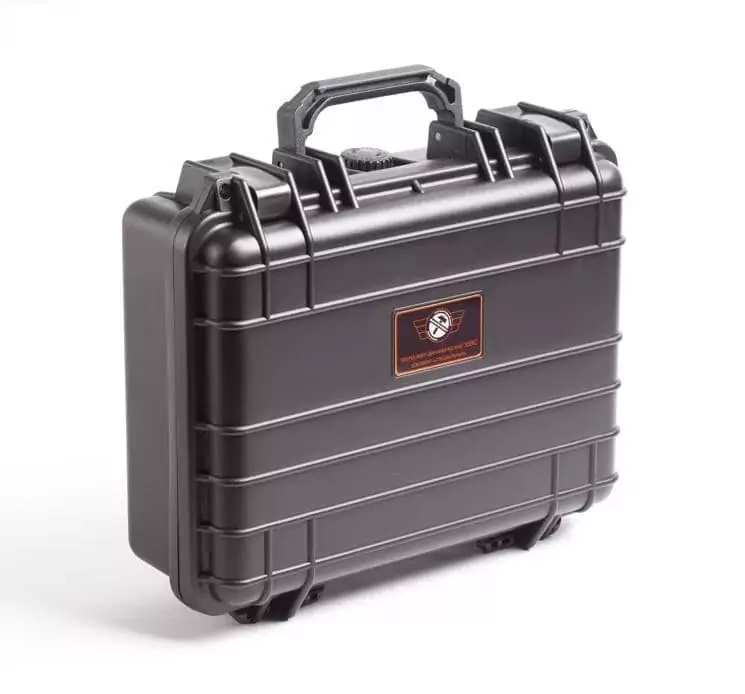

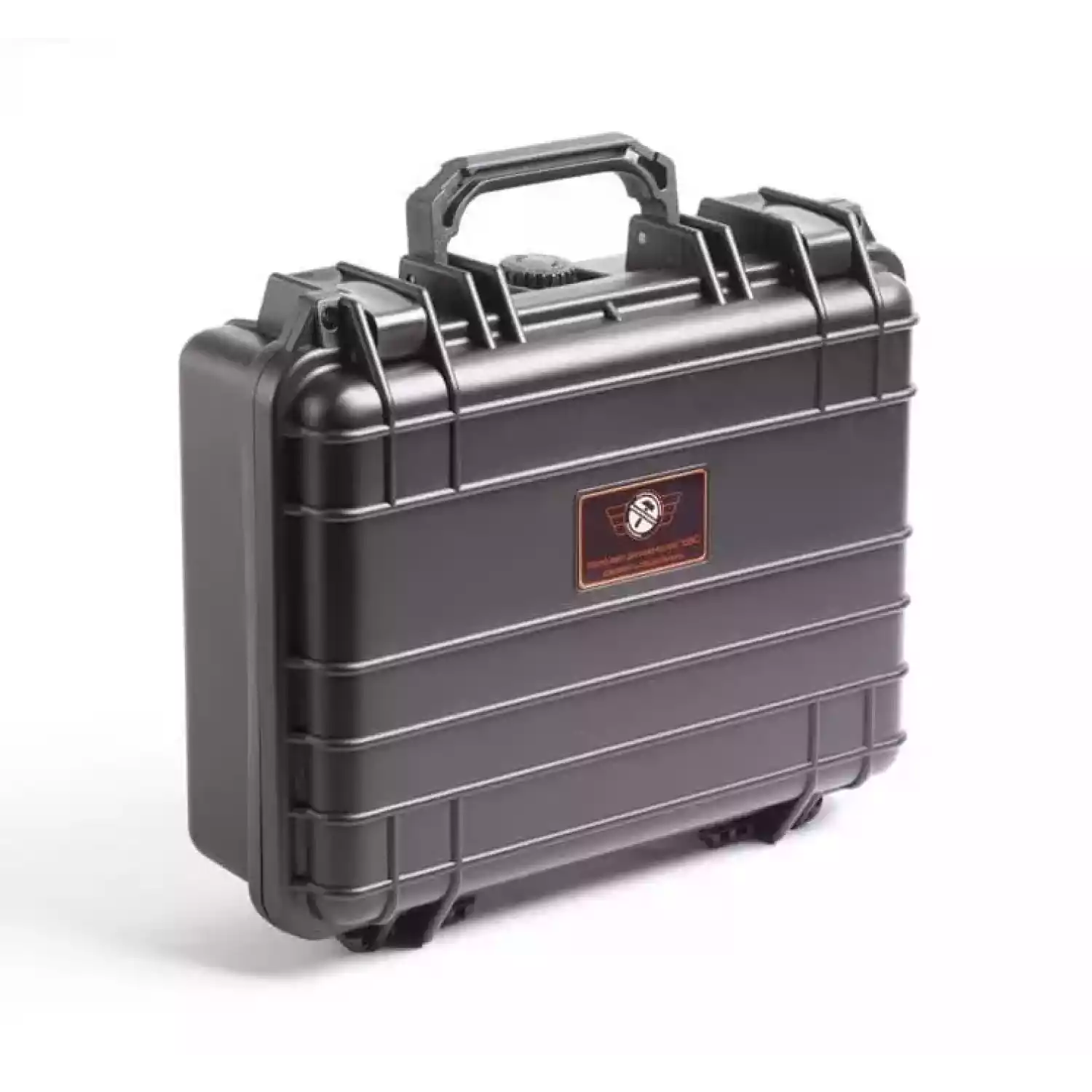

Специализированный кейс для переноски и хранения

1
