Твердомер Equotip 550 Portable Rockwell

Equotip 550 является наиболее универсальным решением «все в одном» для испытаний на твердость мобильными инструментами. Принцип измерения с PortableRockwell использует традиционный метод статических испытаний по Роквеллу, который особенно подходит для чувствительных к царапинам, полированных или тонких деталей, а также для профилей и труб.

В сочетании с датчиками EquotipLeeb, Equotip 550 может быть использован для испытаний на твердость по Leeb по динамическому методу (отскок). Это дополнительно позволяет на месте проводить автоматическую корреляцию значений по Leeb к верным значениям показателей твердости PortableRockwell.

Equotip с сенсорным экраном нового поколения предлагает продуманный интерфейс, разработанный экспертами отрасли для повышения эффективности и высокого уровня взаимодействия с пользователем. Усовершенствованное ПО включает в себя интерактивных помощников, автоматические процессы верификации, опции персонализации и функции пользовательских отчетов. Более того, прибор совместим с будущими разработками.

Полноцветный дисплей позволяет максимально эффективно проводить измерение и анализ полученных данных. Специально разработанный корпус оптимизирует работу с прибором на площадке в жестких условиях.

Отличительные особенности:

Equotip Portable Rockwell

Измерения по шкалам HRC и HV с интегрированным автоматическим преобразованием в значения по шкалам HB, HRA, HRB, и по многим другим употребительным шкалам в соответствии с ASTME140 и ISO 18265
Высокая точность ± 0,8 мкм (~ ± 1,0 по HRC) по всему диапазону
Быстрые и воспроизводимые показатели твердости металла независимо от материала и размеров образца
Глубина проникновения индентора составляет всего несколько мкм.

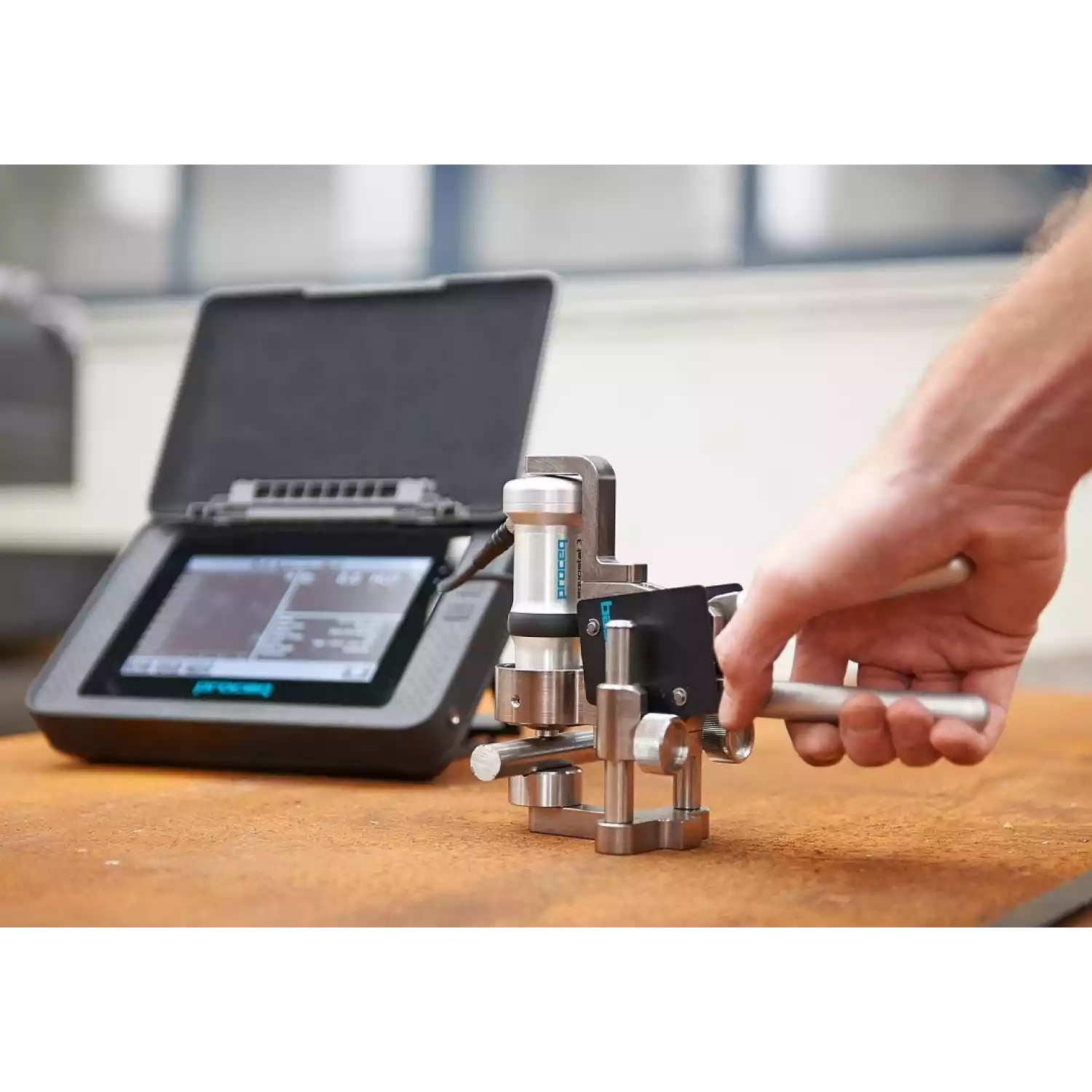

Уникальный зажим измерительного прибора и опорные ножки, доступные для зонда, позволяют проводить измерения на объектах с различной геометрией
Улучшенный вариант алгоритма для более быстрого измерения
Зонд может быть подключен непосредственно к компьютеру

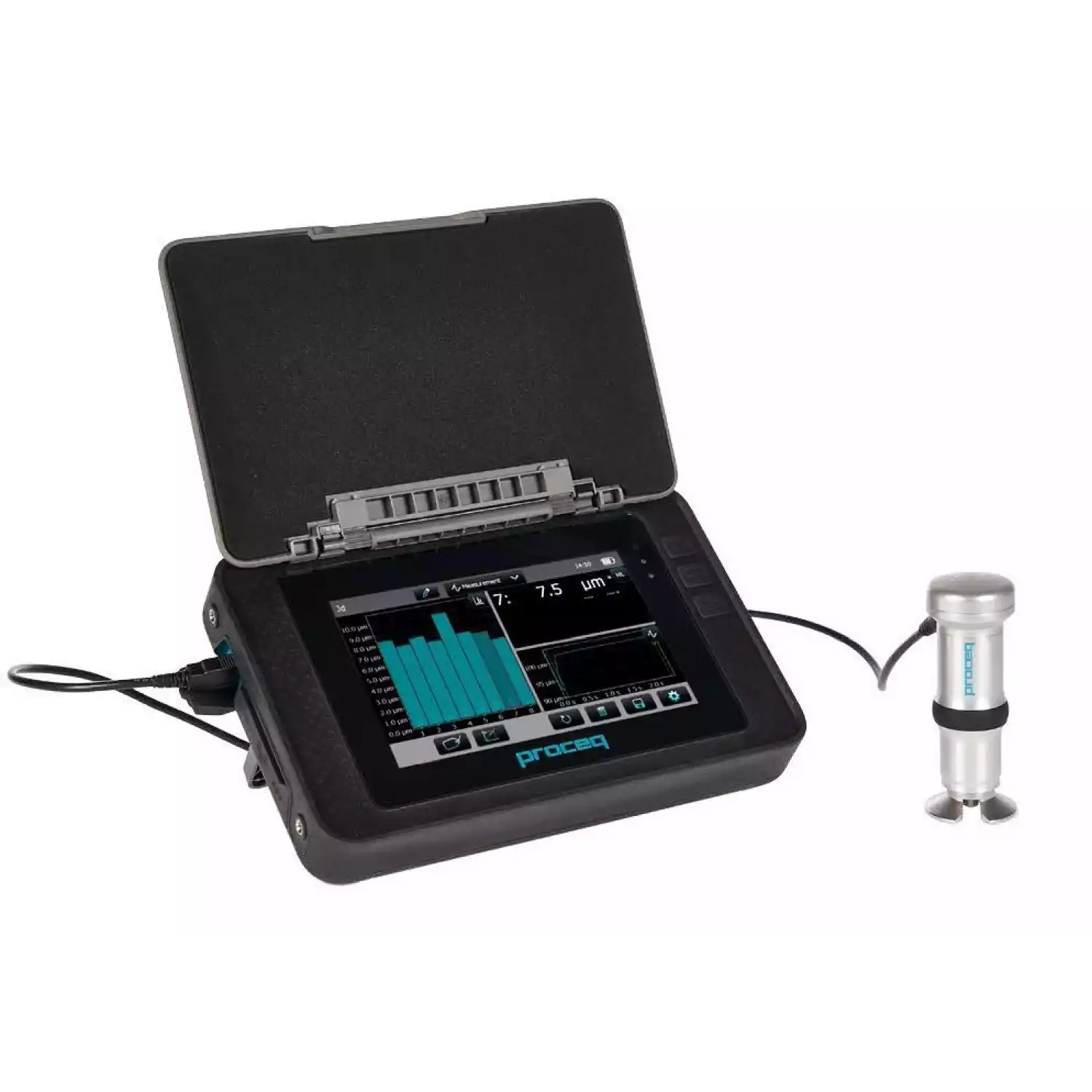

Equotip 550 Touchscreen Unit

Модульный принцип: гибкая конфигурация для широкого применения в различных отраслях промышленности с широким диапазоном зондов и дополнительных принадлежностей
Комбинированный метод: автоматическая корреляция данных по Leeb с верными показателями твердости PortableRockwell
Помощники: предварительно заданные параметры рабочих процессов для повышения надежности процесса и для повышения точности измерений
Автоматическая проверка: пошаговая проверка в соответствии с ISO 16859 и ASTMA956 Интерактивные помощники: экранные уведомления для получения наиболее релевантных установок для вашего применения
Кривые перевода: создание, редактирование и проверка кривых перевода материалов непосредственно на приборе
Пользовательские отчеты: модульный генератор позволяет составлять пользовательские отчеты измерений
Возможность автоматизации: интеграция автоматизации процесса неразрушающего испытания в системы управления качеством и среды автоматизированных испытаний
Корпус специально разработан для использования на площадке в жестких условиях (IP 54), включены ремень для переноски, встроенная стойка и солнцезащитное устройство
Цветной дисплей с высокой разрешающей способностью
Время работы батареи: > 8 часов
Флеш-память на 8 Гб
Двухъядерный процессор, поддерживающий разнообразные коммуникационные интерфейсы и интерфейсы периферийных устройств: разъем для зонда, USB-хост, USB-устройства и Ethernet-интерфейс
Надежная инвестиция в будущее за счет прямой совместимости с будущими разработками

Области применения:

Точное измерение твердости металла как у очень мягких, так и у очень твердых материалов
Тонкие детали, профили и трубы с толщиной стенок ≤ 2 мм, листы, бунтовой металл, а также детали толщиной 0,2 мм (в зависимости от величины твердости)
Измерение твердости чувствительных к царапинам или полированных поверхностей
Испытание металла на твердость в зоне термического влияния вблизи сварных швов

Технические характеристики твердомера Equotip 550 Portable Rockwell:

Прибор
Дисплей	Цветной дисплей 7", 800x480 пикселей
Память	Внутренняя флеш-память 8 ГБ (до 1 000 000 измерений)
Региональные настройки	Поддержка метрических и британских единиц измерения, нескольких языков и временных зон
Аккумуляторная батарея	Литий-полимерный, 3,6 В, 14,0 Ач
Время работы от аккумуляторной батареи	> 8 ч (в стандартном режиме работы)
Питание	12 В +/-25 % / 1,5 A
Вес (прибора с дисплеем)	Около 1525 г (с батареей)
Размеры	250 x 162 x 62 mm
Максимальная высота	2 500 м над уровнем моря
Влажность	< 95 % отн. влажность, без конденсата
Рабочая температура	от 0 °C до 30 °C (от 32 до 86 °F) (прибор заряжается и работает) от 0 °C до 40 °C (от 32 до 104 °F) (прибор выключен, но заряжается) от -10 °C до 50 °C (от 14 до 122 °F) (прибор не заряжается)
Окружающая среда	Подходит для использования внутри помещений и под открытым небом
Классификация по IP	IP 54
Уровень загрязнения	2
Категория установки	2
Датчик Equotip Portable Rockwell
Размеры	112,5 x o 42 мм (4,4 x o 1,6 дюйма)
Вес	260 г (9,17 унции)
Электропитание	Через USB (5 В, макс. 100 мА)
Диапазон измерений	0-100 мкм; 19-70 HRC; 34-1080 HV
Погрешность измерений	1,5 HRC в соответствии с DIN 50157
Разрешение	0,1 мкм; 0,1 HRC; 1 HV
Направление измерения	Любое направление (коррекция не требуется)
Нагрузки измерения	10 Н / 50 Н (датчик 50 Н)
Алмазный индентор	Угол 100,0° +/- 0,5°
Рабочая температура	от 0 до 50 °C (от 32 до 122 °F)
Влажность	Без конденсации, 90% макс.

Стандарты

DIN 50157

Руководства

Руководство Немецкого общества неразрушающих испытаний (DGZfP) MC 1
Директива VDI / VDE 2616 документ 1
